Geberit Mapress Therm para circuitos de arrefecimento, refrigeração e aquecimento
Sistema económico e resistente à corrosão em aço inox
O sistema de aço inox de baixa liga é uma solução resistente à corrosão e rentável para circuitos fechados de aquecimento e arrefecimento – aplicações em que a humidade nem sempre pode ser evitada.

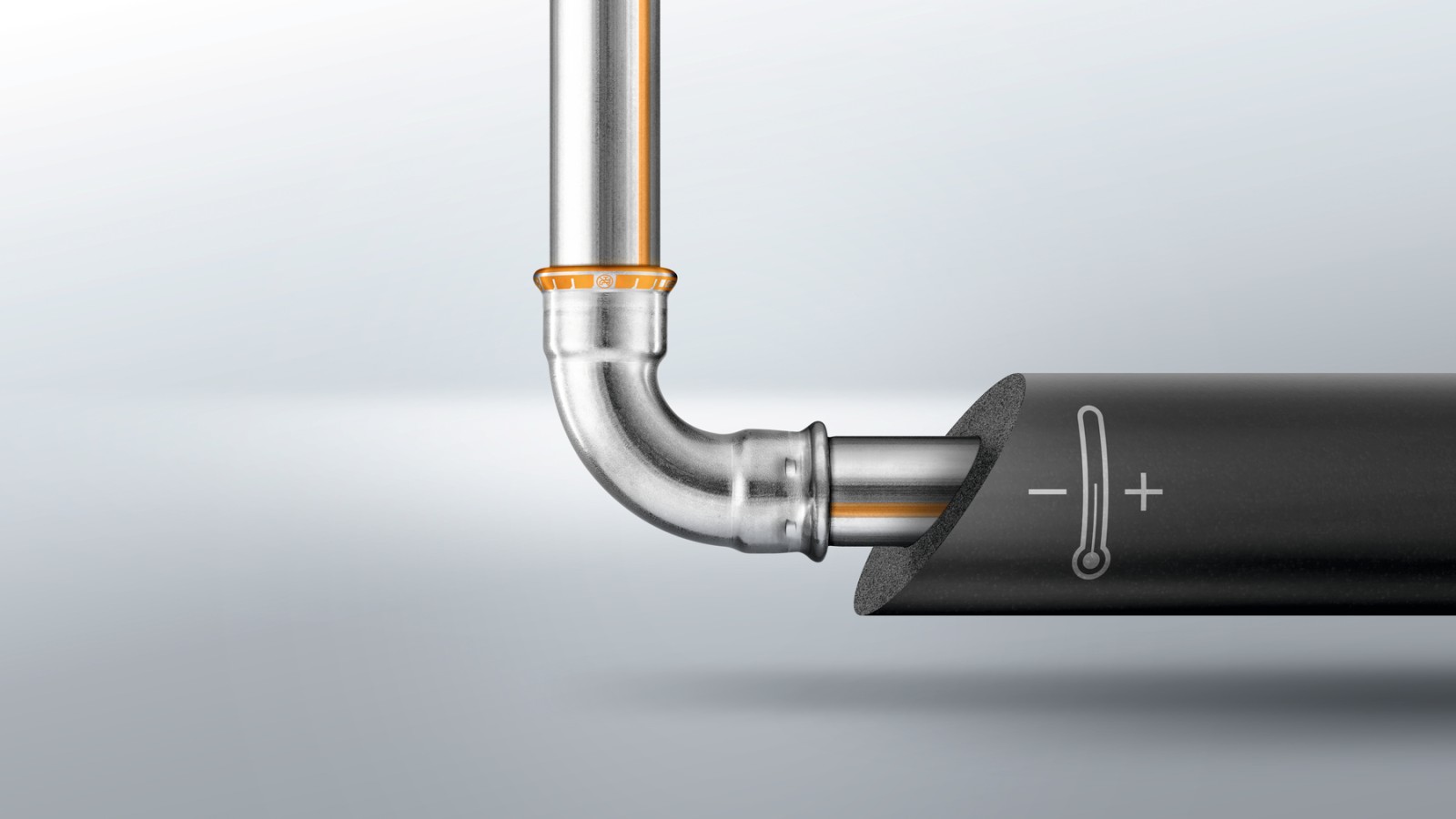

Em sistemas de arrefecimento, as diferenças de temperatura entre o conteúdo dos tubos e a área exterior conduzem à condensação.

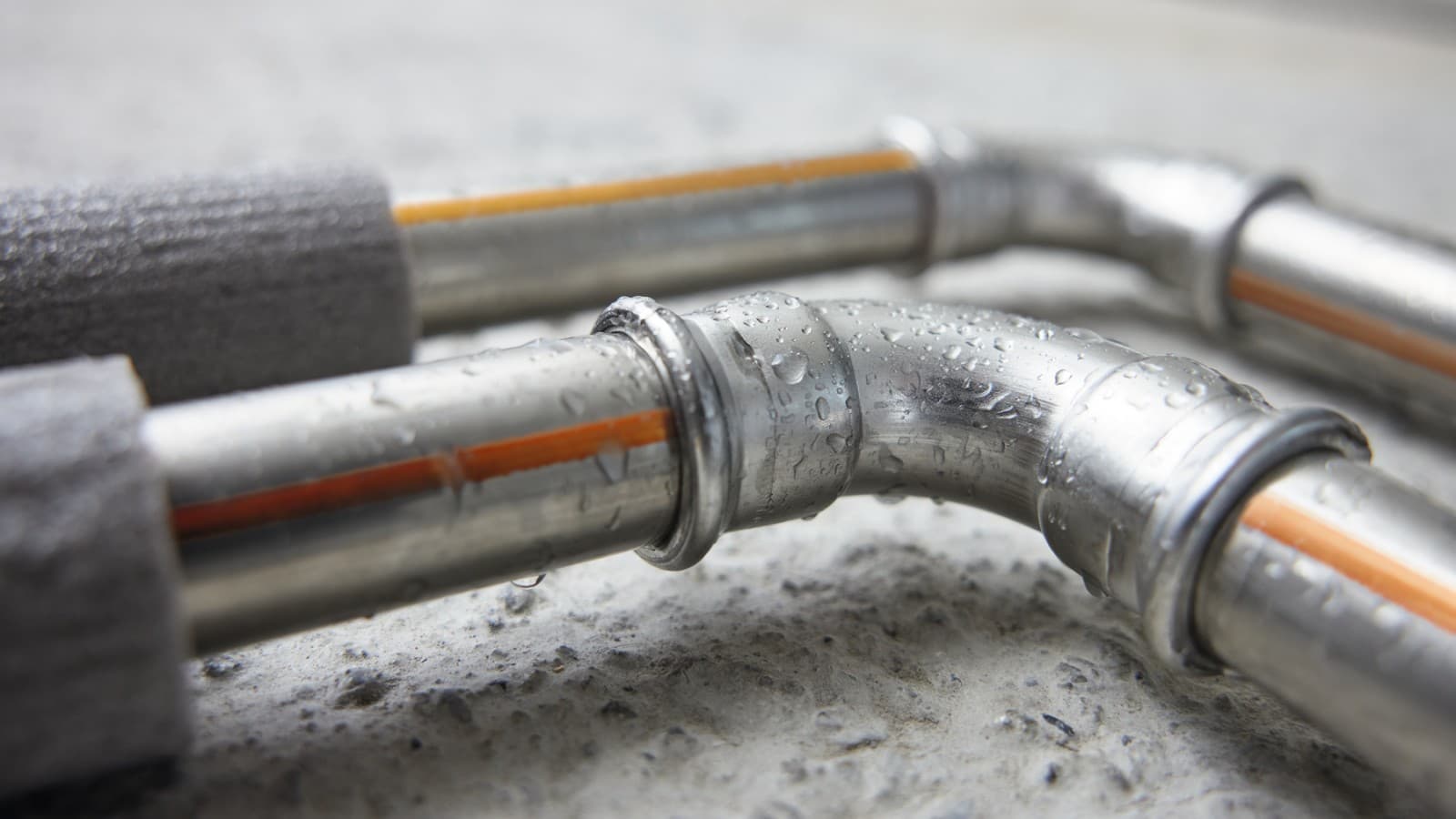

Quando se coloca de pavimentos, os materiais de construção húmidos e à base de cimento, os tempos de secagem inadequados e a entrada não intencional de água do reboco ou do pátio podem constituir um perigo.
Geberit Mapress Therm oferece a solução ideal para ambos os campos de aplicação a um nível de preços consistente, sem necessidade de retrabalho extensivo.
Aplicações para o sistema de tubagem de aço inox de liga leve

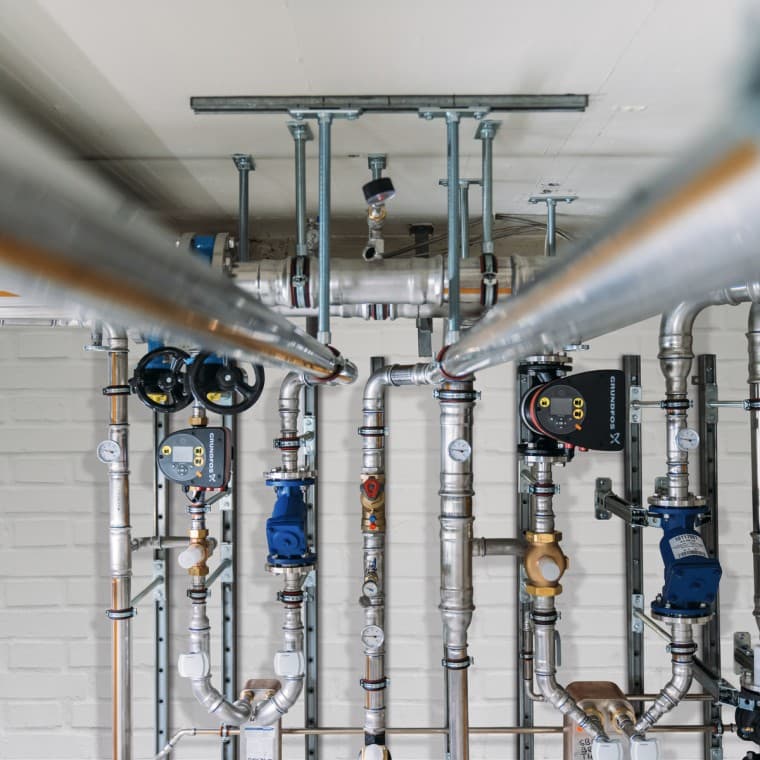

O Geberit Mapress Therm oferece uma proteção fiável contra a corrosão externa em circuitos fechados de arrefecimento ou refrigeração com formação de condensados.

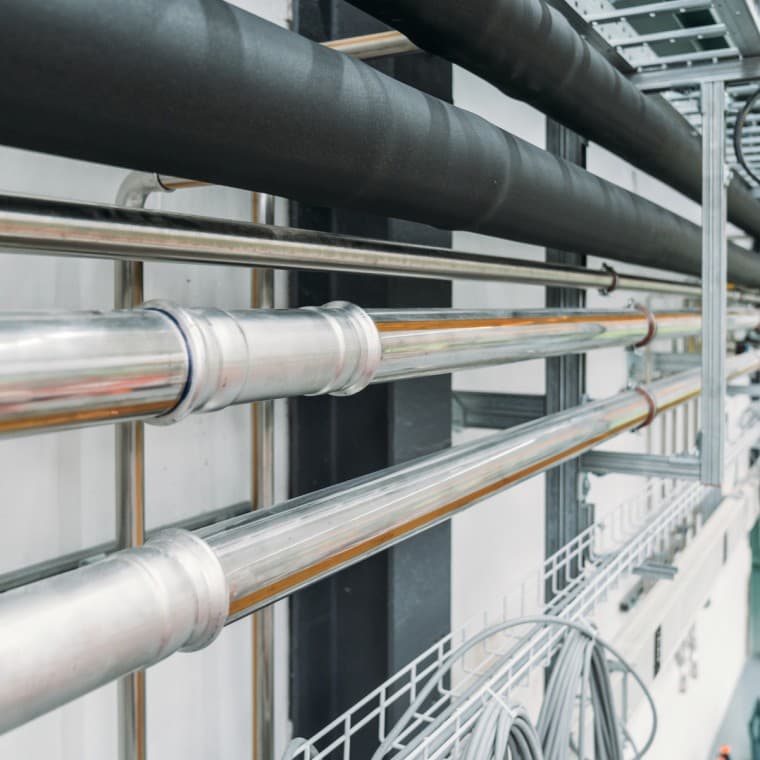

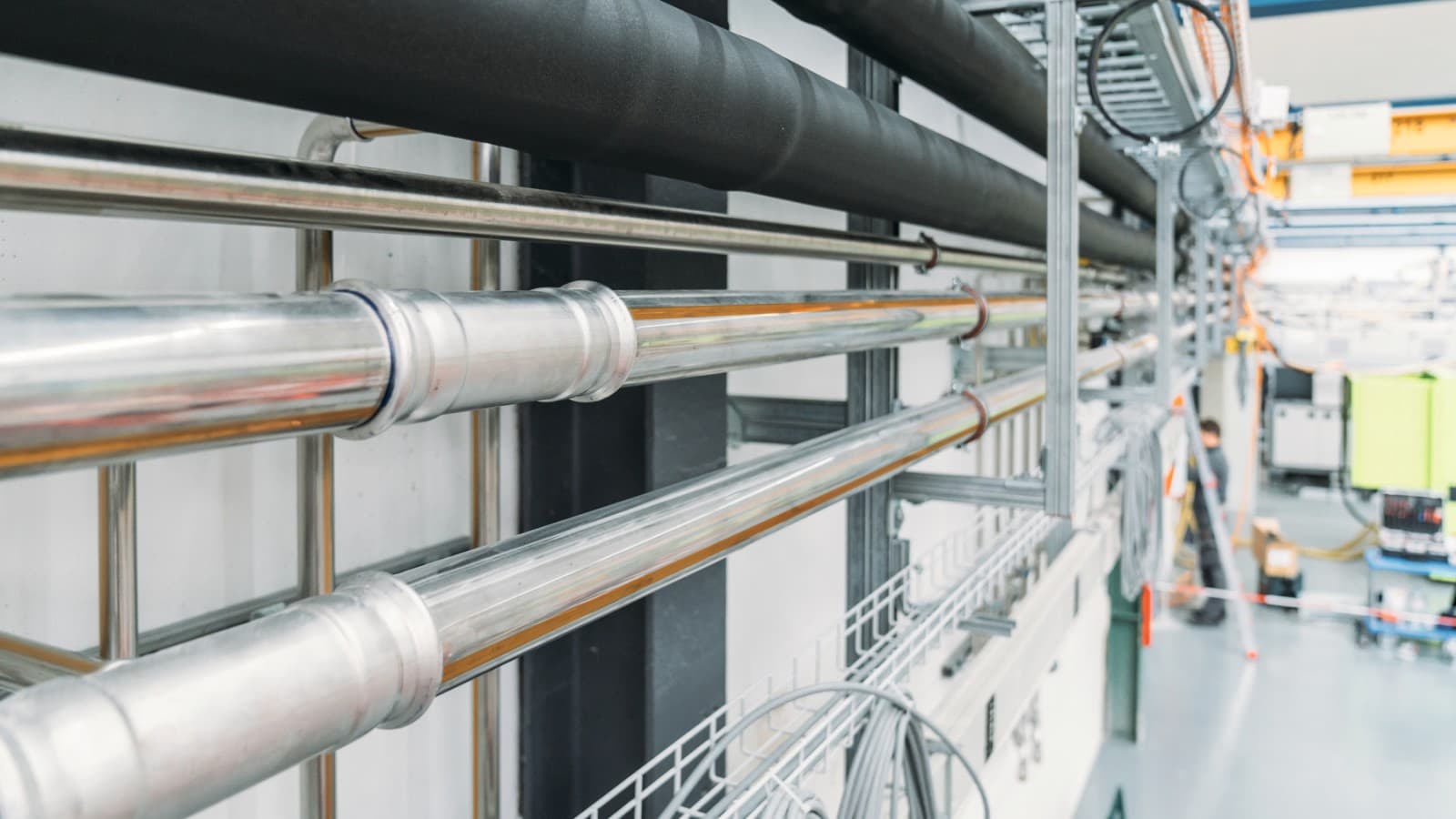

Em muitas aplicações industriais, tais como ar comprimido, gases inertes e pressão negativa

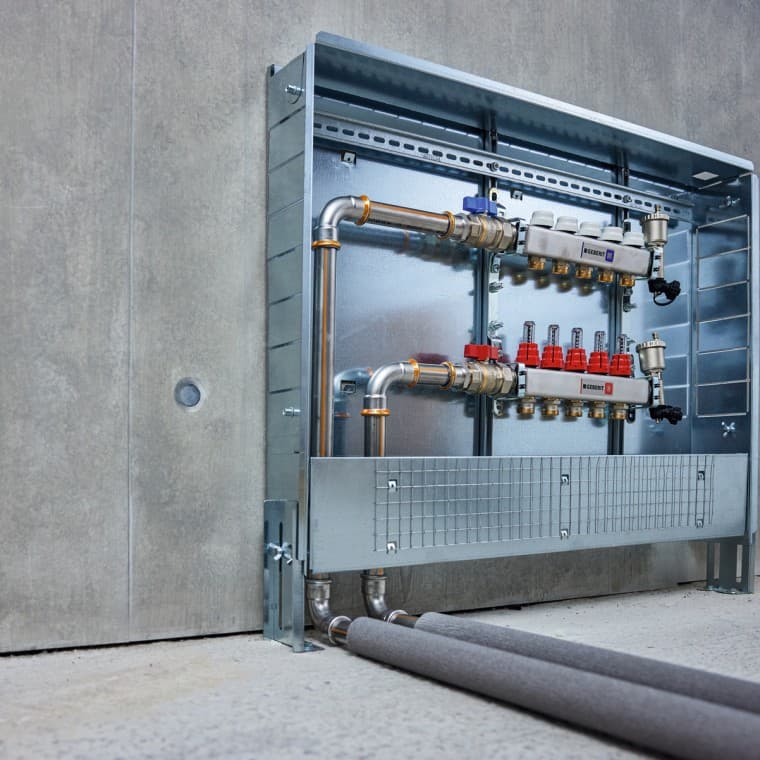

Em sistemas de sistema de distribuição de água para tubos de aquecimento na área do chão, bem como para radiadores e aquecedores

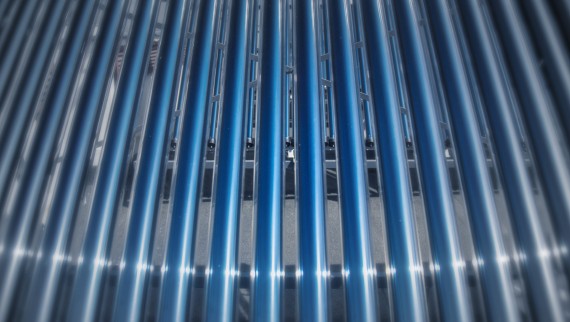

O Geberit Mapress Therm também é adequado para aplicações solares, de aquecimento urbano e de ar comprimido.
Porquê escolher o Geberit Mapress Therm?

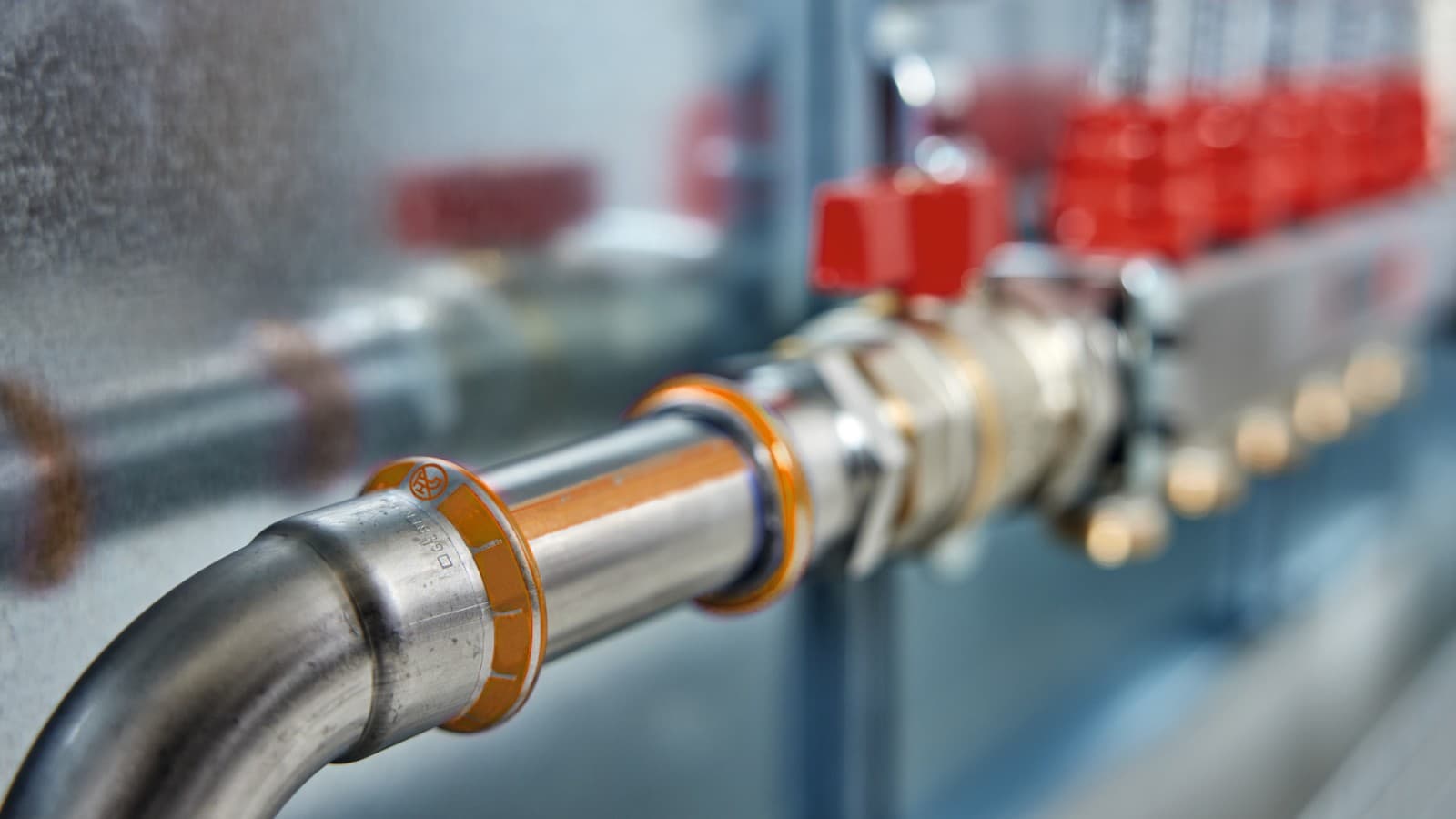

Reconhecimento fácil
Identificadores de cor laranja e símbolos de água não potável nos acessórios e tubagens do sistema.
Identificação clara das ligações não comprimidas
Se o indicador de compressão ainda estiver intacto, a ligação ainda não foi premida.
Para circuitos de aquecimento e arrefecimento
Perfeito para aplicações com diferenciais de temperatura
Resistente à corrosão
Resistente à corrosão e económico, graças ao aço inox de baixa liga
Geberit Mapress Therm Um olhar mais atento
Informações técnicas nos acessórios e tubos do sistema Geberit Mapress Therm
Cotagem
| Largura nominal DN | Dimensão d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 1,5 |
| 80 | 89,9 x 1,5 |
| 100 | 104 x 2 |

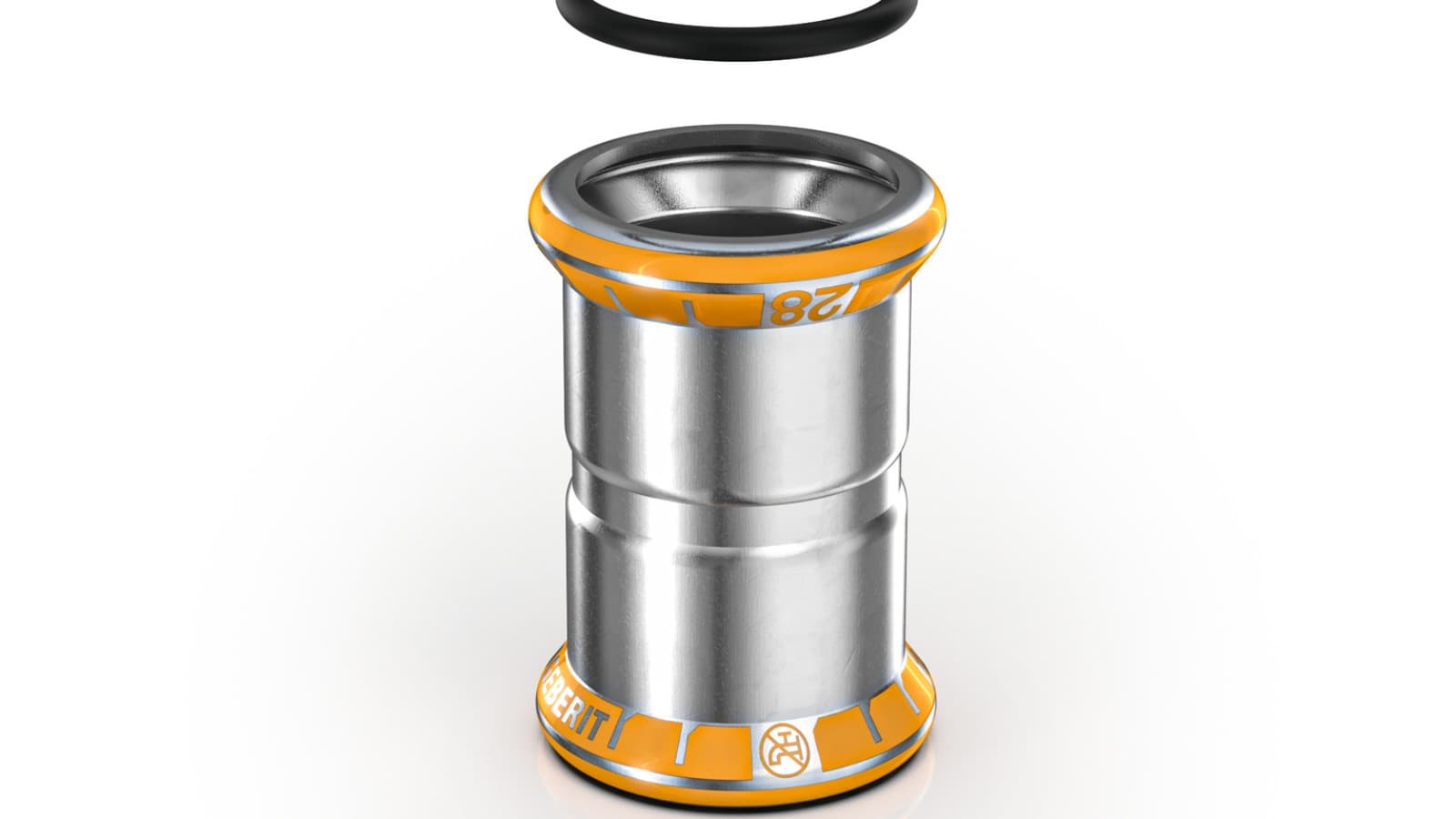

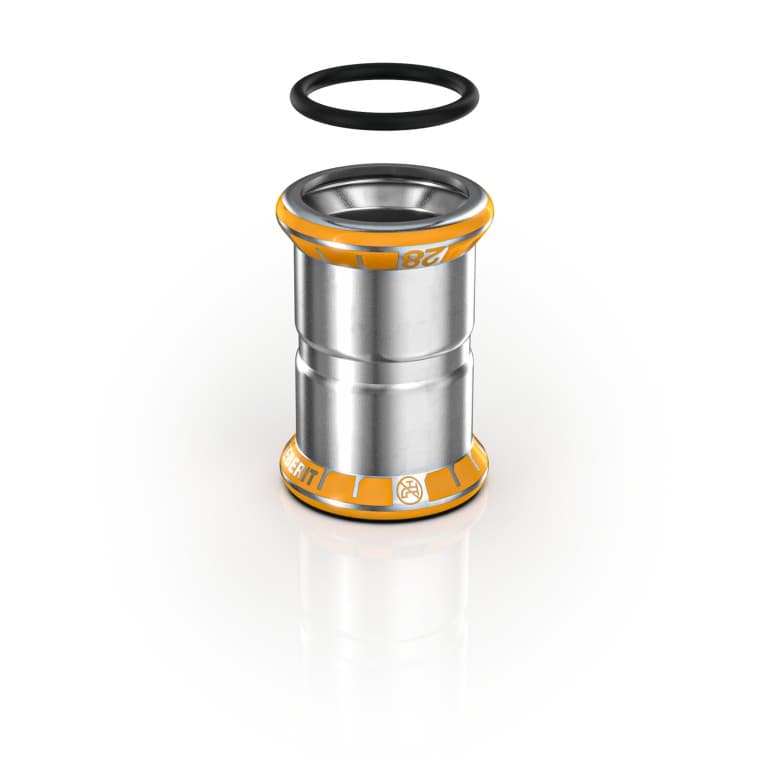

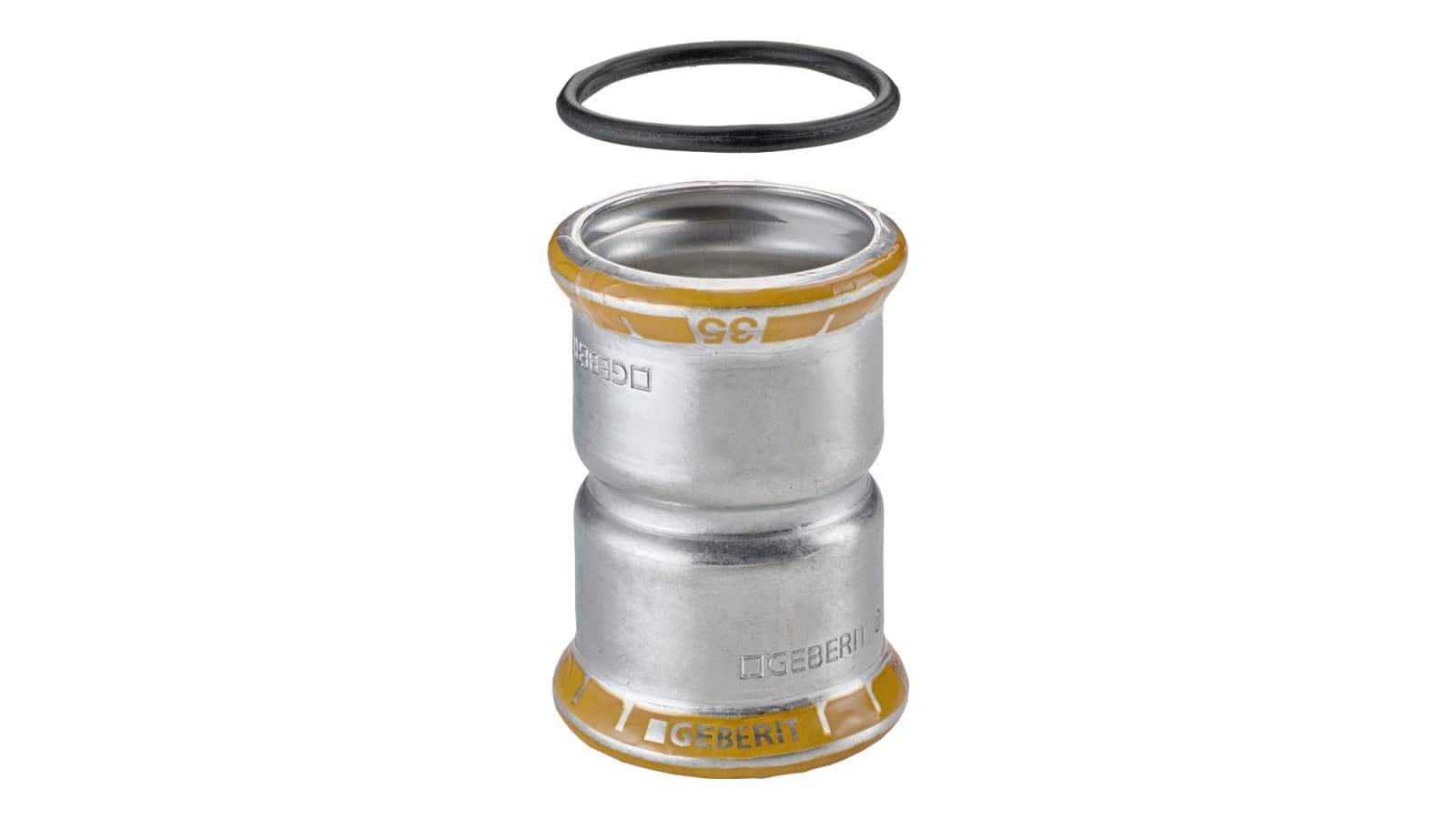

Acessórios
- Laranja pressionar o indicador de compressão para testar se os acessórios estão corretamente comprimidos
- O indicador de compressão laranja indica aço inox
- Símbolo de água não potável no indicador de compressão
- Símbolo de água não potável comprimido no acessório para um reconhecimento permanente
- Dimensão impresso no indicador de compressão
- Ligações não comprimidas têm fugas e estão imediatamente identificáveis durante um teste de pressão
- 200 acessórios diferentes estão disponíveis para escolha
Vedantes
Meios líquidos
| Finalidade da aplicação | Anel vedante | Temperatura de funcionamento | Pressão de funcionamento máxima |
|---|---|---|---|
| Água de arrefecimento e aquecimento sem anticongelante | Preto | 0 °C a 100 °C | 16 bar |
| Água de arrefecimento e aquecimento sem anticongelante | Preto | -30 °C a +120 °C | 16 bar |
| Água de aquecimento urbano ≤ 120 °C | Preto | 0 °C a 120 °C | 16 bar |
| Água de aquecimento urbano ≤ 140 °C | Azul | 0 °C a 140 °C | 16 bar |
| Meio térmico (solar) | Azul | -25 °C a +220 °C | 16 bar |
Meios gasosos
| Finalidade da aplicação | Anel vedante | Temperatura de funcionamento | Pressão de funcionamento máxima |
|---|---|---|---|
| Ar comprimido (classe de pureza do óleo 0-3) | Preto | 0 °C a 100 °C | 25/16/12 bar |
| Ar comprimido (classe de pureza do óleo 0-X) | Azul | 0 °C a 100 °C | 25/16/12 bar |
| Depressão | Preto | 0 °C a 100 °C | Abs. ≥ 0,2 bar |
| Gases inertes (por exemplo, azoto) | Preto | 0 °C a 100 °C | 25/16/12 bar |

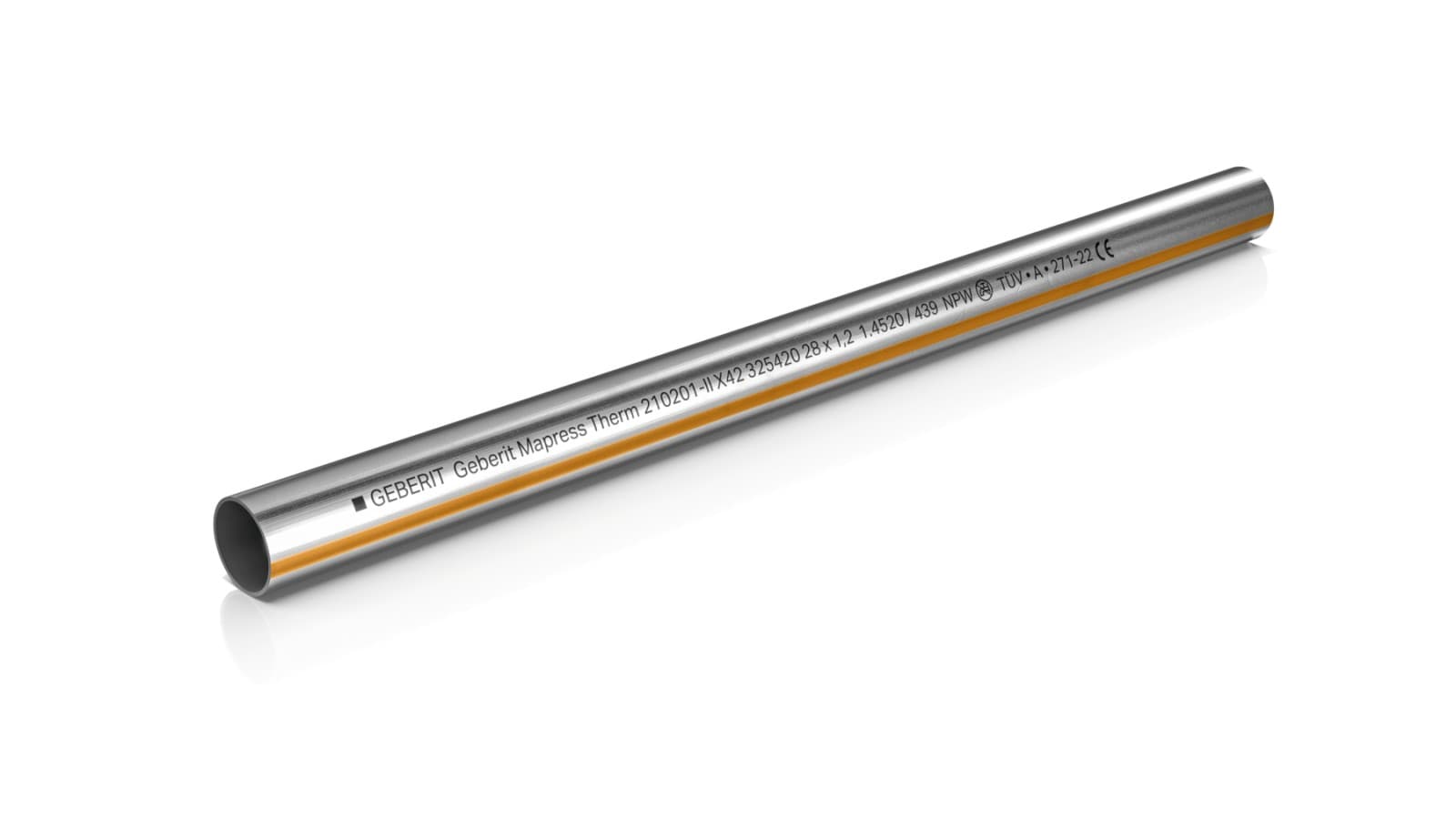

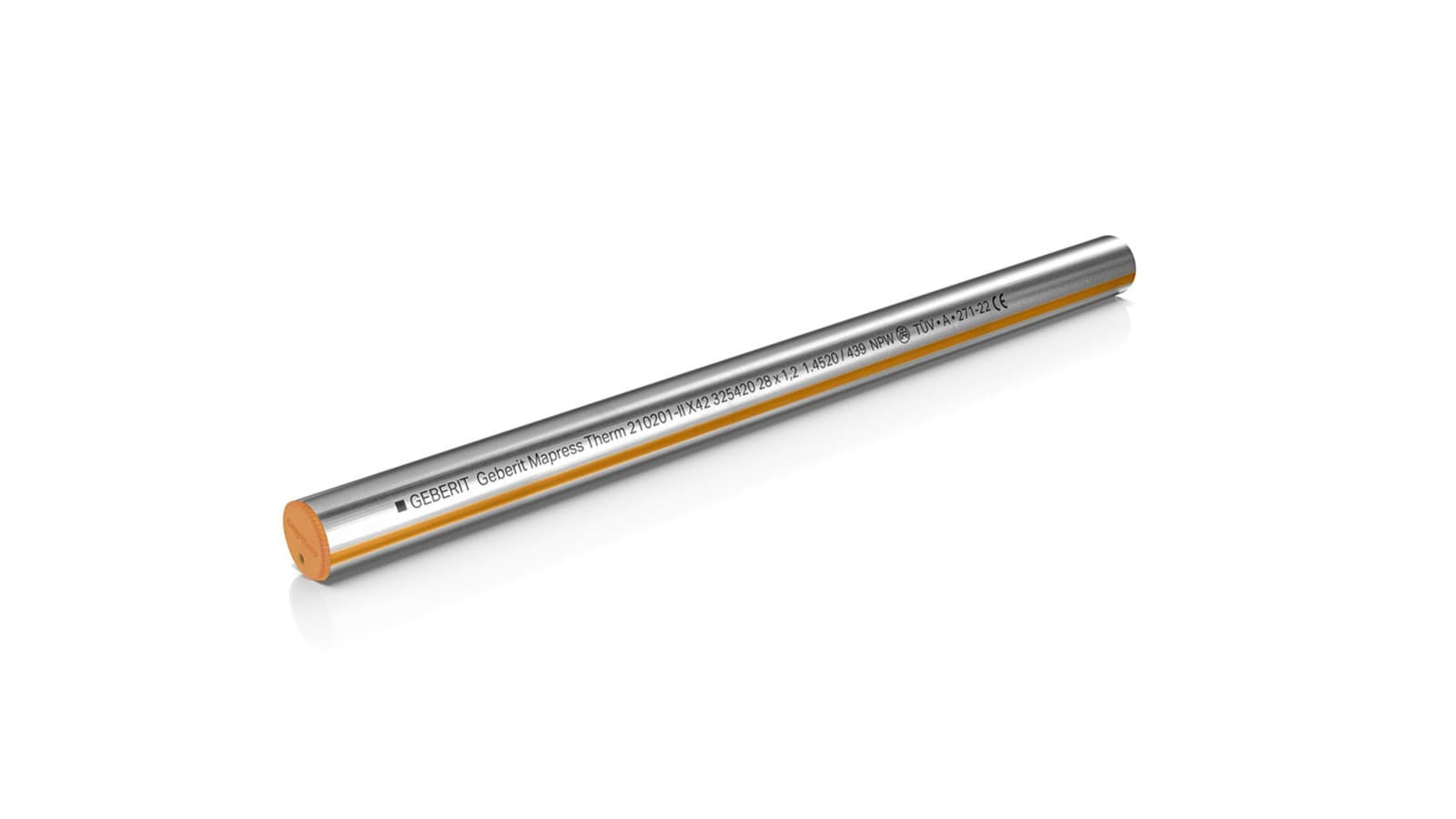

Tubagens
Tubos do sistema Geberit Mapress Therm
- Fabricados em aço inox de baixa liga que é resistente à corrosão
- As marcações são adicionadas com uma linha laranja contínua
- Sem tampas de proteção, uma vez que foi concebido para aplicações de água não potável
Tem alguma pergunta? Contacte-nos.
Descubra produtos semelhantes
Geberit Mapress Aço inox
Desde o abastecimento de água potável, até instalações industriais complexas - o Geberit Mapress Aço inox garante variadas aplicações.

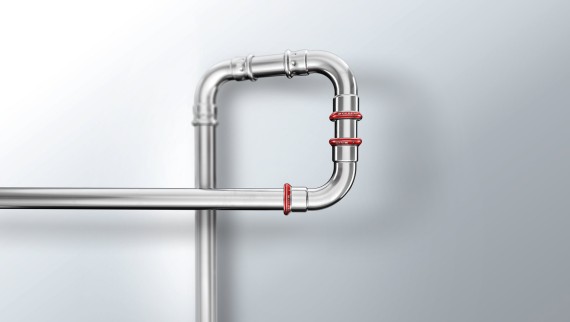

Geberit Mapress Aço carbono
