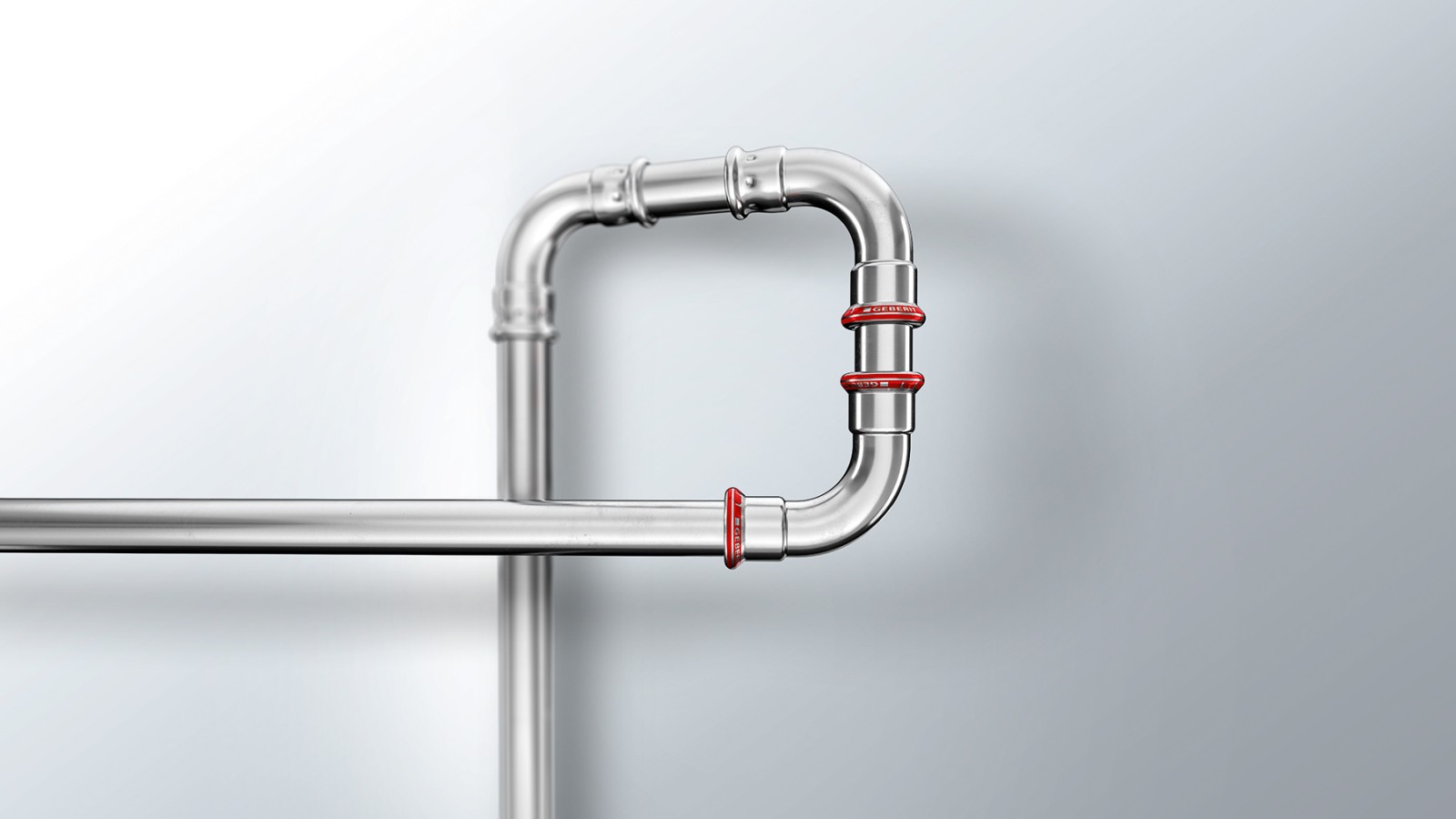

Geberit Mapress Aço carbono para circuitos fechados
A solução económica

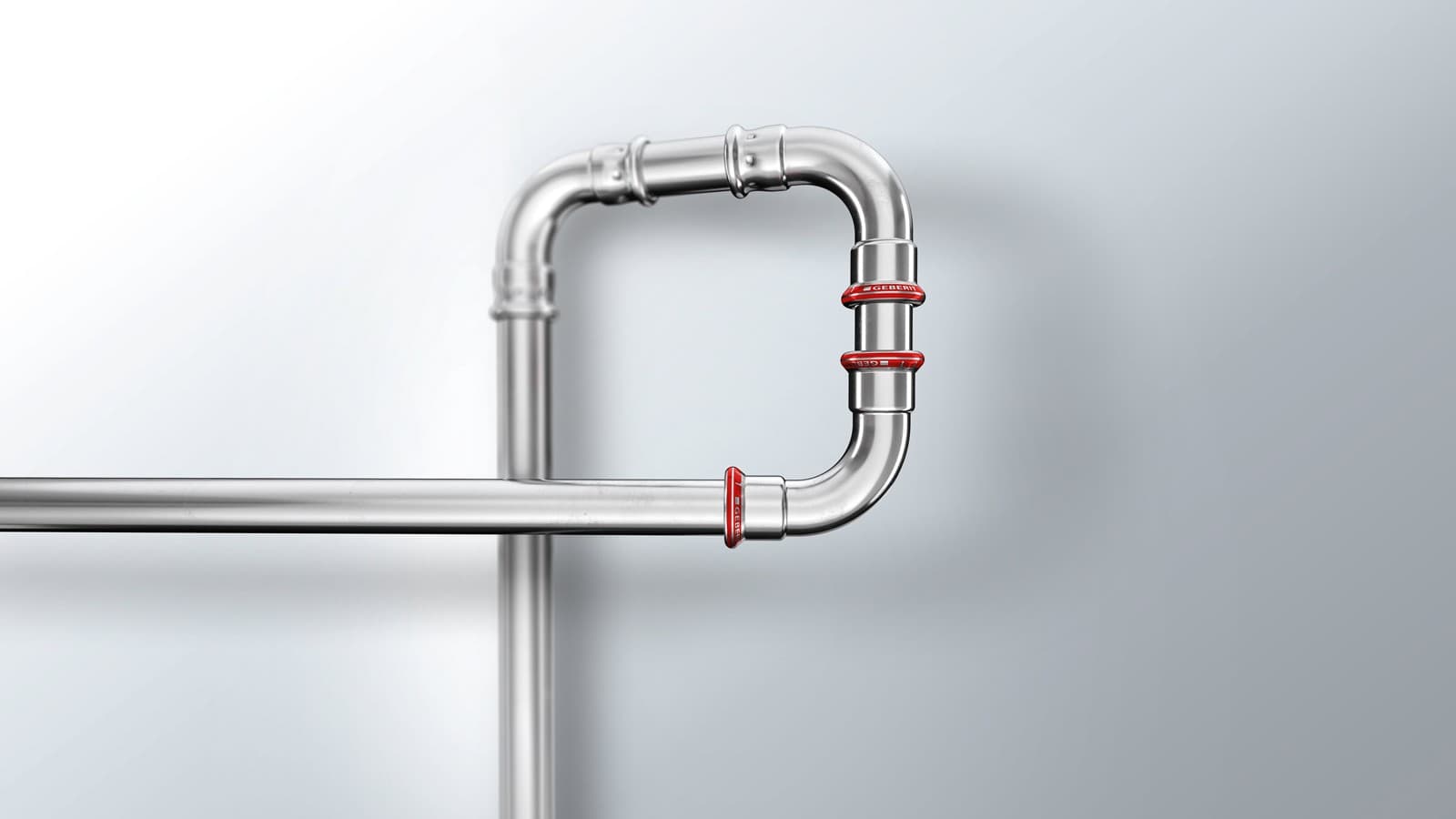

Geberit Mapress Aço Carbono é a solução económica para instalações de tubagem fiáveis em circuitos fechados.
O nosso sistema de união por compressão, de eficácia comprovada, permite uma instalação rápida e segura, sem soldadura.
Uma vasta seleção de tubagens, acessórios e juntas oferece versatilidade, desde habitações particulares até instalações industriais. Também dispomos de tubos com revestimento de zinco no interior e no exterior para aplicações especiais.
Principais aplicações e áreas de utilização
Geberit Mapress Aço Carbono é adequado para uma vasta gama de aplicações e apresenta um preço competitivo em comparação com outros materiais.
Mais informações no catálogo de aplicações industriais (11 MB)
Aquecimento e refrigeração nos sistemas técnicos de edifícios
Geberit Mapress Aço Carbono não só é adequado para tubagens de refrigeração, como também pode ser utilizado em sistemas de aquecimento fechados, por exemplo, para aquecimento por piso radiante ou radiadores.
Tubos para sistemas de sprinklers e de água de extinção
Geberit Mapress Aço Carbono foi testado e aprovado para tubos de sistemas «molhados» de sprinklers e de água de extinção.
Combustíveis para motores e óleos
Geberit Mapress Aço Carbono é adequado e aprovado para óleo de aquecimento e gasóleo, bem como para óleo de motor, de caixa de velocidades e lubrificante.
Tubagens de ar comprimido
Geberit Mapress Aço Carbono pode ser utilizado para distribuir ar comprimido, dependendo da qualidade do ar comprimido.
Vantagens do Geberit Mapress Aço Carbono O revestimento perfeito para cada aplicação
Os tubos Geberit Mapress Aço Carbono estão disponíveis com galvanização exterior ou com galvanização interior e exterior.
Geberit Mapress Aço Carbono, com revestimento de zinco no exterior: O revestimento de zinco proporciona uma proteção comprovada contra a corrosão externa e torna o sistema particularmente económico. Uma solução robusta para sistemas fechados de aquecimento, refrigeração e industriais.
Geberit Mapress Aço Carbono, com revestimento de zinco no interior e no exterior: Para máxima segurança. O revestimento de zinco em ambos os lados garante uma proteção fiável contra a corrosão interna e externa. Ideal para aplicações exigentes, tais como sistemas de sprinklers, de água de extinção e de ar comprimido.
Visão geral do Geberit Mapress Aço Carbono
Dados
Visão geral da gama
- 11 diâmetros nominais, de d12 a d108.
- Cerca de 500 acessórios.
- Tubos do sistema em aço carbono zincados no exterior e zincados no interior e no exterior.
- Vasta gama de adaptadores e transições para outros sistemas.
Dimensões
Dimensões de tubos disponíveis
| Diâmetro (DN) | Dimensão d x s (mm) | Geberit Mapress Aço Carbono, com revestimento exterior zincado | Geberit Mapress Aço Carbono, zincado por dentro e por fora |
|---|---|---|---|
| 10 | 12,0 x 1,2 | ||
| 12 | 15,0 x 1,2 | ||
| 15 | 18,0 x 1,2 | ||
| 20 | 22,0 x 1,5 | ||
| 25 | 28,0 x 1,5 | ||
| 32 | 35,0 x 1,5 | ||
| 40 | 42,0 x 1,5 | ||
| 50 | 54,0 x 1,5 | ||
| 65 | 76,1 x 2,0 | ||
| 66,7 | 66,7 x 1,5 | ||
| 80 | 88,9 x 2,0 | ||
| 100 | 108,0 x 2,0 |
Acessórios
Acessórios disponíveis

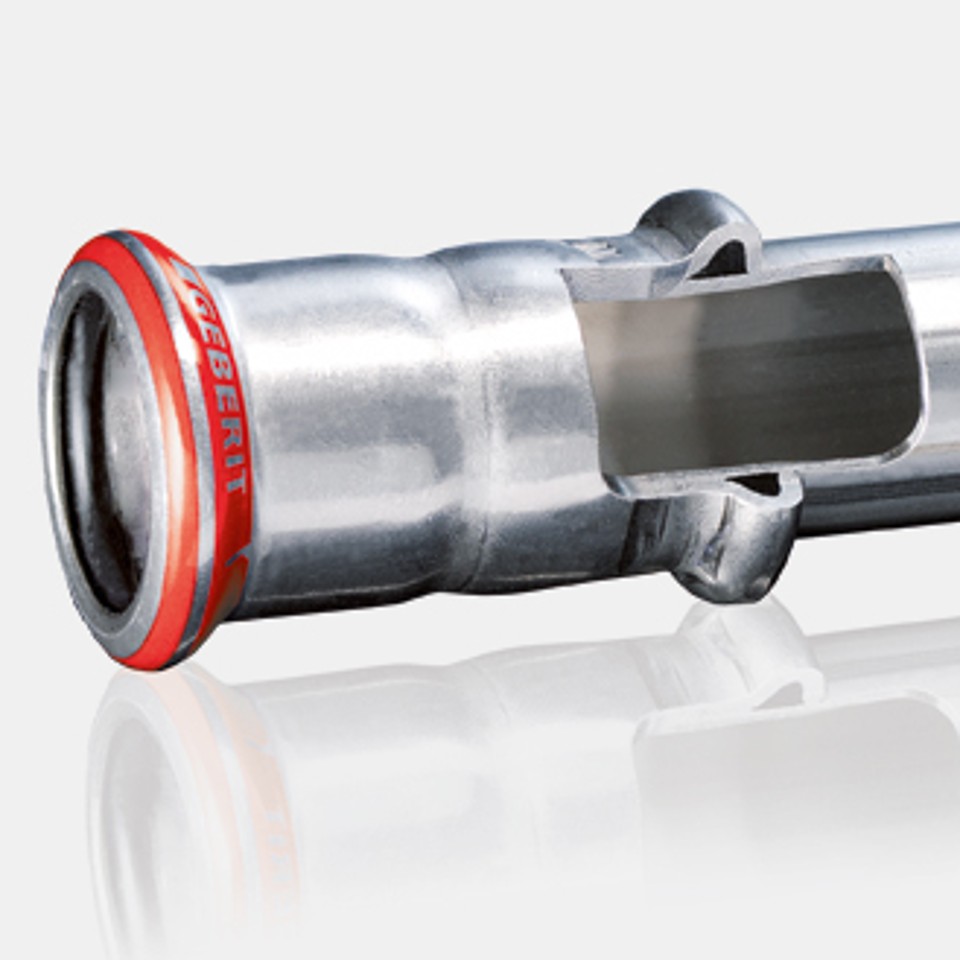

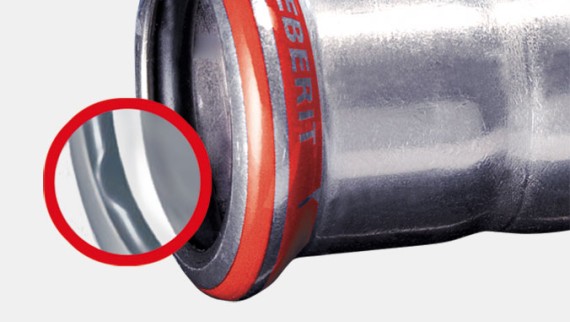

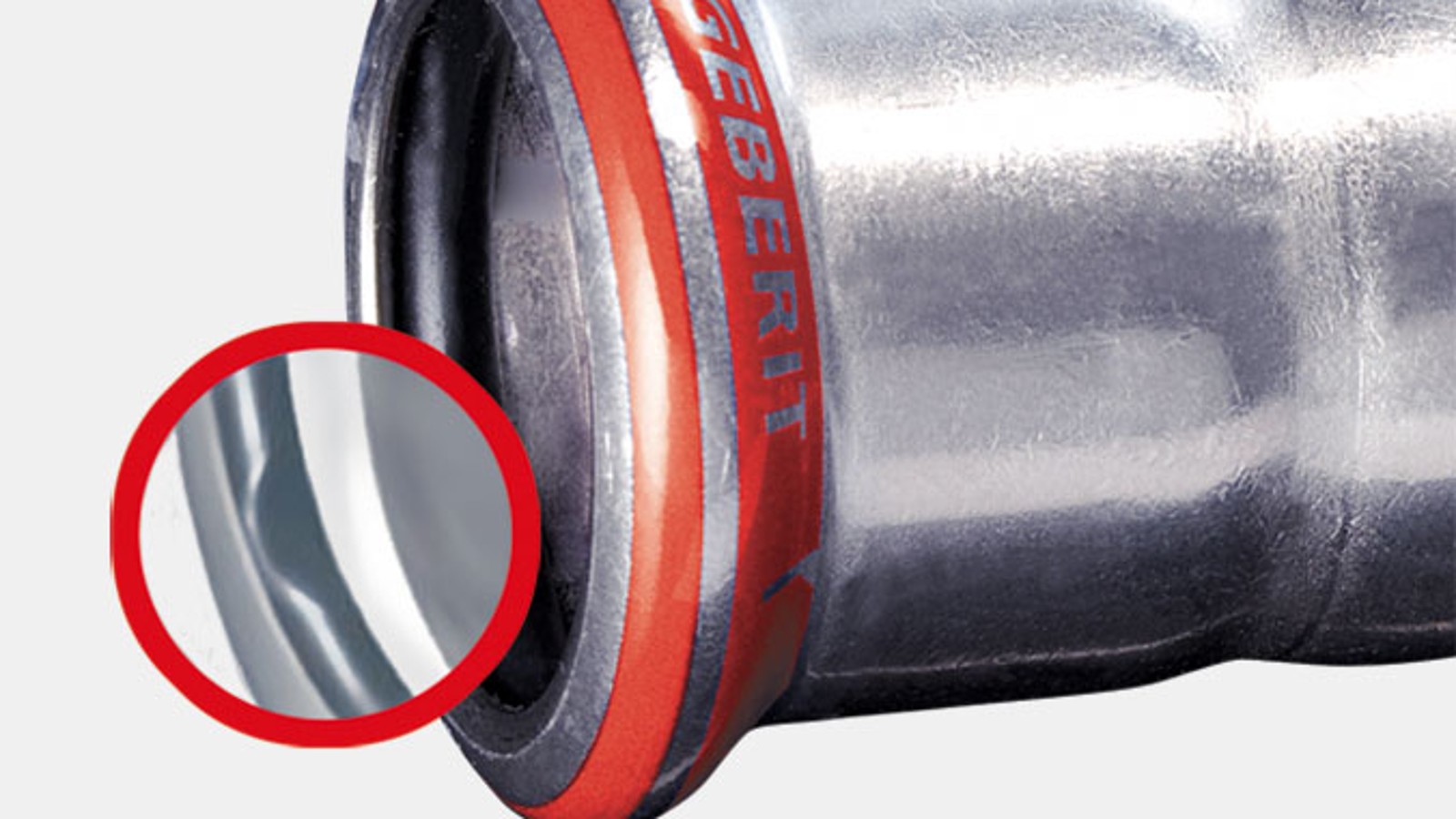

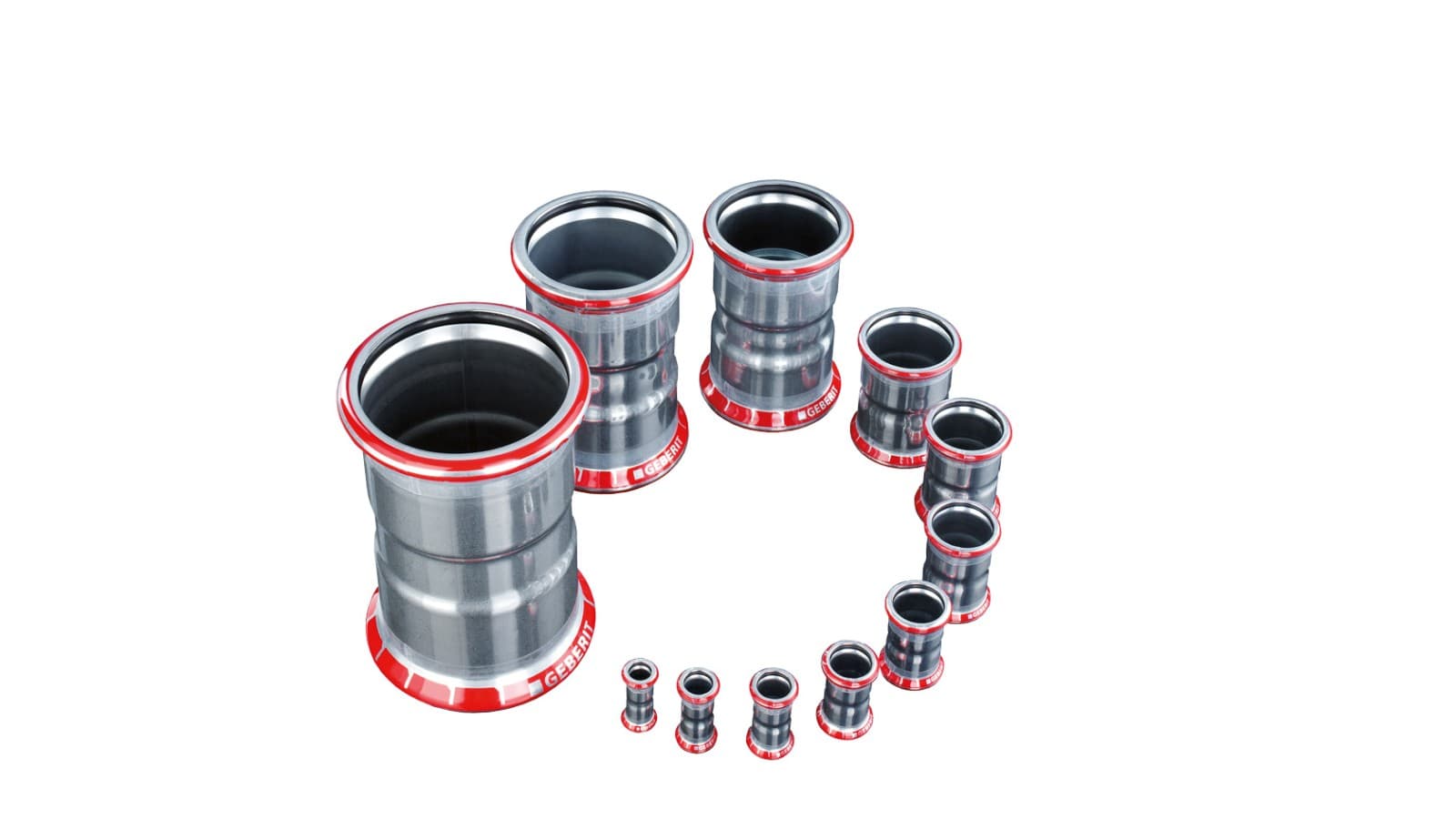

Acessórios de compressão Geberit Mapress Aço Carbono
- Aço não ligado EN 1.0034, zincado no exterior com revestimento protetor cromado adicional.
- O indicador de compressão vermelho indica aço ao carbono.
- Dimensão impressa no indicador de compressão.
- As ligações não comprimidas apresentam fugas e são imediatamente identificáveis durante um teste de compressão.
- A tampa protetora evita que os acessórios se sujem.
- Mais de 400 acessórios diferentes disponíveis.

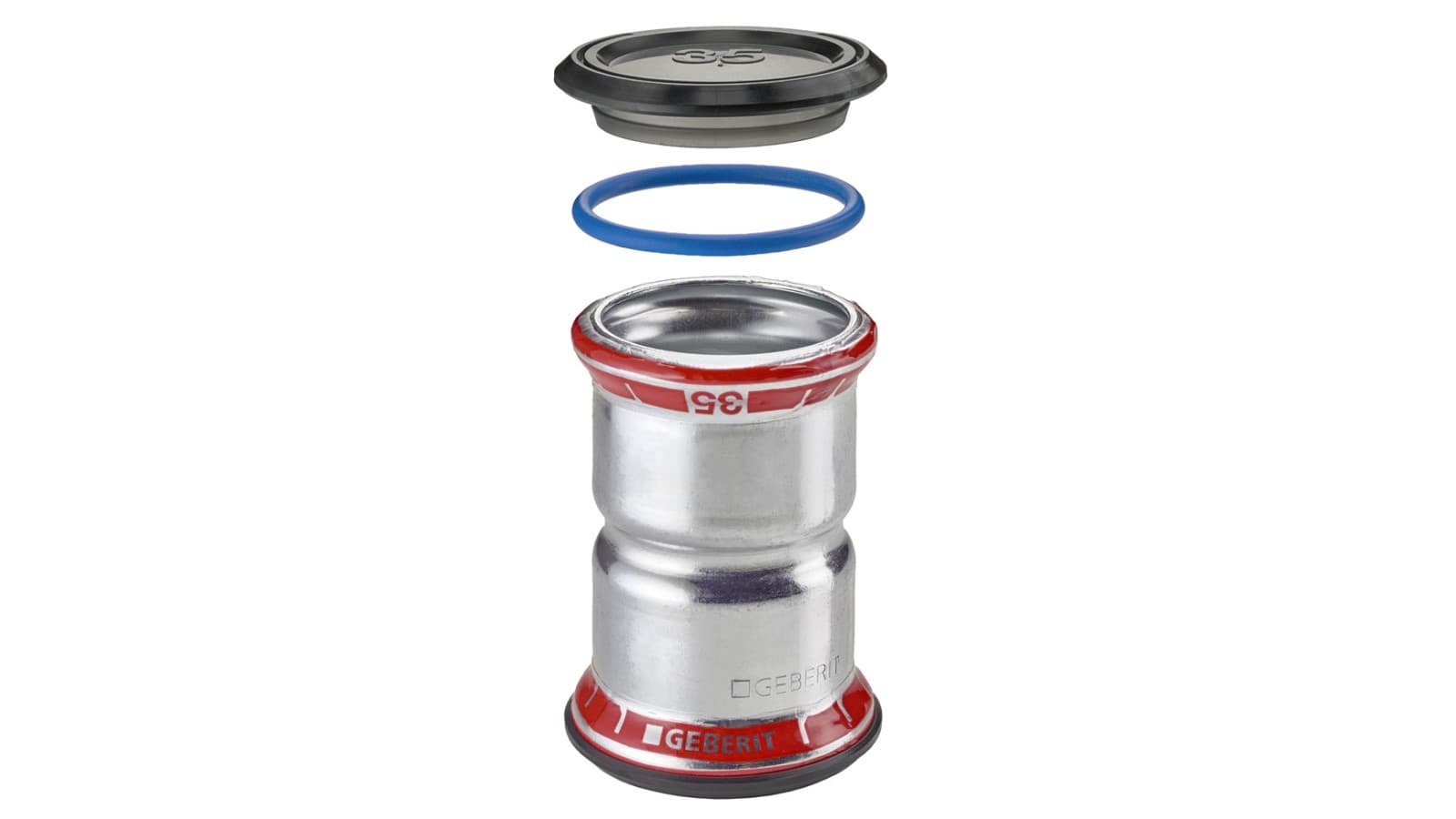

Geberit Mapress Aço Carbono, FKM, azul
- Aço não ligado EN 1.0034, zincado no exterior com revestimento protetor cromado adicional.
- Para utilização com fluidos que contenham óleo e outros requisitos especiais.
- Indicador de compressão para verificar se os acessórios foram comprimidos corretamente.
- O indicador de compressão vermelho indica aço ao carbono.
- O-ring FKM azul e tampa preta para utilização com fluidos que contenham óleo e outros requisitos.
- Disponível em dimensões de d12 a d108.
Vedantes
O-ring disponíveis
Consulte a descrição geral das aplicações para obter informações detalhadas sobre todas as aplicações do Geberit Aço Carbono da, incluindo as vedantes disponíveis. Tenha em conta as instruções correspondentes.

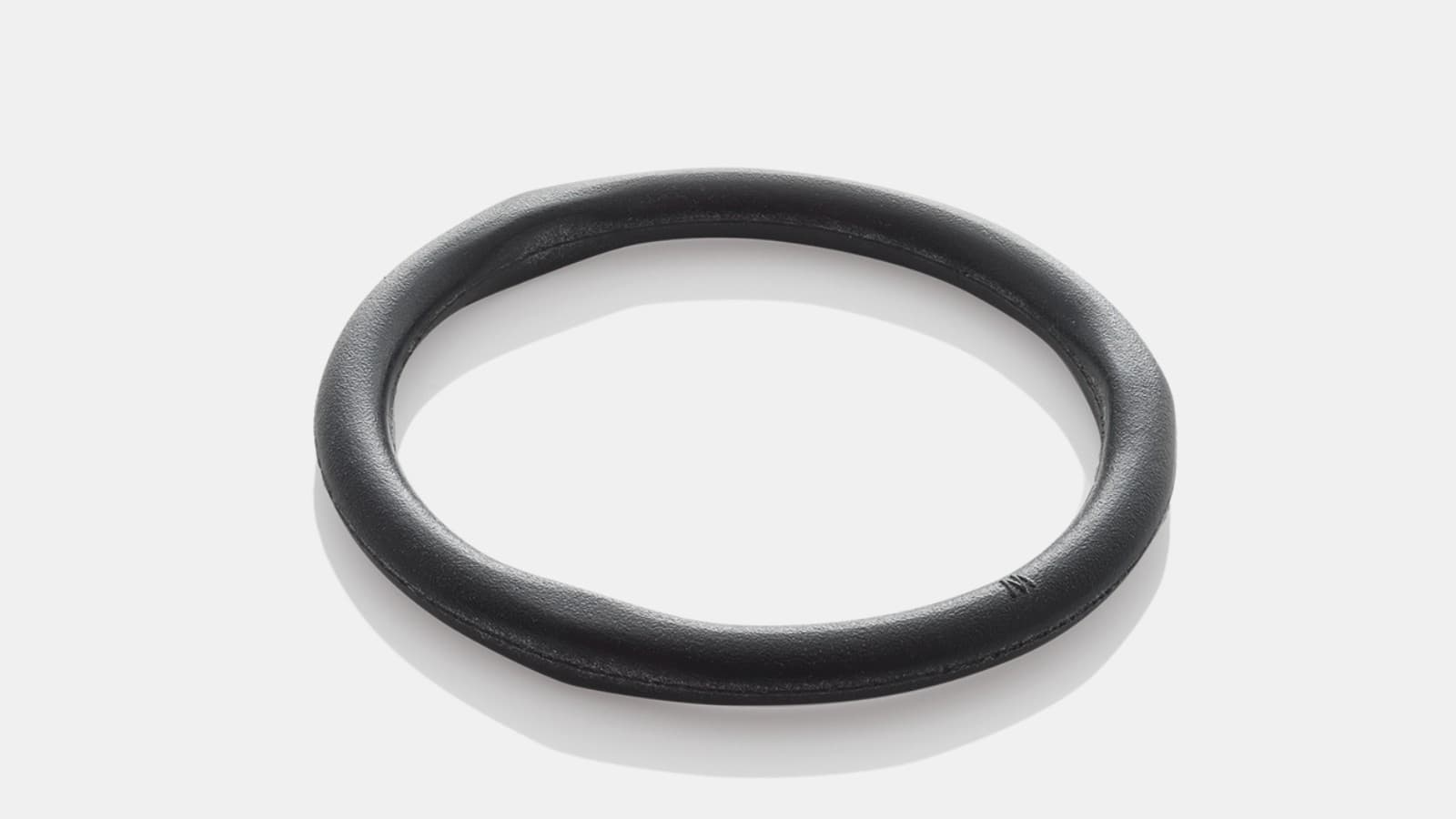

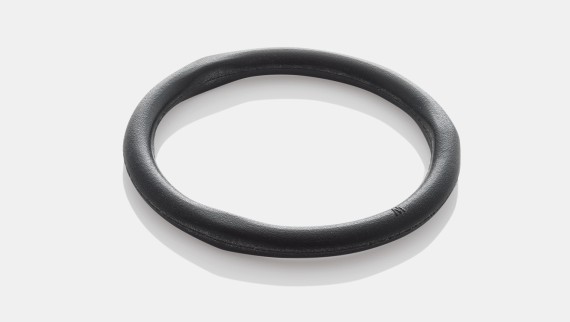

O-ring CIIR, preto
As aplicações gerais do Geberit Mapress em aço carbono com anel de vedação CIIR preto incluem:
- Água de aquecimento.
- Água de refrigeração sem anticongelante.
- Água de refrigeração com anticongelante.
- Água de aquecimento urbano ≤ 120 °C.
- Água de extinção (sistema húmido).
- Sistema de aspersão (sistema húmido).
- Ar comprimido (classe de pureza do óleo 0–3).
- Gases inertes.

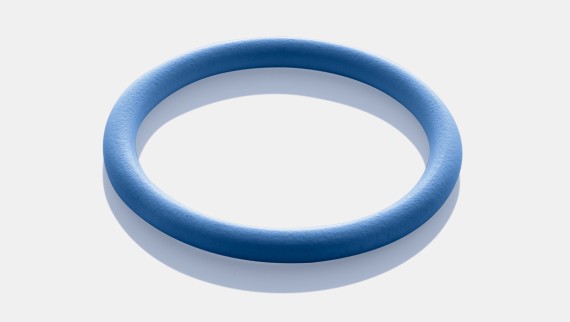

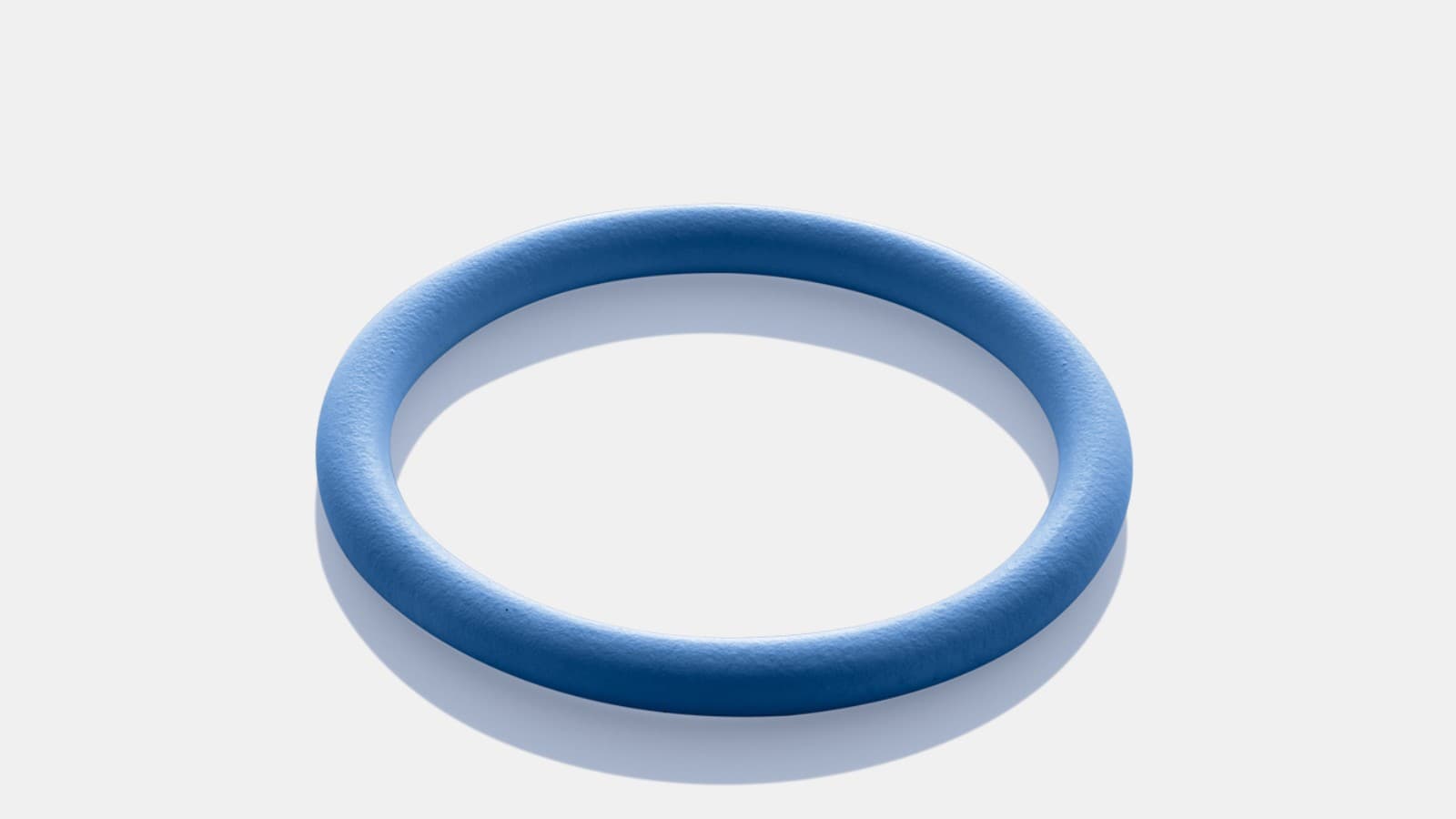

O-ring FKM, azul
As aplicações gerais do Geberit Mapress Aço Carbono com O-ring FKM azul incluem:
- Água de aquecimento urbano ≤ 140 °C.
- Fluido térmico (solar).
- Óleos minerais.
- Combustíveis para motores.
- Ar comprimido (classe de pureza do óleo 0–X).
Tubos

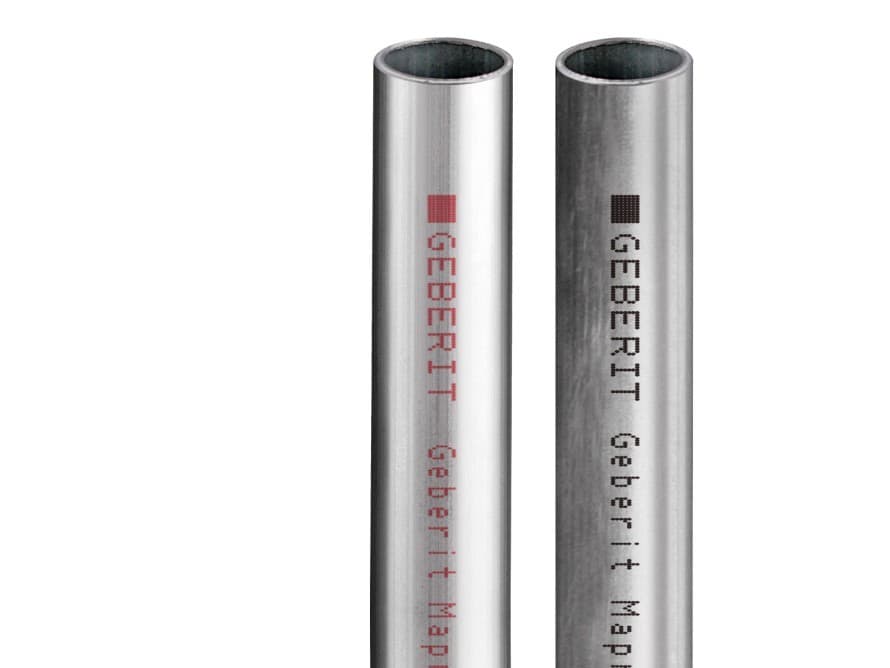

Tubos do sistema disponíveis

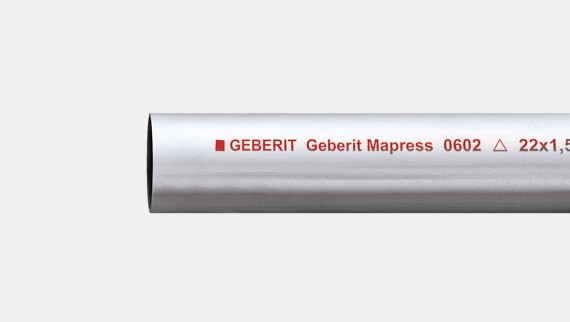

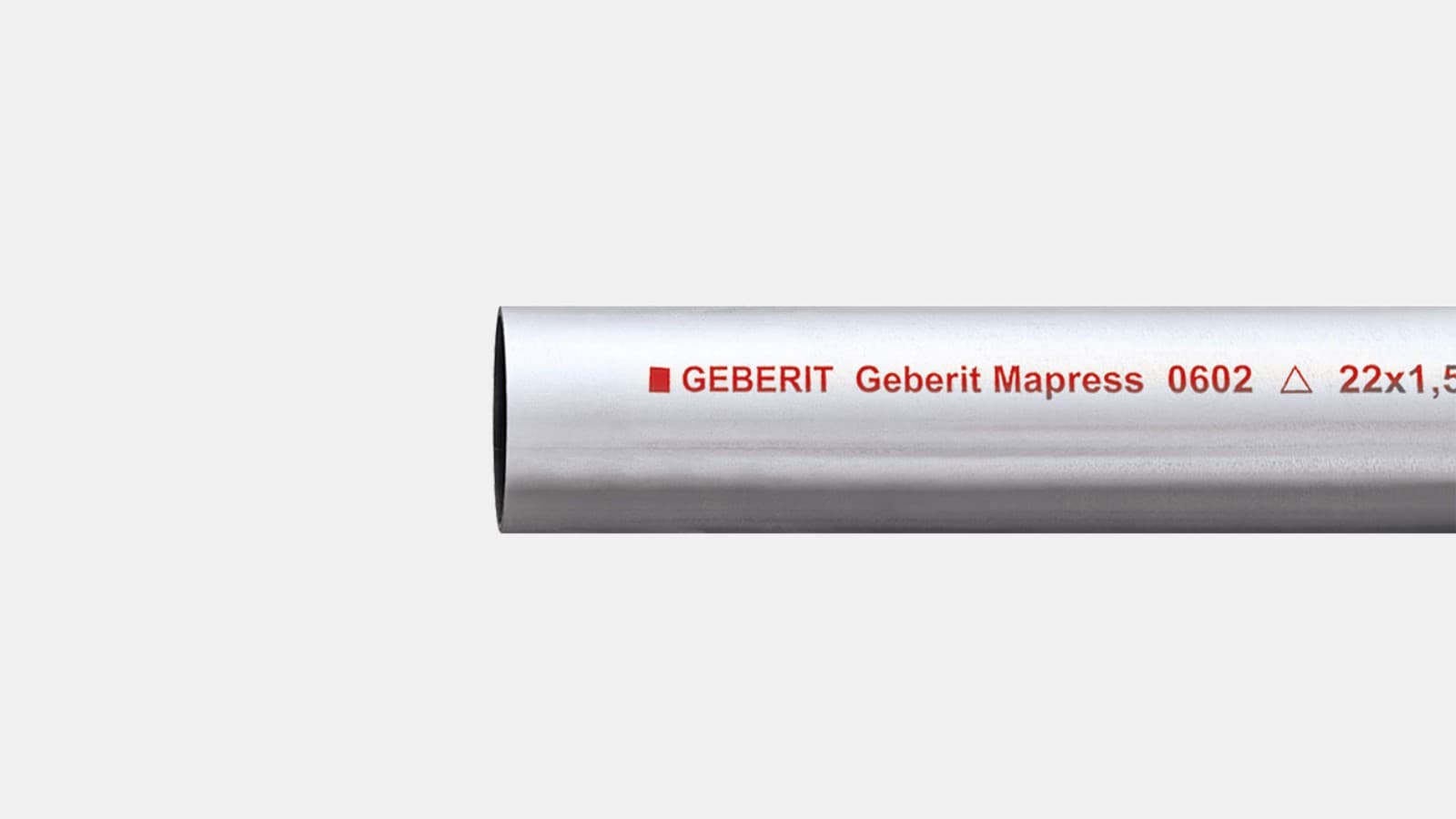

Tubagens Geberit Mapress Aço Carbono, com revestimento exterior zincado
- Ideal para instalações económicas.
- Aço não ligado EN 1.0034.
- Dimensões disponíveis de DN 10 a DN 100.
- Proteção contra a corrosão graças ao revestimento zincado.
- Marcado com inscrição a vermelho.

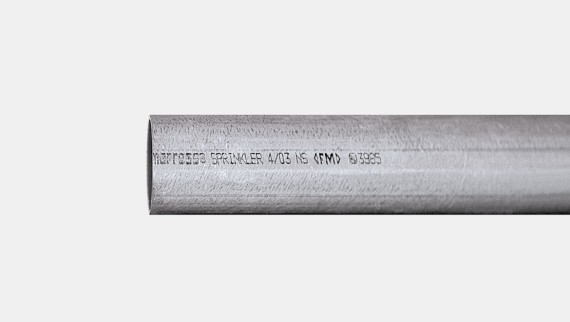

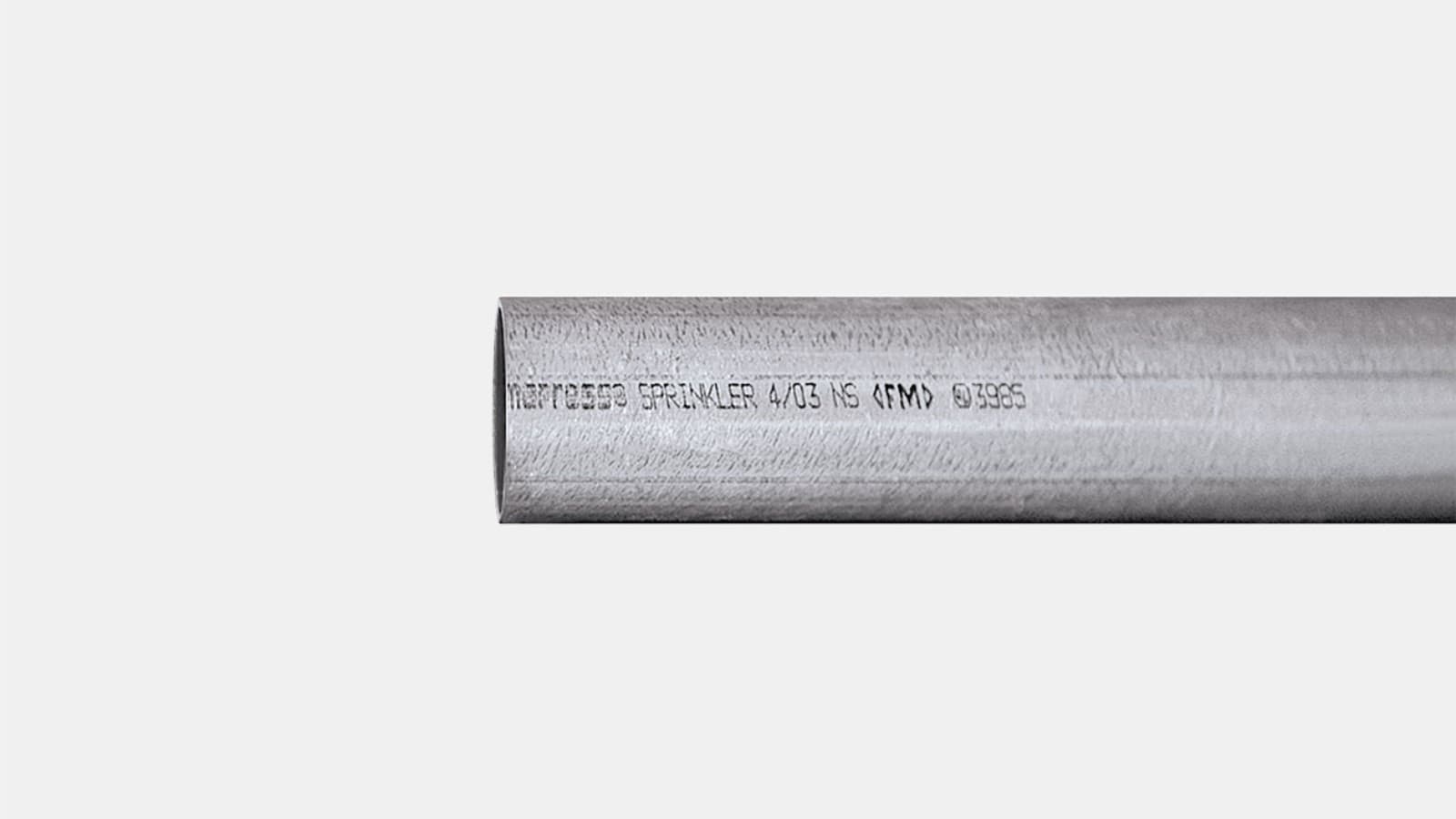

Tubagens Geberit Mapress em aço carbono, zincadas por dentro e por fora
- Ideais para sistemas de sprinklers, ar comprimido e água de extinção.
- Certificação VdS para sistemas de sprinklers de água.
- Selo de qualidade «FM Approved» para sistemas fixos de extinção por água e sistemas de sprinklers.
- Aço não ligado EN 1.0215.
- Tubos do sistema zincados por dentro e por fora.
- Dimensões disponíveis de DN 12 a DN 100.
- Marcados com inscrição a preto.
Declaração ambiental de produto
Declaração ambiental de produto (EPD)
As declarações ambientais de produto (EPD) promovem a transparência e permitem comparar os produtos em termos do seu impacto ambiental.
As EPD estão disponíveis para os tubos Geberit Mapress Aço Carbono e para todos os acessórios principais:
- Tubagens Geberit Mapress Aço Carbono
- Acessórios Geberit MapressAço Carbono
Instalação
Um guia rápido de instalação
A Geberit oferece uma gama abrangente de ferramentas, mandíbulas e colares de compressão para a instalação de tubos e acessórios Geberit Mapress.
Nota: O processo de instalação do Geberit Mapress d12 a d88,9 é diferente do do Geberit Mapress d108.
Gama de produtos Geberit Mapress Aço Carbono Artigos, informações técnicas e muito mais
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Perguntas frequentes sobre o Geberit Mapress Aço Carbono
Quando é que o Geberit Mapress Aço Carbono é a solução adequada?
Geberit Mapress Aço Carbono é adequado para circuitos fechados em sistemas de aquecimento, refrigeração e industriais. O aço carbono é mais económico do que outros materiais, especialmente para redes de abastecimento de maior dimensão.
Pode encontrar mais informações sobre a resistência química do Geberit Mapress Aço Inoxidável no catálogo de aplicações industriais.
Existem notas especiais de instalação para sistemas vulneráveis à corrosão?
Sim. No caso de sistemas vulneráveis à corrosão, é fundamental garantir um encaixe perfeito, a utilização de meios com baixo teor de oxigénio e combinações adequadas de materiais, devendo ser seguidas tanto as instruções de instalação como as de funcionamento.
Em que situações não se deve utilizar o Geberit Mapress Aço Carbono?
Geberit Mapress Aço Carbono não é adequado para água potável, circuitos abertos ou sistemas com entrada permanente de oxigénio.
O aço carbono pode ser combinado com outros materiais?
Não aconselhamos a utilização do Geberit Mapress Aço Carbono com outros materiais.
