Sistemas de tubagens de união por compressão Unir tubagens sem soldadura
Instalação eficiente das tubagens com tecnologia de união por compressão
Os projetos de instalação de tubagens - quer seja em sistemas técnicos de construção ou no setor industrial - estão frequentemente sujeitos a elevada pressão de custos e de tempo. Pode satisfazer rapidamente e de forma fiável estes requisitos com uniões por compressão para tubagens. E tem sido este o caso há mais de 60 anos.
Quer esteja a utilizar tubos de metal ou sistemas de tubos multicamada feitos de plástico e alumínio, a união de tubos usando tecnologia de união por compressão permite uma instalação simples e limpa sem risco de incêndio e garante uniões seguras e duradouras.
Depois de instalar, não são necessárias inspeções demoradas, como é geralmente o caso com a soldadura. Qualquer canalizador qualificado pode realizar a instalação. Comparadas com métodos tradicionais como a soldadura ou a soldagem, as juntas unidas por compressão poupam muito tempo e aumentam a eficiência dos seus projetos.
Por que utilizar tubagens de união por compressão?
Instalação rápida
A compressão é uma forma fácil de unir tubagens que poupa muito tempo em comparação com a soldadura.
Montagem simples
A união por compressão de tubos é muito simples para qualquer canalizador ou montador de tubagens treinado.
União segura
Cada união é garantida com a mesma qualidade graças a um procedimento de união por compressão controlado.
Método limpo
A união por compressão de tubos de metal e plástico é uma forma limpa e aprovada de unir juntas de tubos.
Como funcionam as uniões por compressão Seguras e duradouras
Os componentes trabalham juntos na perfeição para uma segurança máxima

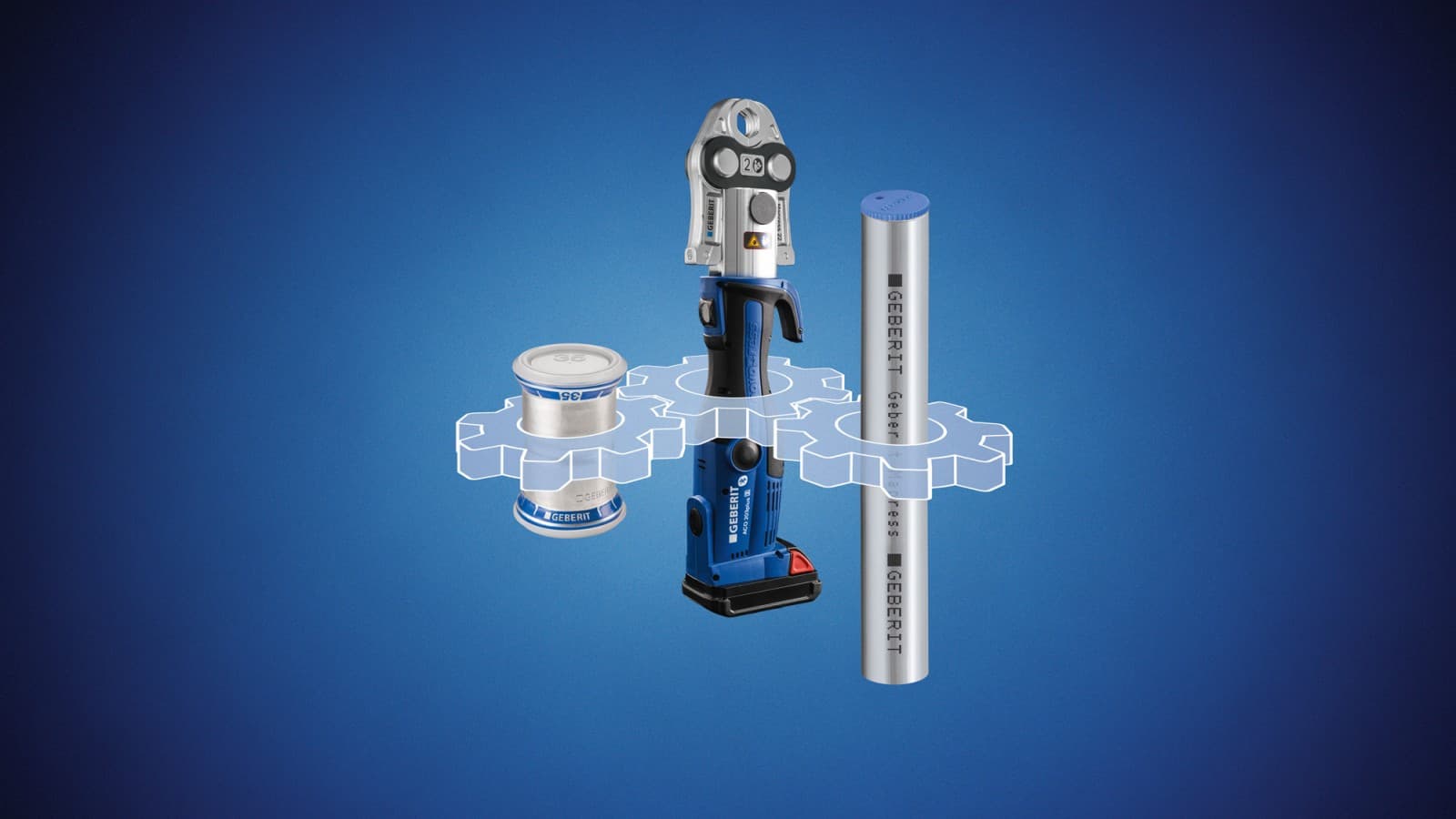

As uniões por compressão são fiáveis porque todos os componentes do sistema são projetados para funcionar em conjunto de forma precisa. O sistema inclui:
- Montagem por compressão
- Tubo de sistema
- Ferramenta de compressão (mecanismo de compressão e mordaça/anel de união por compressão)
Todos os acessórios e tubagens para os sistemas de tubagensGeberit Mapress eGeberit Meplaforam cuidadosamente calibrados e testados para funcionarem perfeitamente em conjunto. As mordaças de união por compressão são usadas para diâmetros de tubo mais pequenos, enquanto os anéis de união por compressão, juntamente com a ferramenta de compressão correta, são usados para diâmetros de tubo maiores.
A classe de compatibilidade está claramente identificada, tornando rápido e fácil encontrar o produto certo.
A tecnologia de união por compressão cria uma ligação permanentemente segura
A resistência mecânica de uma junta de tubos resulta da deformação do acessório de compressão e do tubo do sistema. Um anel de vedação que se adapta perfeitamente à secção transversal também garante uma ligação permanentemente estanque graças à sua força elástica de recuperação.
As juntas unidas por compressão são, portanto, uma ligação permanente, positiva e de encaixe por pressão que proporciona uma vedação tecnicamente fiável.

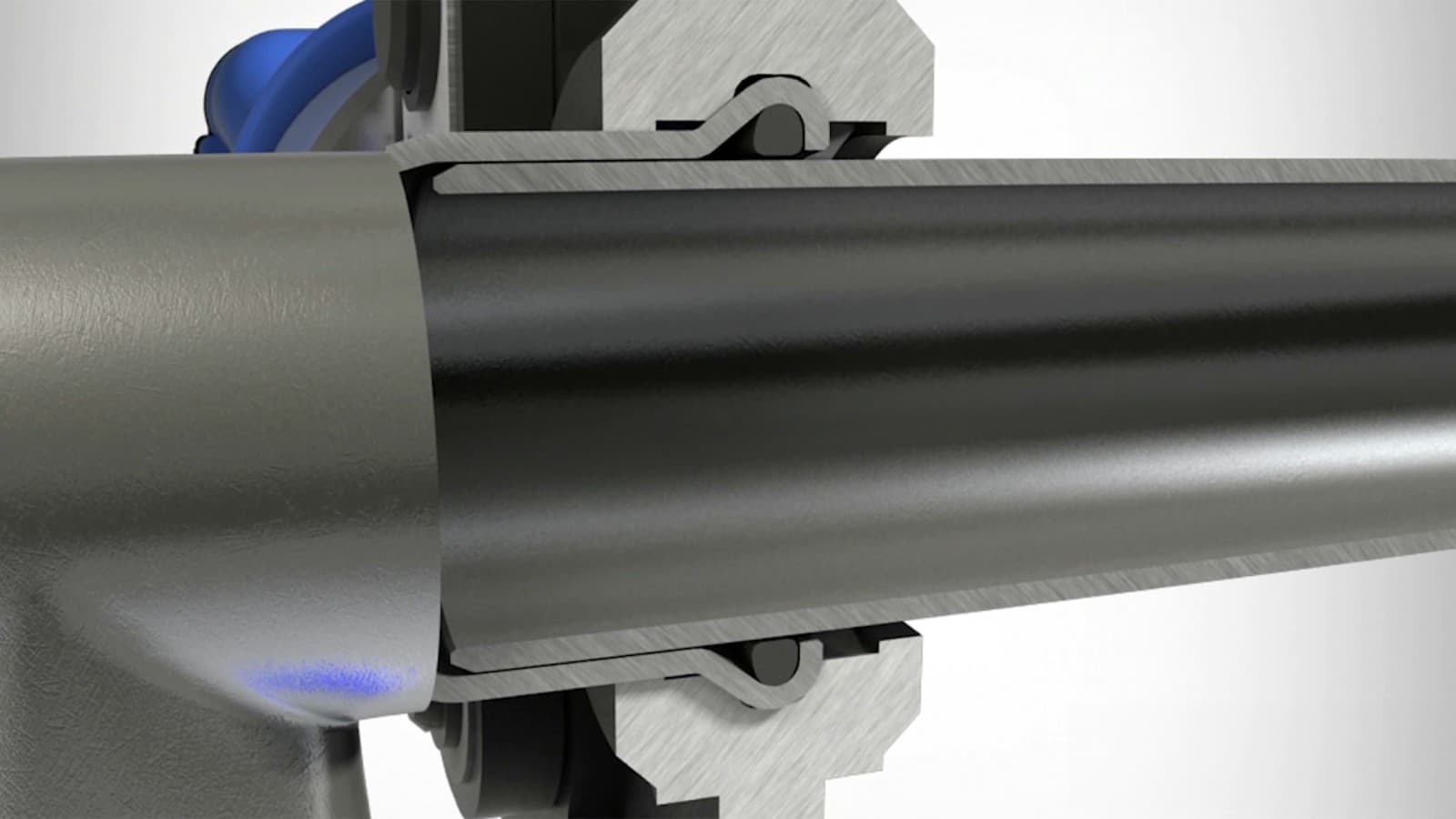

Passo 1: Acessório, tubo do sistema e ferramenta interagem com precisão.

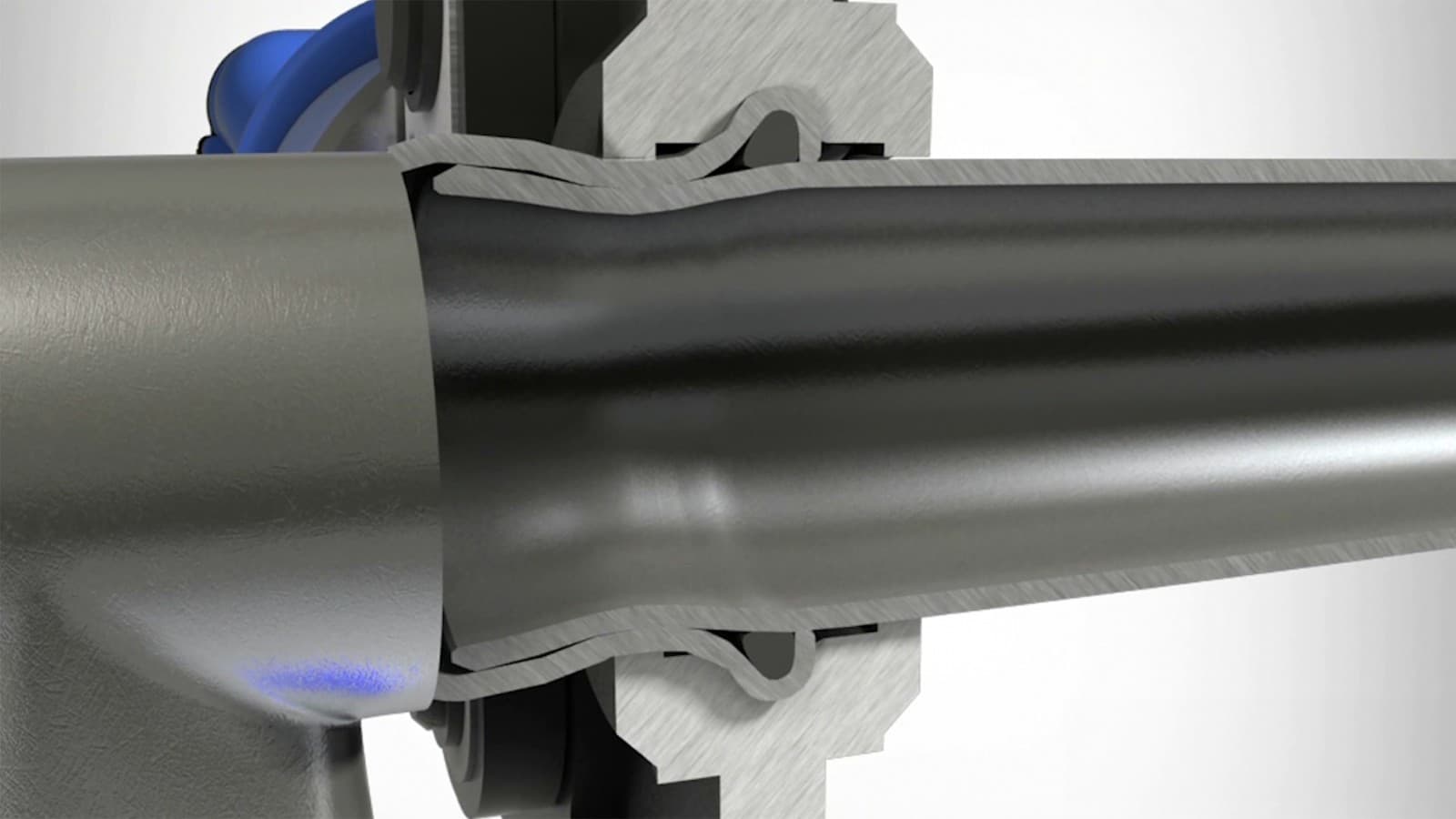

Passo 2: O tubo do sistema é moldado durante o procedimento de compressão.

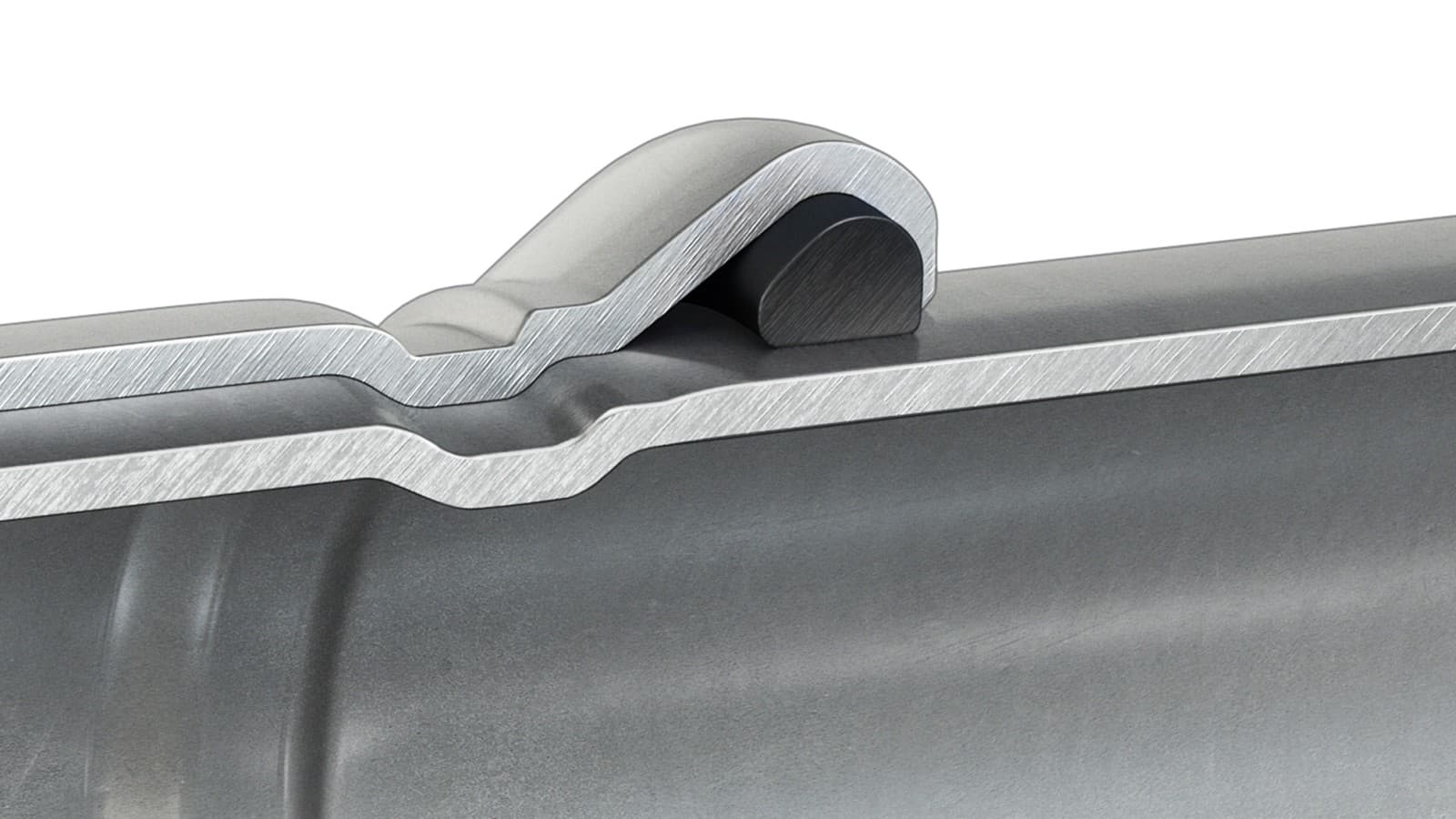

Passo 3: O anel de vedação proporciona uma vedação fiável e garante uma ligação permanentemente segura.
Sistemas de tubagem para união por compressão
Geberit Mapress Aço inox
Desde o abastecimento de água potável, até instalações industriais complexas - o Geberit Mapress Aço inox garante variadas aplicações.
Geberit Mapress Therm
Sistema de tubagem de prensagem em aço inox, económico e resistente à corrosão, para circuitos fechados de arrefecimento, refrigeração e aquecimento.
Geberit Mapress Aço carbono
O Geberit Mapress Aço carbono é uma solução rentável para circuitos fechados. O sistema oferece uniões seguras e sempre estanques.
Geberit Mepla
O sistema Geberit Mepla com tubo tricomposto e acessórios por compressão são idealmente indicados para aplicações de água potável, ar comprimido, aquecimento e ar condicionado.
Benefícios dos sistemas de tubagem com união por compressão Geberit Mecanismos inteligentes para uniões seguras
Os sistemas de tubagens com união por compressão da Geberit tornam muito mais fácil a instalação de tubos e cumprem os requisitos de uma vasta gama de aplicações. A tecnologia à prova do futuro oferece uma série de benefícios.
1. União por compressão segura graças ao procedimento de compressão controlado

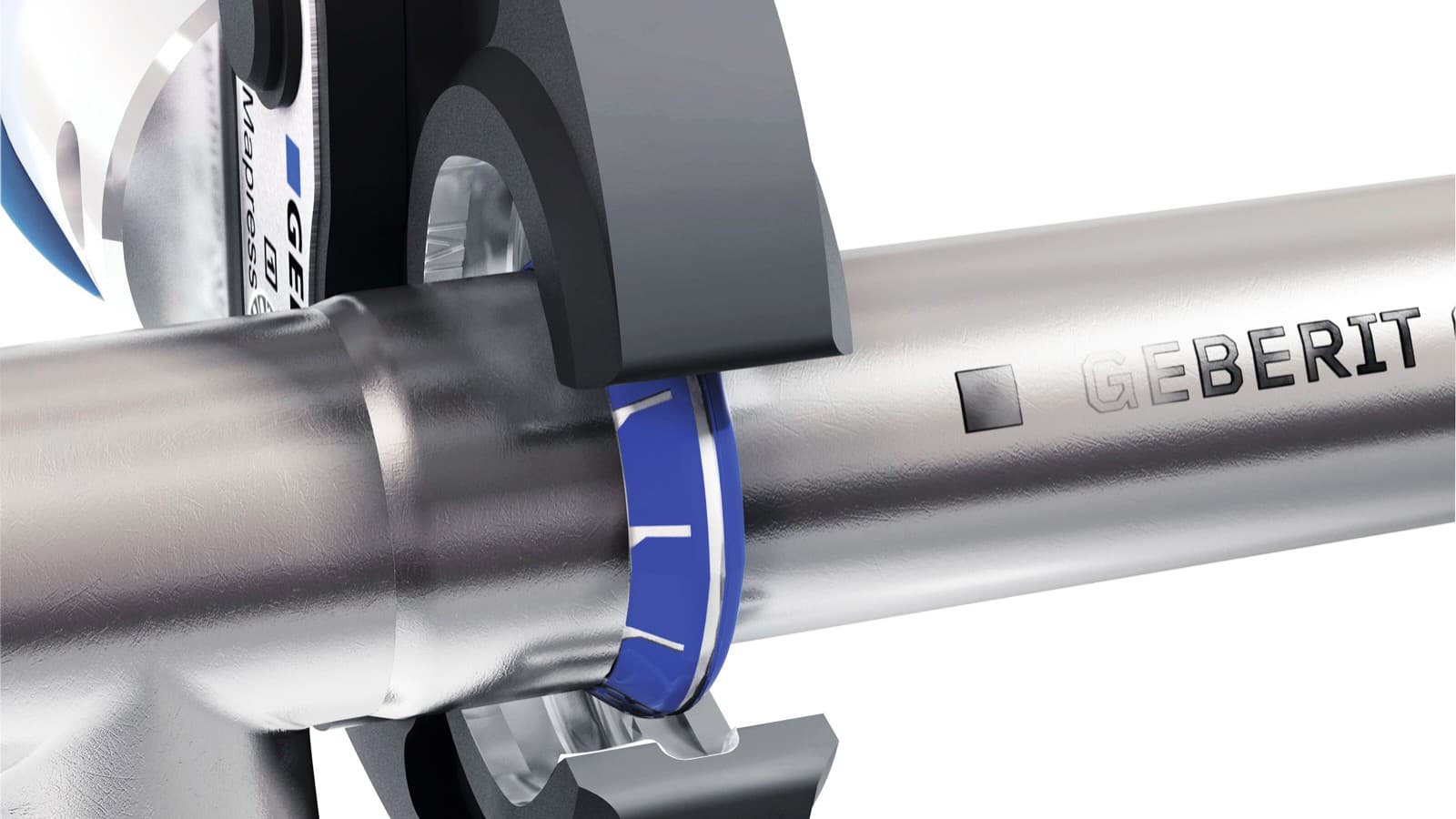

Cada acessório possui uma guia precisa para as mordaças ou anéis de união por compressão, garantindo que a ferramenta é posicionada corretamente e que cada união é efetuada de forma controlada.

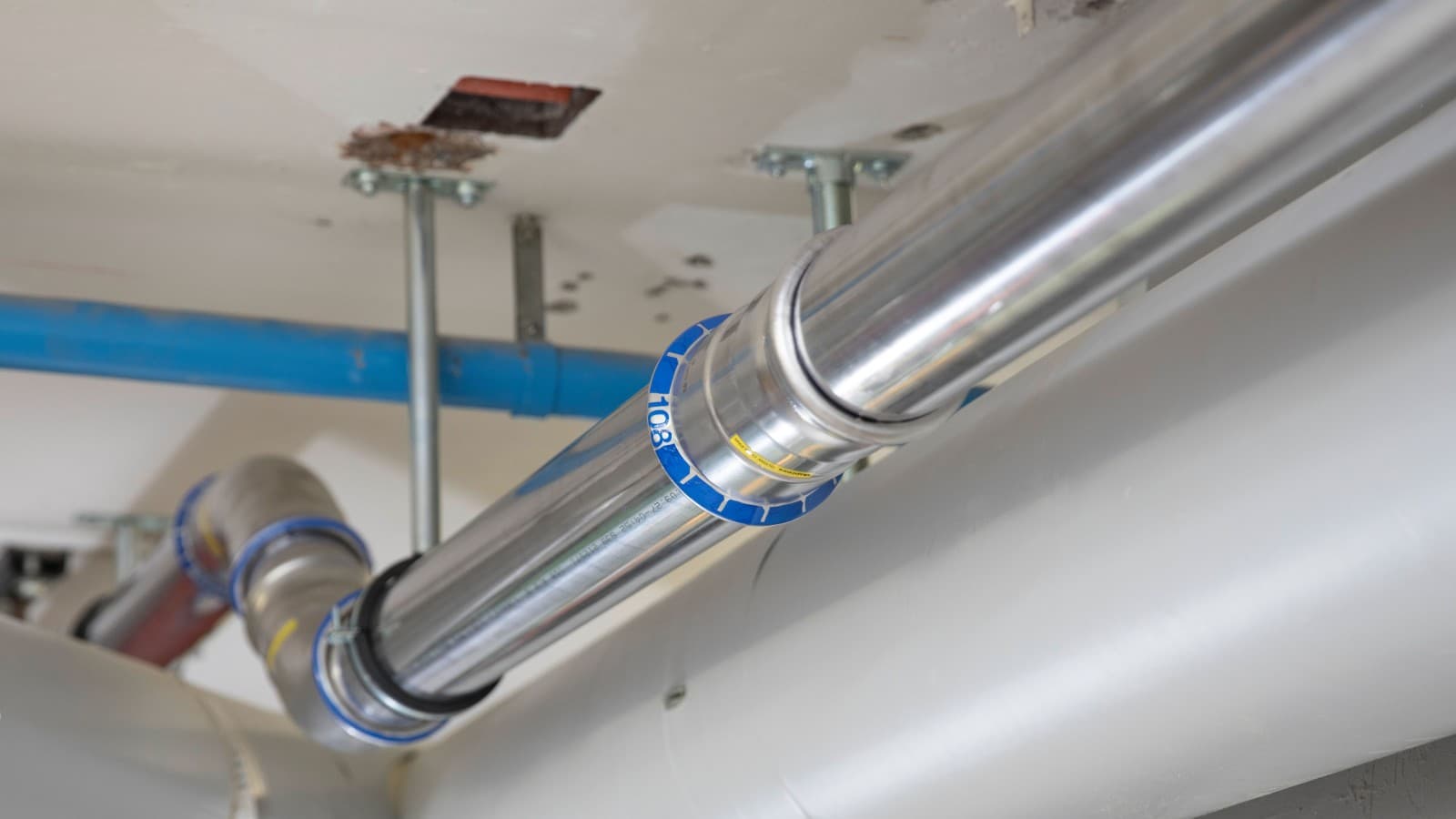

O procedimento de compressão normalizado garante uma qualidade de união consistentemente elevada, independentemente de quem a instala.
Para os utilizadores, isto significa máxima fiabilidade do processo, resultados reproduzíveis e uniões fiáveis para cada instalação – simples, eficiente e profissional.

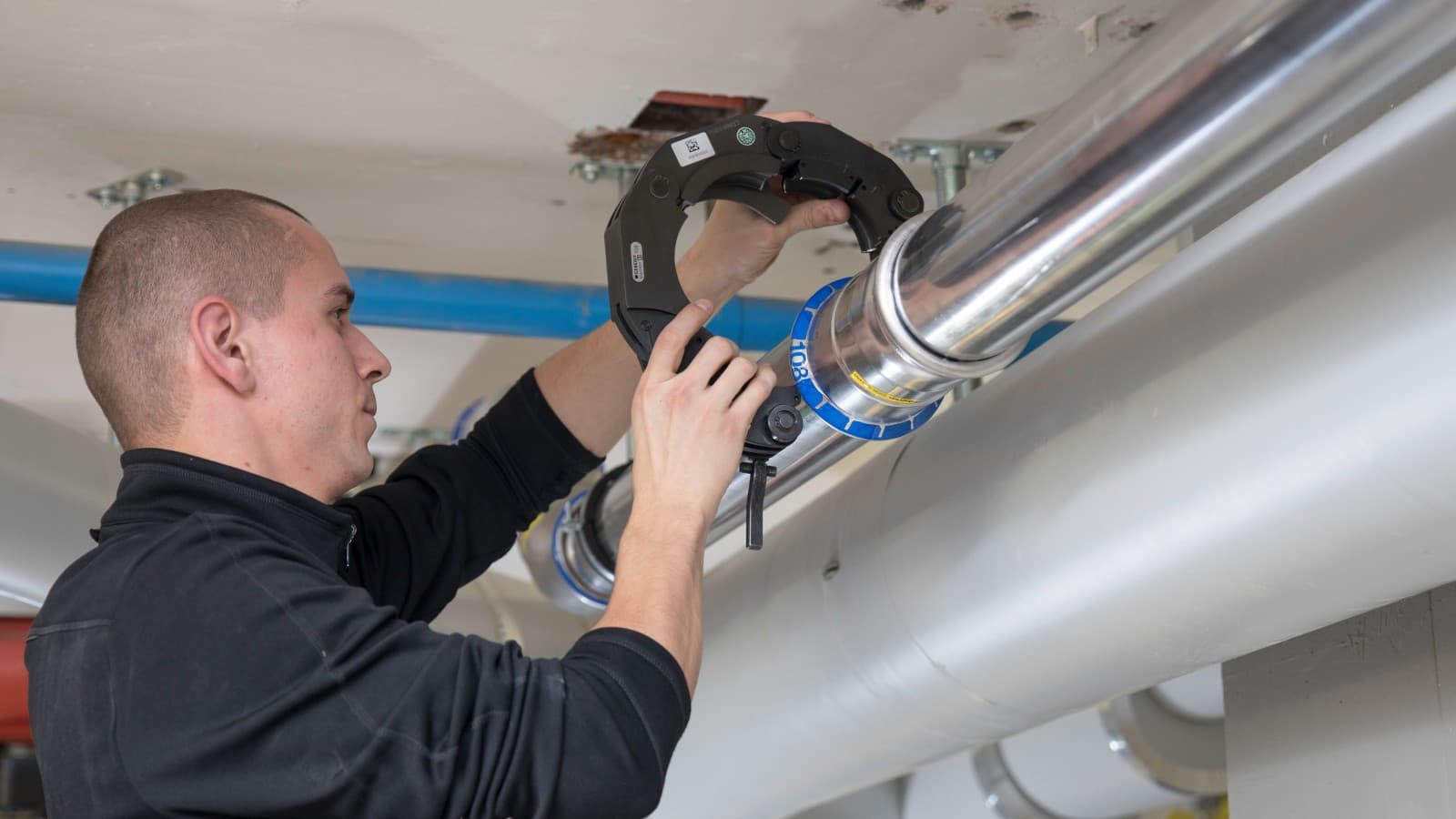

2. Ferramentas leves em vez de equipamento de soldadura pesado
A soldagem de tubos requer equipamento grande e pesado, cilindros de gás e procedimentos complexos para garantir a segurança. Isto significa que os esforços e os tempos de preparação envolvidos são elevados.

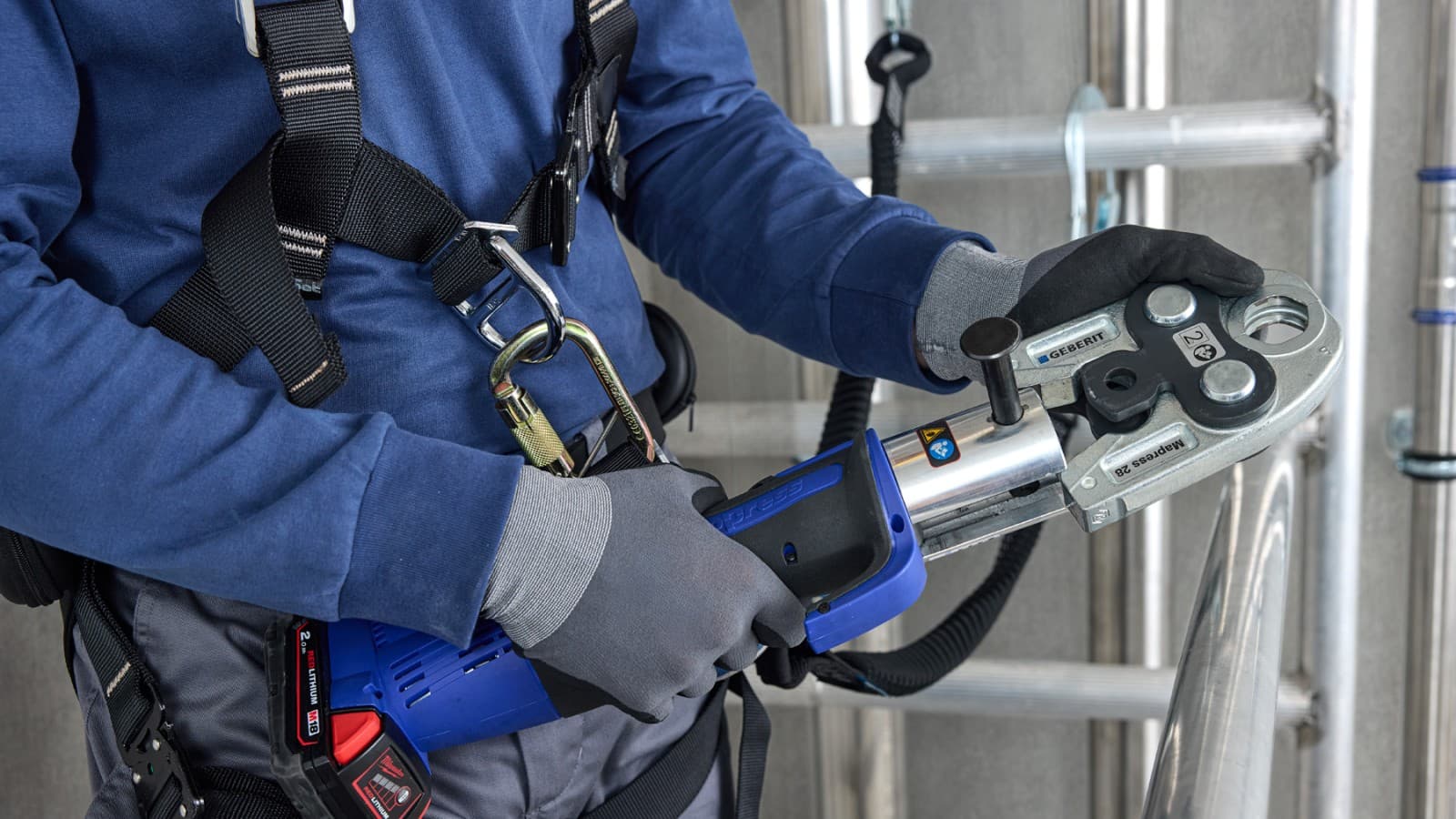

Os sistemas de união por compressão Geberit permitem unir tubos de forma simples e segura sem necessidade de soldadura. Podem ser unidos com ferramentas de compressão compactas e práticas e com mordaças ou anéis de união por compressão adequados. As ferramentas são leves, compactas e prontas a usar imediatamente – sem chama aberta, tempo de arrefecimento ou trabalho de correção.
Isto torna o trabalho mais rápido, conveniente e produtivo.

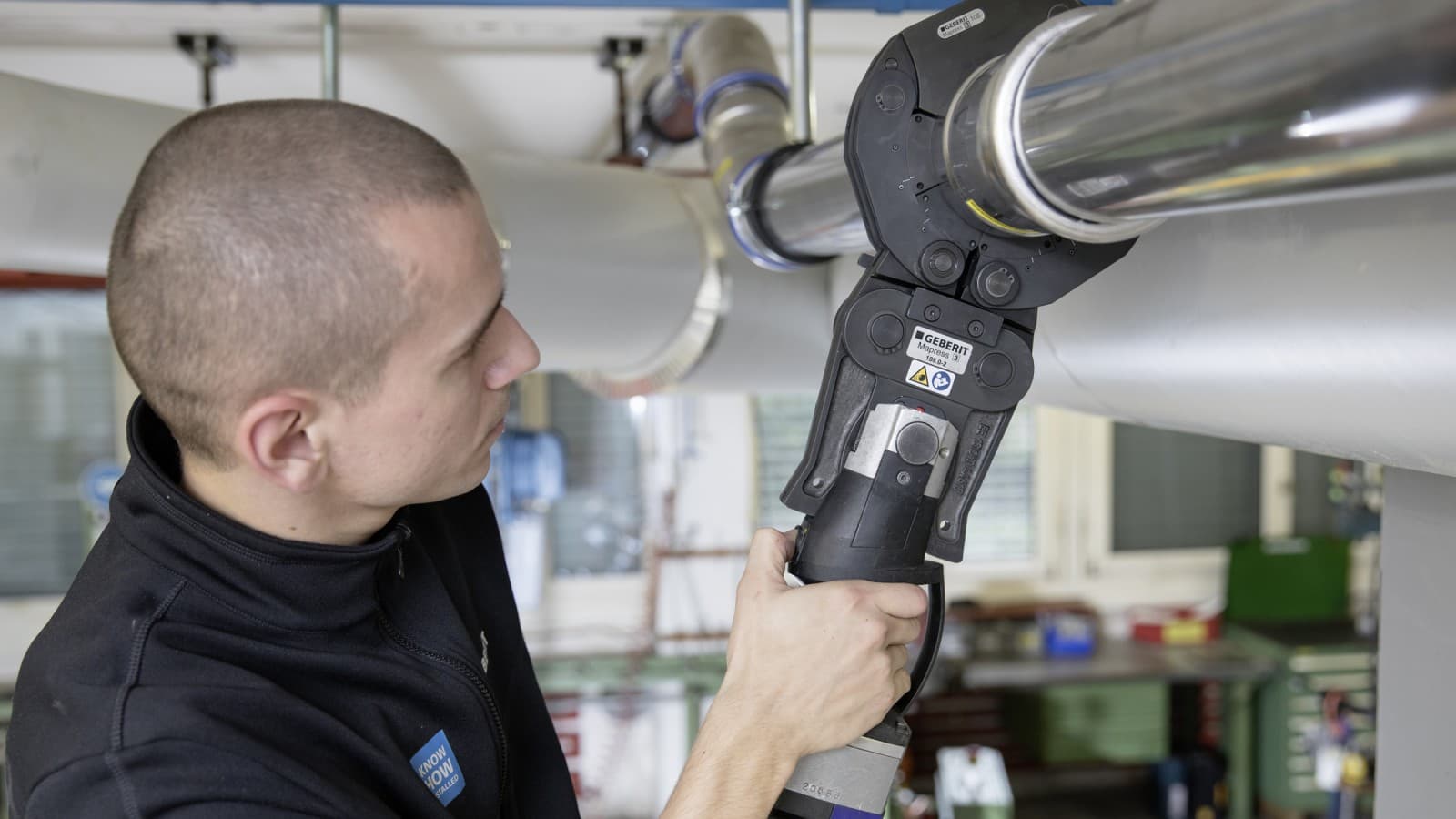

Mordaça de união por compressão precisa para uniões seguras
O design especial do acessório garante que as mordaças de união por compressão estejam posicionadas de forma precisa e segura. Isto garante a máxima fiabilidade da união em cada compressão.

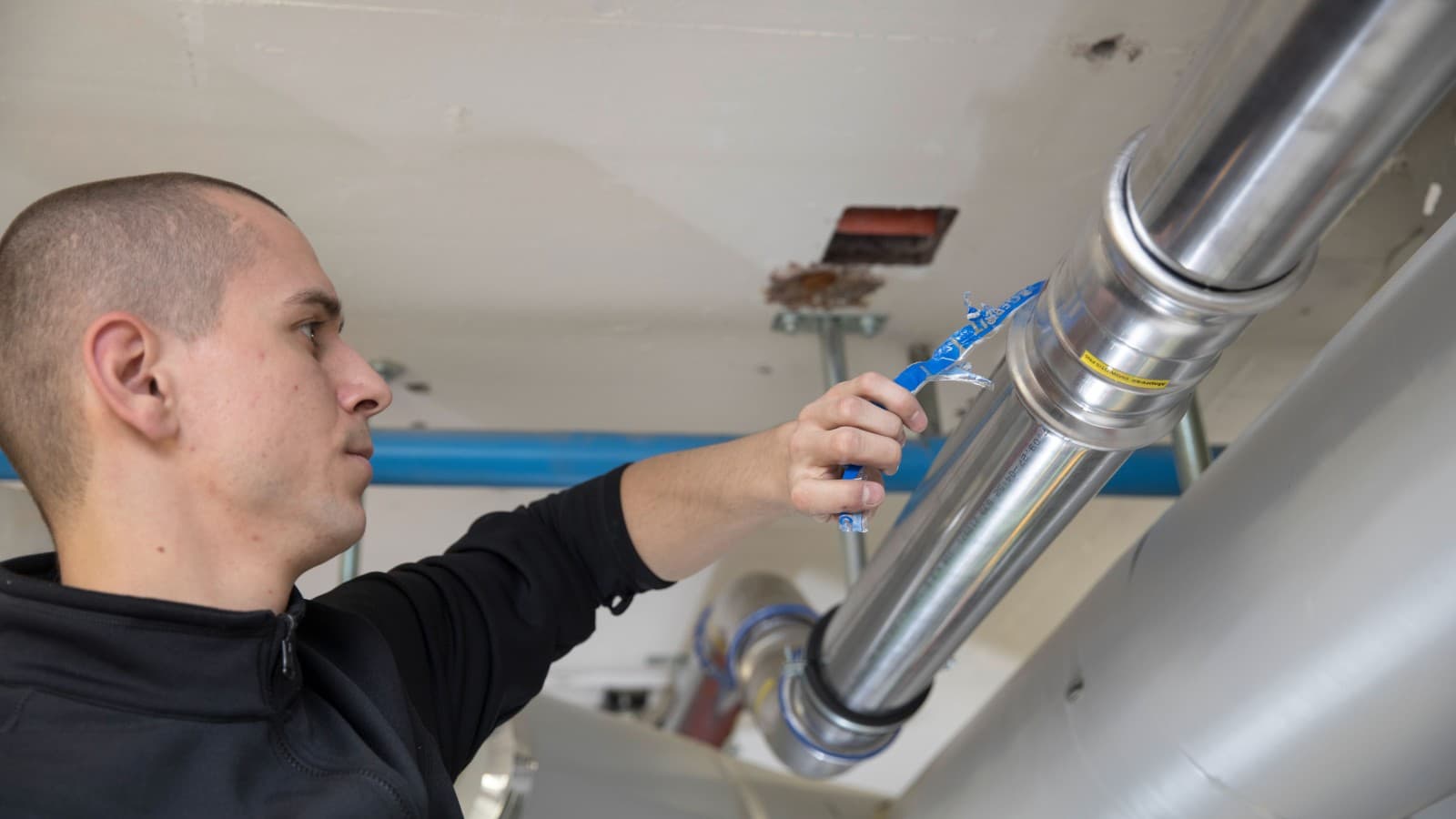

3. Indicação imediata de compressão bem-sucedida
O Geberit Mapress permite-lhe ver imediatamente quais as uniões que já foram comprimidas. Os indicadores de compressão coloridos desprendem-se automaticamente durante o procedimento de compressão e podem ser facilmente removidos - ou caem por si próprios.
Durante a compressão
O indicador de compressão desencaixa durante a compressão e pode ser removido puxando ligeiramente.
Após a compressão
O indicador de compressão desliga automaticamente assim que a compressão for concluída com sucesso. Isto torna a inspeção visual mais fácil porque pode ver imediatamente se todas as tubagens foram unidas de forma segura umas às outras - mesmo em fracas condições de iluminação.
4. Não é necessária inspeção de acompanhamento
Todos os componentes no procedimento de compressão são projetados para funcionar em conjunto perfeitamente, garantindo um processo consistente, controlado e reproduzível. Cada união é criada de acordo com o mesmo princípio testado e comprovado.Isto leva a uniões permanentemente seguras e de alta qualidade de forma consistente.
Este processo fiável elimina a necessidade de inspeções de acompanhamento demoradas das juntas individuais de tubos, o que não só poupa tempo no local, como também torna mais fácil fazer planos precisos e reduz potenciais fontes de erro durante a instalação.
5. Compressão rastreável graças aos dados do dispositivo

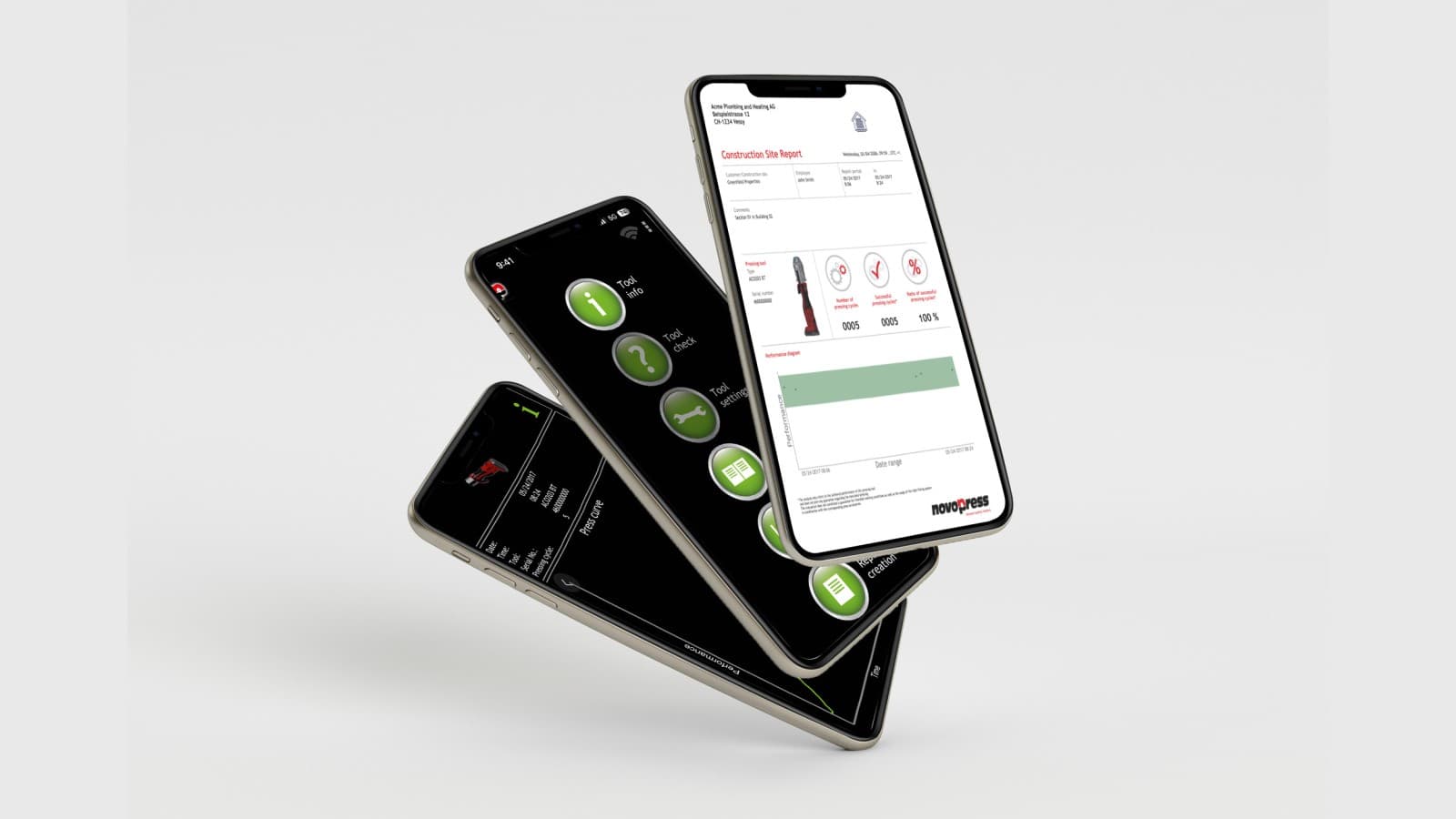

Pode utilizar a aplicação NovoCheck para consultar dados específicos do dispositivo para as ferramentas de compressão Geberit. A aplicação também permite ler o registo, que mostra, entre outras coisas, se todas as juntas foram unidas por compressão. Pode utilizar esta informação para ajudar a documentar instalações.

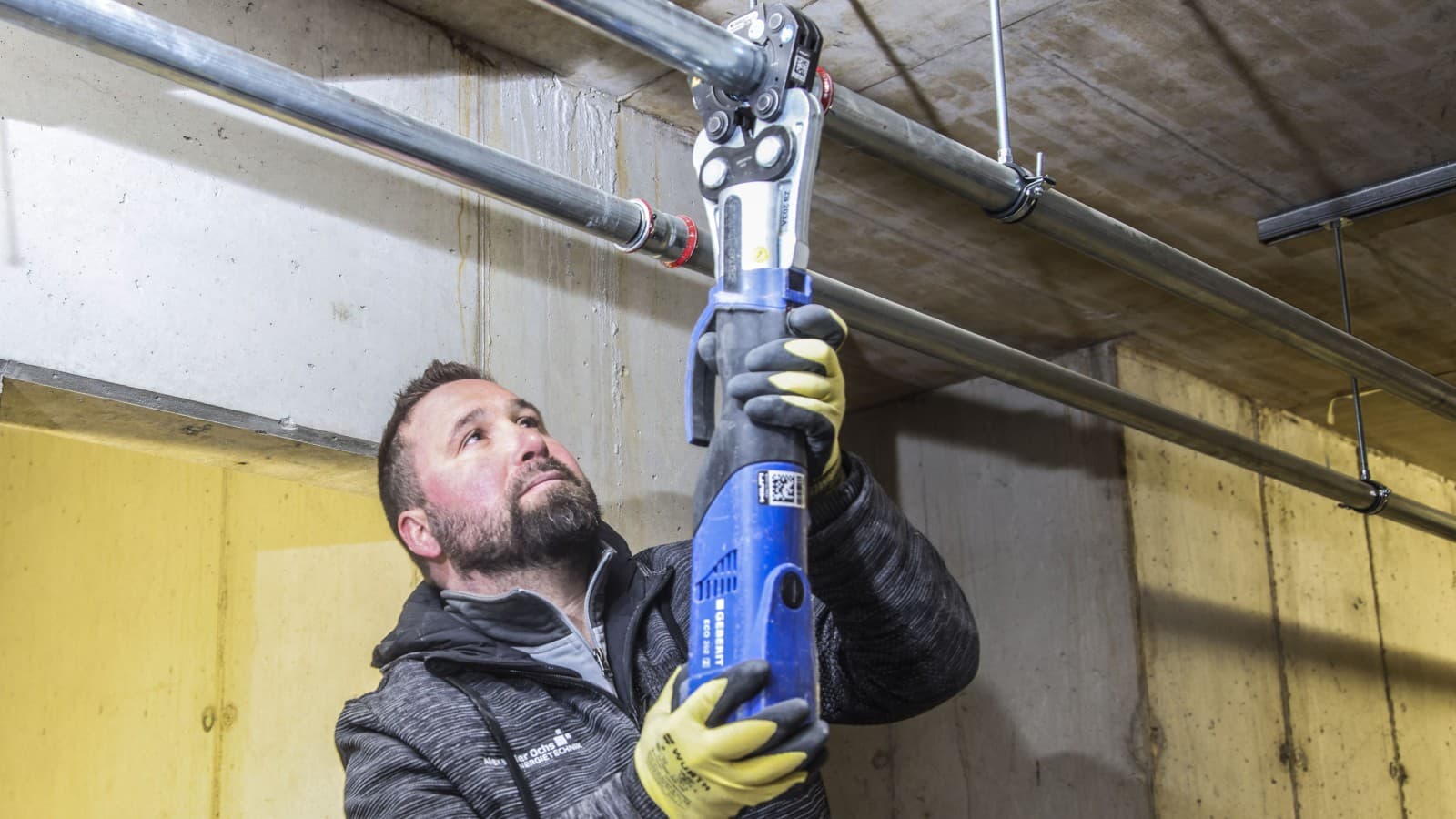

6. Disponibilidade rápida de especialistas - sem necessidade de formação adicional
Ao contrário da soldadura, não necessita de qualquer formação extensiva ou certificados especiais para realizar as uniões por compressão. A Geberit oferece formação para canalizadores e montadores de tubagens qualificados num curto espaço de tempo em eventos de formação ou diretamente no local. Podem então efetuar a união por compressão dos sistemas de tubagens em segurança.

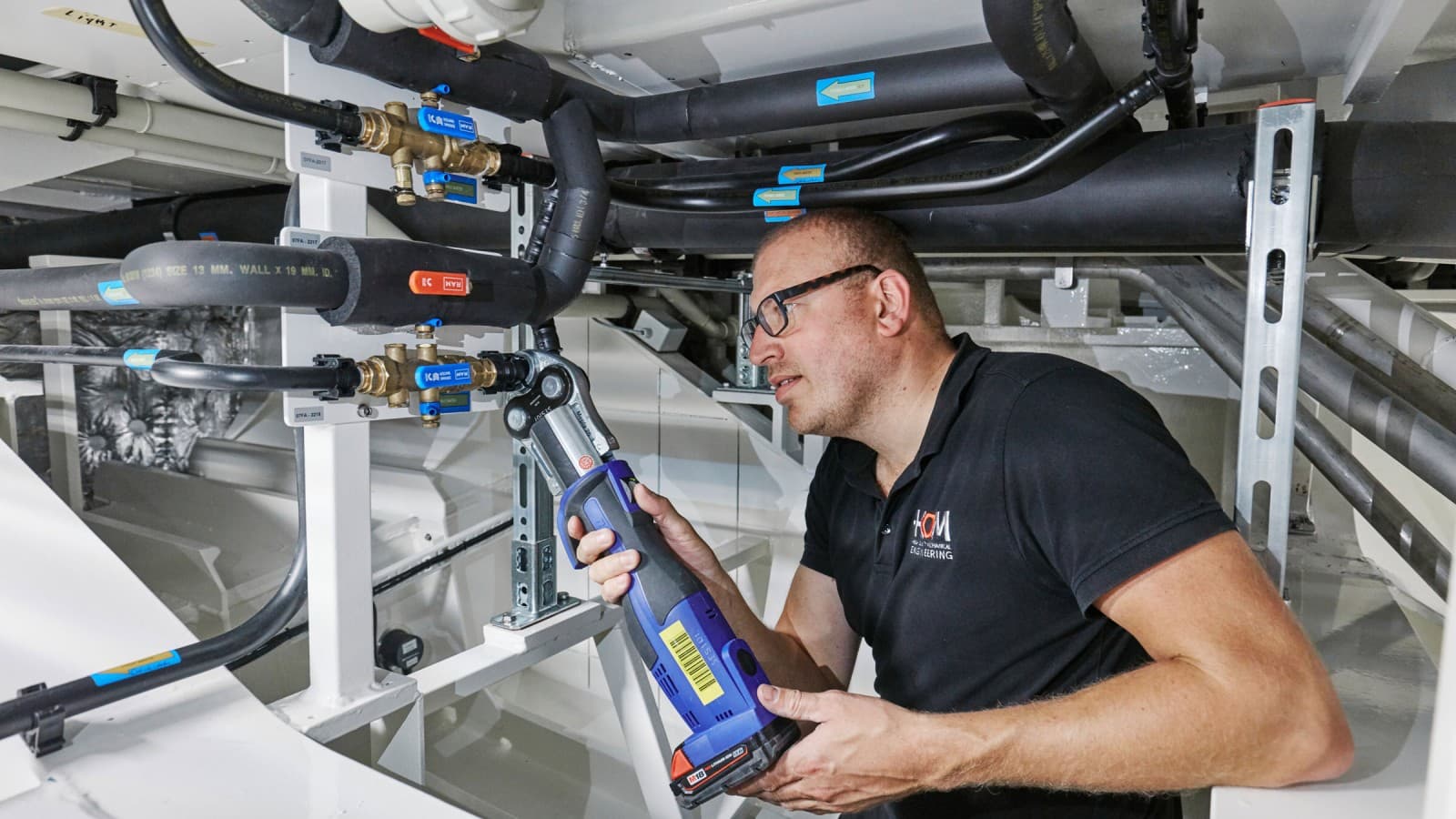

7. Sem risco de incêndio e seguro durante o trabalho em curso
Esta tecnologia de compressão limpa pode ser usada durante trabalhos de renovação a decorrer – sem interromper os processos existentes.
As juntas são comprimidas a frio e sem chama aberta, portanto, não há risco dentro ou para o local ao comprimir as uniões. Não são necessárias medidas adicionais e demoradas de segurança para evitar riscos de incêndio.
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Perguntas frequentes sobre uniões por compressão para tubagens
Para que aplicações e meios são adequadas as uniões por compressão?
Para além da água potável, também é possível utilizar uniões por compressão para outros meios como gases ou ar comprimido. A Geberit disponibiliza váriastubagens para aplicações industriais. Pode usar a ferramenta PipeSelect da Geberit para verificar a resistência exata dos sistemas de tubagem Geberit.
Quanto tempo duram as uniões por compressão?
A compressão é um processo de conformação a frio que cria uma união permanente. A tecnologia de união tem provado a sua eficácia em várias aplicações há mais de 50 anos.
Quais são os limites das uniões por compressão?
As uniões por compressão são adequadas para vários materiais de tubagem até um diâmetro de d108 / DN 100.
As uniões por parafusos ou juntas soldadas são atualmente utilizadas para dimensões maiores. Como existem espaços estruturais entre o tubo e a união durante a compressão, as juntas unidas por compressão não são adequadas para quaisquer fluidos que exijam uma ligação totalmente livre de espaços.
As uniões por compressão são adequadas para fluidos agressivos ou químicos?
Geberit MapressOs sistemas de compressão são adequados para uma vasta gama de fluidos, incluindo produtos químicos. Em muitos casos, depende do meio, da sua concentração, dos parâmetros de funcionamento e do sistema de tubagens desejado.
Por favor, contacte os nossos especialistas para aprovação específica.
