Geberit Mapress Cobre acessórios de compressão para tubagens de cobre
O material clássico para instalações de tubagens
Muitos canalizadores continuam a apostar no cobre. Geberit Mapress Cobre é muito fácil de comprimir– sem necessidade de soldadura – e a sua instalação é rápida e segura.
Os únicos artigos que a Geberit oferece em cobre são os acessórios. Estes podem ser combinados com os tubos de cobre disponíveis no mercado. Existem diferentes O-rings concebidos para aplicações específicas.
Geberit Mapress Cobre é adequado para uma variedade de aplicações a gás. Para utilização com gases combustíveis, disponibilizamos uma gama completa de acessórios de compressão com O-rings amarelos em borracha de acrilonitrilo-butadieno hidrogenada (HNBR), marcação amarela e tampa protetora amarela.
Principais aplicações e áreas de utilização
Geberit Mapress Cobre é adequado para as seguintes aplicações:
Mais informações no catálogo de aplicações industriais (11 MB)
Instalações de água potável
Geberit Mapress Cobre é frequentemente utilizado em instalações de água potável.
Combustíveis para motores e óleos
Geberit Mapress Copper pode ser utilizado para óleos minerais e lubrificantes, bem como para combustíveis para motores.
Gases industriais
Geberit Mapress Copper (Gas) possui todas as homologações necessárias para gases combustíveis, em conformidade com a norma DVGW G 260.
Visão geral do Geberit Mapress Cobre
Dados
Visão geral da gama
- 11 diâmetros nominais, de d12 a d108.
- Cerca de 500 acessórios.
- Adaptador MasterFix para ligações aparafusadas seguras e sem ferramentas aos equipamentos sanitários da Geberit.
Dimensões
Compatibilidade com tubagens de cobre
Os únicos artigos que a Geberit disponibiliza em cobre são os acessórios. Estes são adequados para os seguintes tubos de cobre disponíveis no mercado. A Geberit recomenda a utilização de tubos de cobre que cumpram a norma DIN EN 1057.
| Diâmetro nominal (DN) | Dimensão d x s (mm) | Resistência admissível do tubo de acordo com a norma EN 1173 | ||
|---|---|---|---|---|
| R220 (recocido) | R250 (meio duro) | R290 (duro) | ||
| 10 | 12,0 x 0,8 | |||
| 12,0 x 1,0 | ||||
| 12 | 15,0 x 1,0 | |||
| 15 | 18,0 x 1,0 | |||
| 20 | 22,0 x 1,0 | |||
| 25 | 28,0 x 1,0 | |||
| 28,0 x 1,5 | ||||
| 32 | 35,0 x 1,2 | |||
| 35,0 x 1,5 | ||||
| 40 | 42,0 x 1,2 | |||
| 42,0 x 1,5 | ||||
| 50 | 54,0 x 1,5 | |||
| 54,0 x 2,0 | ||||
| 65 | 76,1 x 2,0 | |||
| 80 | 88,9 x 2,0 | |||
| 100 | 108,0 x 2,5 | |||
A Geberit não comercializa tubos de cobre. As seguintes formas de fornecimento são habituais:
- R220: bobinas
- R250: barras
- R290: barras
Acessórios
Acessórios disponíveis

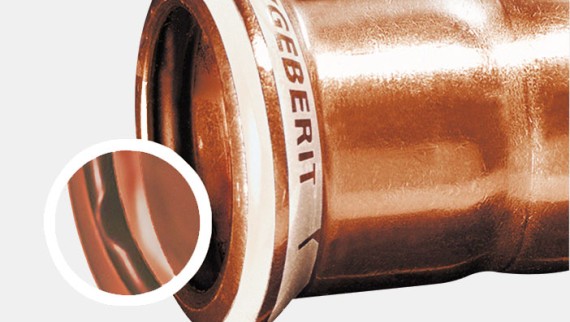

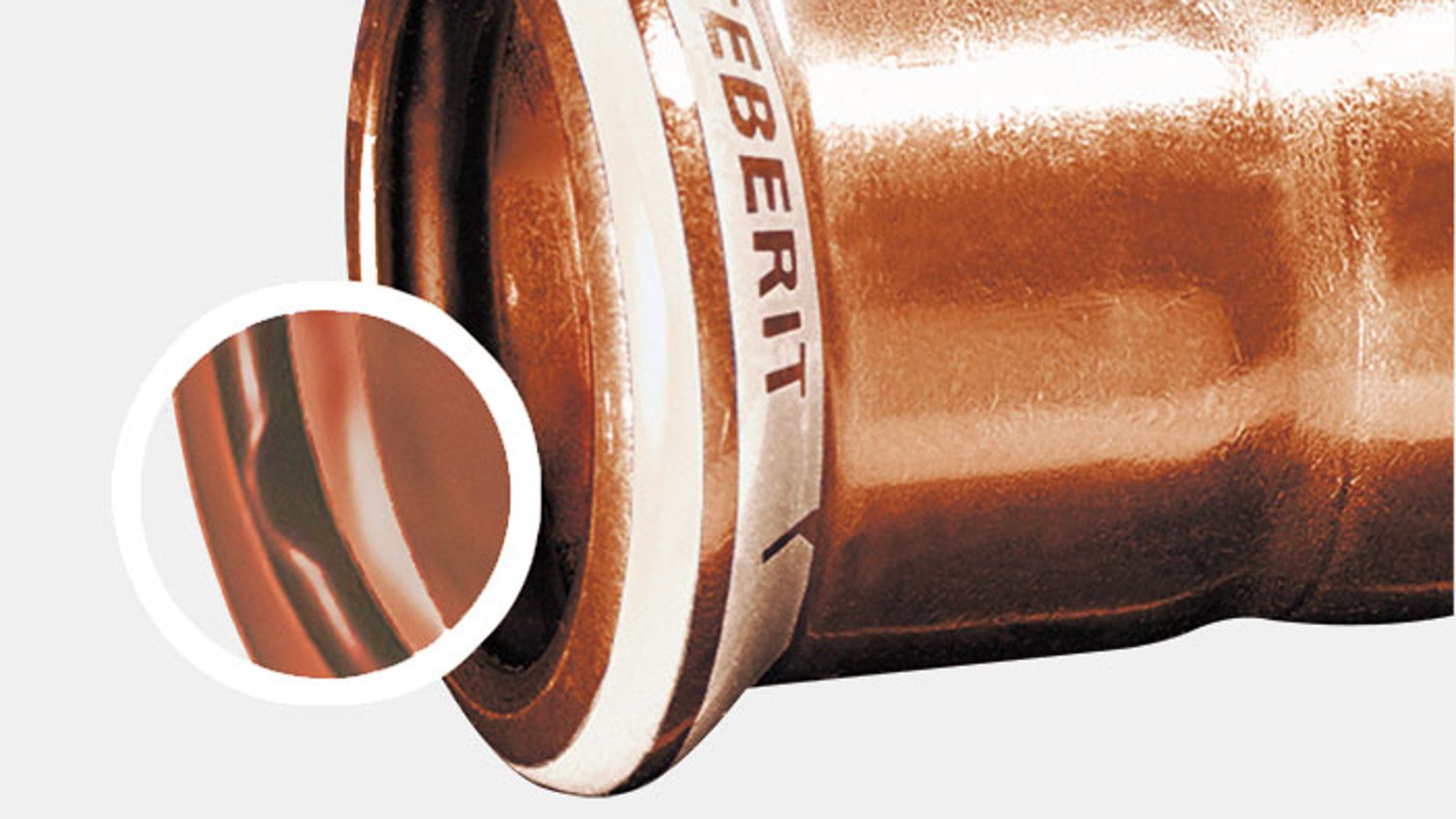

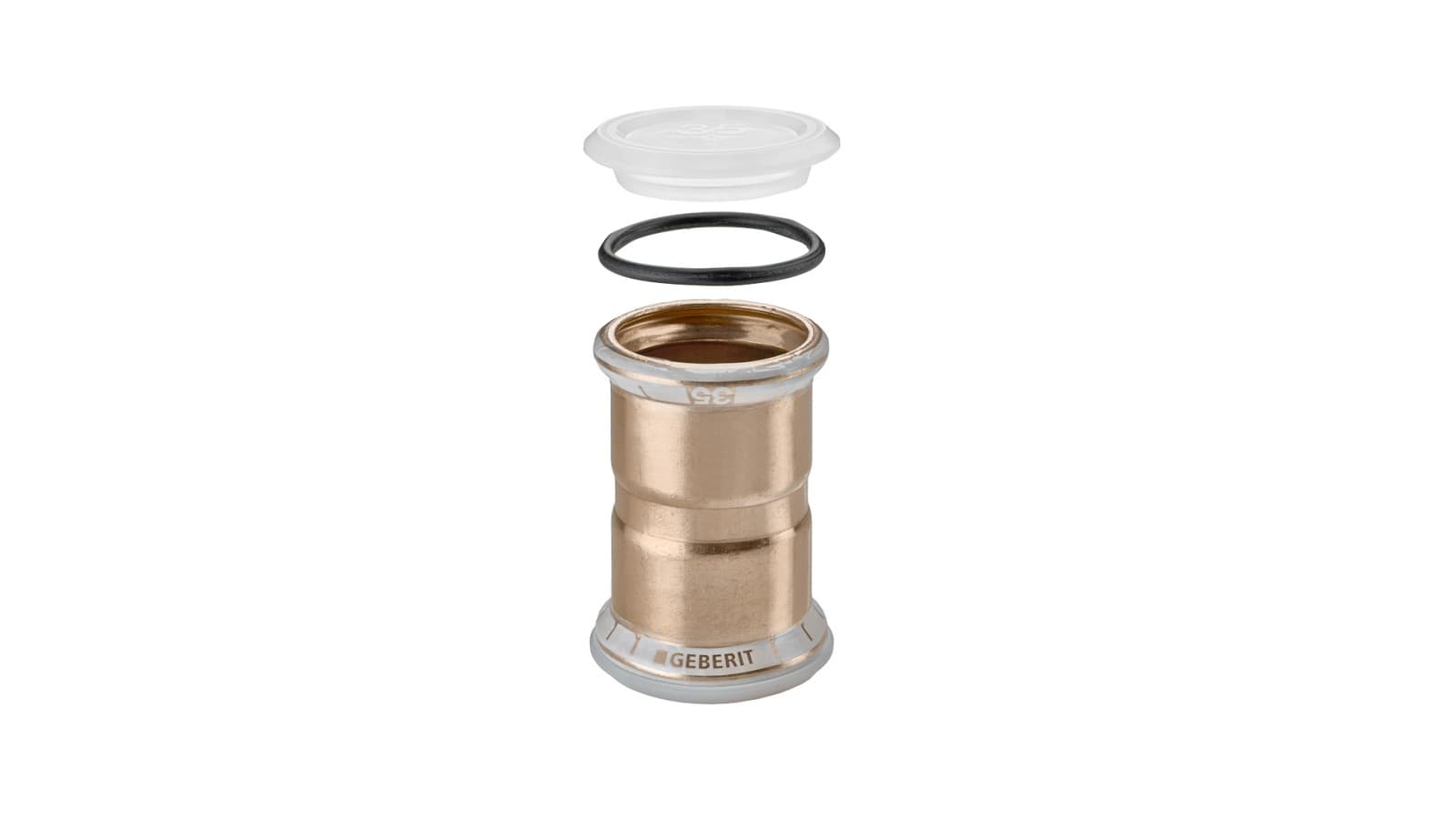

Acessórios de compressão Geberit Mapress Cobre
- Liga Cu-DHP.
- Indicador de compressão branco para verificar se o acessório foi comprimido corretamente.
- Marcação do material de cobre através do indicador de compressão branco.
- Dimensão impressa no indicador de compressão.
- A tampa protetora evita que os acessórios se sujem.
- Pode ser combinado com outros sistemas de abastecimento da Geberit.

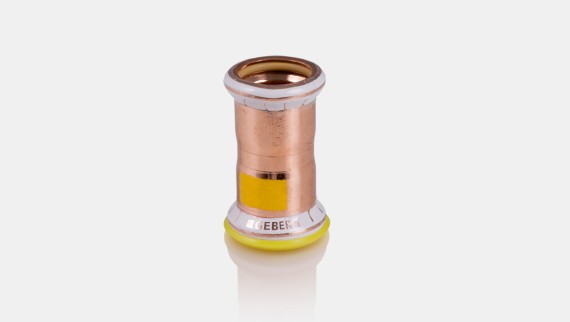

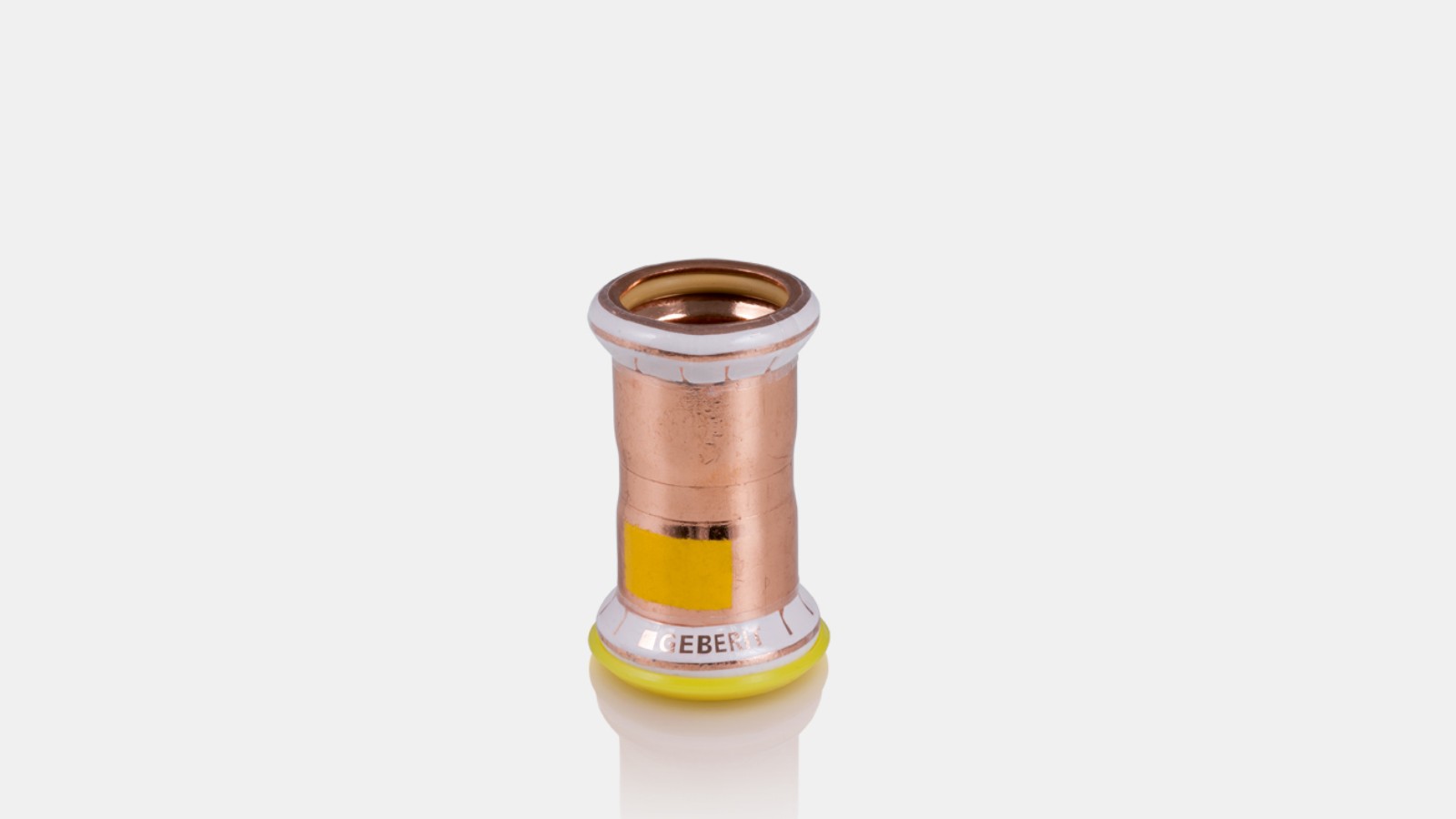

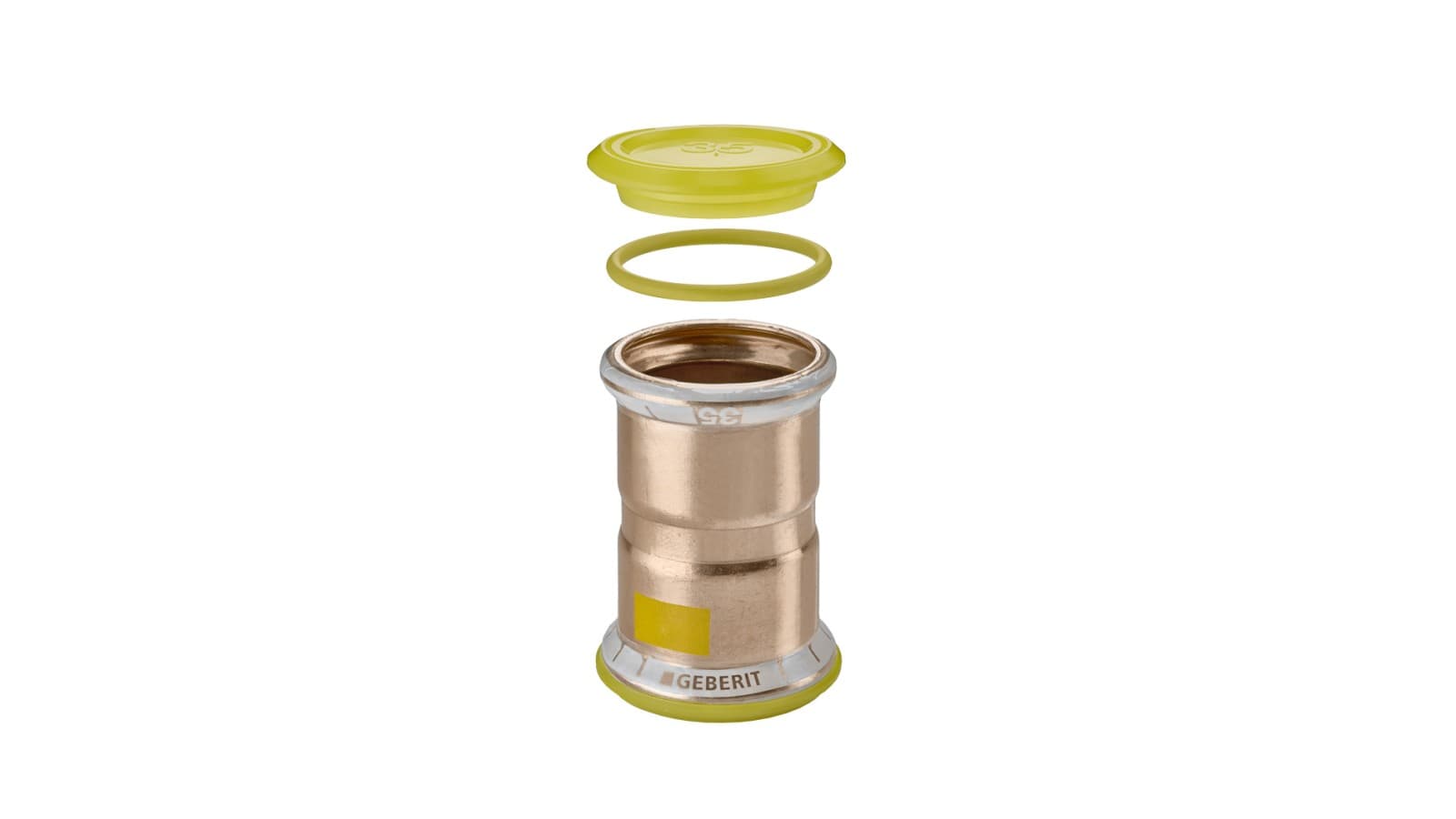

Geberit Mapress Cobre (Gás)
- Liga Cu-DHP.
- Adequado para utilização com gases combustíveis.
- Indicador de compressão para verificar se o encaixe foi comprimido corretamente.
- Marcação do material de cobre através do indicador de compressão branco.
- Marca amarela no encaixe.
- O-ring HNBR amarelo e tampão de proteção amarelo para utilização com gases combustíveis.
- Disponível nas dimensões d12 a d54.

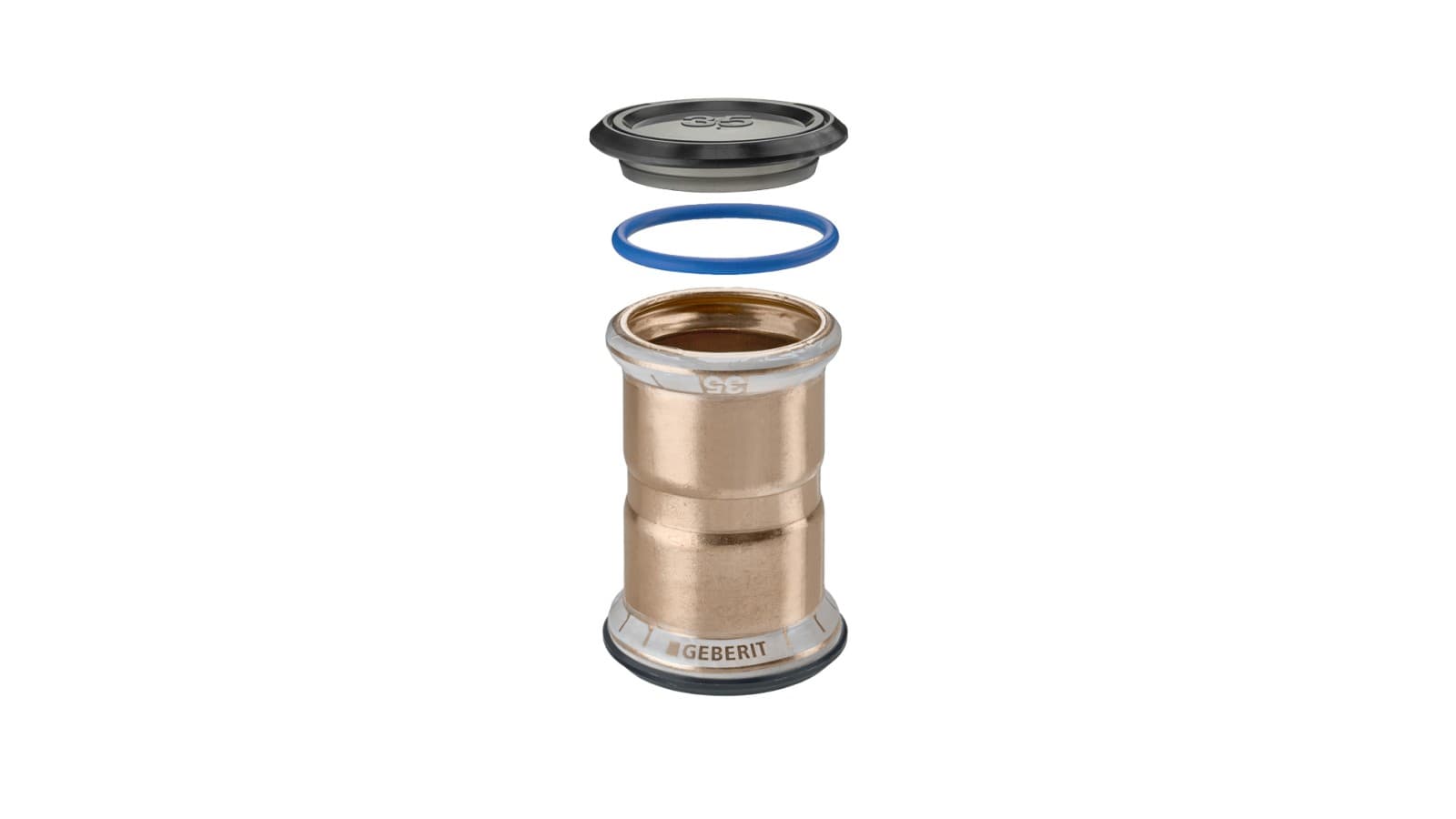

Geberit Mapress Cobre, FKM, azul
- Liga Cu-DHP.
- Adequado para utilização com fluidos que contenham óleo e outros requisitos especiais.
- Indicador de compressão para verificar se o encaixe foi comprimido corretamente.
- Indicador de compressão branco para marcação do material de cobre.
- Marca amarela no encaixe.
- O-ring FKM azul e tampão de proteção preto para utilização com fluidos que contenham óleo e outros requisitos especiais.
- Disponível nas dimensões d15 a d54.
Vedantes
O-rings disponíveis
Para aplicações especiais, são utilizados outros materiais para os O-rings. A Geberit também disponibiliza uma vasta gama de acessórios com O-rings pré-montados. Isto poupa tempo e esforço durante a instalação e permite substituir o O-ring padrão por um O-ring especial.
Por favor, consulte as instruções no catálogo de aplicações industriais.
O-ring CIIR, preto
Geberit Mapress Cobre com O-ring CIIR preto pode ser utilizado para os seguintes fluidos líquidos:
- Água potável quente e fria.
- Água de refrigeração e aquecimento sem anticongelante.
- Água de refrigeração e aquecimento com anticongelante.
- Água de aquecimento urbano ≤ 120 °C.
E para os seguintes fluidos gasosos:
Ar comprimido (classe de pureza do óleo 2–3).
Pressão negativa.
Gases inertes (por exemplo, azoto).
O-ring FKM, azul
Geberit Mapress Cobre com o O-ring FKM azul apresenta uma excelente resistência térmica e química e pode ser utilizado com os seguintes fluidos:
- Fluido térmico (solar).
- Ar comprimido (classe de pureza do óleo 0–X).

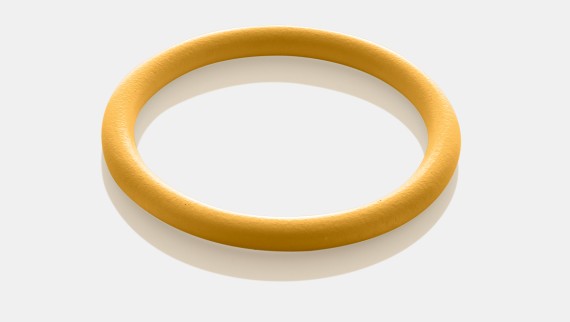

O-ring HNBR, amarelo
Geberit Mapress Cobre com o O-ring HNBR amarelo pode ser utilizado com os seguintes gases combustíveis:
- Gases naturais.
- Gases liquefeitos.
Uma marca amarela e um tampão de proteção amarelo ajudam a diferenciar os acessórios Geberit Mapress Cobre Gas dos restantes acessórios.
Declaração ambiental de produto
Declaração ambiental de produto (EPD)
As declarações ambientais de produto (EPD) promovem a transparência e permitem comparar os produtos em termos do seu impacto ambiental.
As EPD estão disponíveis para todos os acessórios principais Geberit Mapress Cobre:
Acessórios Geberit Mapress Cobre
Instalação

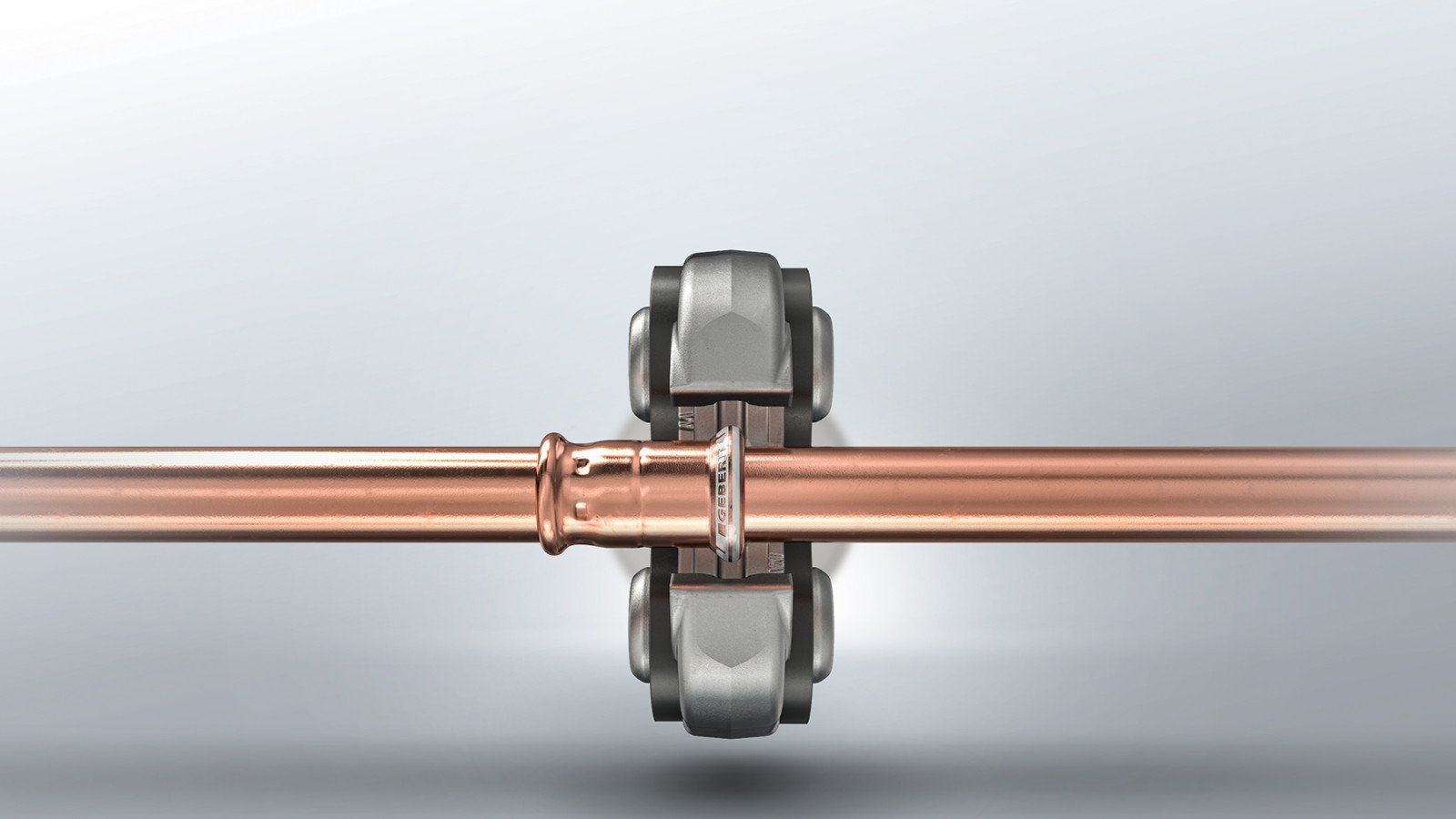

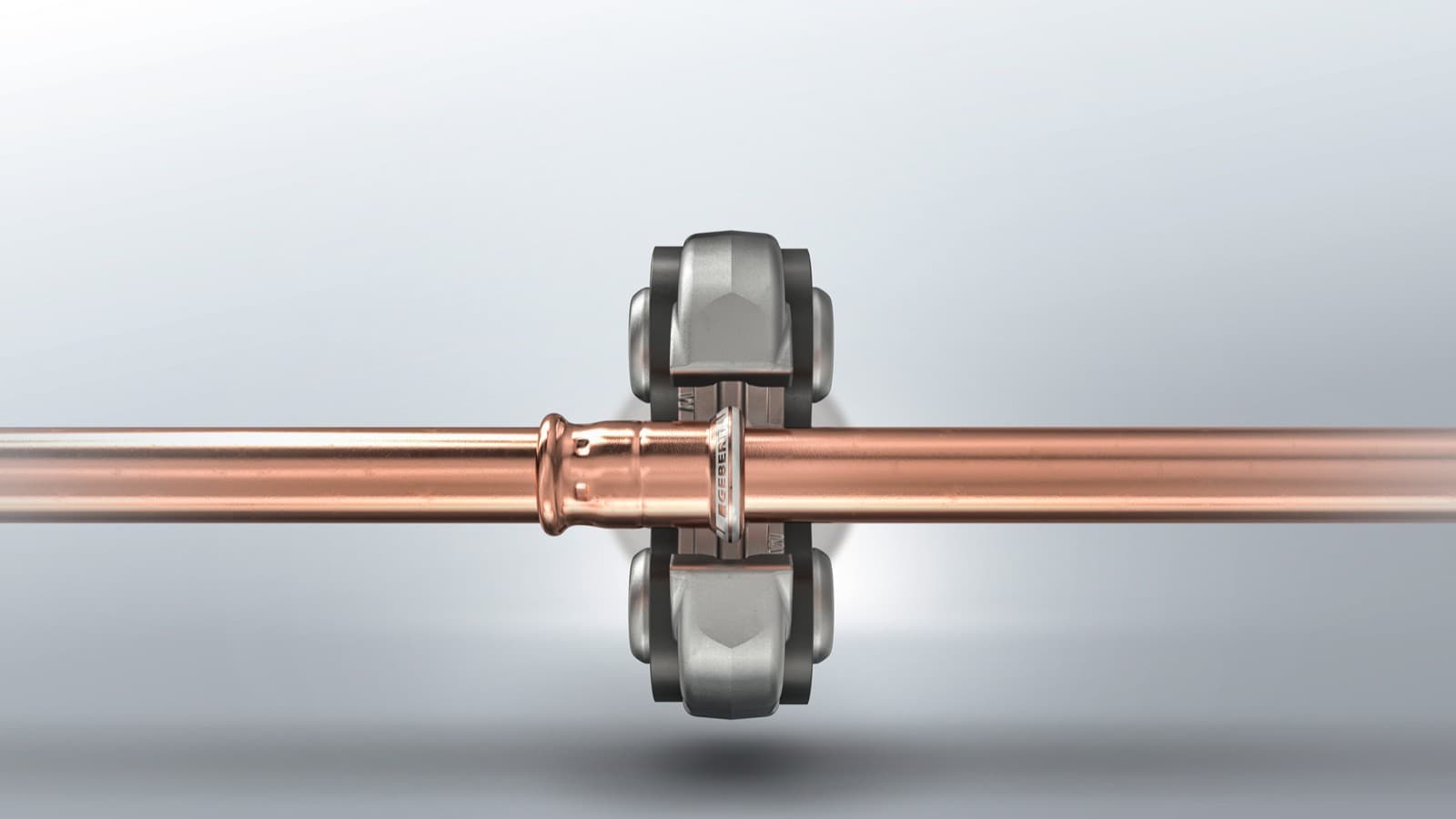

Um guia rápido de instalação
A Geberit oferece uma gama abrangente de ferramentas, mandíbulas e colares de compressão para a instalação de tubos e acessórios Geberit Mapress.
Nota: O processo de instalação do Geberit Mapress d12 a d88,9 é diferente do do Geberit Mapress d108.
Gama de produtos Geberit Mapress Cobre Artigos, informações técnicas e muito mais
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Perguntas frequentes sobre o Geberit Mapress Cobre
Geberit Mapress Cobre pode ser combinado com outros materiais?
A Geberit disponibiliza vários adaptadores para outros sistemas de tubagens, incluindo o Geberit Mepla. Não aconselhamos a utilização do Geberit Mapress Cobre com outros materiais.
A Geberit também disponibiliza tubos de cobre?
Não. Geberit Mapress Cobre inclui uma vasta gama de acessórios. Recomendamos a utilização destes acessórios com tubos que cumpram a norma DIN 1057 nas classes de resistência R220, R250 e R290.
Para que aplicações é adequado Geberit Mapress Cobre?
Geberit Mapress Cobre pode ser utilizado numa vasta gama de aplicações, incluindo água potável, combustíveis para motores, óleos e vários gases.
Pode encontrar mais informações sobre a sua resistência a determinados meios no catálogo de aplicações industriais.
