Projeto residencial com Geberit Supertube Europakarree Erfurt (Alemanha)
A tecnologia Geberit SuperTube foi escolhida para o projeto residencial Europakarree, permitindo uma drenagem eficiente, uma instalação simplificada e uma maior flexibilidade de planeamento.

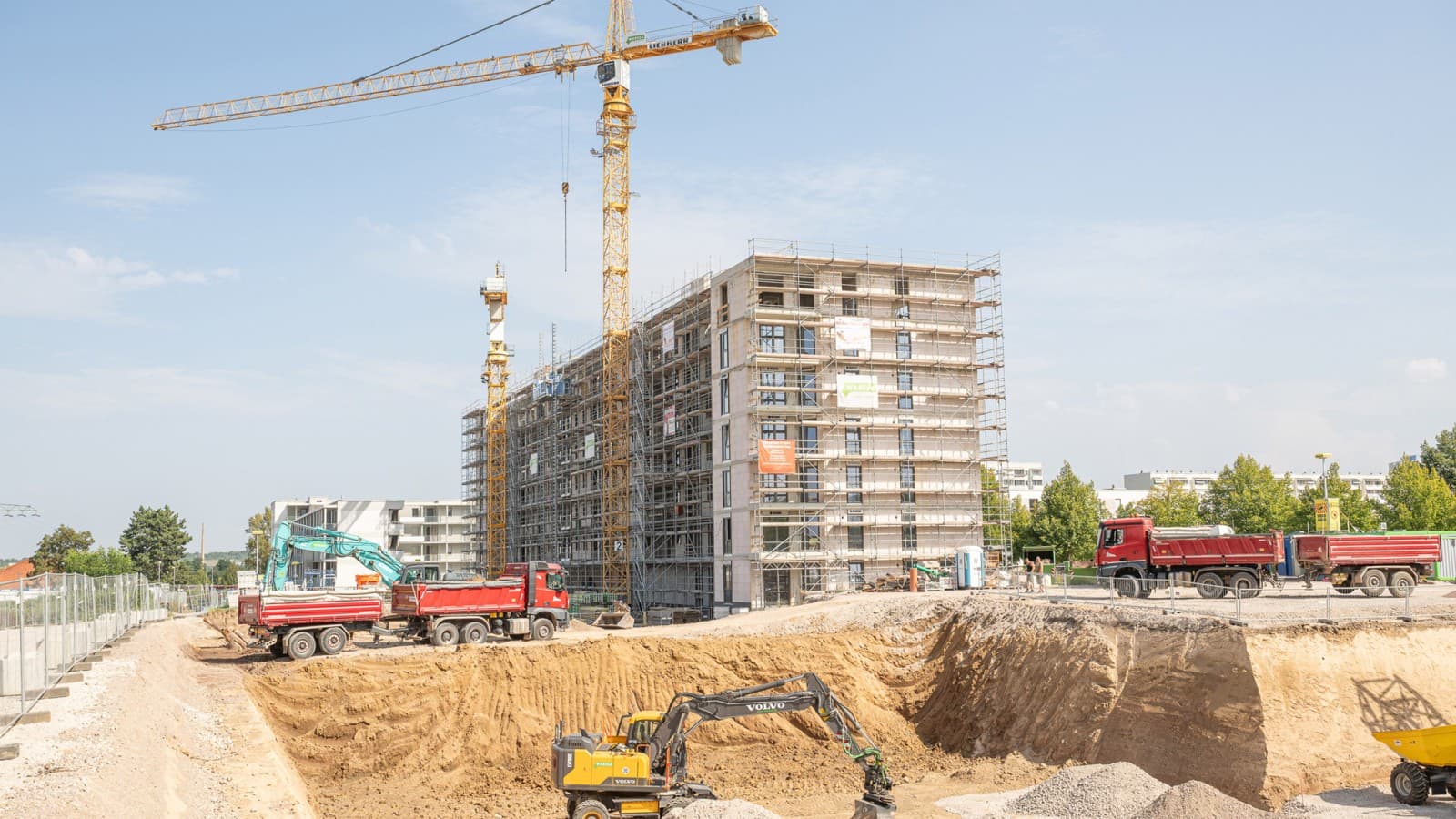

O projeto de desenvolvimento residencial Europakarree Erfurt está a criar cerca de 600 apartamentos modernos e de alta qualidade, incluindo unidades próprias, para arrendamento e de habitação social. Na fase H da construção, a tecnologia SuperTube com o sistema de drenagem Geberit Silent-Pro foi utilizada pela primeira vez em sete pisos.
O sistema impressionou todos os envolvidos com as suas claras vantagens, incluindo uma gestão otimizada do fluxo, menor necessidade de espaço, instalação mais rápida e menor consumo de materiais.
Um grande desafio em edifícios residenciais complexos é garantir que a altura das divisões é respeitada. O Geberit SuperTube também se destaca neste aspeto, pois permite a instalação de tubos horizontais sem inclinação a alturas até 6 metros. Isto facilita muito o cumprimento dos requisitos.
Geberit SuperTube já foi selecionado para as próximas fases de construção do empreendimento residencial.
Resumo do projeto
Planeamento fiável para construção residencial
Em projetos residenciais, as colunas de esgoto com mais de 10 metros são comuns e representam um desafio em termos de normas.
Planejamento simplificado
O Geberit SuperTube facilita muito a instalação de tubagens de descarga.
Conformidade com a altura do ambiente
A tecnologia SuperTube permite a instalação de tubagens horizontais sem inclinação (até 6 metros para d110).
Instalação eficiente

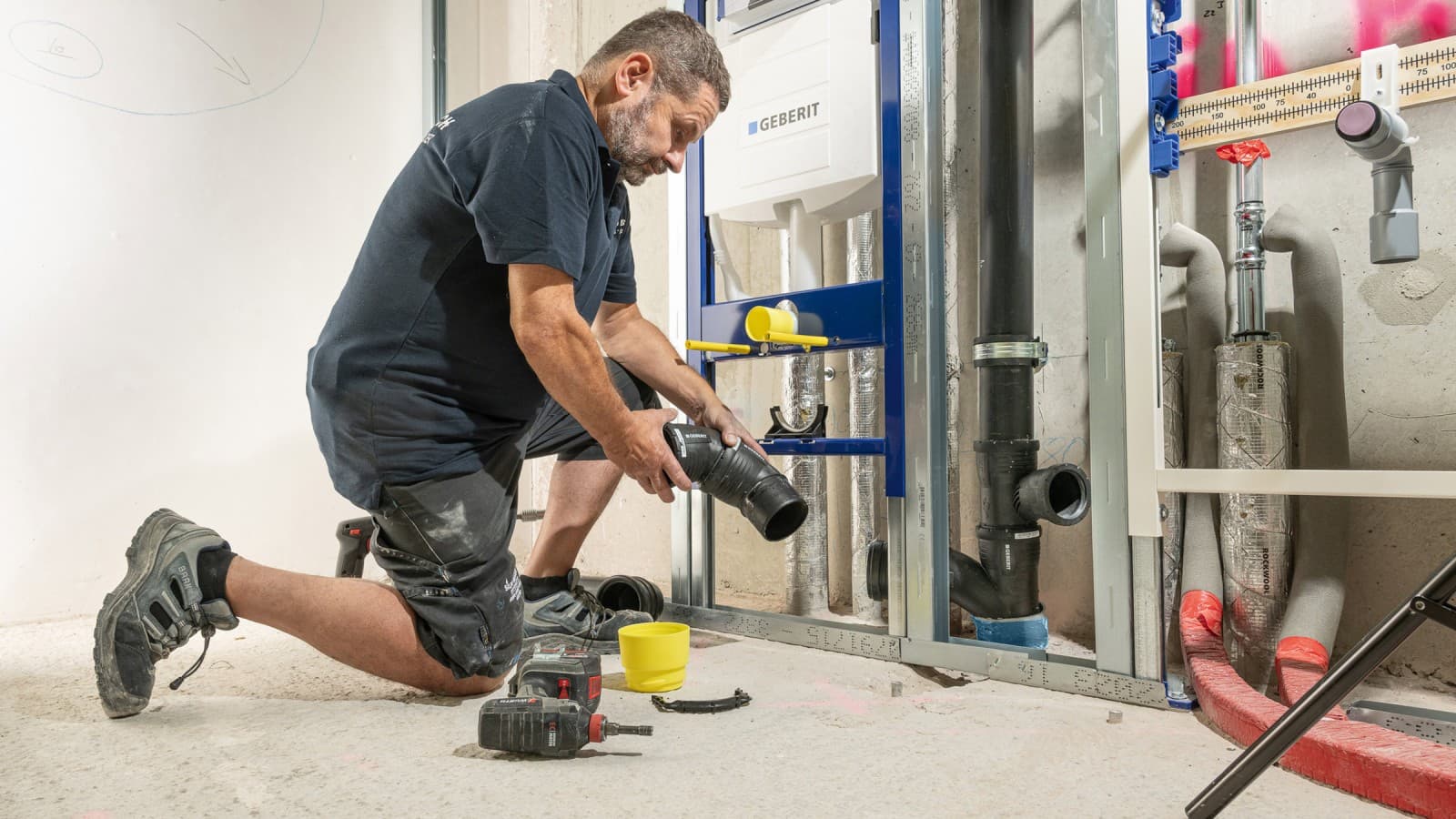

Não ter de utilizar tubos de derivação reduz a quantidade de material necessária e o esforço de instalação.
Testemunho do cliente
O espaço adicional significa mais altura livre. Em projetos de construção anteriores, deparávamo-nos frequentemente com a altura do teto no rés-do-chão a rondar os 2,20 m e, por vezes, era mesmo impossível instalar um tubo de descarga no teto. Com o SuperTube, temos muito menos problemas de espaço, o que constitui uma grande vantagem. Não estamos a falar de grandes quantidades de espaço – talvez 10 cm. Mas isso é suficiente para resolver muitos problemas.
Tem um projeto semelhante? Encontraremos a solução certa para si.
O projeto Conformidade com as alturas dos quartos
O planeamento e a construção de edifícios residenciais de vários andares apresentam desafios únicos. Por exemplo, a deflexão horizontal das colunas de descarga – que, de acordo com a norma DIN 1986-100, exige uma inclinação – limita a altura do teto no piso térreo.
Além disso, qualquer coluna de descarga com mais de 10 metros de comprimento deve ter um tubo de derivação, o que ocupa espaço nas condutas de instalação e exige a perfuração do núcleo e medidas de proteção contra incêndios.
Na fase H da construção do Europakarree em Erfurt, houve uma exigência adicional: nas salas de reunião em áreas comuns, todos os tetos deveriam ter pelo menos 2,9 metros de altura. No entanto, a coordenação com outras equipas para suspender um tubo de derivação inclinado revelou-se um desafio.
Um desafio semelhante surgiu devido à altura livre numa passagem, onde não existia altura de suspensão suficiente para um desvio da coluna superior a 10 m.
A Solução Geberit Geberit SuperTube
Requisitos de altura cumpridos

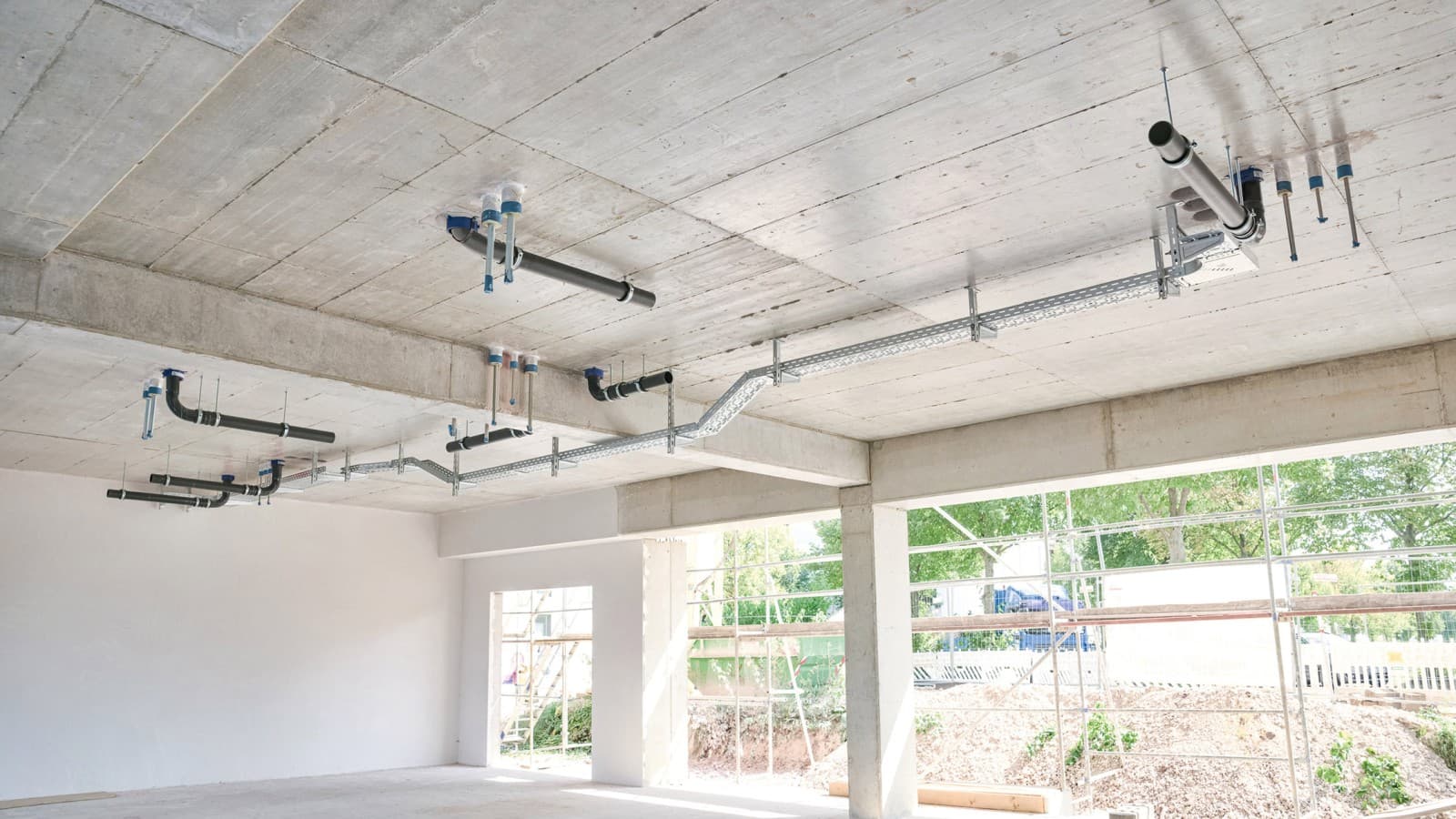

A utilização do Geberit Silent-Pro SuperTube permitiu à equipa instalar tubagens horizontais até 6 metros sem inclinação. Isto facilitou o cumprimento dos requisitos de altura do ambiente.
Menos tempo, menos material, mais espaço
Ao utilizar apenas uma coluna de exaustão sem tubo de derivação, o sistema reduz a quantidade de material necessária, simplifica a instalação e minimiza o esforço envolvido na implementação de medidas de proteção contra incêndios em cada piso.
Com um total de 32 colunas de exaustão, a equipa conseguiu eliminar a necessidade de muitos componentes, incluindo perfuração de núcleo, rejuntamento de teto e mangas de proteção contra incêndio, uma vez que apenas era necessário um tubo por coluna.
A otimização da hidráulica também permitiu à equipa reduzir a dimensão do tubo de DN 100 para DN 90. A não necessidade de instalar tubos de derivação significou que foram necessários menos metros de tubo, libertando espaço adicional na conduta de instalação. Isto facilitou o planeamento do layout dos tubos de ventilação e dos cabos elétricos.
No geral, isto representou uma grande poupança de material e de tempo — cerca de 160 horas de trabalho.

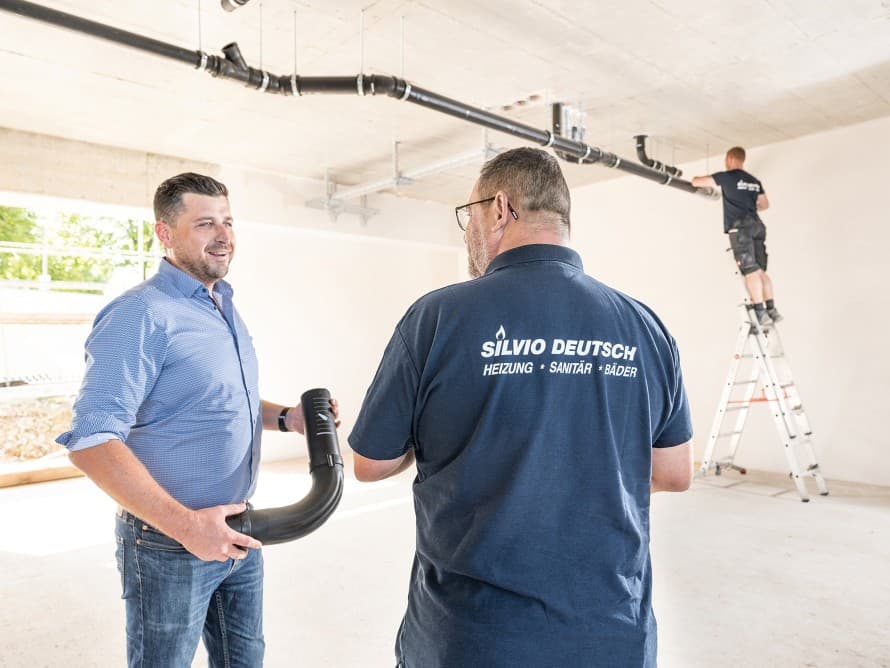

Excelente apoio desde o planeamento à execução
Marcel Roth, gestor de projectos da empresa de instalação Silvio Deutsch GmbH, já conhecia a tecnologia Geberit SuperTube e o seu princípio de funcionamento através de um evento “Nah-Dran“ da Geberit e da nossa revista para clientes.
Rapidamente se tornou claro que o sistema era perfeito para as necessidades do projeto Europakarree. A planeadora Claudia Sanno, o gestor de projetos Marcel Roth e o responsável de vendas da Geberit, Fabian Ritter, trabalharam em estreita colaboração no planeamento.
A experiência do responsável de vendas da Geberit conquistou a equipa do projeto e transmitiu confiança no novo sistema.
Durante uma reunião no local, Fabian Ritter explicou as soluções de proteção contra incêndios necessárias aos instaladores e respondeu a perguntas sobre a instalação. Os técnicos descreveram a instalação do sistema SuperTube como simples e eficiente. Ficaram muito satisfeitos com o apoio prestado pelo responsável de vendas da Geberit.
Geberit SuperTube em aplicações subsequentes
Após a experiência positiva do atual projeto, Claudia Sanno e Marcel Roth planeiam utilizar a tecnologia inovadora em fases futuras da construção da Europakarree. A licitação para a próxima fase de construção já foi aberta.

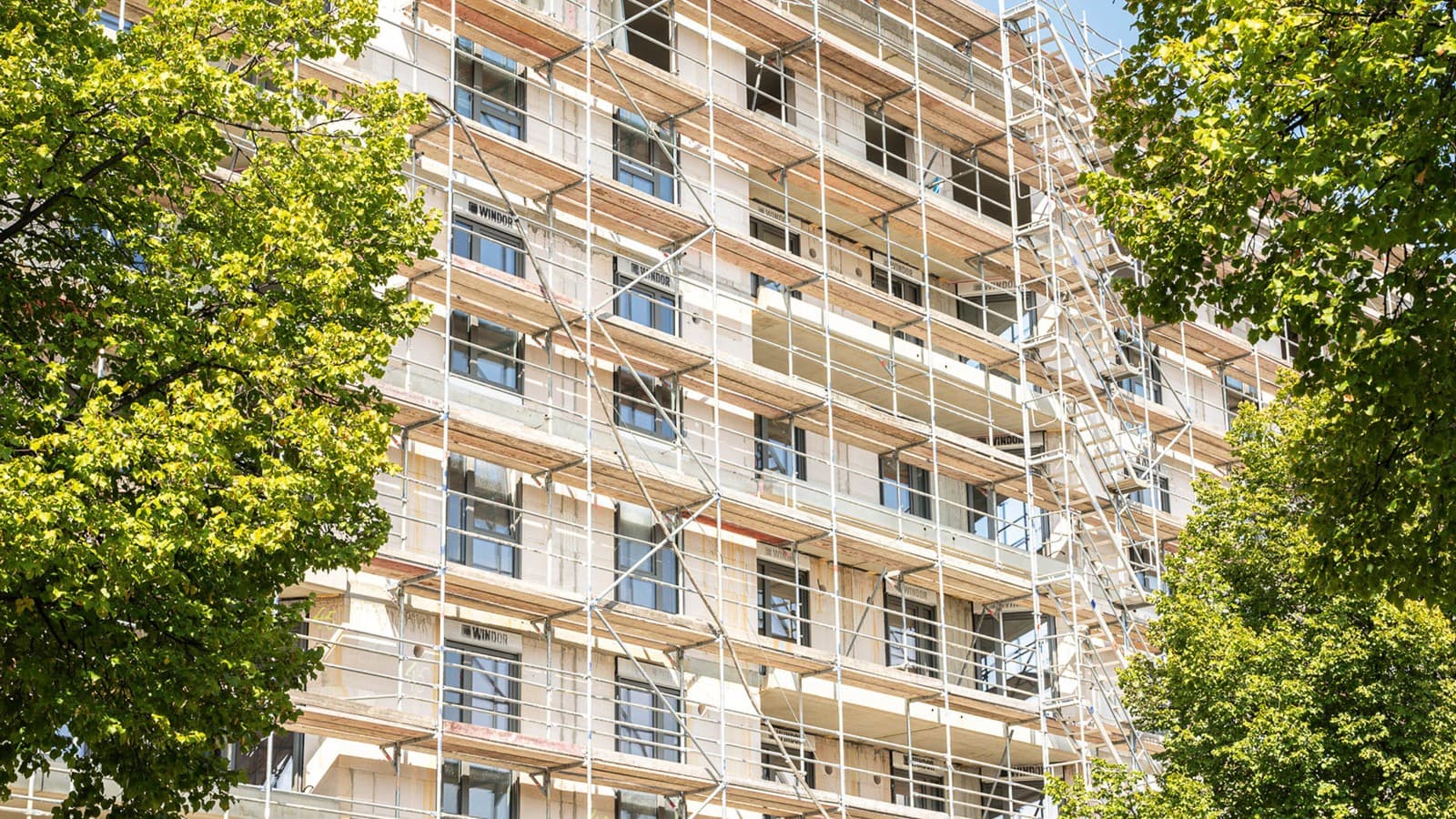

Na fase H do projeto Europakarree Erfurt estão a ser construídos 76 novos apartamentos.

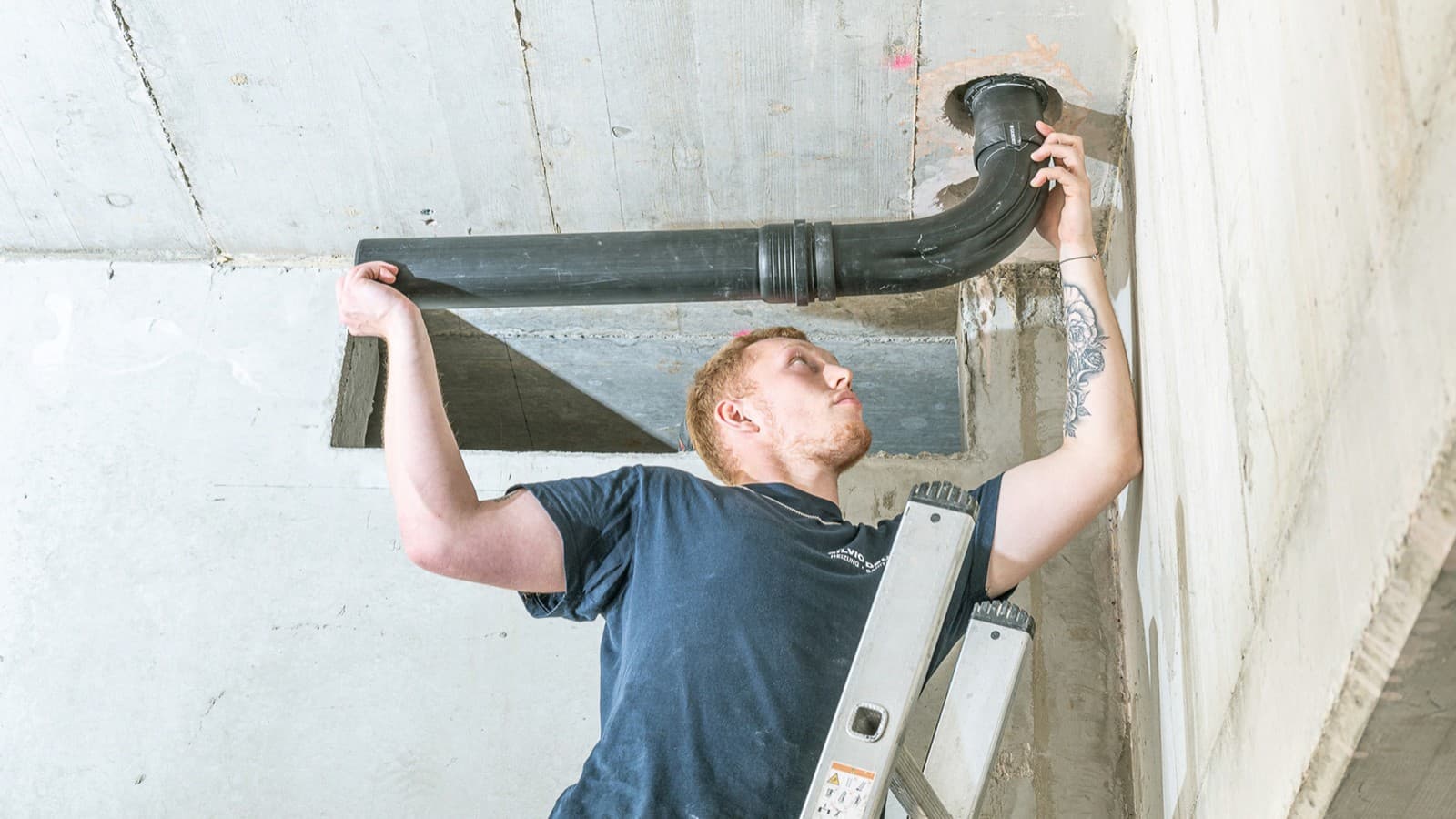

Apenas uma passagem de tubagem no teto em vez das duas anteriores: o Geberit SuperTube reduz para metade o esforço necessário para a perfuração do núcleo, proteção contra incêndios e betumagem do teto.

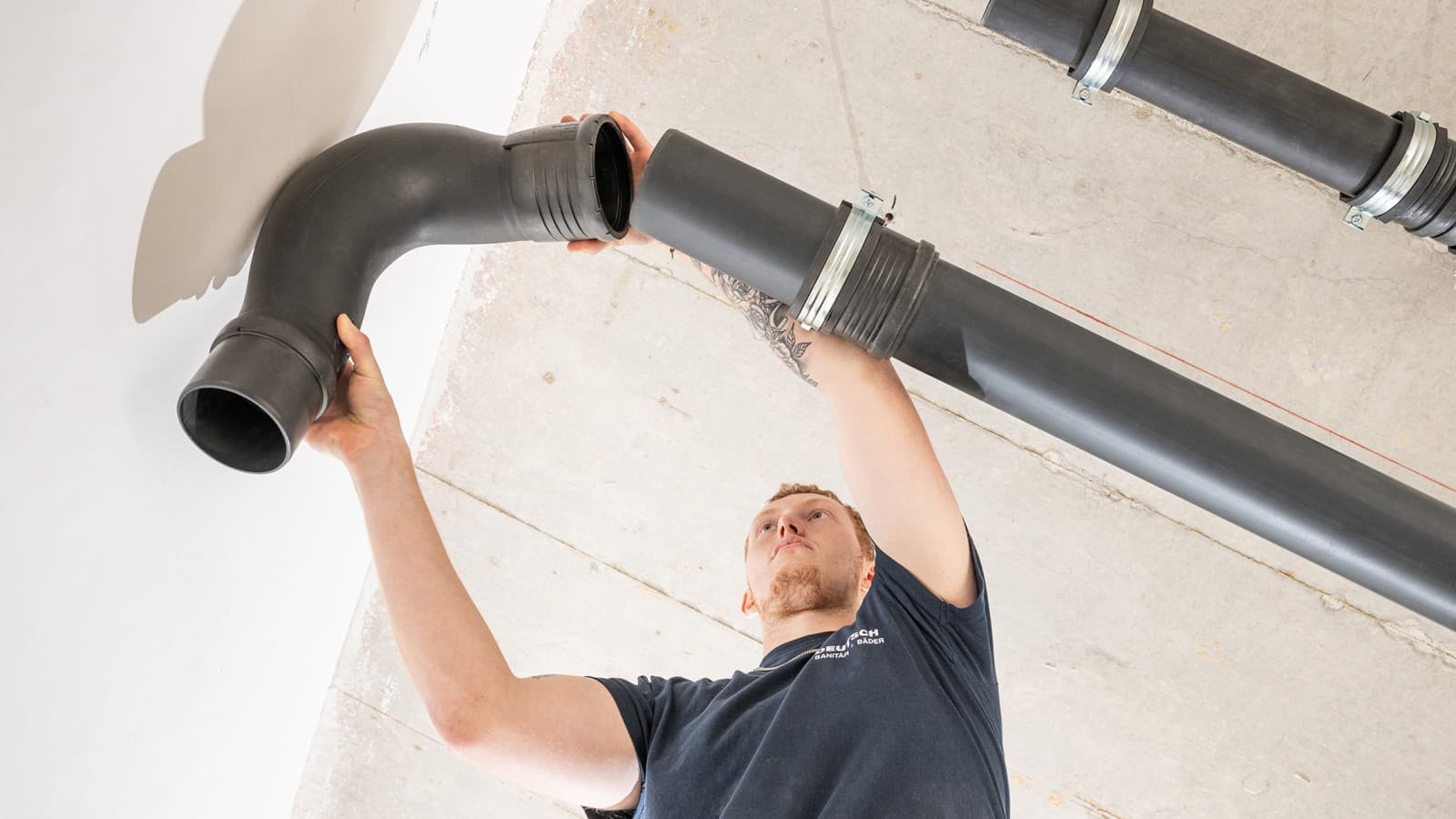

O Geberit Silent-Pro SuperTube substitui as curvas convencionais por ligações hidraulicamente otimizadas e fáceis de instalar.

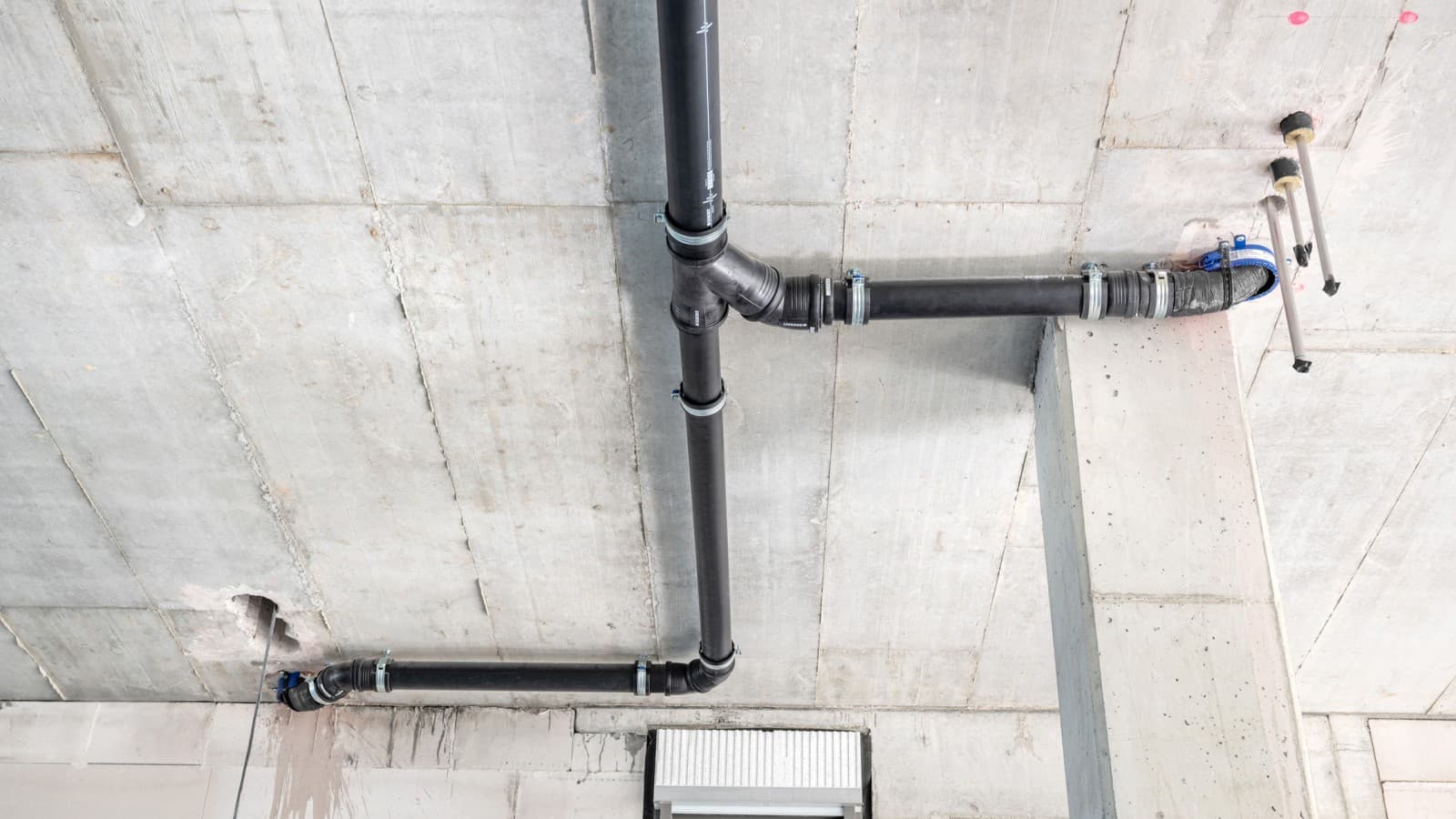

Ao eliminar os tubos de derivação, foi necessário instalar menos metros de tubagem.
Factos e números sobre o projeto
Geberit know-how
Produtos Geberit utilizados
- Geberit Silent-Pro
- Geberit SuperTube
Tecnologia Geberit SuperTube
A nossa tecnologia pioneira SuperTube economiza espaço na drenagem do edifício, facilita o planeamento em comparação com os sistemas de drenagem convencionais e cria mais espaço residencial e útil.
Perfil
Perfil
Empresa instaladora: Silvio Deutsch GmbH
Planeamento: Textor Planungsgesellschaft mbH
Gestão do projeto: Essenger Wohnungsbau GmbH
Periodicidade de utilização: Os apartamentos estão a ser ocupados temporariamente por funcionários do hospital.
Projetos relacionados
OMU 93 com Geberit Silent-db20 SuperTube

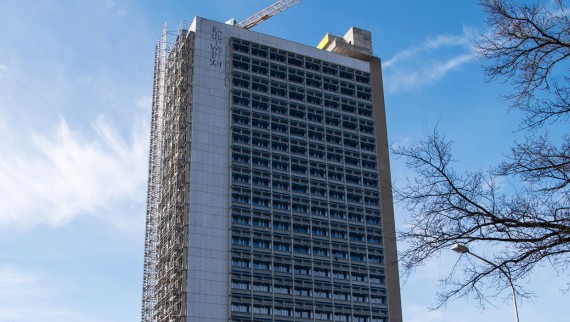

O arranha-céus OMU 93, de 17 andares, em Berna, foi transformado de um edifício de escritórios num edifício de apartamentos. As condutas não puderam ser alargadas por motivos estáticos, apesar da necessidade de um sistema de drenagem com isolamento acústico.
