Drenagem com economia de espaço com Geberit PE SuperTube New Alamein City em El Alamein (EG)

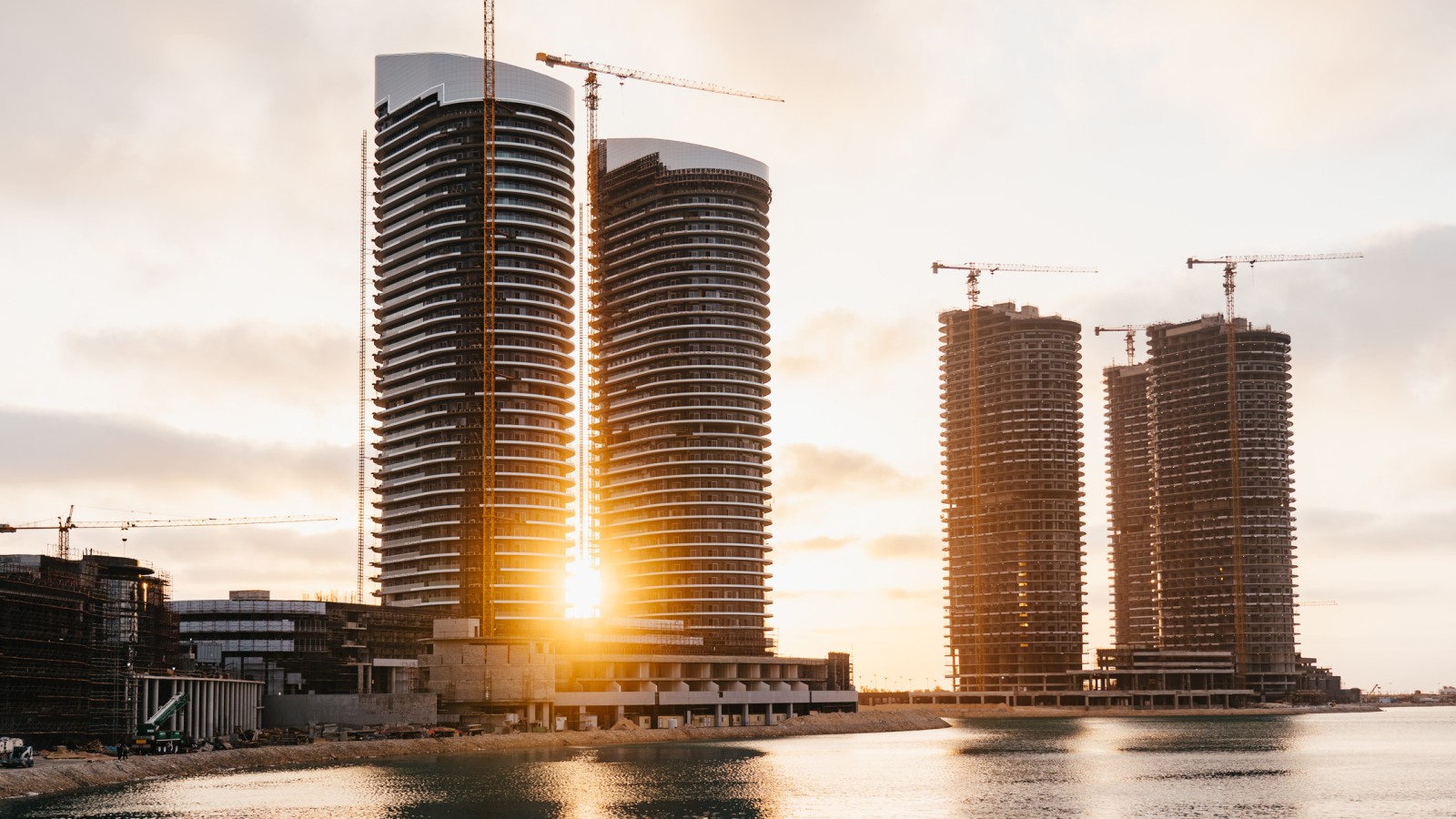

New Alamein City é um dos projetos de desenvolvimento urbano mais ambiciosos do Egito e está localizada na costa mediterrânica.
A cidade se estende por 200 quilómetros quadrados e abriga mais de três milhões de habitantes. O projeto consiste em edifícios residenciais de grande altura, hotéis de luxo, instalações culturais e infraestrutura pública que transformarão a região num moderno centro urbano.
Com redes de serviços públicos avançadas, um planeamento sustentável e um foco no turismo, a New Alamein City combina a vida costeira com um design vanguardista.
A tecnologia Geberit SuperTube utilizada nas Alamein Towers cumpriu os exigentes requisitos, alcançando a plena satisfação do cliente.
(Vídeo em inglês).
Descrição do projeto
Elevados requisitos para a drenagem

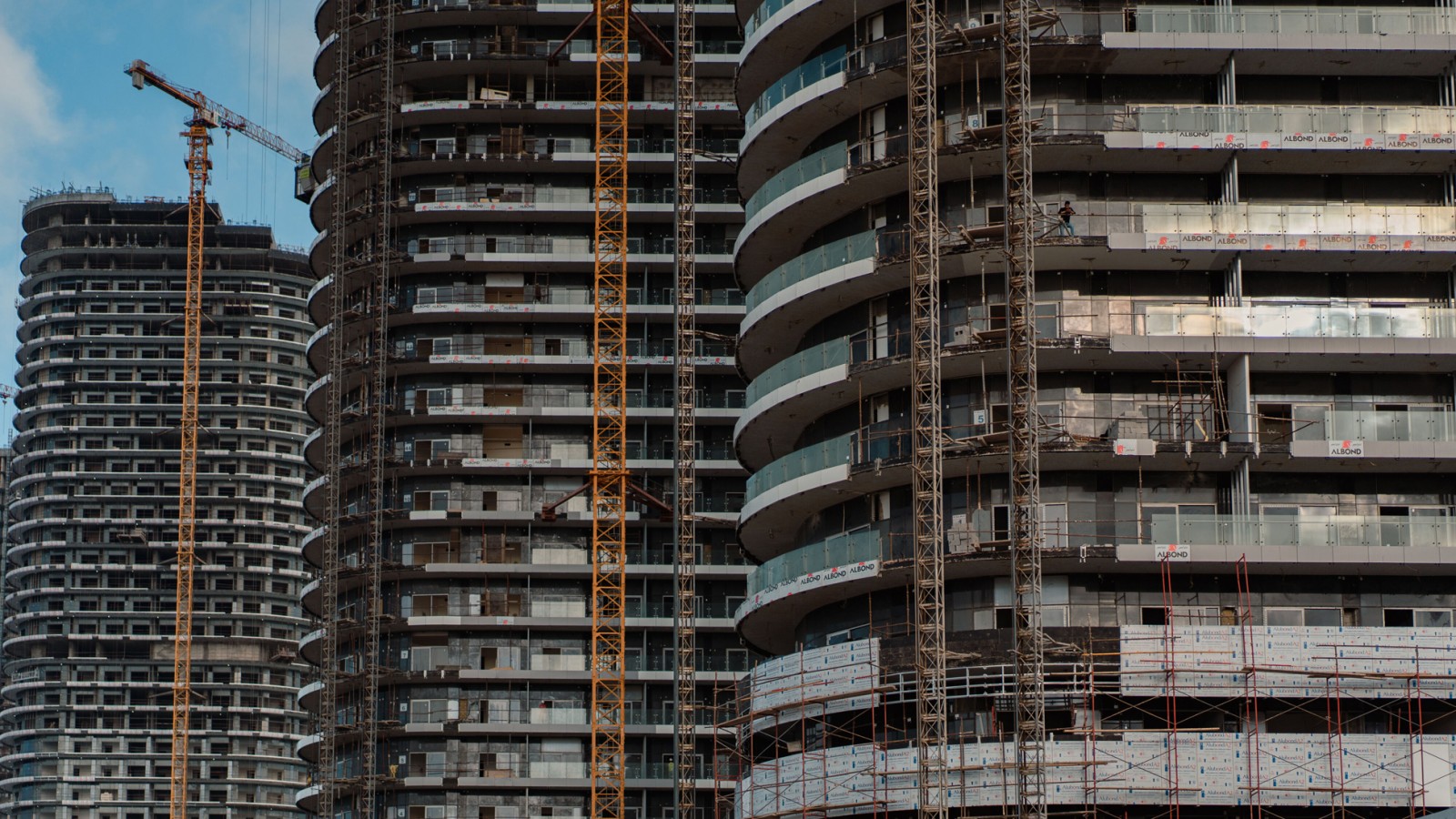

As 18 torres exigiram um sistema de drenagem de alta capacidade em condutas estreitas.
A tecnologia SuperTube como solução
O Geberit SuperTube economiza espaço nas condutas, criando mais espaço para áreas residenciais e pisos.
45% de economia de espaço para condutas de descarga
Graças à tecnologia Geberit SuperTube, apenas um terço das tubagens de descarga inicialmente previstas foram necessárias.
50% menos tempo de instalação
A redução do número de pilhas diminuiu significativamente o tempo de instalação.
Comentário do cliente
«O sistema requer menos espaço, utiliza menos material e é fácil de instalar, o que acelera todo o processo. Em suma, a tecnologia SuperTube torna o trabalho um verdadeiro prazer para todos no local da construção. Vale definitivamente o preço, porque poupa tempo, espaço e material.»
Hany Fouad, Diretor de Projetos da ORASCOM
Tem um projeto semelhante? Encontraremos a solução certa para si.
O resumo Sistema de drenagem para condutas de pequenas dimensões
Com 18 torres, o projeto New Alamein City é gigantesco e apresentava requisitos variados em termos de custo e tempo:
- Rápida realização do projeto
- Dutos extremamente estreitos planejados
- Alta qualidade a um preço favorável
- Parceiros confiáveis apoiando todas as fases do projeto
Atender a esses requisitos elevados teria sido quase impossível com um sistema de drenagem convencional.
A solução Geberit Tecnologia Geberit SuperTube
A inovadora tecnologia Geberit SuperTube conseguiu satisfazer estas elevadas exigências. Graças ao SuperTube, foi possível mudar de um sistema convencional de tripla pilha para um sistema mais simples. Isto permitiu poupar material, custos e espaço nas condutas.
- Redução de 162 para 54 pilhas de descarga.
- Poupança de cerca de 50% no tempo de instalação das pilhas de descarga.
- Poupança total de espaço de 210 m² (poupança: quase 1 milhão de dólares a 4760 dólares/m²).
- Custos de material até 34% mais baixos em comparação com um sistema de drenagem convencional.
Estas vantagens simplificam a instalação do sistema de drenagem, facilitando também as futuras tarefas de manutenção.

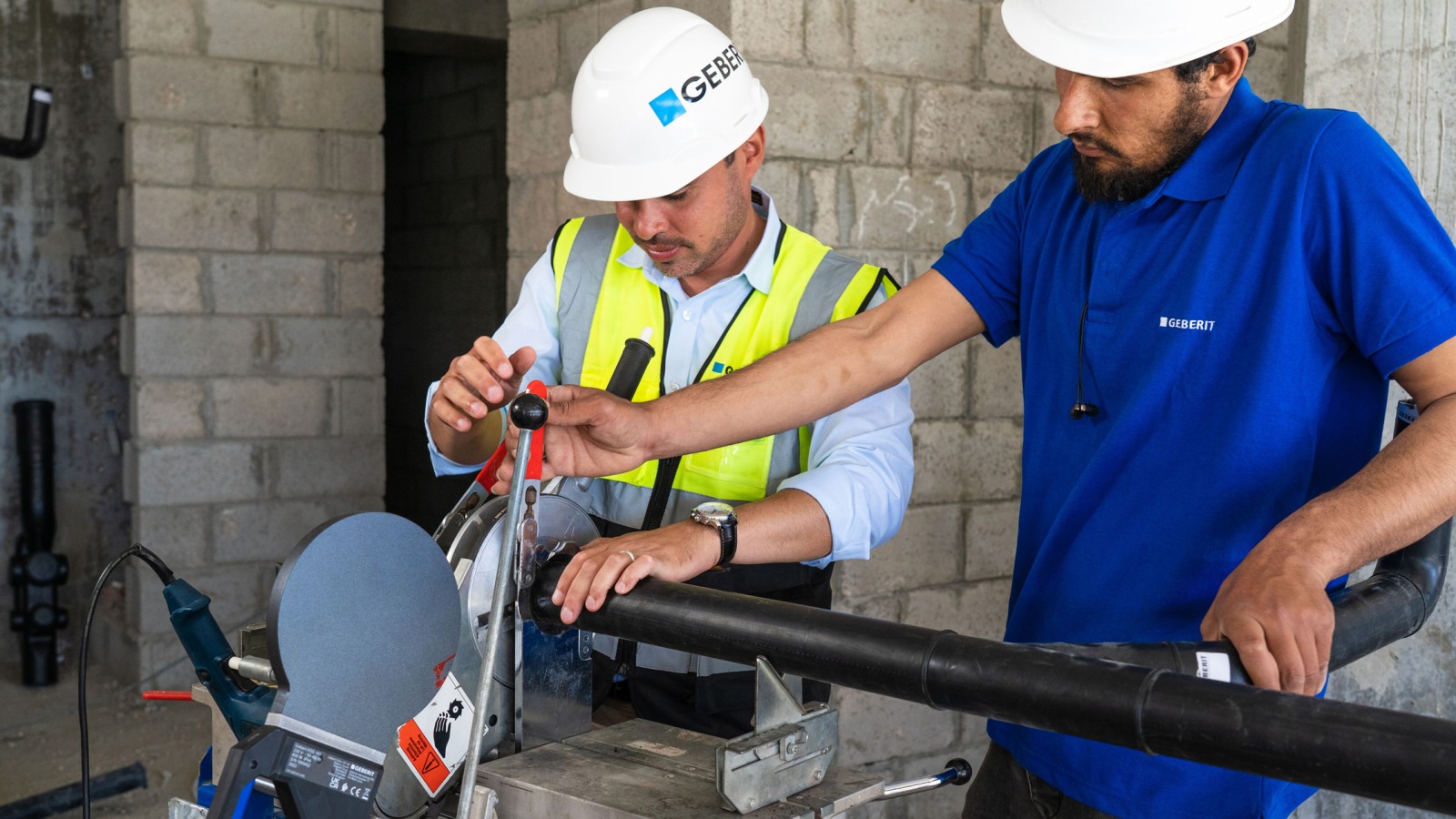

O cliente apreciou o apoio da Geberit ao longo de todo o projeto – desde o planeamento até à conclusão. Os contactos da Geberit estiveram disponíveis no local durante a instalação.

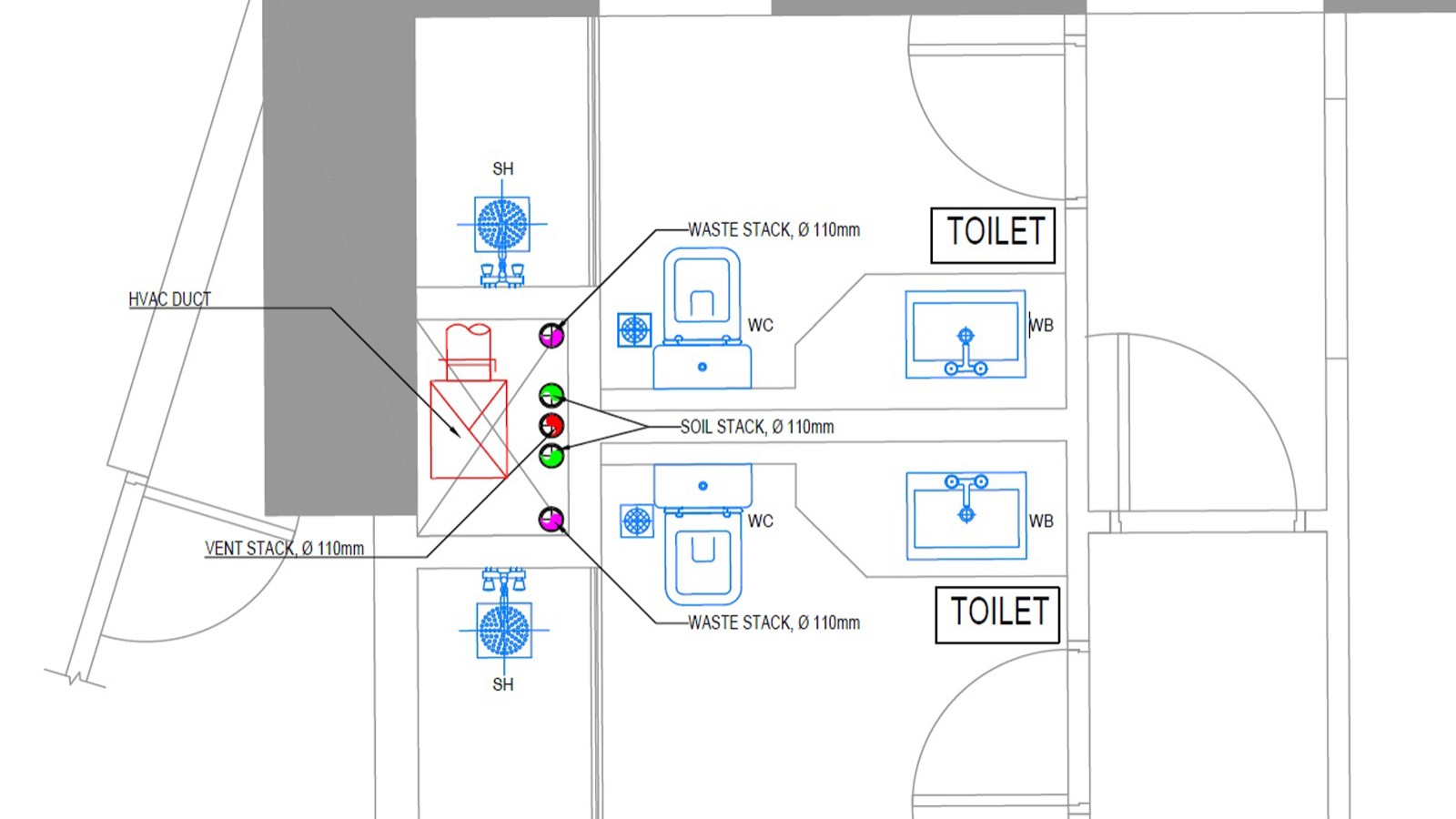

Plano original com tubagem em PVC: Os planos originais previam condutas extremamente estreitas, o que tornava praticamente impossível instalar um sistema de drenagem convencional em oito das torres.

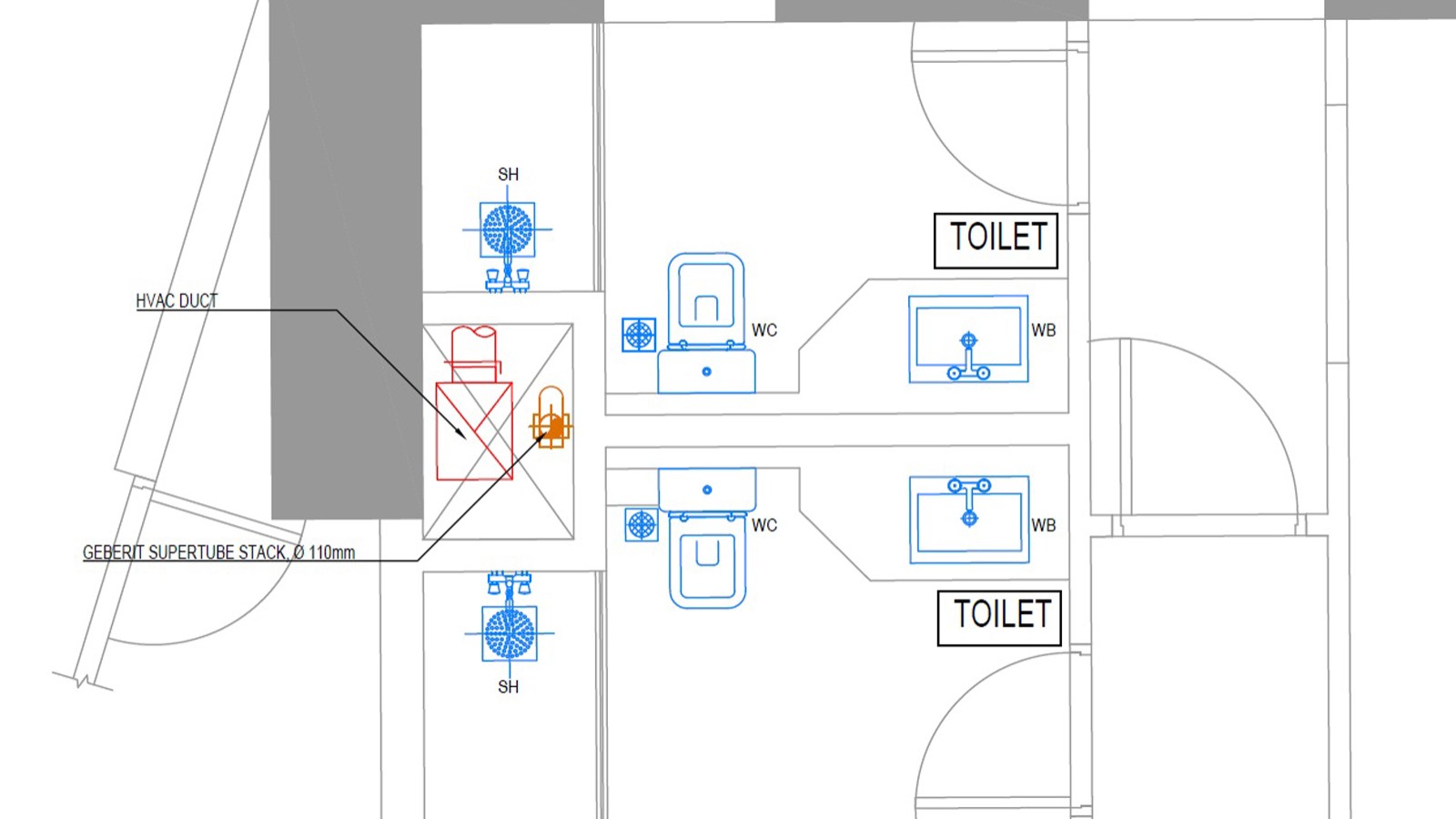

Construção com Geberit PE SuperTube: Com o Geberit SuperTube, apenas um terço das colunas de descarga originalmente planeadas foram necessárias. Isto permitiu ganhar metros quadrados adicionais de espaço útil em cada piso.

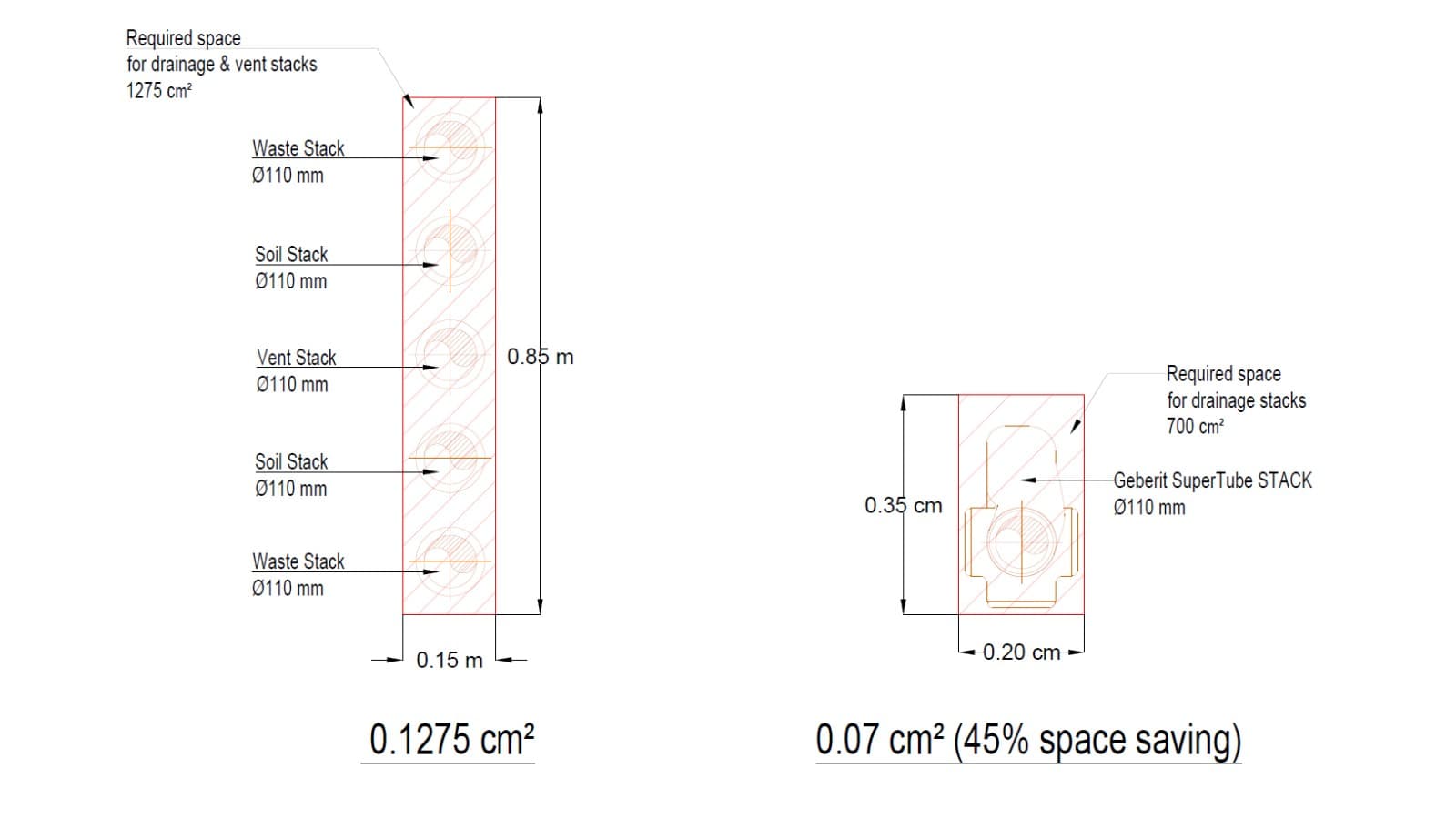

Comparação do espaço do duto: O plano original previa três tubos d110 para águas residuais, ventilação e solo, que ocupariam 0,1275 m² de espaço (à esquerda), enquanto apenas um único tubo d110 ocupando 0,07 m² era necessário para a coluna de descarga com Geberit SuperTube (à direita). Isso resultou numa economia de espaço de cerca de 45%.
Dados sobre o projeto
Geberit know-how
Produtos Geberit utilizados
- Geberit PE with SuperTube
Geberit PE SuperTube
O Geberit PE SuperTube oferece poupança de espaço em edifícios altos. Em comparação com um sistema convencional, proporciona uma elevada capacidade de descarga de 12 l/s, mas com uma dimensão mais reduzida de d110.
Dados do projeto
Dados do projeto
- Desenvolvedor: New Urban Communities Authority
- Arquitetos: Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Designers de interiores: Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Consultores de MEP: Shaker, Mito Consultants
- Empreiteiros: Orascom, Hassan Allam, CCC; Redcon; Dorra, Emco, Arb. contractors and Siac
- Número de torres: 18
- Altura: 224 m
- Andares: 32-44
- Casas de banho: 15.000
- Conclusão: 2023
Mais projetos com Geberit SuperTube
28 andares sem tubagem de ventilação secundária
Geberit Silent-Pro SuperTube foi utilizado pela primeira vez no arranha-céus residencial DS 90, em Viena, com 28 andares e uma base de seis andares. O sistema de drenagem com elevado isolamento acústico poupa espaço e é fácil de instalar.
Custodiar Sydney
A densificação dos arredores de Sydney começa de forma impressionante com as 180 George Towers e a Geberit desempenha um papel decisivo.
Produtos relacionados
Geberit PE
O Geberit PE é adequado para uma ampla gama de aplicações de drenagem em sistemas técnicos de edifícios e na indústria, graças às suas propriedades à prova de choques e resistência a produtos químicos.
Tecnologia Geberit SuperTube
A nossa tecnologia pioneira SuperTube economiza espaço na drenagem do edifício, facilita o planeamento em comparação com os sistemas de drenagem convencionais e cria mais espaço residencial e útil.

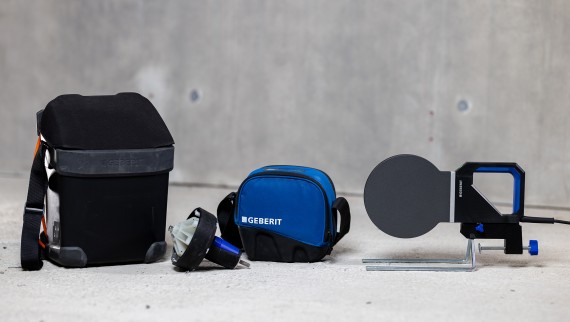

Ferramentas e acessórios
