Renovação sem grandes condutas Bloco de apartamentos OMU 93, Berna (CH)
Um antigo centro de investigação e edifício de escritórios transformado em apartamentos modernos. Para concluir a reabilitação do edifício, foi necessária uma capacidade de drenagem significativamente superior nas mesmas condutas estreitas, cumprindo simultaneamente os mais elevados requisitos de isolamento acústico. O novo sistema Geberit Silent-db20 SuperTube cumpriu todos os requisitos.
De edifício de escritórios a arranha-céus de apartamentos

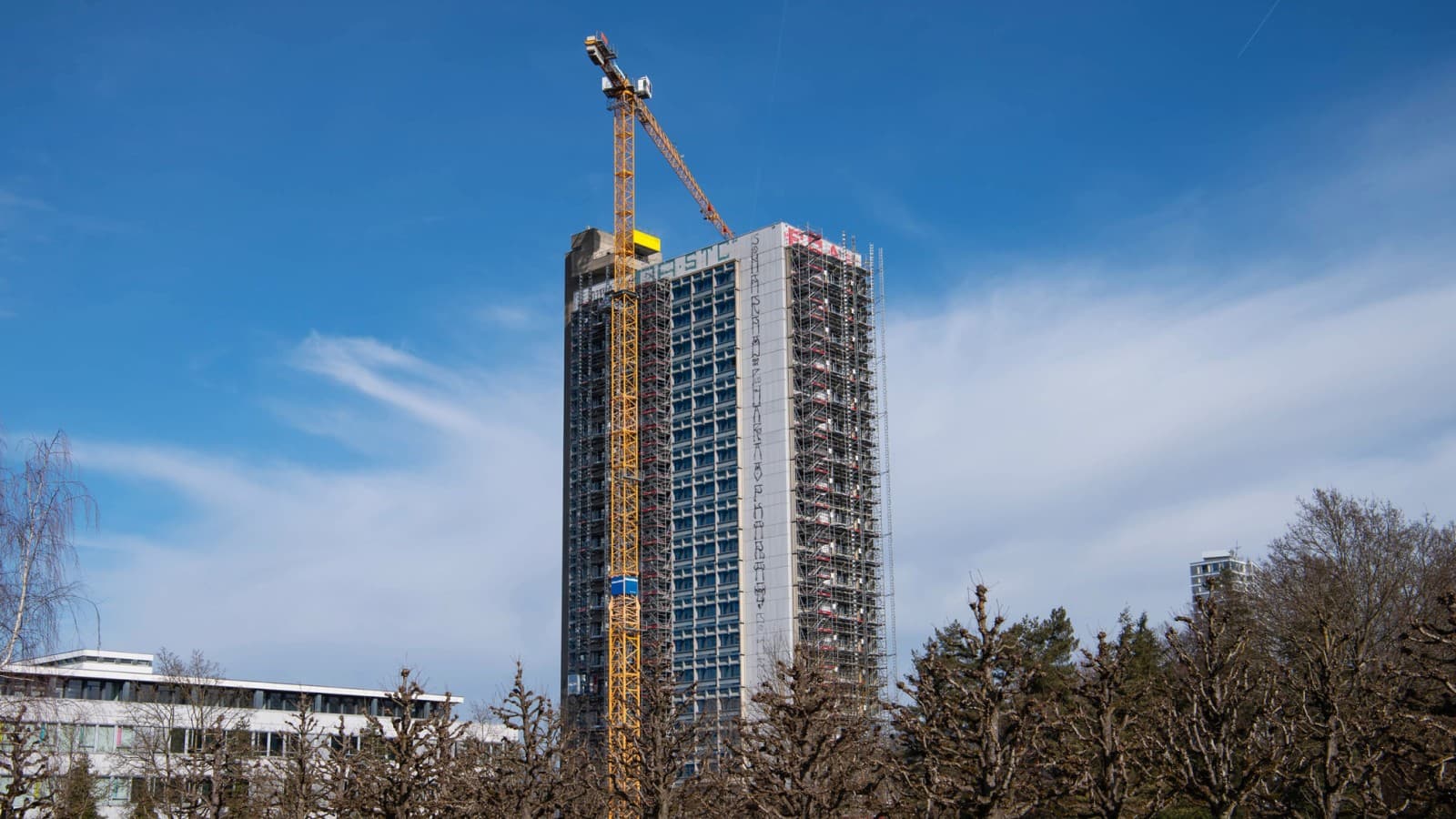

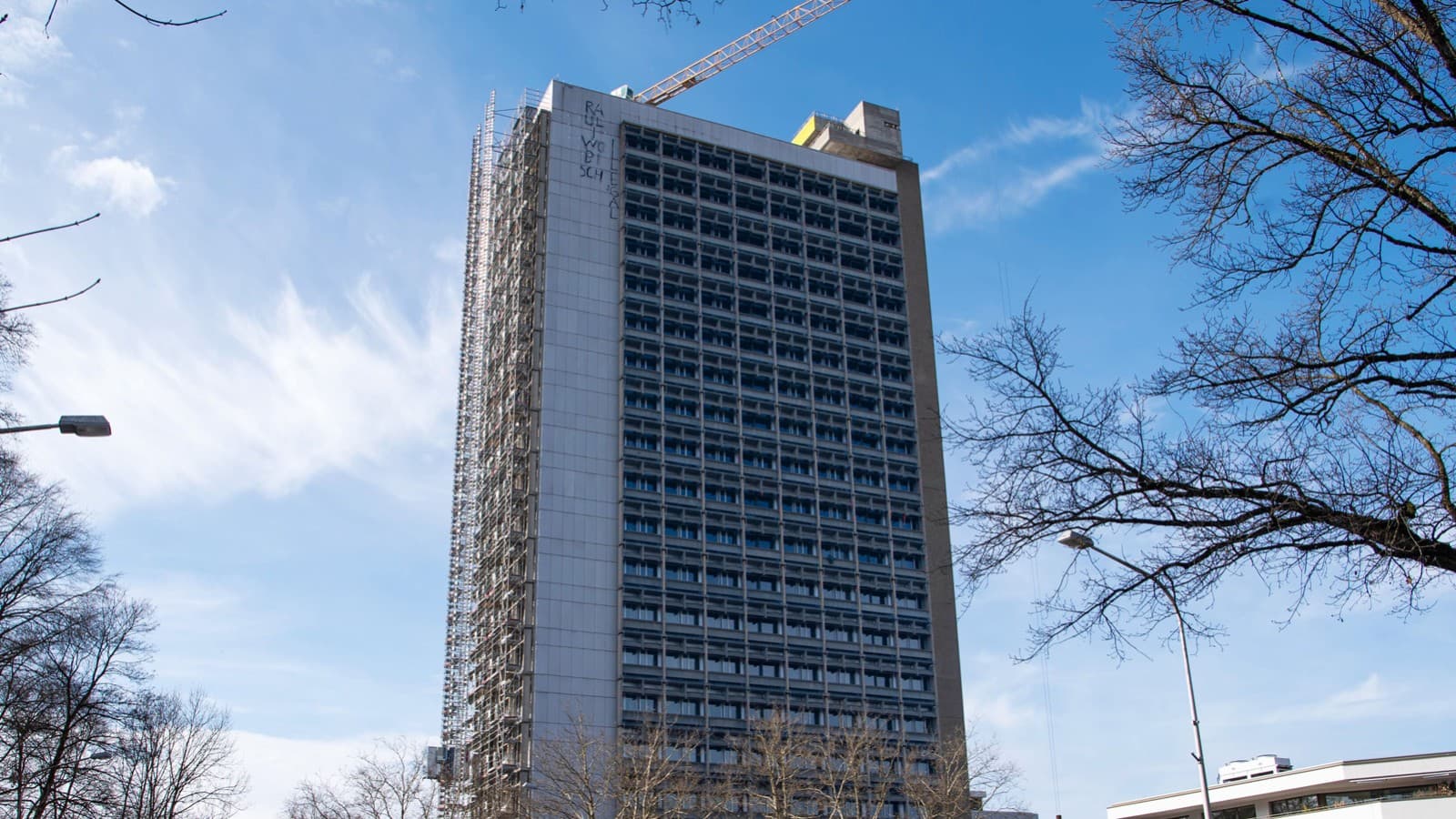

O edifício OMU 93 situa-se nos arredores de Berna e foi inspirado no estilo do arquiteto suíço-francês Le Corbusier.
A impressionante estrutura de betão à vista foi concluída no início da década de 1970 como um centro de investigação e utilizada pela antiga empresa estatal de comunicações PTT para melhorar as telecomunicações. Essa foi a finalidade do edifício até 2014, após o que foi utilizado por um curto período por pequenas empresas e instituições culturais.
Existem agora cerca de 90 apartamentos modernos distribuídos por 17 pisos e vários espaços públicos no rés-do-chão que revitalizaram a zona.
O sistema de drenagem Geberit Silent-db20 SuperTube cumpriu as elevadas exigências do projeto.
Descrição do projeto
Conversão em 87 apartamentos
O edifício foi totalmente esvaziado e transformado de um edifício de escritórios num edifício residencial. Algumas restrições estruturais não puderam ser alteradas.
Melhor desempenho com o Geberit Silent-db20 SuperTube
Por motivos estáticos, os promotores imobiliários tiveram de manter as condutas de drenagem estreitas existentes. A tecnologia Geberit SuperTube oferece uma excelente capacidade de drenagem e ocupa muito pouco espaço.
Requisitos mais exigentes em isolamento acústico
Geberit Silent-db20 SuperTube cumpriu os rigorosos requisitos de isolamento acústico aplicáveis aos edifícios residenciais.
Vantagem adicional: instalação rápida
Instalação até 40% mais rápida, graças às dimensões reduzidas dos tubos e à ausência de tubos de ventilação secundários.
Declaração do cliente
Os edifícios destinados a uso residencial exigem uma capacidade de drenagem significativamente maior do que os escritórios. No entanto, alterar as dimensões das condutas existentes estava fora de questão – tanto por razões estruturais como porque não queríamos reduzir o espaço habitável, que é dispendioso. A isto juntavam-se os rigorosos requisitos em matéria de isolamento acústico. Geberit Silent-db20 SuperTube surgiu na altura certa e resolveu o nosso problema.
Tem um projeto semelhante? Encontraremos a solução certa para si.
O que o projeto exigia Drenagem de alta capacidade com isolamento acústico
A conversão do edifício num espaço residencial implicou o aumento da taxa de drenagem necessária. Ao mesmo tempo, foi necessário cumprir requisitos rigorosos de isolamento acústico.
Para aumentar a taxa de escoamento, teriam normalmente sido necessárias tubagens com diâmetros entre d135 e d160, juntamente com uma tubagem de ventilação secundária adicional. No entanto, o tamanho das condutas não podia ser alterado por razões estáticas.
A empresa de planeamento sanitário Probst + Wieland enfrentou, por isso, um grande desafio no que diz respeito à drenagem do edifício.
A solução Geberit Geberit Silent-db20 SuperTube
A Geberit conseguiu oferecer à empresa de planeamento sanitário Probst + Wieland a solução perfeita com o sistema de drenagem Geberit Silent-db20 SuperTube.

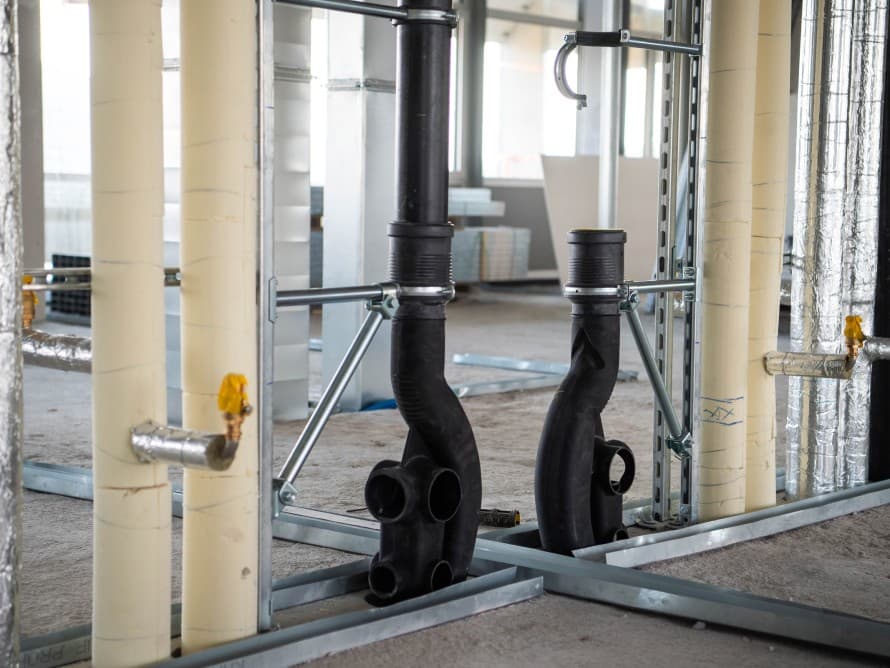

Os tubos de escoamento Geberit Silent-db20, altamente insonorizantes, garantem um escoamento silencioso e eficaz, enquanto a tecnologia SuperTube permite poupar espaço nas condutas. Além disso, o planeamento de todo o sistema de drenagem foi incrivelmente fácil.
- Apesar da altura do edifício e do elevado número de unidades habitacionais, o promotor imobiliário conseguiu atingir a maior taxa de escoamento utilizando apenas algumas colunas de escoamento – sem quaisquer tubos de ventilação a correrem em paralelo.
- Nos pontos em que os tubos mudam de direção, não é necessário um desvio para a zona de ligação proibida.
- O projeto exigiu apenas tubos de d110, em vez de tubos de escoamento com diâmetros de d135 ou d160.
Outra vantagem foi a facilidade e a eficiência com que se conseguiram instalar as condutas contínuas sem ventilação secundária nos condutos estreitos. O tempo de instalação foi cerca de 30 a 40 por cento inferior ao de uma solução convencional.
Dados e números relativos ao projeto
Geberit know-how
Produtos Geberit utilizados
- Geberit Silent-db20 SuperTube
Projeto
Projeto
Cliente: Turidomus (fundo de investimento imobiliário)
Arquiteto: LYRA
Design: Guggisberg Kurz AG
Número de andares: 17
Unidades residenciais: 87
Conclusão: 2026
