Tubagens para gás, ar comprimido, água e drenagem de coberturas Swisspearl, Niederurnen (Suíça)
Para o seu novo armazém de produção, a Swisspearl – fabricante de produtos de fibrocimento – utilizou uma linha de sistemas de tubagem da Geberit que aliam funcionalidade, eficiência e design.
A Swisspearl – anteriormente denominada Eternit – produz materiais de construção para a estrutura de edifícios. Um dos principais destaques do novo edifício na sede da empresa é o seu conceito de energia sustentável, que inclui um sistema fotovoltaico de grande escala na cobertura, bem como um sistema fotovoltaico integrado na fachada do lado nascente, com cores coordenadas. O edifício demonstra, ainda, como as fachadas podem contribuir para a geração de energia.
Para a drenagem da cobertura foi utilizado o sistema sifónico Geberit Pluvia. Quanto à condução de outros fluidos – como gás, ar comprimido e água de refrigeração –, optou-se pelo sistema Geberit Mapress Aço Inoxidável. A tecnologia de união por compressão destacou-se pela facilidade de instalação, pela organização no traçado das tubagens e pela elevada estabilidade – um fator fundamental, mesmo quando se trabalha com tubagens de grande diâmetro.
Resumo do Projeto
Uma unidade de produção como cartão de visita
Uma fábrica de produção inovadora e de última geração com geração de energia integrada.
Drenagem de águas pluviais de alto desempenho
Drenagem de águas pluviais para grandes áreas de telhado utilizando o sistema Geberit Pluvia, que permite poupar espaço.
Distribuição segura de fluidos
Sistema Geberit Mapress Aço Inoxidável para ar comprimido, gás e refrigeração, mesmo em grandes dimensões.
Tem um projeto semelhante? Encontraremos a solução certa para si.
A solução Geberit Produtos para diferentes aplicações
Geberit Pluvia até d315 e Geberit Mapress d76
O sistema Geberit Pluvia foi utilizado para drenar os 8.000 m² de área do telhado. Este sistema drena as águas pluviais de forma eficiente e compacta, integrando-se perfeitamente no projeto técnico geral.
Quatro linhas de tubagem foram suficientes para transportar a água por toda a extensão do edifício (112 m), com um tubo de drenagem para cada secção. O diâmetro dos tubos aumenta progressivamente à medida que mais água entra pelas válvulas de entrada. Pouco antes do tubo de drenagem, os tubos atingem um diâmetro de d315; este é o tamanho máximo.
“Precisam de ser capazes de evacuar uns impressionantes 235 litros por segundo“, afirma Jürg Menzi, gestor de projectos da Swisspearl. Isto equivale aproximadamente ao volume de uma banheira e meia.
As tubagens Geberit Mapress Aço Inoxidável para gás, ar comprimido e refrigeração — com um diâmetro considerável de 76,1 mm — foram instaladas sob o teto, a uma altura de cerca de 6 metros. A tecnologia de união por compressão tornou a instalação dos tubos rápida e eficiente, uma clara vantagem quando se trabalha nesta altura.

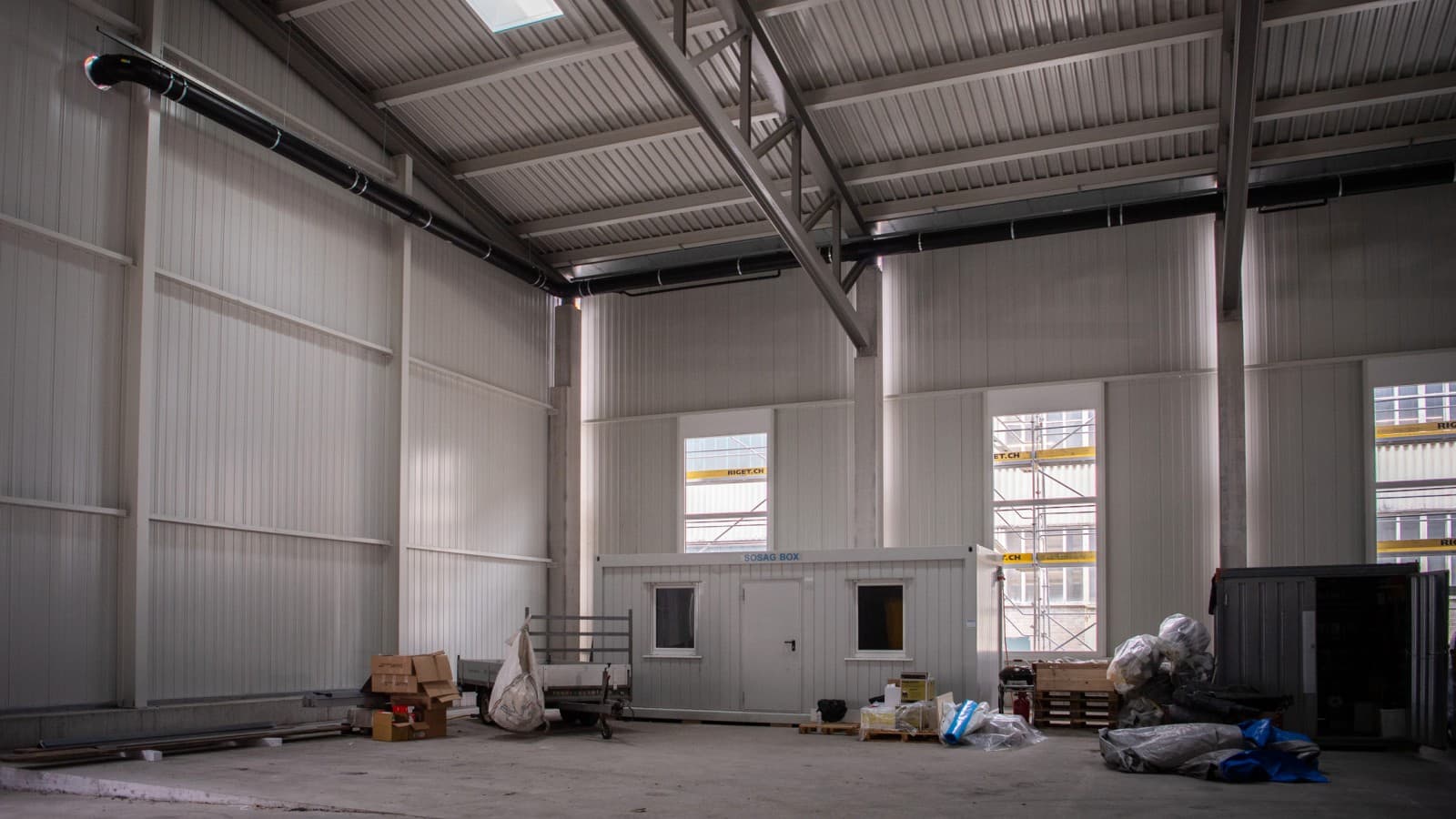

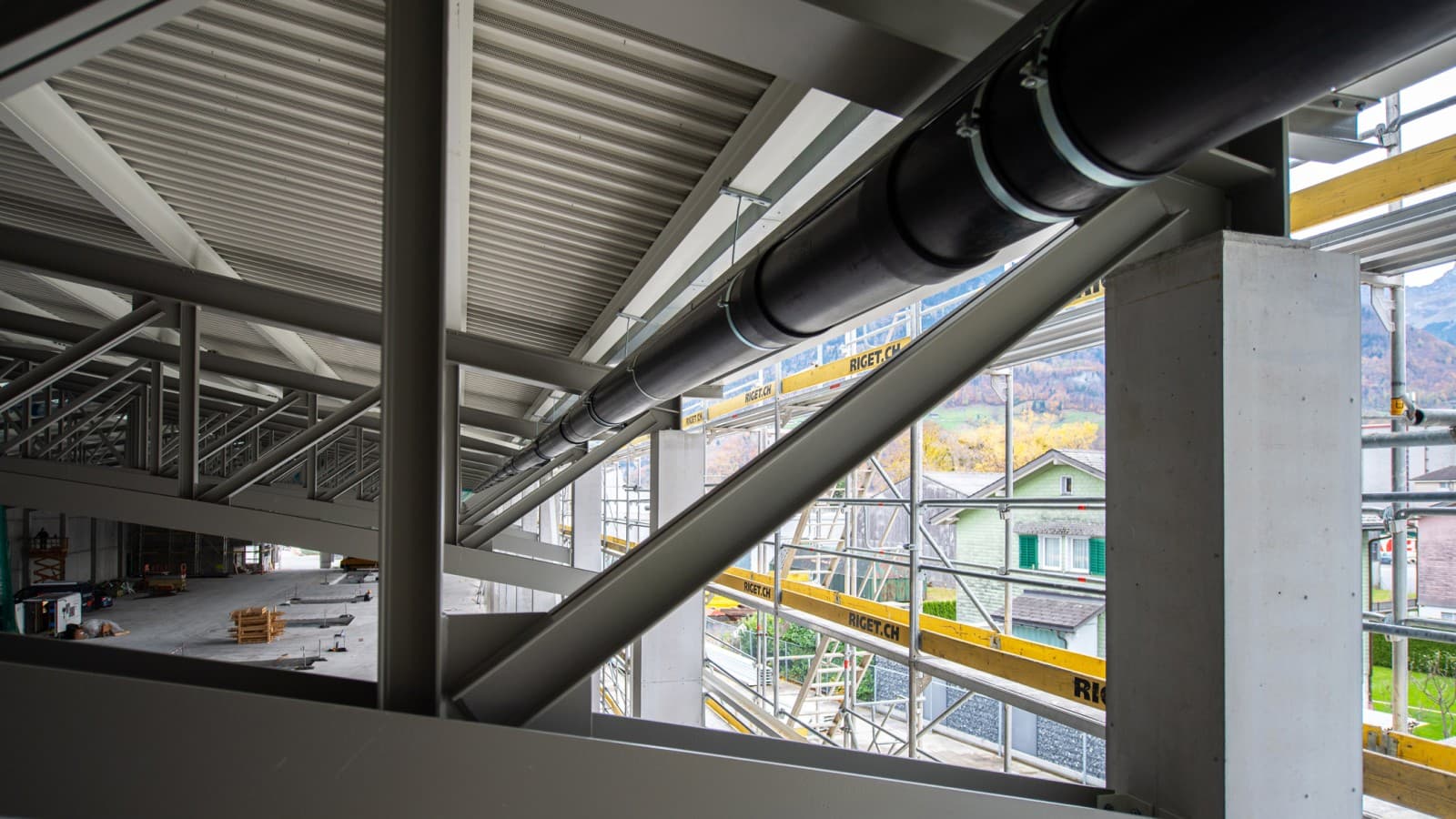

O sistema de tubagem Geberit Pluvia drena de forma fiável a grande cobertura.

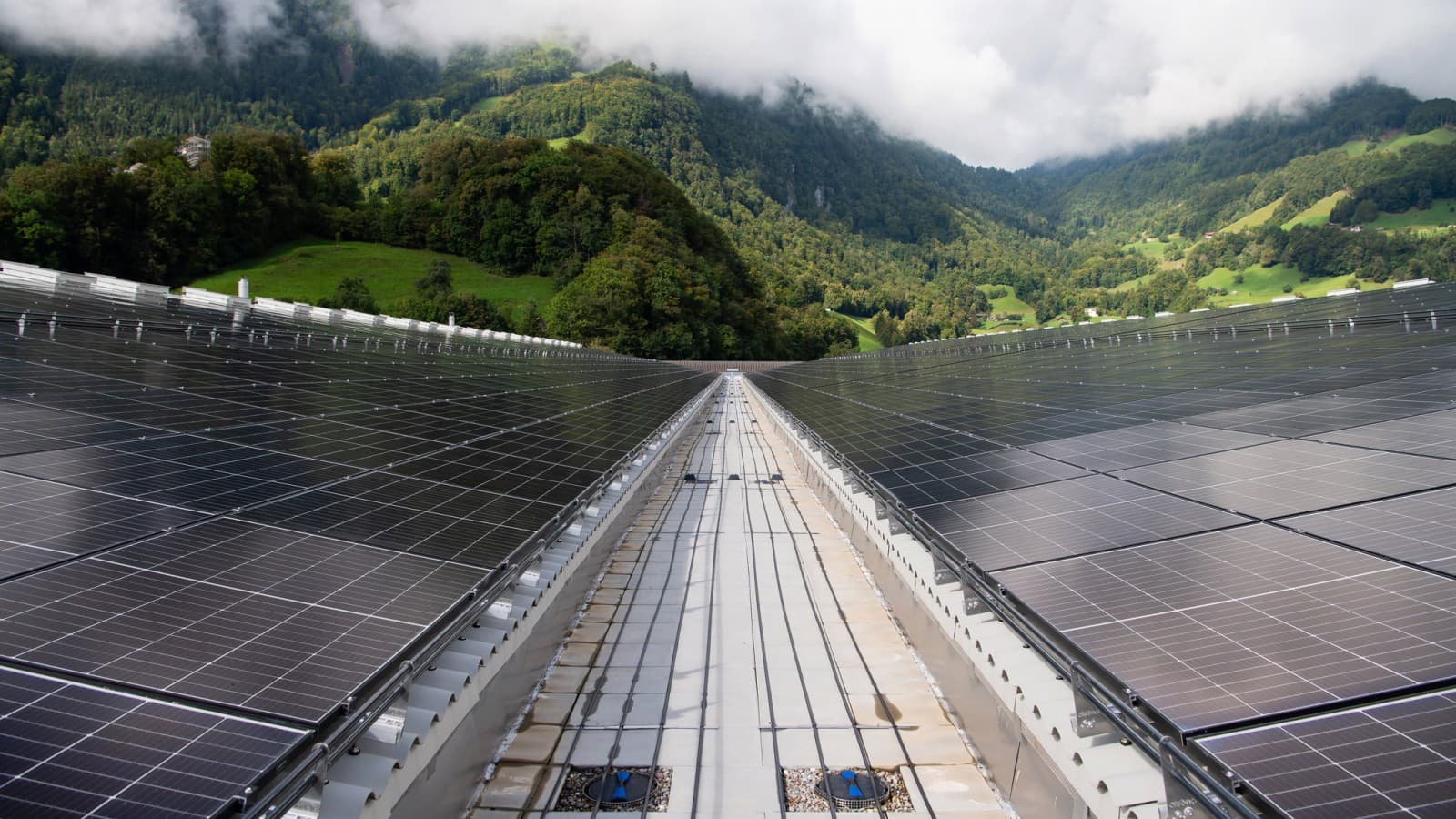

Geração de energia solar através de um sistema fotovoltaico de grande escala e drenagem da cobertura com Geberit Pluvia.
O sistema de drenagem de coberturas Geberit Pluvia, que permite poupar espaço, permite drenar um telhado com uma área de aproximadamente 8.000 m² com apenas quatro tubos.

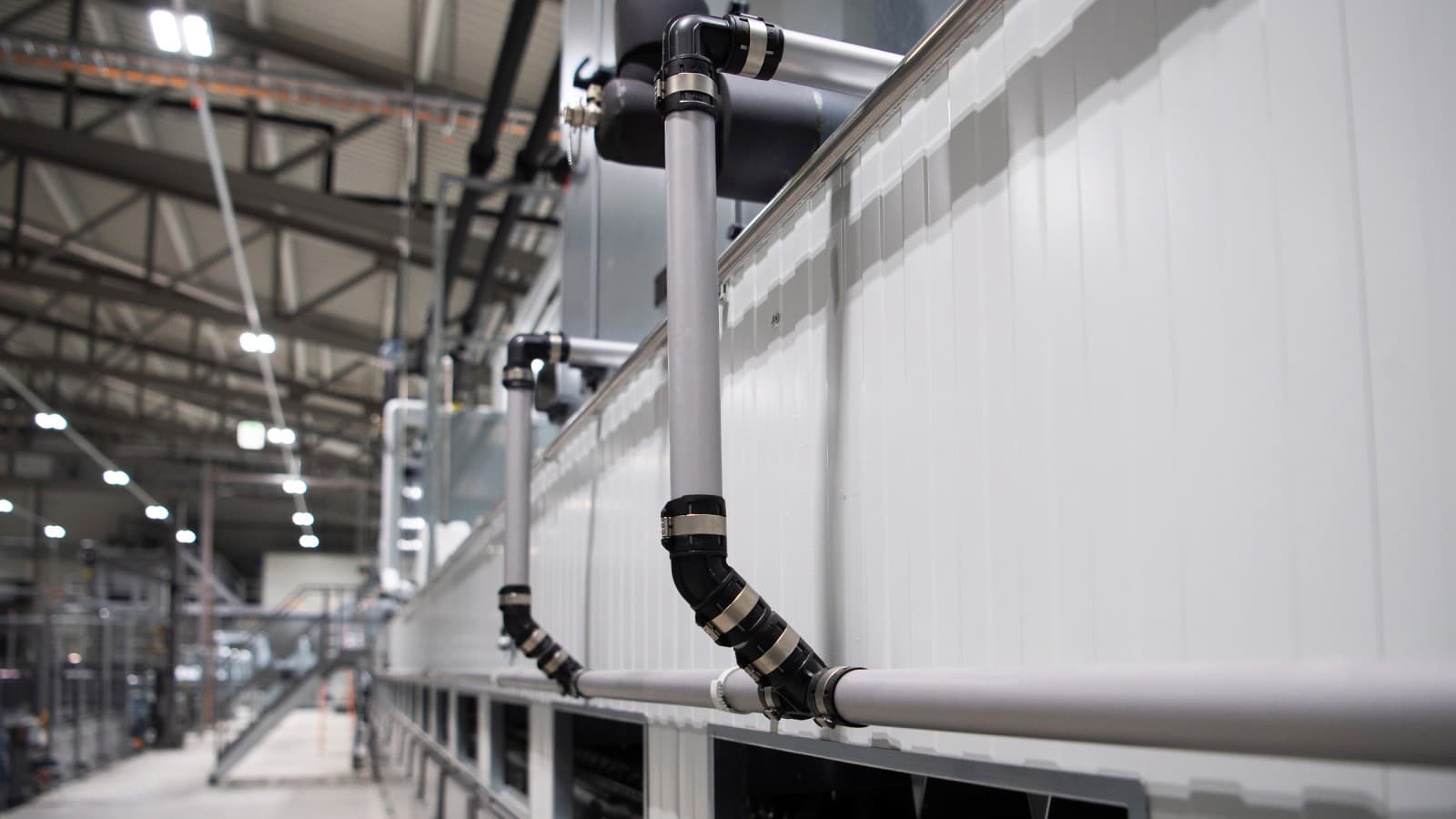

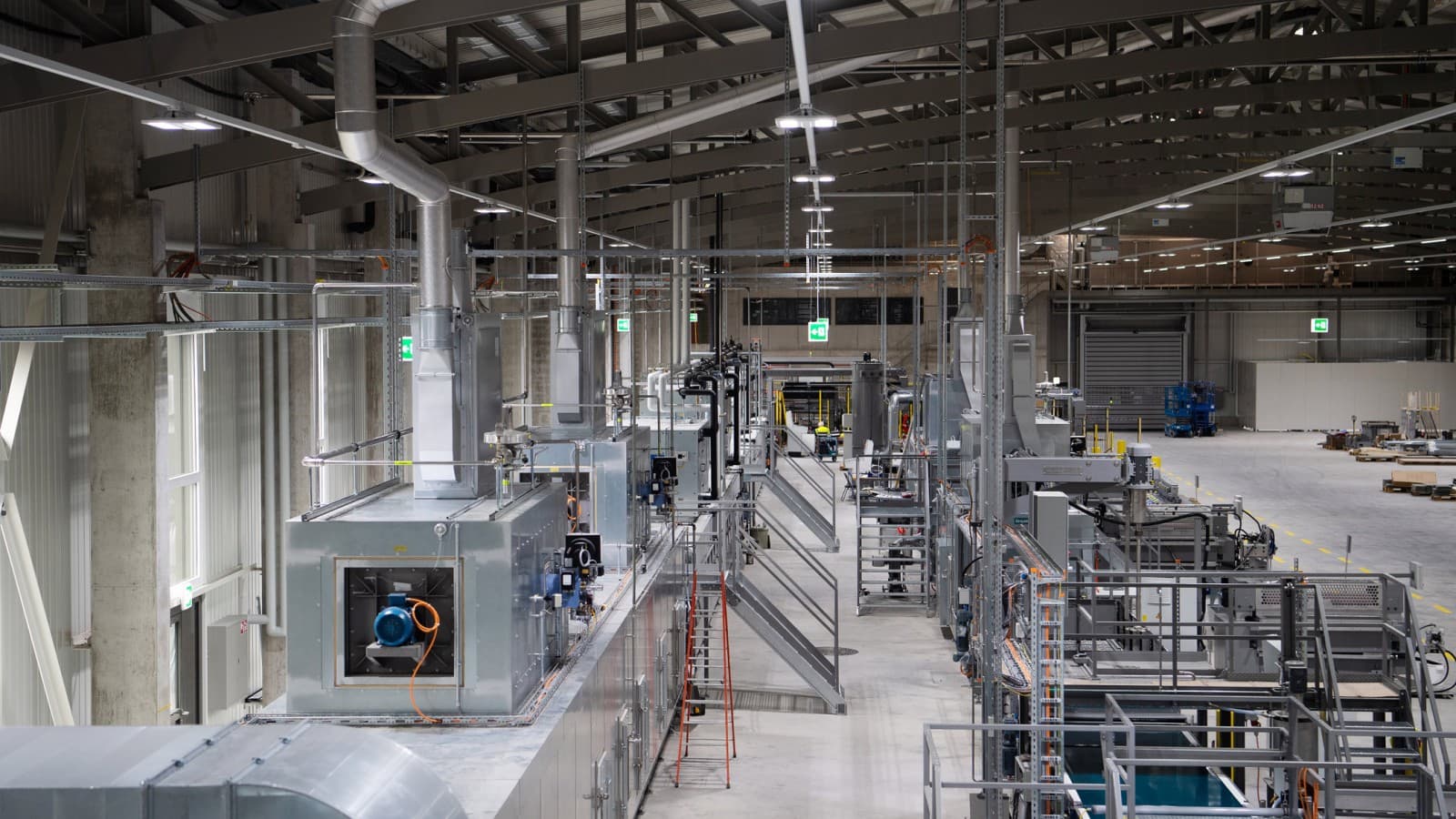

No pavilhão de produção da empresa em Niederurnen, a Swisspearl fabrica e processa telhas e revestimentos de fibrocimento.

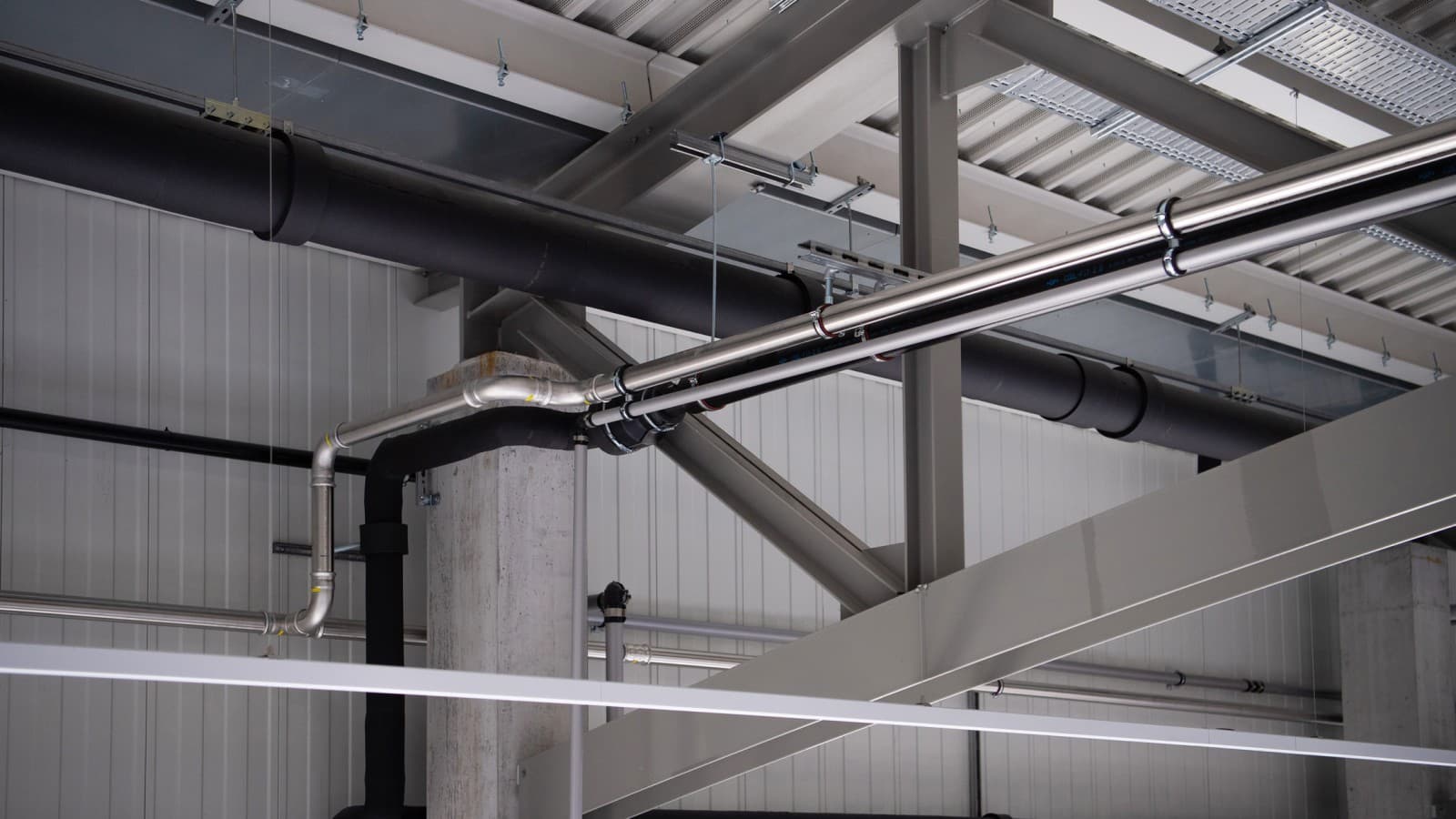

O sistema Geberit Mapress Aço Inoxidável para diversos fluidos, como gás, ar comprimido e refrigeração, foi instalado por cima das máquinas de produção.

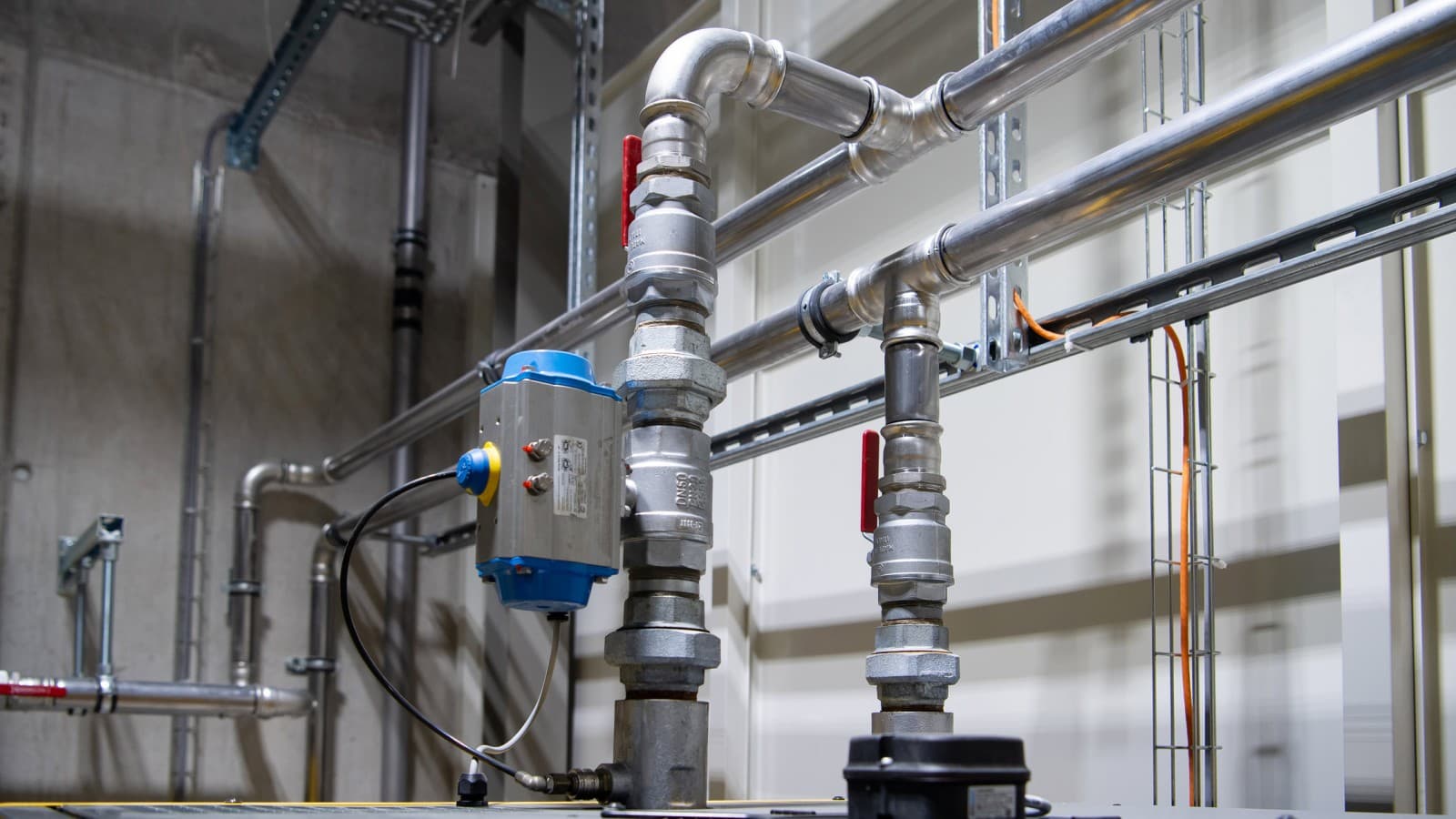

Sistema industrial de ar comprimido com Geberit Mapress Aço Inoxidável.

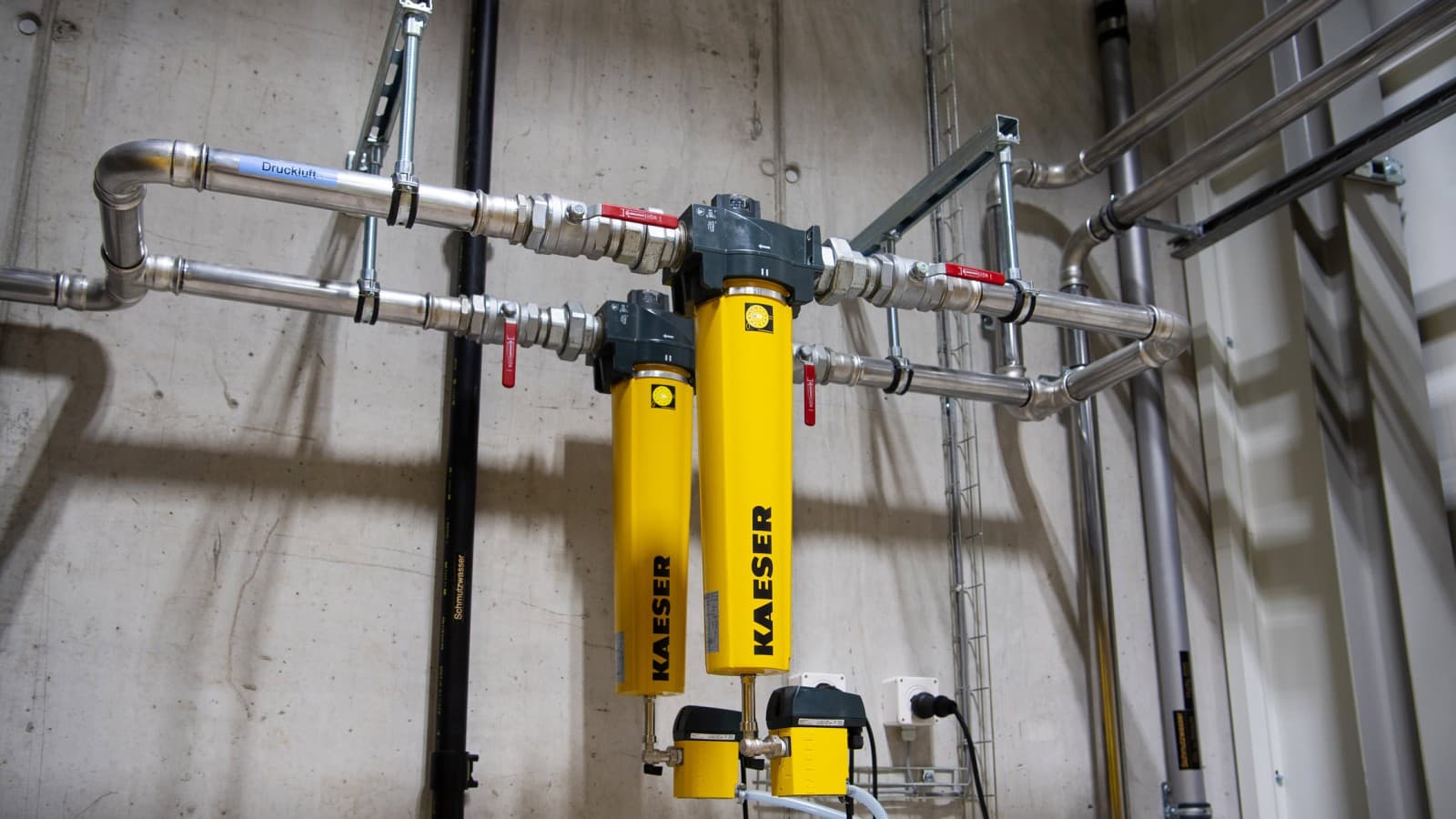

Sistema de filtragem de ar comprimido com Geberit Mapress Aço Inoxidável.

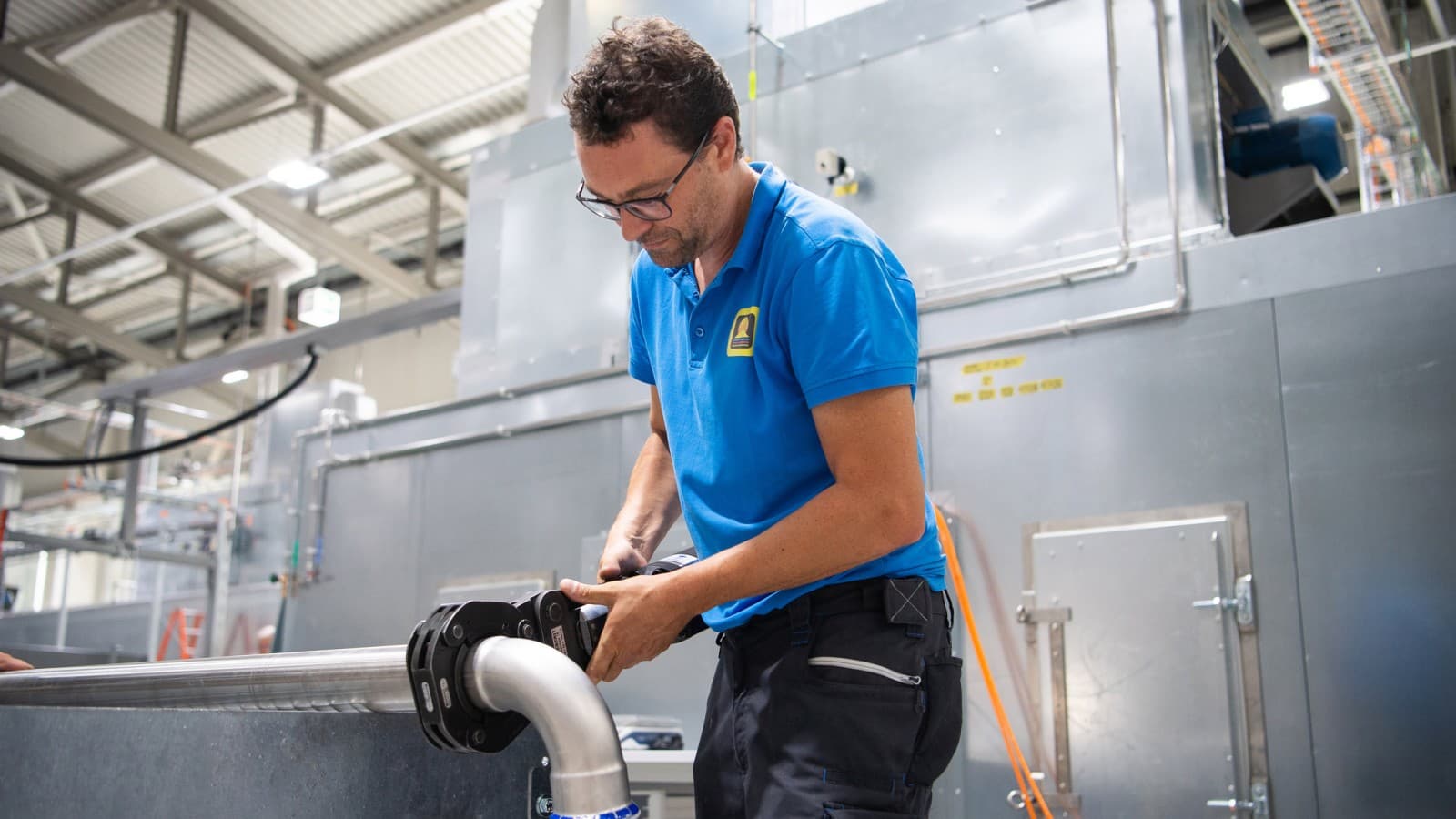

O sistema Geberit Mapress Aço Inoxidável é fácil de instalar e mantém tudo organizado.

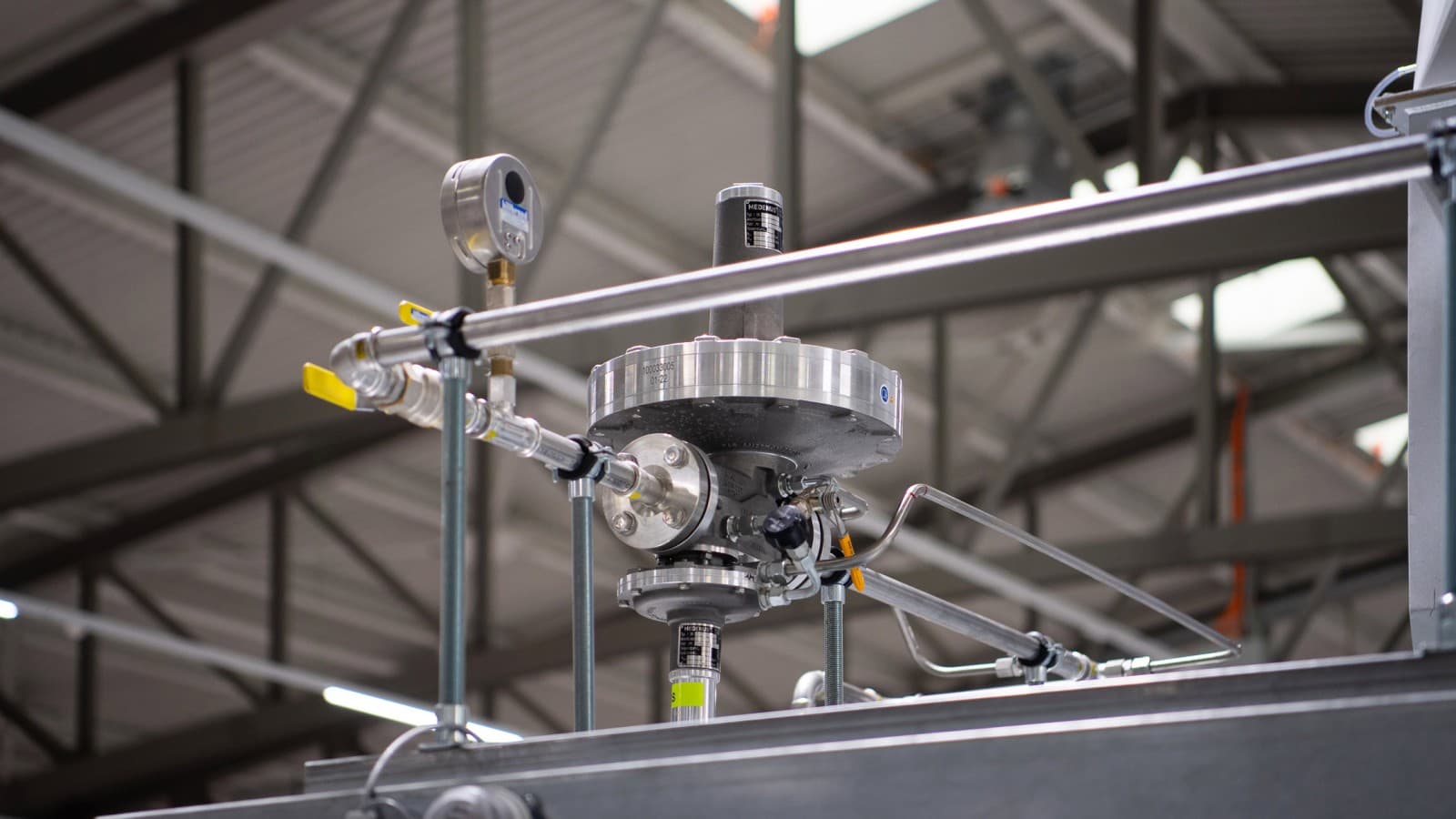

O sistema de gás Geberit Mapress Aço Inoxidável – com O-ring em HNBR amarelo e marcação amarela – foi concebido especificamente para tubagens de gás.

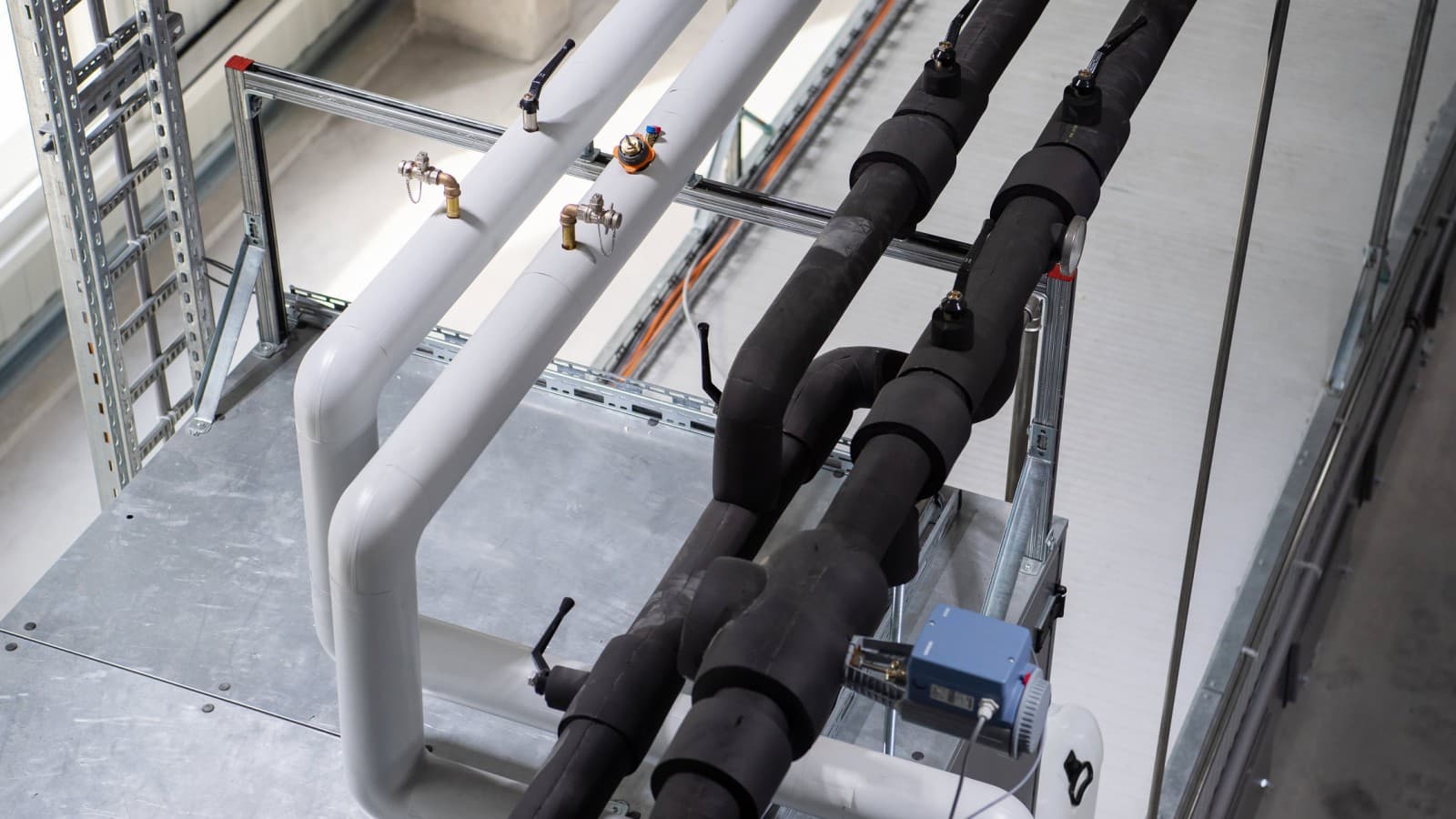

Sistemas de tubagem em Geberit Mapress Aço Inoxidável para aquecimento, arrefecimento e abastecimento na indústria.

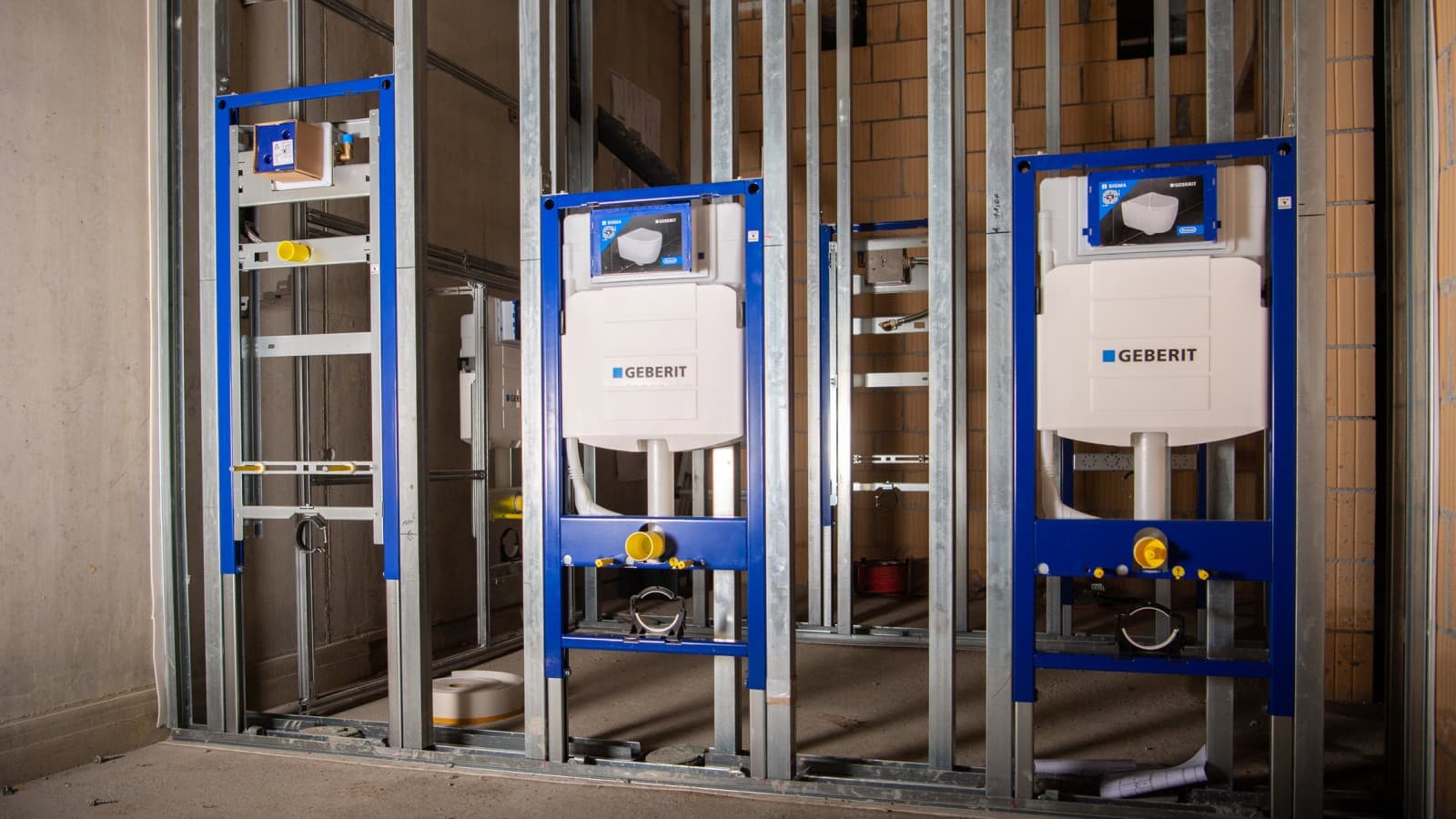

As instalações sanitárias e as divisões foram construídas utilizando o Geberit Duofix e o Geberit GIS.
Factos e números sobre o projeto
Geberit know-how
Produtos Geberit utilizados
- Geberit Pluvia
- Geberit Mapress Aço Inoxidável
- Geberit DuoFix e Geberit GIS nas instalações sanitárias
Geberit Pluvia
O sistema sifónico de drenagem coberturas garante um desempenho eficiente e fiável mesmo durante chuvas intensas. Geberit Pluvia impressiona pela flexibilidade de design durante o planeamento e pela sua rentabilidade tanto na instalação como na operação.
Geberit Mapress Aço Inoxidável
Desde o abastecimento de água potável, até instalações industriais complexas - o sistema Geberit Mapress Aço Inox, de união por compressão, garante variadas aplicações.
Geberit Duofix
Geberit Duofix oferece uma gama completa de produtos com estruturas de montagem universais e autoportantes. Para a instalação de todos os tipos de sanitários em paredes ligeiras.
Perfil
Perfil
Investidor: Swisspearl, Niederurnen, Suíça
Canalizador: Karl Stüssi Sanitär AG
Conclusão: 2024
