Geberit Pluvia Sistema sifónico de drenagem de coberturas
Menos tubagens, maior capacidade
Com a drenagem de cobertura com sistema sifónico Geberit Pluvia, a Geberit tem vindo, nas últimas décadas, a estabelecer novas fasquias na área da drenagem de cobertura.
Há bons motivos para optar por Geberit Pluvia:
- Menos ralos para drenagem de cobertura devido à elevada capacidade de drenagem.
- Maior flexibilidade no planeamento graças à poupança de tubos de queda.
- Aproveitamento máximo do espaço graças a tubagens horizontais sem tubos pendentes.
Os detalhes sofisticados, a qualidade elevada dos componentes do sistema e a Geberit como parceiro garantem uma segurança fiável, uma longa durabilidade e um perfeito funcionamento.
Por que escolher Geberit Pluvia?
Opções de design flexíveis
O Geberit Pluvia pode ser utilizado com vários tipos de coberturas.
Poupança de material
Alto desempenho com diâmetros de tubo mais pequenos, menos saídas na cobertura e menos conexões.
Uso eficiente do espaço
Como os tubos são instalados horizontalmente, o Geberit Pluvia não implica qualquer perda de espaço utilizável.
Baixa manutenção
A elevada velocidade de fluxo nos tubos preenchidos cria um vácuo que contribui para a função de auto-limpeza do sistema.
Um guia rápido para a drenagem sifónica de coberturas
O sistema Geberit Pluvia foi concebido para que os tubos se encham rápida e completamente com água durante chuvas fortes. Isso cria uma coluna de água fechada e de escoamento rápido que retira ativamente a água da chuva da cobertura.
A capacidade de escoamento de um sistema de drenagem sifónica de coberturas é muito alta. Com o Geberit Pluvia, são necessários menos pontos de saída no telhado, diâmetros de tubo menores e menos condutas em comparação com sistemas de drenagem de coberturas convencionais. O Geberit Pluvia pode lidar com o dobro da quantidade de água da chuva com apenas metade do diâmetro do tubo. Isso proporciona aos engenheiros sanitários e arquitetos uma maior liberdade de projeto. Tubos com inclinação deixam de ser necessários.
O Geberit Pluvia também reduz o trabalho de construção e requer menos ligações ao sistema de esgotos. Como benefício adicional, a elevada velocidade de fluxo ajuda a manter os tubos limpos, resultando em necessidades de manutenção e serviço significativamente mais baixas.
Componentes Geberit Pluvia
Do telhado à ligação da tubagem subterrânea – componentes perfeitamente compatíveis garantem um sistema global totalmente funcional. Detalhes de design inteligentes e qualidade de materiais consistentemente elevada proporcionam durabilidade, segurança e funcionamento suave.

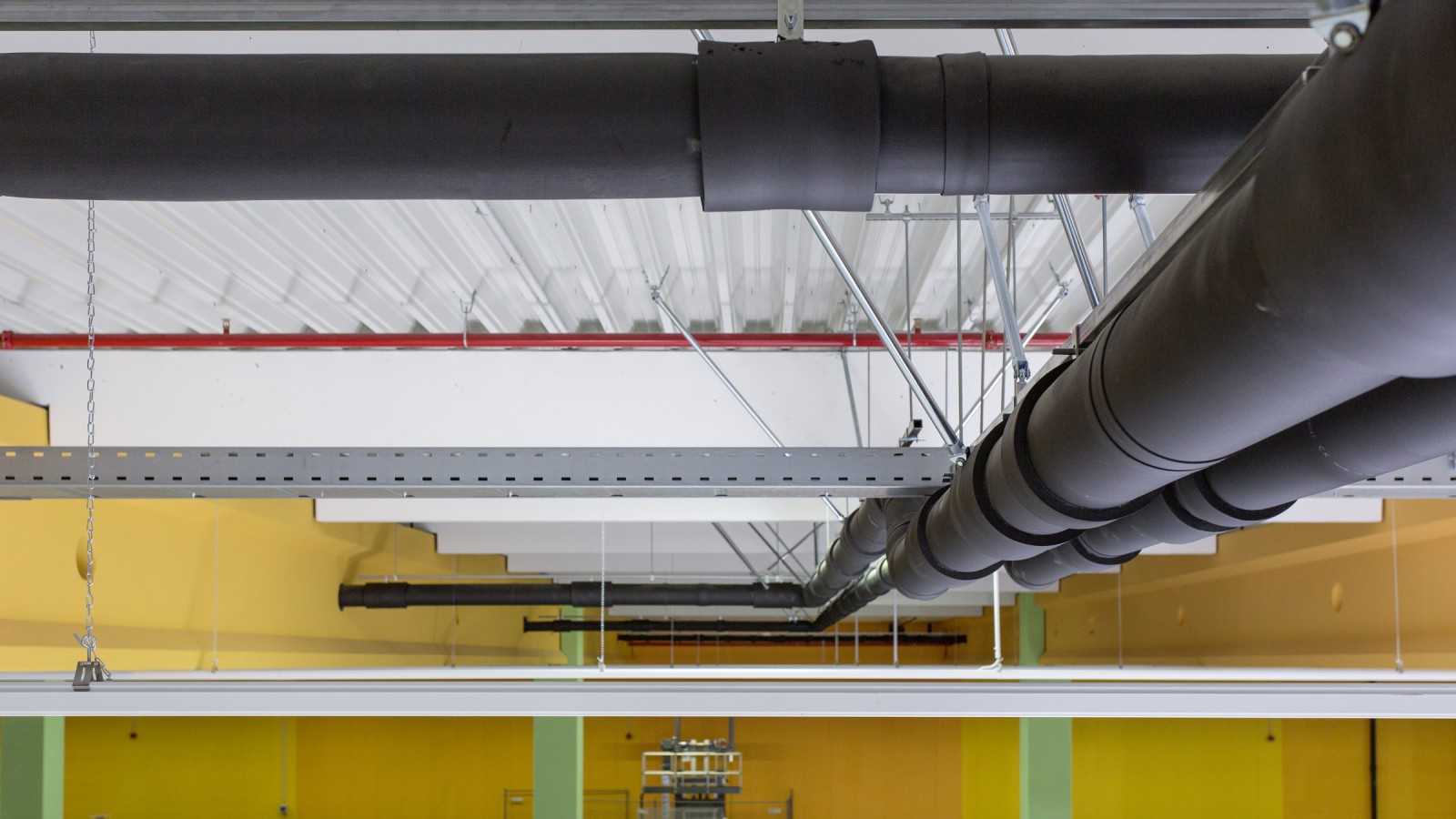

Sistema de tubagens Geberit PE
Os ralos para cobertura Geberit Pluvia estão ligados à coluna através de tubos Geberit PE, que são instalados livremente e horizontalmente sob o telhado.
O comprovado sistema de tubos Geberit PE é conhecido pela sua elevada resistência a esforços. As juntas de soldadura uniformes do sistema de tubagens Geberit PE permitem lidar com as altas pressões encontradas em sistemas de drenagem de telhado como o Geberit Pluvia.
A Geberit oferece um sistema de fixação patenteado para a instalação profissional dos tubos.
Ralos para drenagem de coberturas Geberit Pluvia
Graças à sua estrutura modular e à ampla gama de variantes de ralos para drenagem de coberturas Geberit Pluvia, o sistema é adequado para praticamente qualquer cenário de instalação em edifícios grandes e coberturas.
Os acessórios necessários estão disponíveis para praticamente todas as aplicações, tornando o sistema altamente flexível.
Vantagens:
- Vedação fiável com a flange de borracha EPDM Geberit.
- Cada ralos para drenagem de coberturas é testado individualmente quanto à estanqueidade na fábrica.
- O disco de função impede a entrada de ar.
- Barra de bloqueio rotativa para instalação fácil.

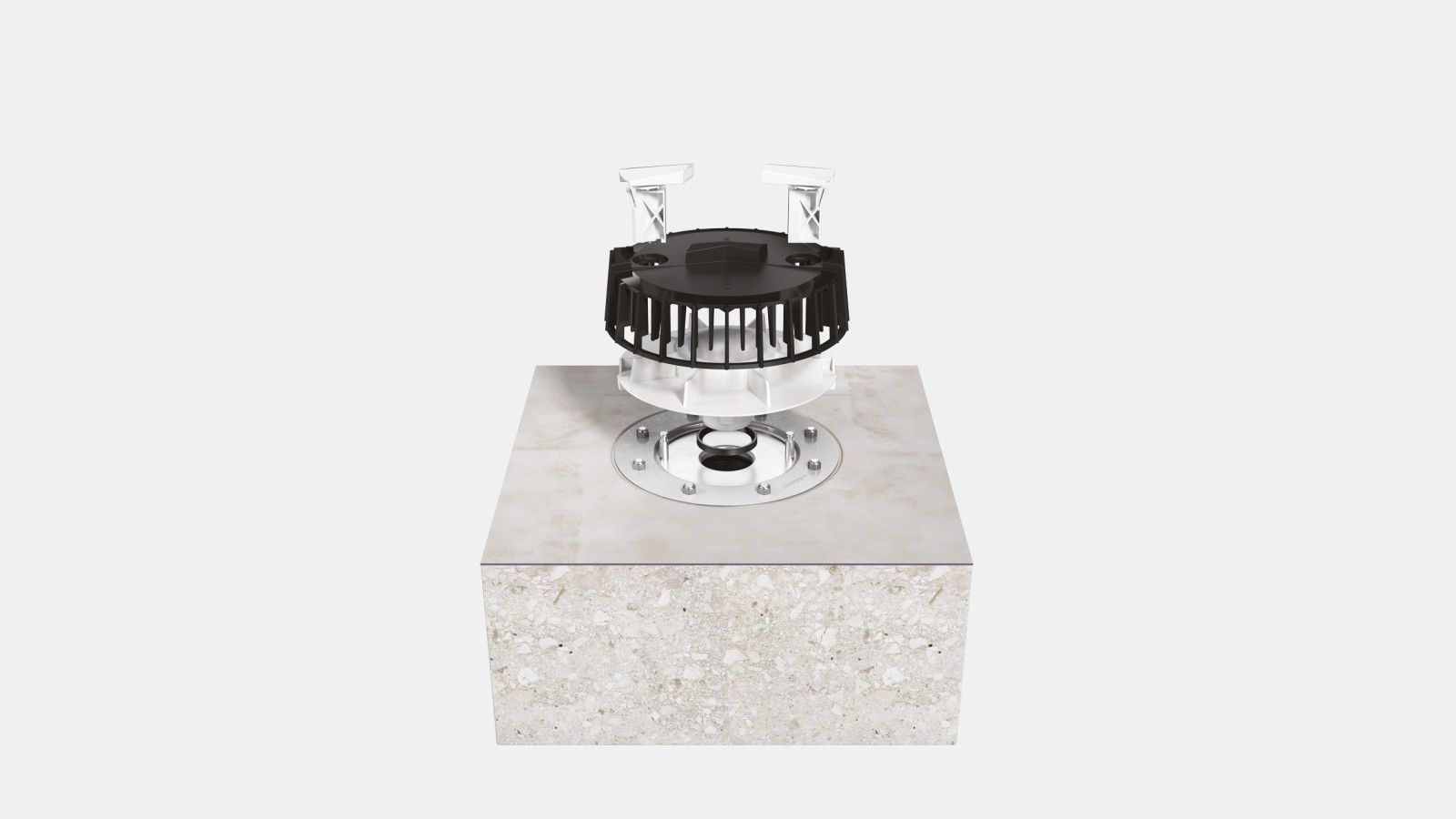

Transbordamento de emergência Geberit Pluvia: os ralos para drenagem de coberturas Geberit Pluvia podem ser facilmente convertidos para utilização em um sistema de transbordamento de emergência.
Descubra a gama completa de ralos para drenagem de coberturas Geberit Pluvia
Planning with the Geberit Pluvia product finder
The Geberit Pluvia product finder helps you select the right roof outlet, accessories and installation instructions for your specific roof structure. In just a few clicks, you can find the perfect solution to suit your constructional situation.

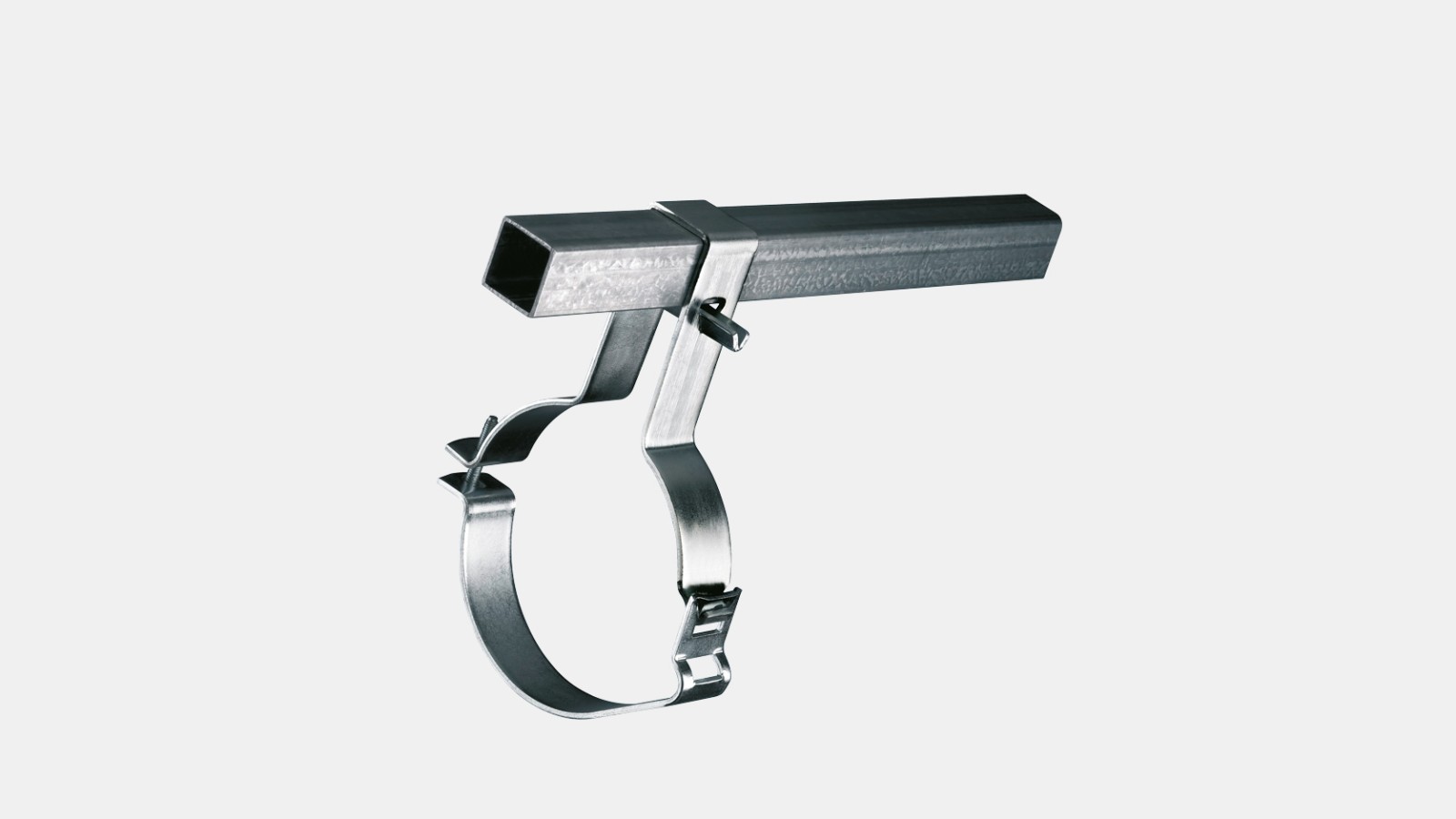

Sistema de fixação Geberit Pluvia
Para aumentar a segurança e a estabilidade das canalizações horizontais, está disponível um sistema de fixação dedicado. Este sistema evita que as forças causadas pela dilatação térmica das tubagens sejam transferidas para a estrutura do edifício. O sistema de fixação requer apenas uma intervenção mínima na estrutura do edifício, tornando-o também ideal para utilização em coberturas leves.
Vantagens:
- Pontos de fixação apenas necessários na estrutura do edifício a cada 2,5 metros.

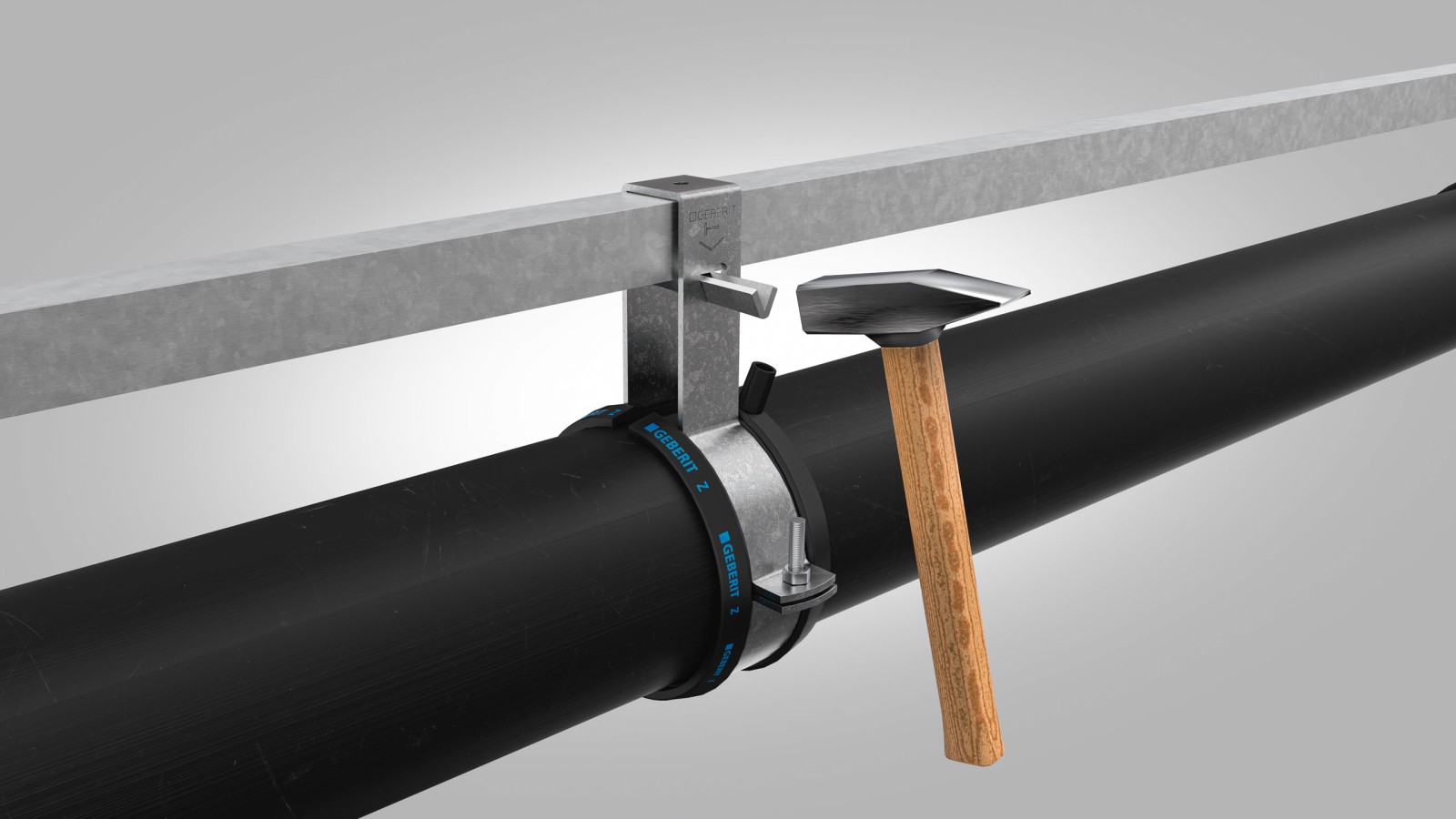

- Pode ser instalado facilmente usando um martelo graças às cunhas de tensão universais.

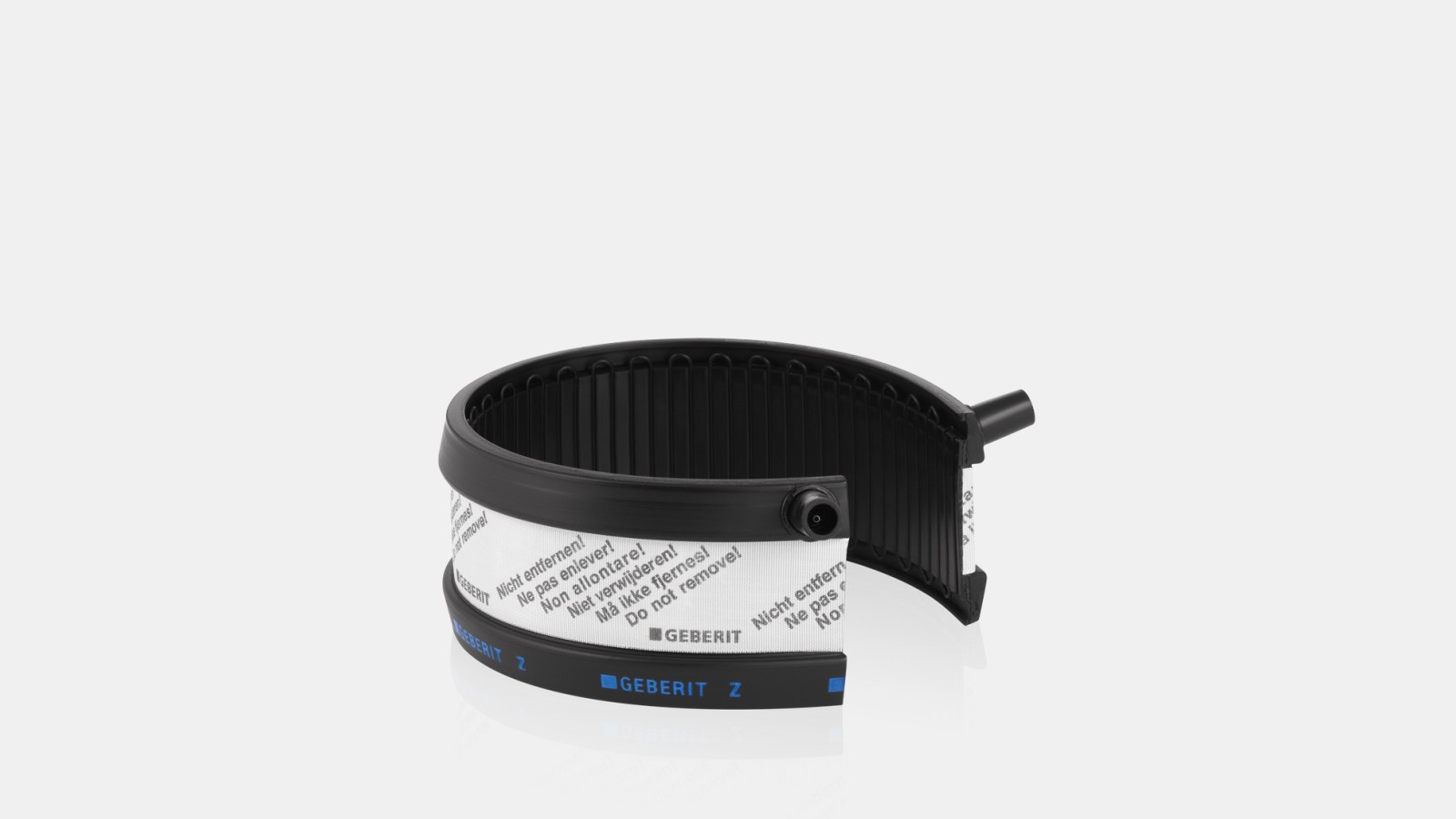

- A fixação com banda de eletrossoldadura permite a determinação posterior dos pontos de ancoragem.
- Ideal para coberturas leves, uma vez que só existem forças fracas a atuar na estrutura do edifício.
(Vídeo em inglês).
Conjunto de suporte Geberit Pluvia
Formado por apenas alguns componentes, o conjunto de suporte Geberit Pluvia aumenta tanto a segurança como a estabilidade.
Reduz significativamente qualquer movimento lateral ou oscilação que possa ocorrer devido à elevada velocidade de fluxo da água descarregada.
O conjunto de suporte também pode ser instalado posteriormente em sistemas que já estão em funcionamento.
Instalação recomendada
- d90–d125 a uma altura de suspensão de 60 cm
- d160–d315 a uma altura de suspensão de 30 cm
Planeamento e instalação do Geberit Pluvia
Planeamento
Planear um sistema de drenagem de coberturas é um processo complexo, por isso a Geberit inclui suporte de planeamento em cada projeto.
Desde a fase de planeamento e concurso até à implementação, os clientes podem confiar na ampla experiência da Geberit. Garante um planeamento fiável.
Contacte a Geberit para obter informações e suporte para os cálculos hidráulicos de um projeto com Geberit Pluvia. Também estão disponíveis dados BIM para Autodesk Revit® para todo o sistema Geberit Pluvia.

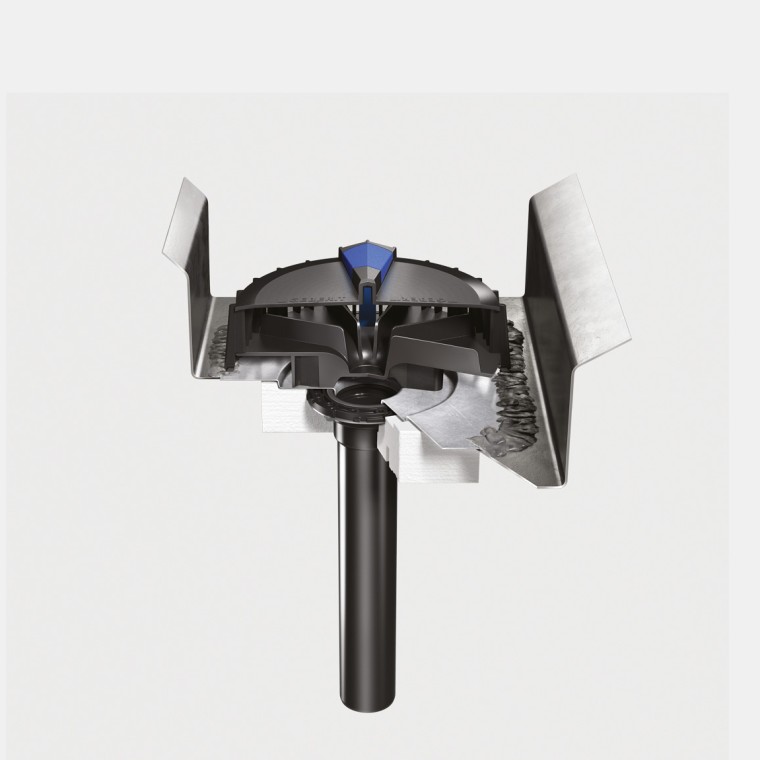

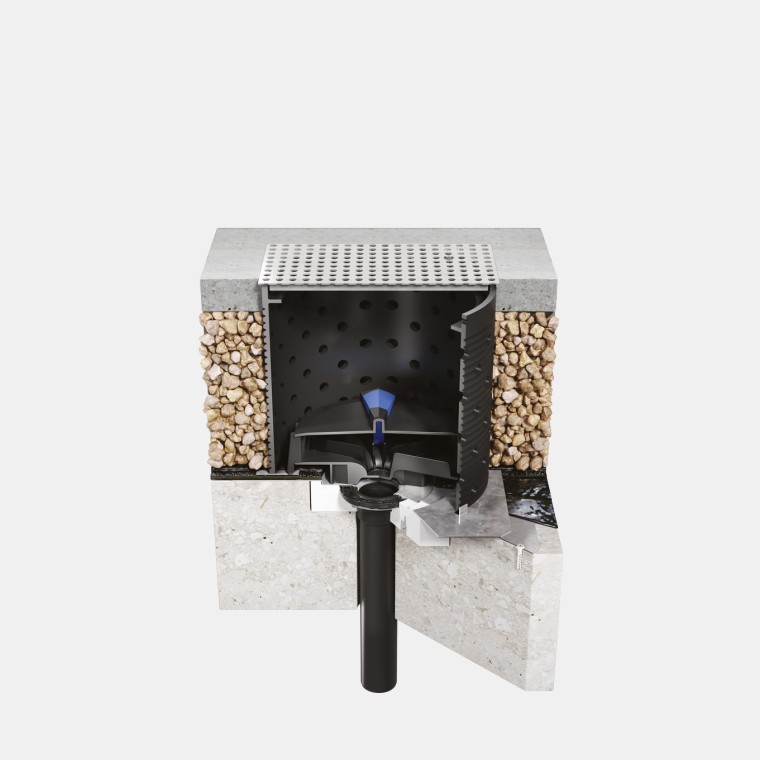

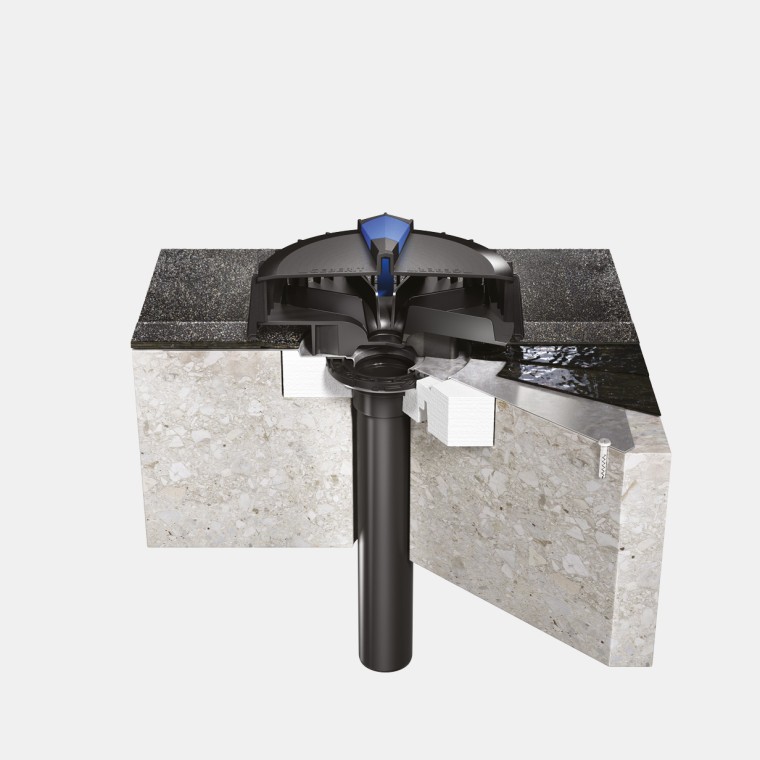

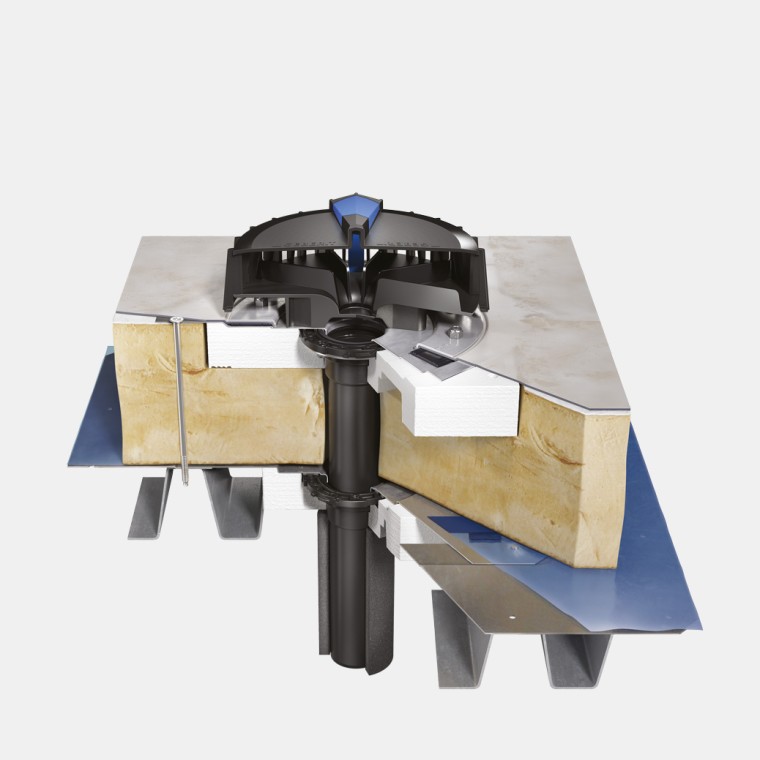

Um guia rápido de instalação Exemplos de diferentes situações de construção
A instalação do Geberit Pluvia varia consoante a situação construtiva e os requisitos do projeto.
Projetos de referência

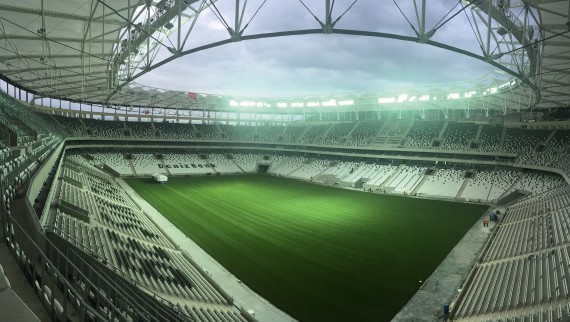

Quando o Pluvia salva o futebol
O sistema de drenagem de águas pluviais Geberit Pluvia está instalado em estádios de futebol em todo o mundo.
Todas as informações técnicas relativas ao Geberit Pluvia PODEM SER CONSULTADAS NO CATÁLOGO de produtos
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
