Higiene ideal da água potável, mesmo com utilização irregular NürnbergMesse (Alemanha)
As instalações sanitárias no Pavilhão 12 da NürnbergMesse já tinham visto dias melhores. Era necessário substituir tudo, desde as sanitas e os urinóis até às placas de acionamento e à tubagem.
As flutuações no número de visitantes e as variações extremas na utilização são fatores críticos para uma gestão eficiente do edifício e para uma higiene segura e fiável da água potável. Anke Klein, a especialista em gestão técnica de edifícios que planeou a renovação em nome dos organizadores da feira, optou pelo Geberit Connect como a solução ideal. Com o seu fluxo turbulento, o Geberit Connect consegue uma renovação completa da água no sistema de tubagem.

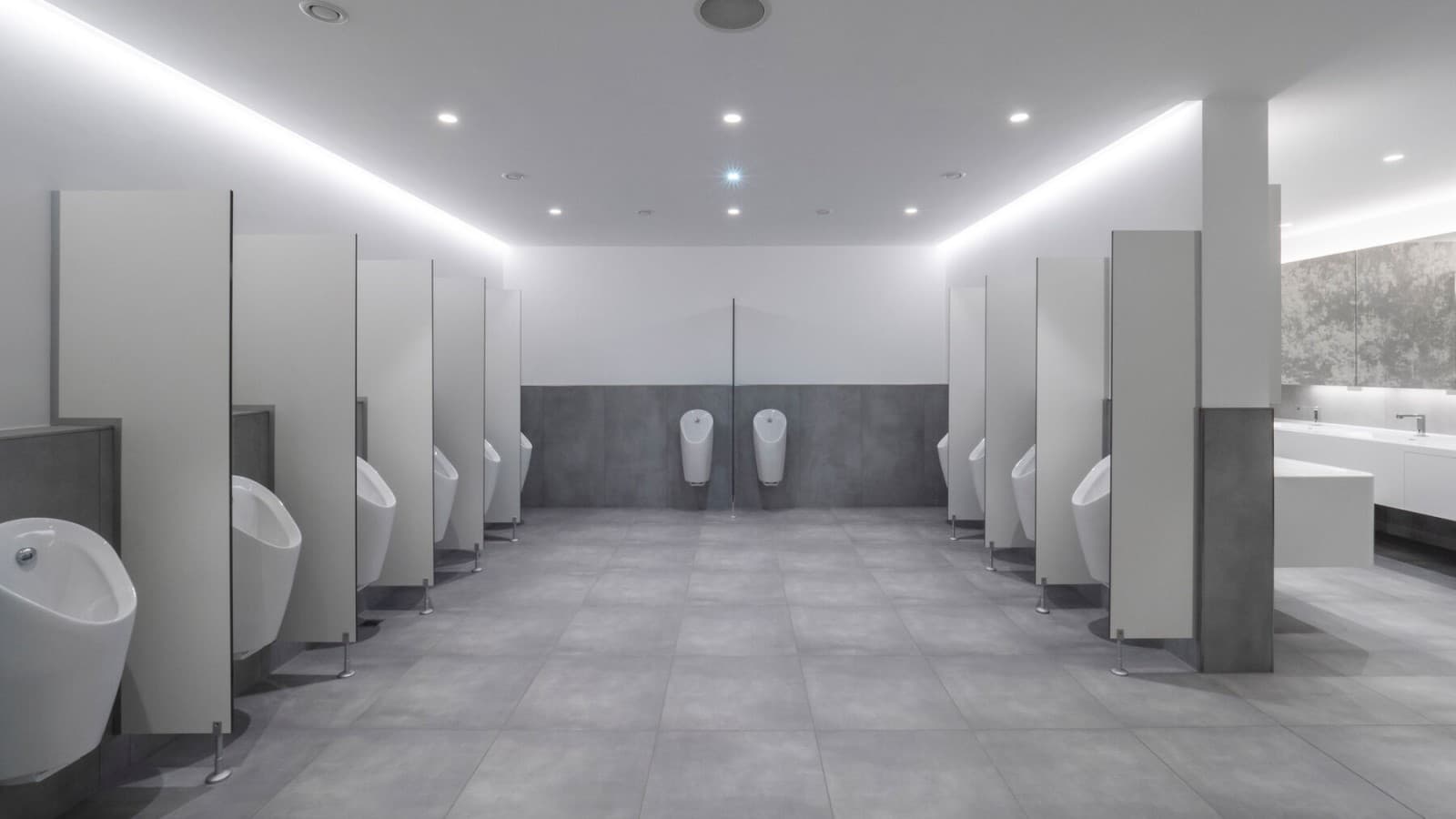

As instalações remodeladas ficaram prontas a tempo da Feira Internacional de Brinquedos de Nuremberga de 2024. Com o Geberit Connect, os operadores podem agora contar com uma solução abrangente e económica para a gestão das instalações sanitárias no recinto da feira. O feedback do cliente tem sido positivo.
Descrição do projeto
Utilização irregular
O maior desafio no planeamento das instalações sanitárias num centro de exposições reside nas flutuações significativas na frequência de utilização.
Substituição total da água
Um requisito fundamental foi a lavagem com fluxo turbulento de todas as tubagens e equipamentos sanitários, para uma substituição total da água.
Otimização e monitorização
A manutenção e a limpeza tiveram de ser otimizadas com base na frequência de visitantes, e o funcionamento tinha de ser fácil de monitorizar.
Solução Geberit Connect
A Geberit Connect satisfaz as necessidades do cliente em termos de operação centralizada e monitorização abrangente da instalação.
Comentário do cliente
«Nunca tínhamos ouvido falar do Geberit Connect, mas a Geberit prestou-nos apoio ao longo de todo o processo de planeamento e construção. O Geberit Connect permite-nos garantir que todos os dispositivos finais descarregam ao mesmo tempo. Não conseguiríamos fazer isso com nenhum outro sistema.»
Anke Klein, Diretora Executiva, SK+TGM GmbH
Tem um projeto semelhante? Encontraremos a solução certa para si.
O objetivo Manter a qualidade da água potável, mesmo com um consumo irregular
O maior desafio do planeamento sanitário de um centro de exposições reside nas flutuações significativas na frequência de utilização. Nos dias de evento, milhares de visitantes utilizam as instalações sanitárias, após o que alguns pavilhões ficam vazios durante semanas. A localização do Pavilhão 12 faz com que este raramente esteja ocupado, o que leva a uma utilização irregular das suas instalações sanitárias.
Consequentemente, os objetivos definidos para a renovação das instalações sanitárias do Pavilhão 12 eram claros:
- Garantir uma qualidade elevada e constante da água potável.
- Registar os consumos e as descargas.
- Otimizar os processos de limpeza e manutenção.
- Facilitar a monitorização e o controlo dos equipamentos sanitários.
- Monitorizar e registar os caudais volumétricos e as temperaturas na rede de abastecimento.
Um requisito da engenheira sanitária Anke Klein era a possibilidade de todos os aparelhos sanitários serem descarregados simultaneamente, para garantir a qualidade da água potável, apesar da utilização pouco frequente.
A solução Geberit Ligação de equipamentos sanitários com o Geberit Connect
A tecnologia Geberit Connect é utilizada para ligar os equipamentos sanitários, permitindo uma gestão abrangente e económica da instalação sanitária.

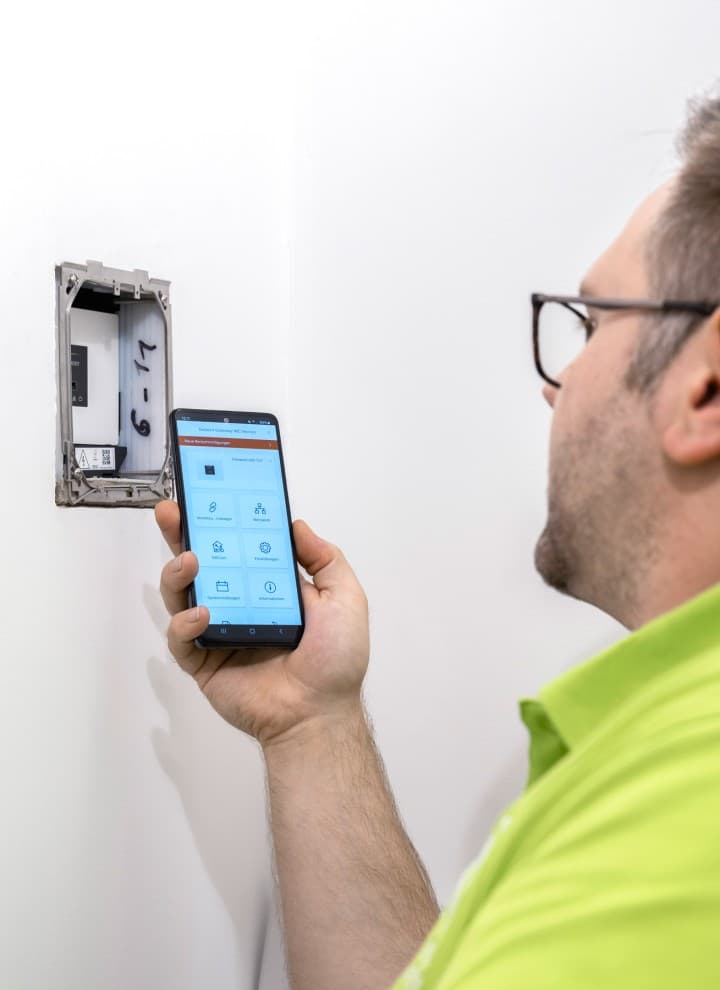

Controlo centralizado através do Geberit Gateway
O Pavilhão 12, na ala oeste da NürnbergMesse, é uma instalação terminal que recebe água através de uma conduta de abastecimento. Os sistemas de descarga eletrónica das sanitas, urinóis e torneiras dos lavatórios foram ligados a dois Geberit Gateways através de um cabo GEBUS. Estão ligados até 30 dispositivos finais a cada um dos dois Geberit Gateways em utilização. Os Geberit Gateways proporcionam aos operadores um controlo total e centralizado de todas as instalações sanitárias.
Com o apoio da Geberit, Anke Klein desenvolveu um conceito que divide as instalações sanitárias do pavilhão de exposições em diferentes zonas e as distribui pelos Gateways. Todos os dispositivos finais ligados, tais como os comandos de descarga dos WC, os urinóis e as torneiras, podem ser operados, ajustados e lidos centralmente a partir do Geberit Gateway através da aplicação Geberit Control.
Criação de uma descarga turbulenta
Para criar um fluxo turbulento, todos os dispositivos finais são descarregados simultaneamente através de um programa de descarga temporizado.
Protegido por palavra-passe

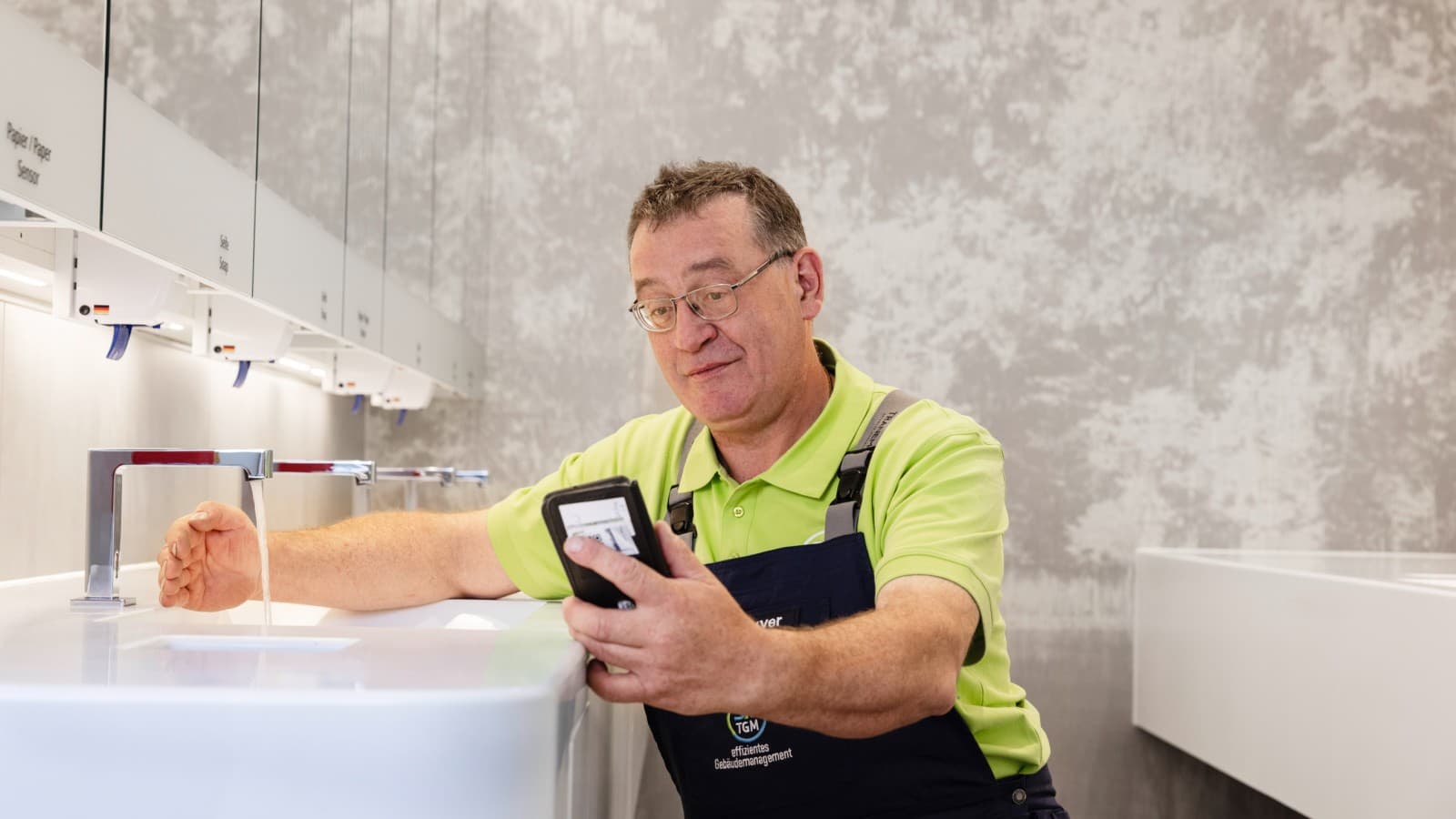

O Geberit Gateway permite um controlo rápido e seguro das instalações. Os Geberit Gateways estão protegidos por palavra-passe e só podem ser programados centralmente. A ligação Bluetooth permite aos gestores das instalações aceder aos dados de cada dispositivo de descarga no local, sempre que necessário.
Sem cabos de alimentação adicionais

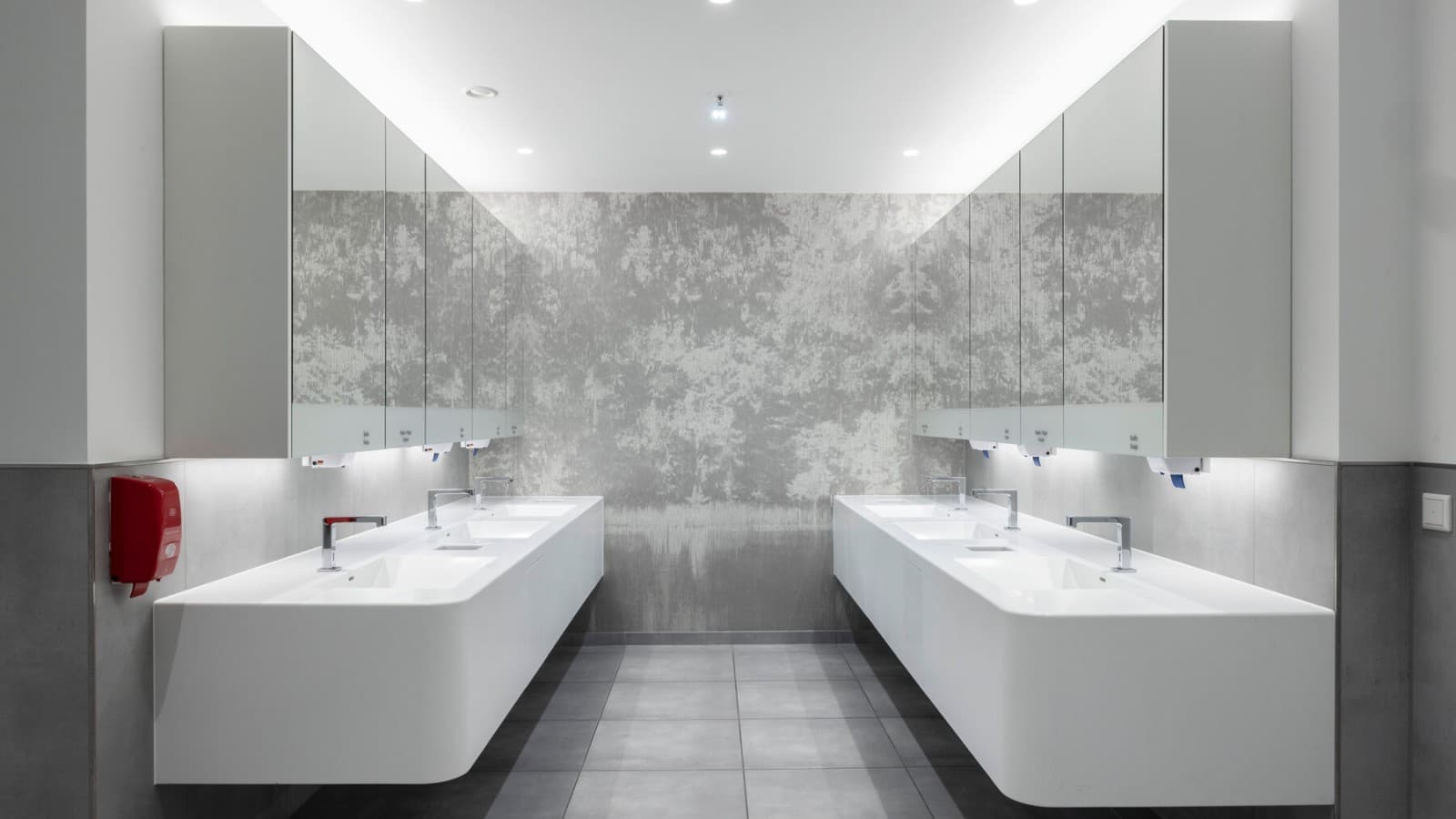

Não é necessária qualquer cablagem elétrica adicional para os lavatórios e urinóis, uma vez que estes são alimentados diretamente através do cabo GEBUS a partir do Geberit Gateway.
Limpeza e manutenção otimizadas
A recolha de dados de utilização permite à NürnbergMesse otimizar tanto a limpeza como a manutenção das suas instalações sanitárias. Os equipamentos sanitários são descarregados de forma centralizada através do Geberit Gateway. Os gestores das instalações podem identificar e verificar eventuais problemas através da aplicação Geberit Control.
Monitorização de temperaturas e caudais
O sensor de temperatura e caudal da GEBUS regista os valores do sensor na tubagem principal. O Gateway fornece um registo que facilita tanto a monitorização como a otimização adicional da instalação.
Dados sobre o projeto
Geberit know-how
Produtos Geberit utilizados
- Geberit Connect
- Geberit Hygiene System
- Geberit Mapress Aço inoxidável
- Sistema de drenagem Geberit Silent-PP
- Estruturas de montagem Geberit Duofix
- Sanitas Geberit Acanto com a caixa Power & Connect
- Placas de descarga Geberit Sigma10
- Urinal Geberit Preda com comando de descarga integrado
- Torneira de montagem sobre bancada Geberit Brenta
Geberit Connect
Na Geberit, as soluções sanitárias, tais como urinóis e sanitas para áreas públicas, bem como unidades de descarga de higiene, são desenvolvidas de forma a poderem ser facilmente ligadas em rede e integradas nos sistemas de gestão de edifícios existentes.
Geberit Mapress Aço Inoxidável
Desde o abastecimento de água potável, até instalações industriais complexas - o sistema Geberit Mapress Aço Inox, de união por compressão, garante variadas aplicações.
Geberit Silent-PP
O Geberit Silent-PP é um sistema de drenagem modular optimizado para som, que oferece uma alternativa económica para projectos com requisitos moderados de insonorização.
Geberit Duofix
Geberit Duofix oferece uma gama completa de produtos com estruturas de montagem universais e autoportantes. Para a instalação de todos os tipos de sanitários em paredes ligeiras.
Série de casa de banho Geberit Acanto
O seu estilo de vida pessoal combina na perfeição com a série Geberit Acanto que propõe uma vasta gama de modelos versáteis, com soluções pensadas para responder às suas necessidades.
Sanitas e assentos de sanita
A Geberit oferece tudo para a sua casa de banho a partir de um único fornecedor. Desde sanitas sem rebordo e placas de comando de descarga em vários modelos até autoclismos e assentos de sanita.
Placas de descarga para sanitas e urinóis
As placas de descarga Geberit para sanitas e urinóis não são apenas bonitas, mas também têm funções versáteis.
Urinóis
Flexibilidade total e manutenção particularmente fácil com equipamentos cerâmicos, controlos de descarga de urinol, sifões, paredes divisórias e tampas perfeitamente coordenados.
Torneiras para lavatório
Concebidas para uso público e semipúblico, as torneiras para lavatório da Geberit combinam uma estética intemporal com uma funcionalidade excecional.
Projeto
Projeto
- Investidor: NürnbergMesse GmbH
- Operador: NürnbergMesse GmbH
- Conceção: Anke Klein, SK+ TGM GmbH
- Frequência de utilização: 1,3 milhões de visitantes na NürnbergMesse em 2023, com cerca de 800 equipamentos sanitários
- Conectividade: Geberit Connect
- Conclusão: 2024
Instalações adicionais de produtos Geberit na NürnbergMesse

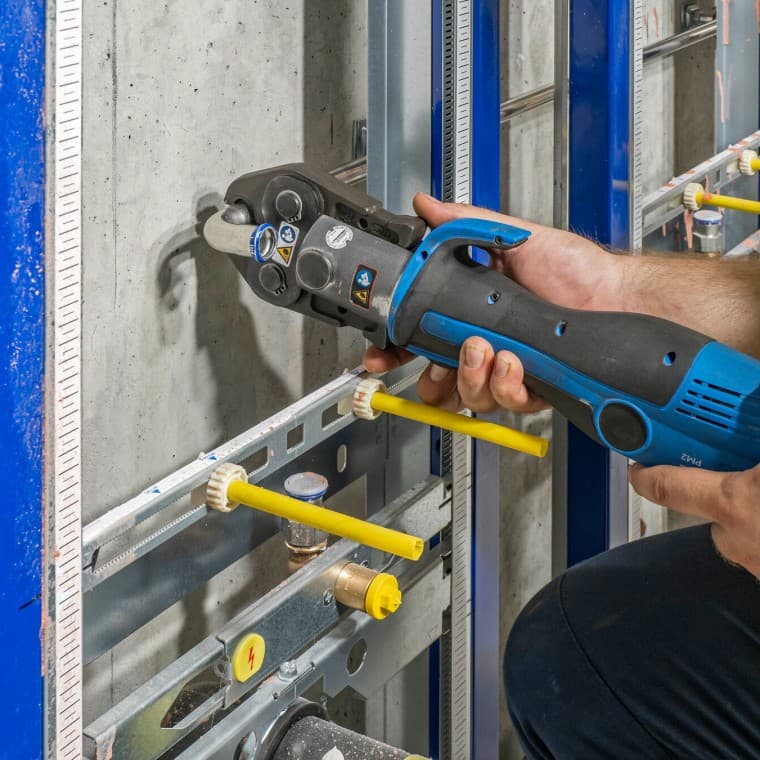

Todas as tubagens de água potável são fabricadas em Geberit Mapress Aço inoxidável desde o início da linha.

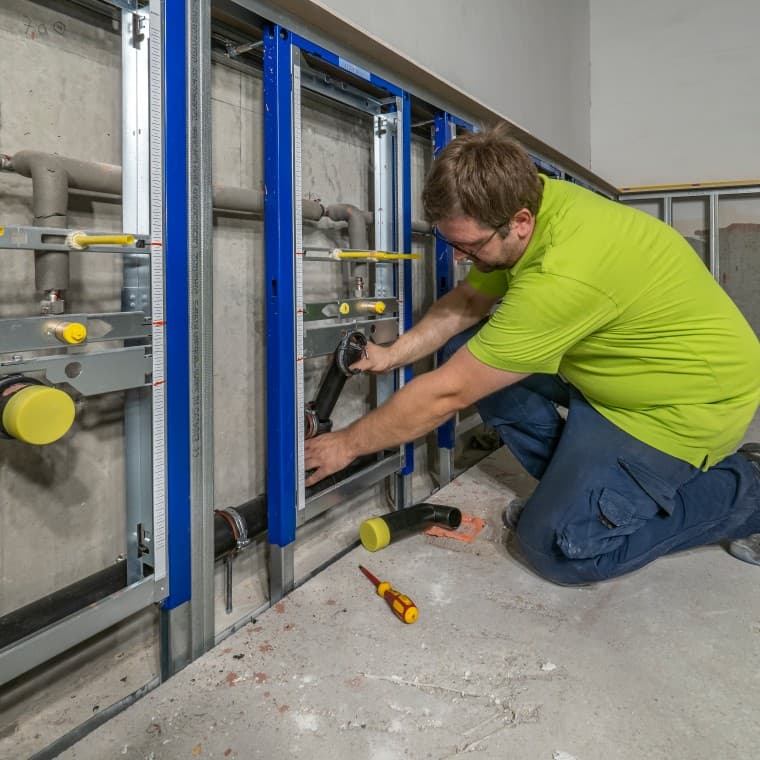

O sistema de drenagem encaixável Geberit Silent-PP é ideal para a instalação rápida, económica e com isolamento acústico de sistemas de drenagem.

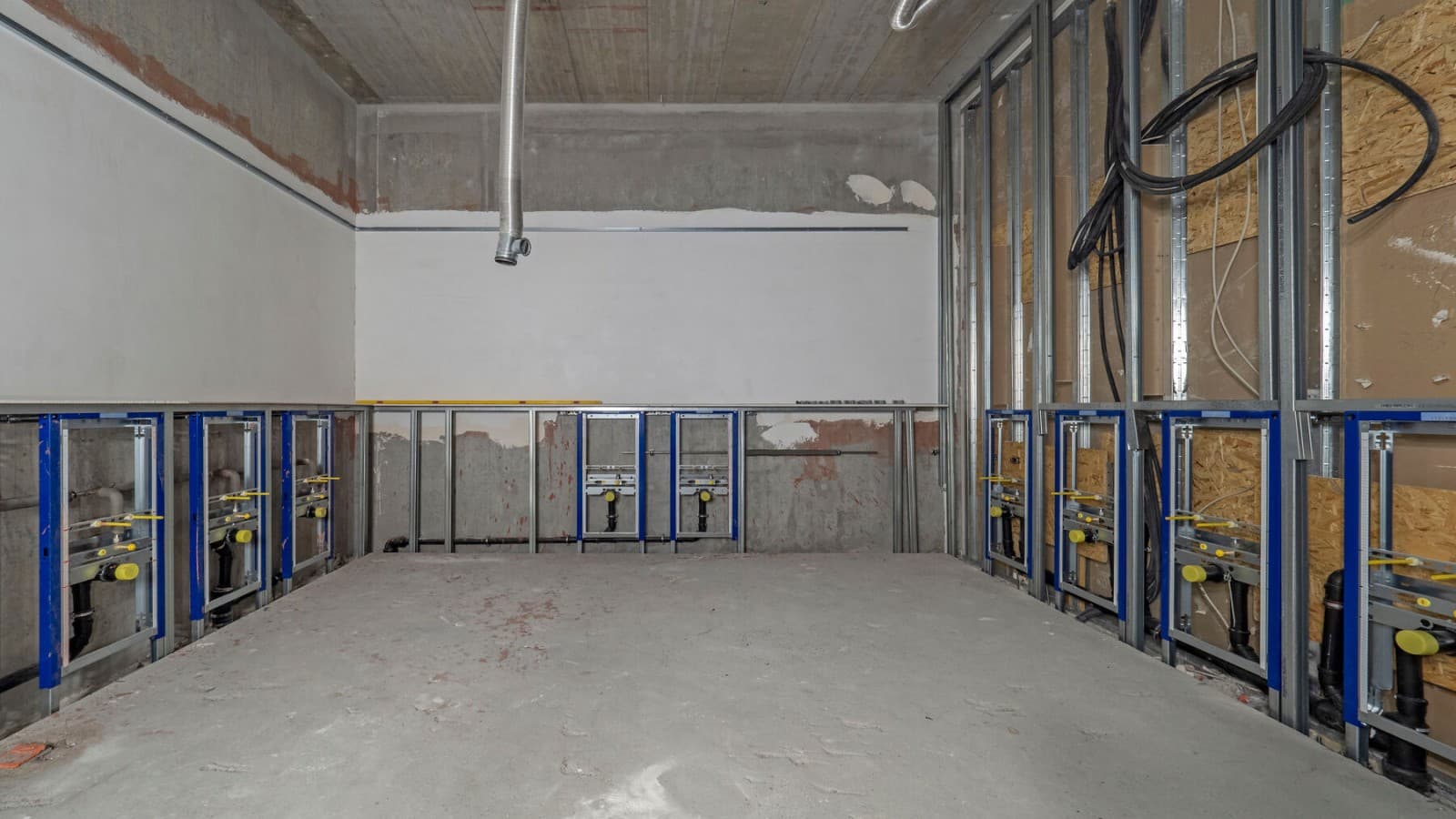

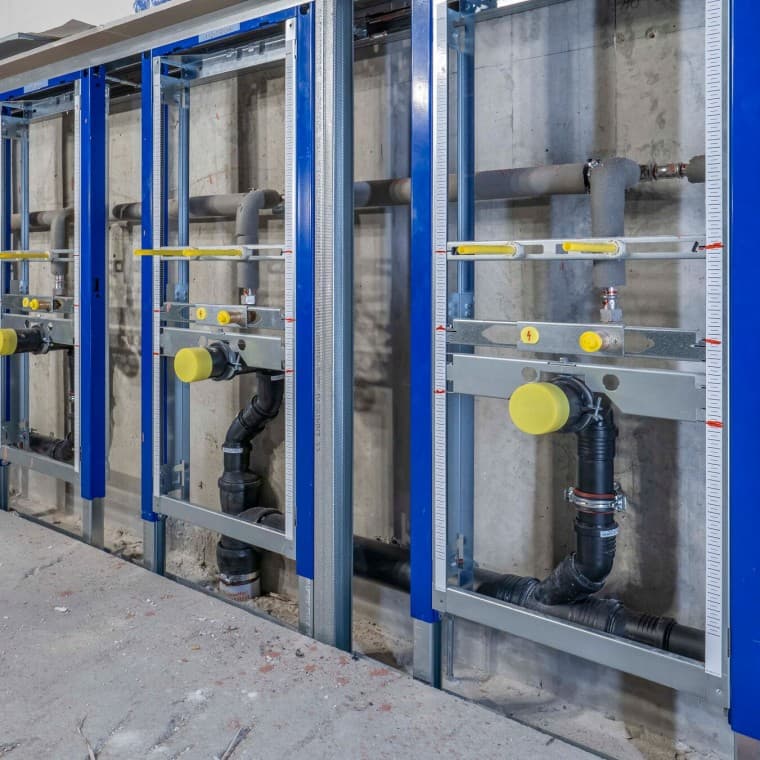

Toda a instalação das sanitas, urinóis e lavatórios foi realizada pelos canalizadores da SK+TGM GmbH, utilizando as estruturas de instalação Geberit Duofix.
Todos os manuais de instalação da Geberit são bem concebidos e podem ser consultados em formato digital a qualquer momento.

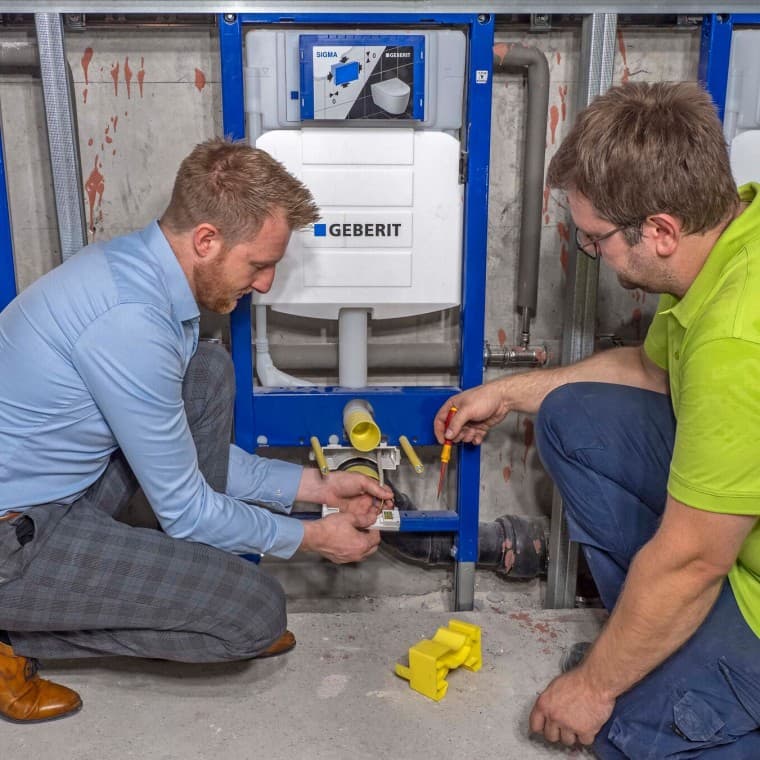

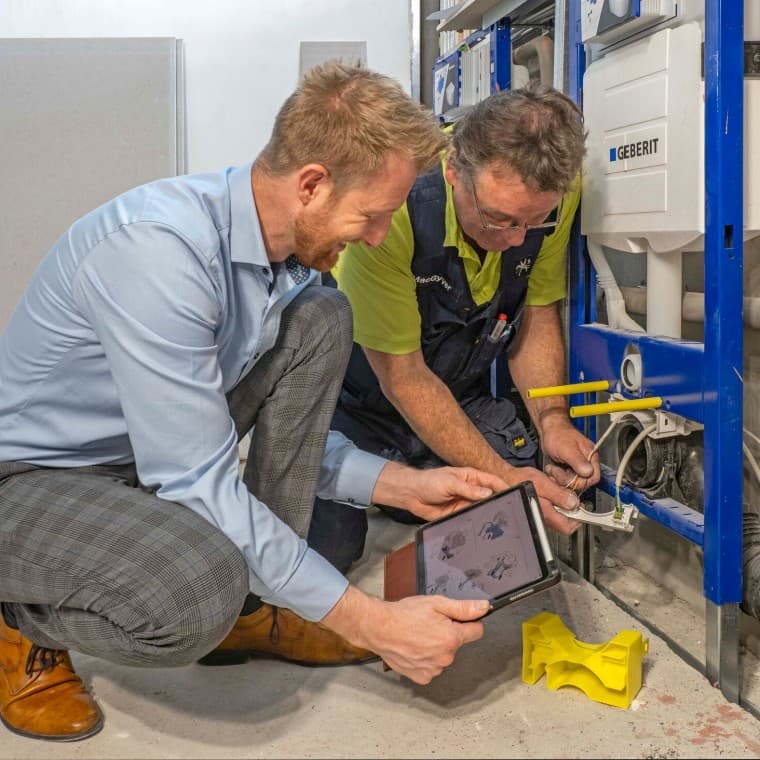

The Geberit Power & Connect box streamlines the process of integrating an electrical connection on the toilet into the installation element.

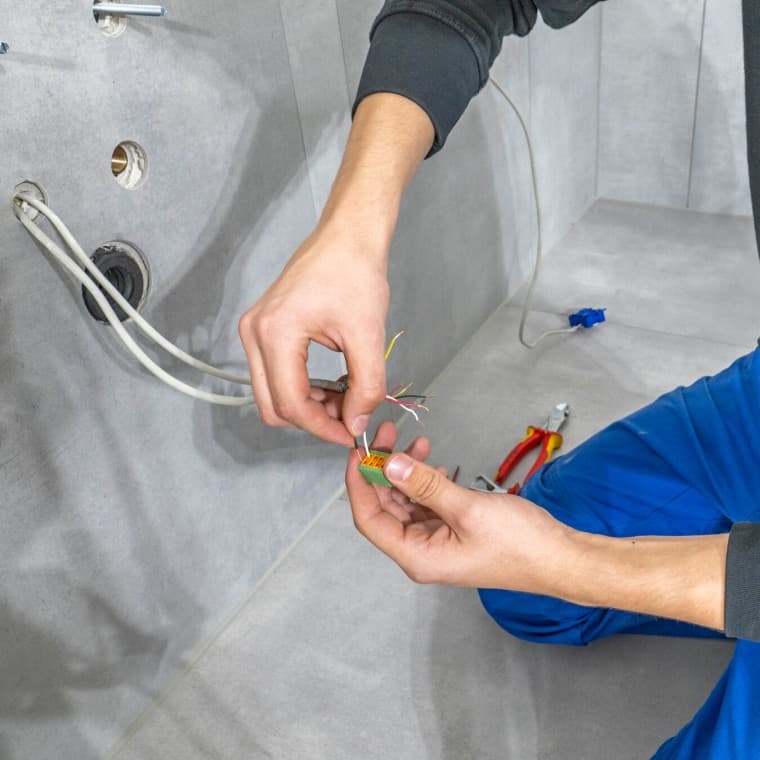

Para controlar as instalações sanitárias no Pavilhão 12, todas as unidades de descarga, acessórios eletrónicos e comandos dos WC e urinóis estão ligados em rede através de cabos.

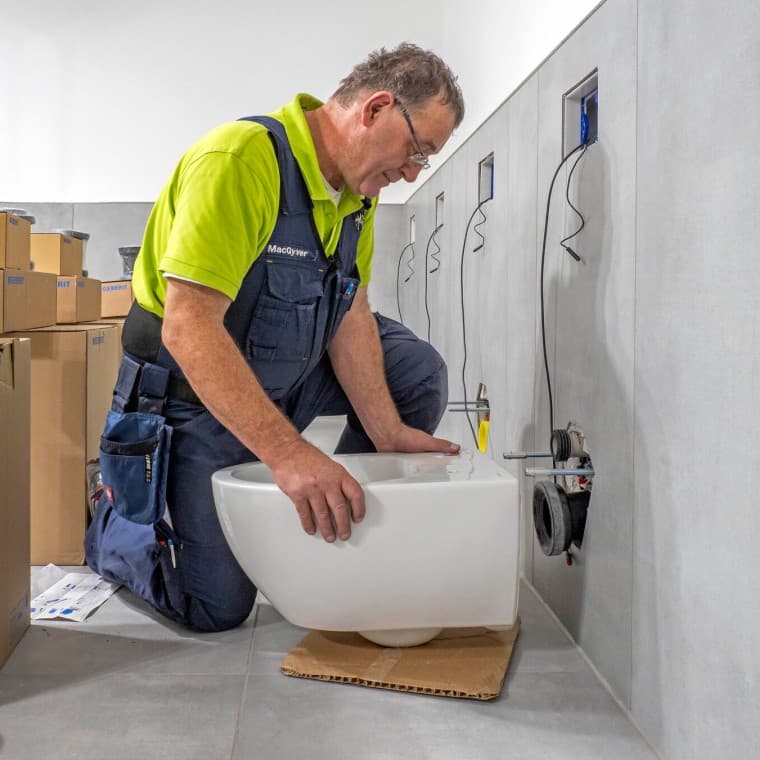

O inovador sistema de fixação EFF3 facilita imenso a instalação dos sanitas Geberit Acanto.

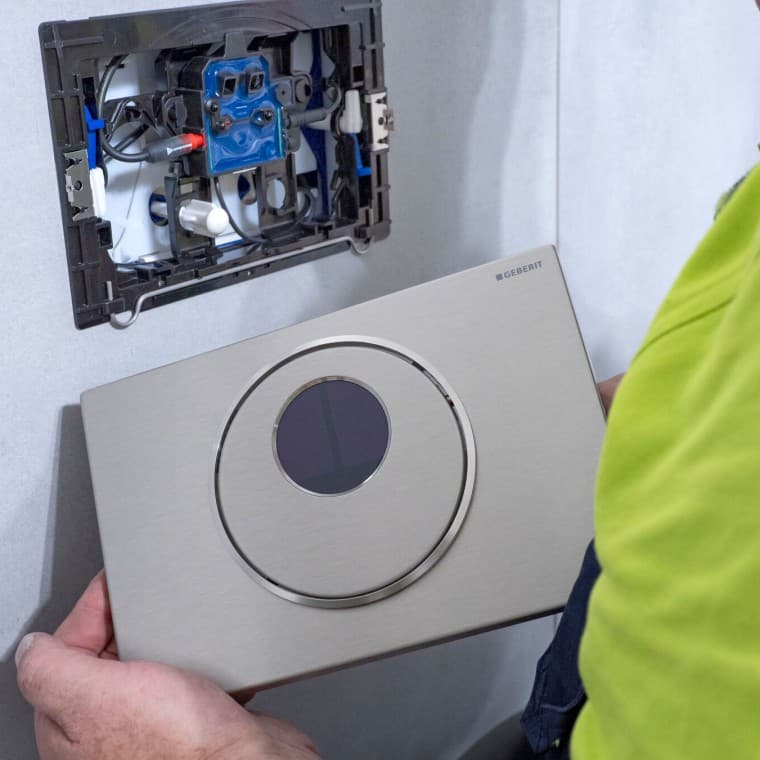

A placa de descarga Sigma10 em aço inoxidável inclui um comando eletrónico para a descarga da sanita.
