Geberit Silent-PP Drenagem silenciosa, ligação fácil

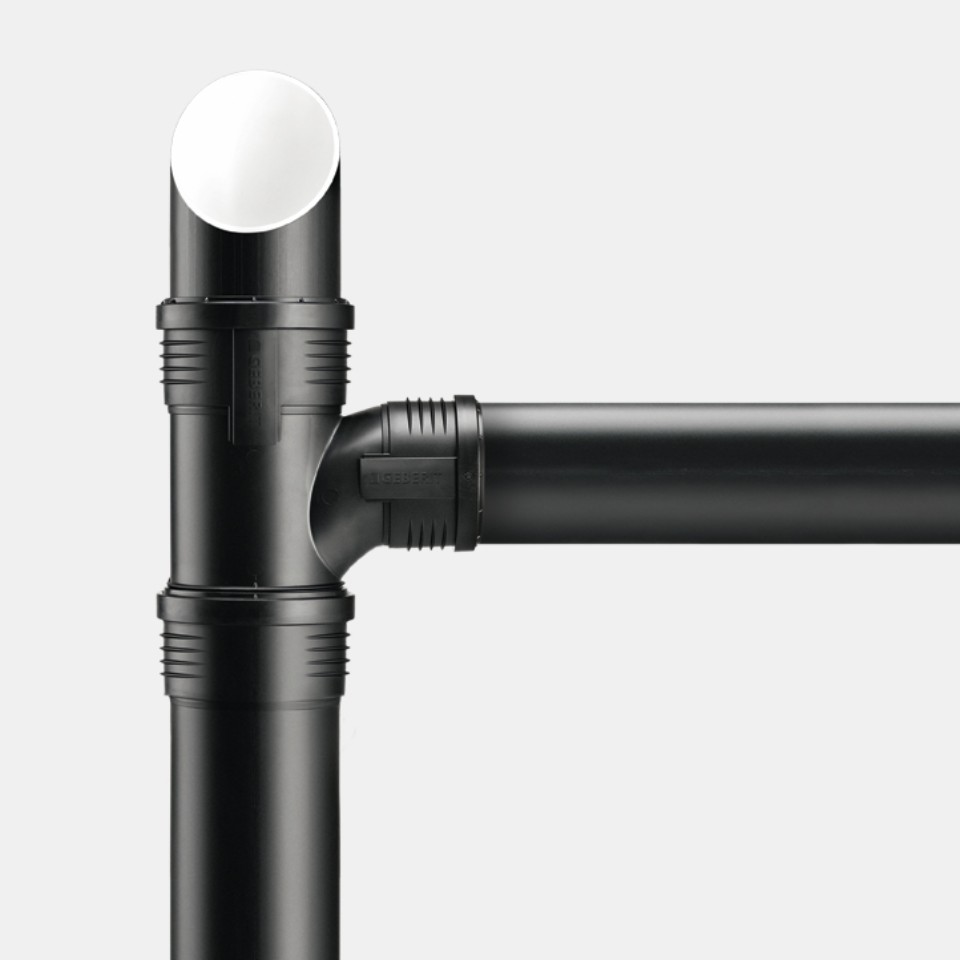

Geberit Silent-PP é um sistema de drenagem optimizado para som e com boa relação custo-benefício, que permite uma instalação rápida e fácil. Os seus tubos robustos de três camadas são adequados para utilização como colunas e tubos de ligação em edifícios com requisitos moderados de isolamento acústico.
O sistema de drenagem plug-in Geberit Silent-PP oferece uma solução de drenagem ideal para vários tipos de edifícios, incluindo habitações para uma ou duas famílias, bem como muitas outras aplicações.
Para projectos com requisitos ligeiramente superiores de isolamento acústico, ou como uma alternativa económica, os tubos de ligação Geberit Silent-PP também podem ser combinados com colunas Silent-Pro ou Silent-db20.
Por que escolher Geberit Silent-PP?

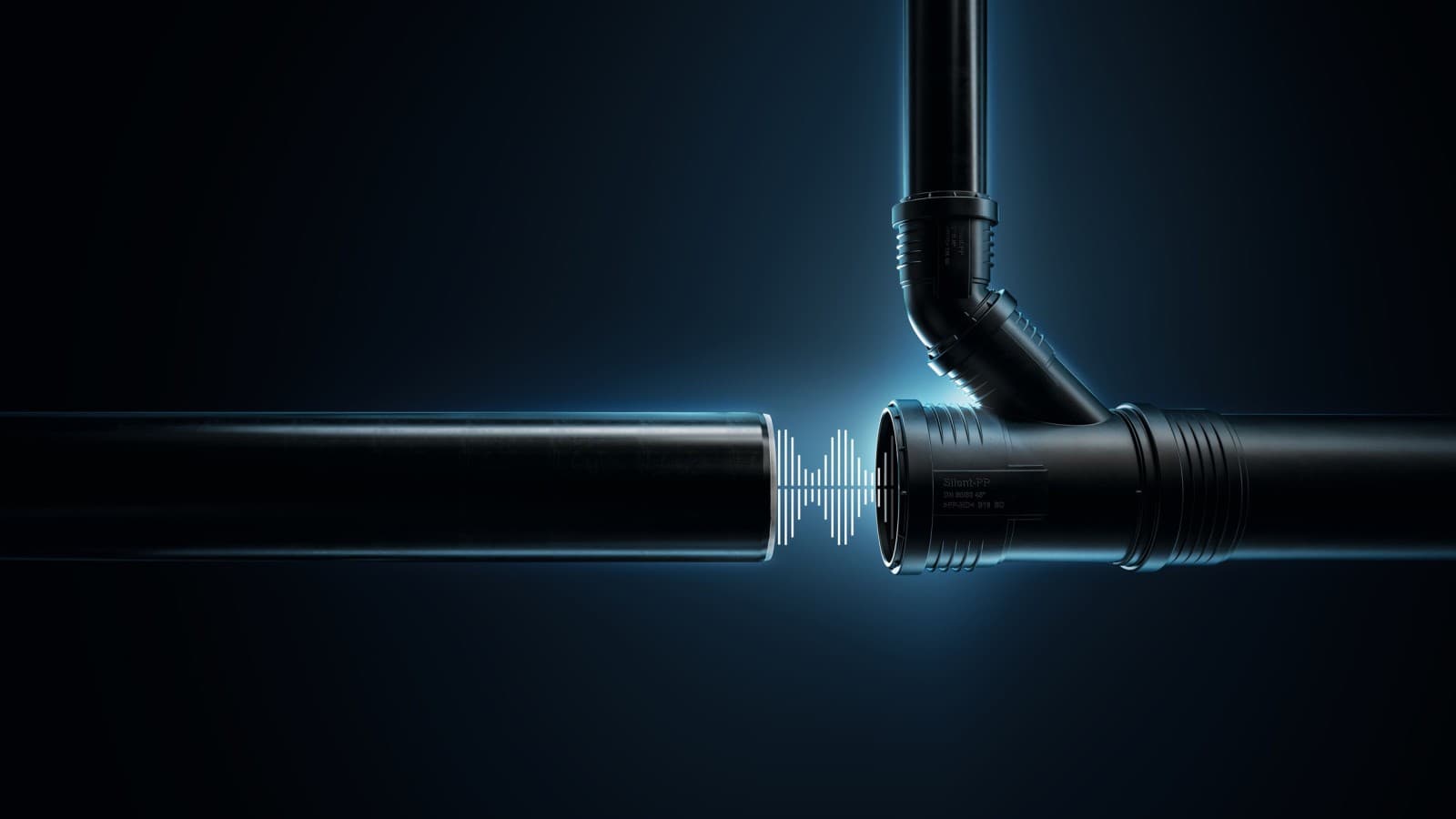

Optimizado para som
Sistema de drenagem optimizado para som graças ao aumento do peso intrínseco e ao design inteligente.

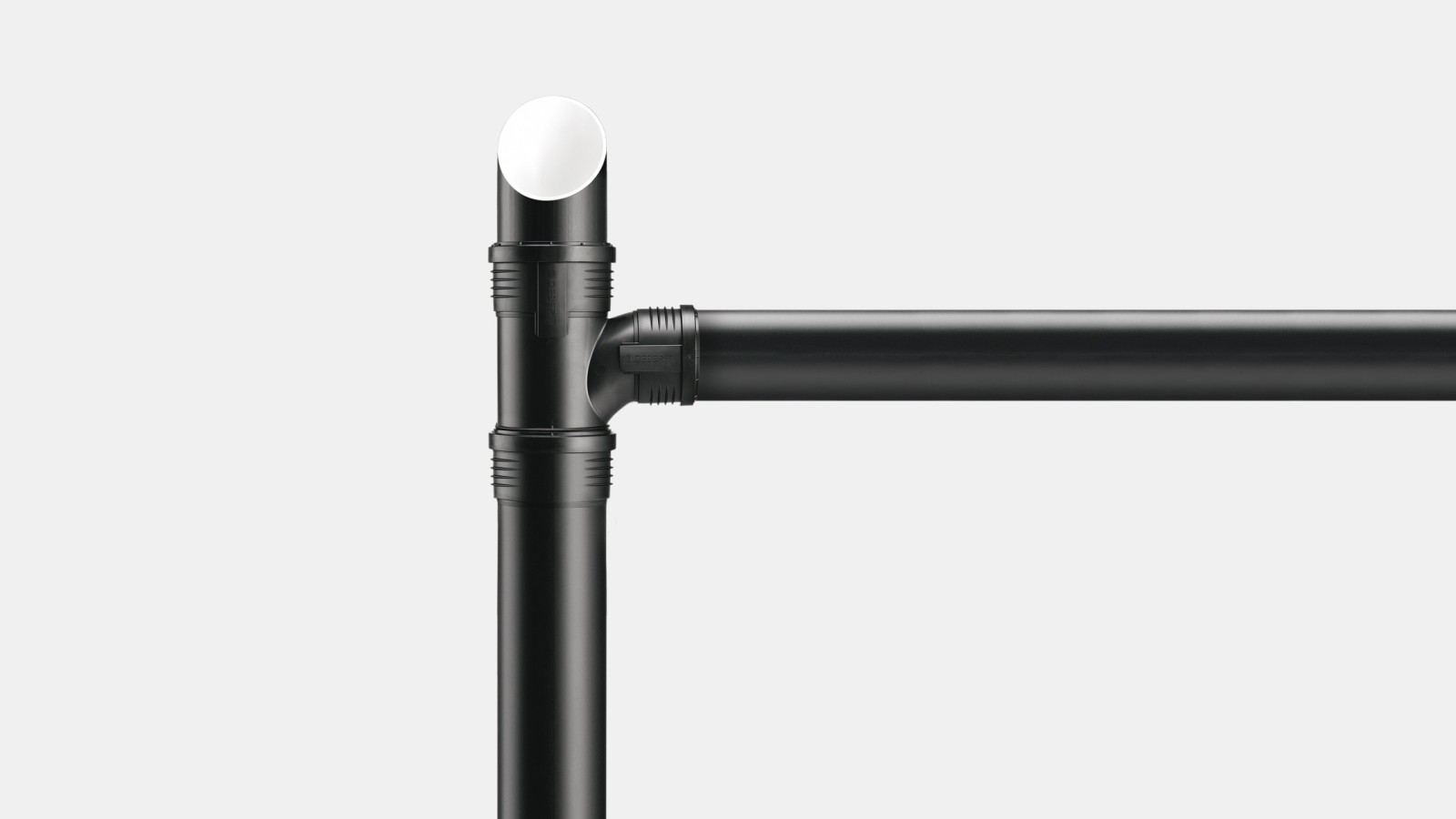

Fácil de instalar
As conexões e as tubagens simplesmente encaixam-se, sem necessidade de ferramentas adicionais.
Alternativa económica
Dependendo dos requisitos de isolamento acústico, pode ser utilizado como uma alternativa aos sistemas de alto isolamento acústico.
Confiavelmente à prova de fugas
As gaxetas de lábio em EPDM comprovadas garantem a estanqueidade fiável e permanente do sistema de drenagem.
Principais aplicações e áreas de utilização
Sistema de drenagem de coberturas convencional

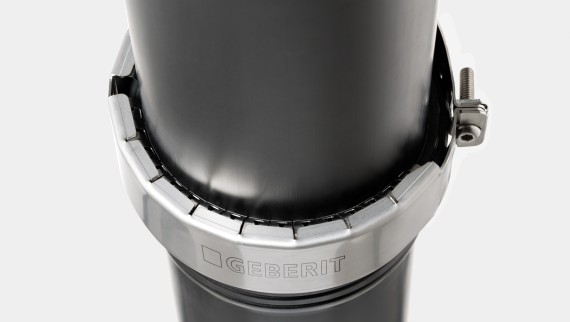

A garra de retenção Geberit cria uma ligação longitudinal não positiva. Isto significa que o Geberit Silent-PP pode ser utilizado tanto para tubagens de águas pluviais interiores como convencionais.
Drenagem de edifícios com separadores de gordura
O Geberit Silent-PP é adequado para drenar águas residuais contendo óleo e gordura em ambientes de restauração comercial e outros estabelecimentos comerciais, desde que os anéis de vedação EPDM fornecidos de fábrica sejam substituídos por juntas labiais Geberit NBR.

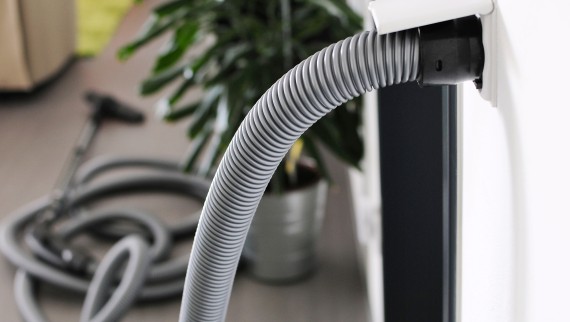

Limpeza a vácuo central
O Geberit Silent-PP pode ser utilizado em sistemas de limpeza a vácuo central em edifícios residenciais para a remoção de pó doméstico comum.
Projetos com requisitos de proteção contra incêndio

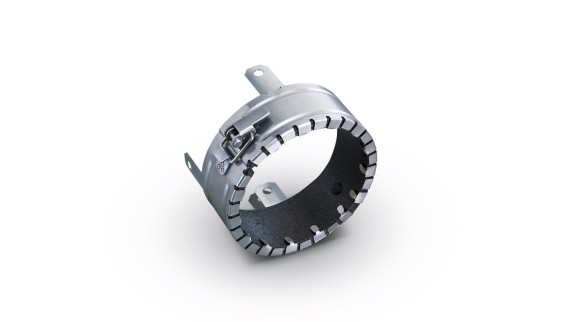

Foram realizados testes de fogo de acordo com a norma EN 1366-3 para uma ampla variedade de situações de instalação diferentes. Em combinação com o registo corta-fogo Geberit RS90 Plus EN, o sistema de drenagem plug-in Geberit Silent-PP é aprovado para uma resistência ao fogo de 90 minutos (ETA/ETB).
Gama de produtos Geberit Silent-PP
Dimensões
Dimensões de tubos disponíveis
| Diâmetro (DN) | Dimensão d x s (mm) |
|---|---|
| 30 | 32 x 2 |
| 40 | 40 x 2 |
| 50 | 50 x 2 |
| 70 | 75 x 2,6 |
| 90 | 90 x 3,1 |
| 100 | 110 x 3,6 |
| 125 | 125 x 4,2 |
| 150 | 160 x 5,2 |
Acessórios

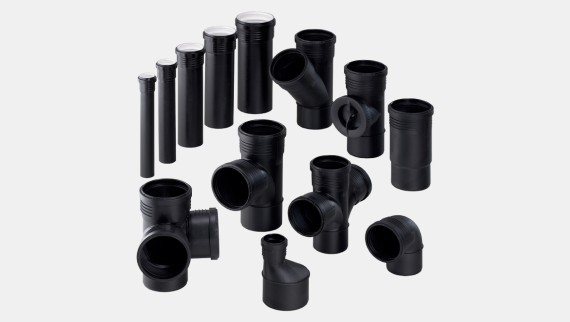

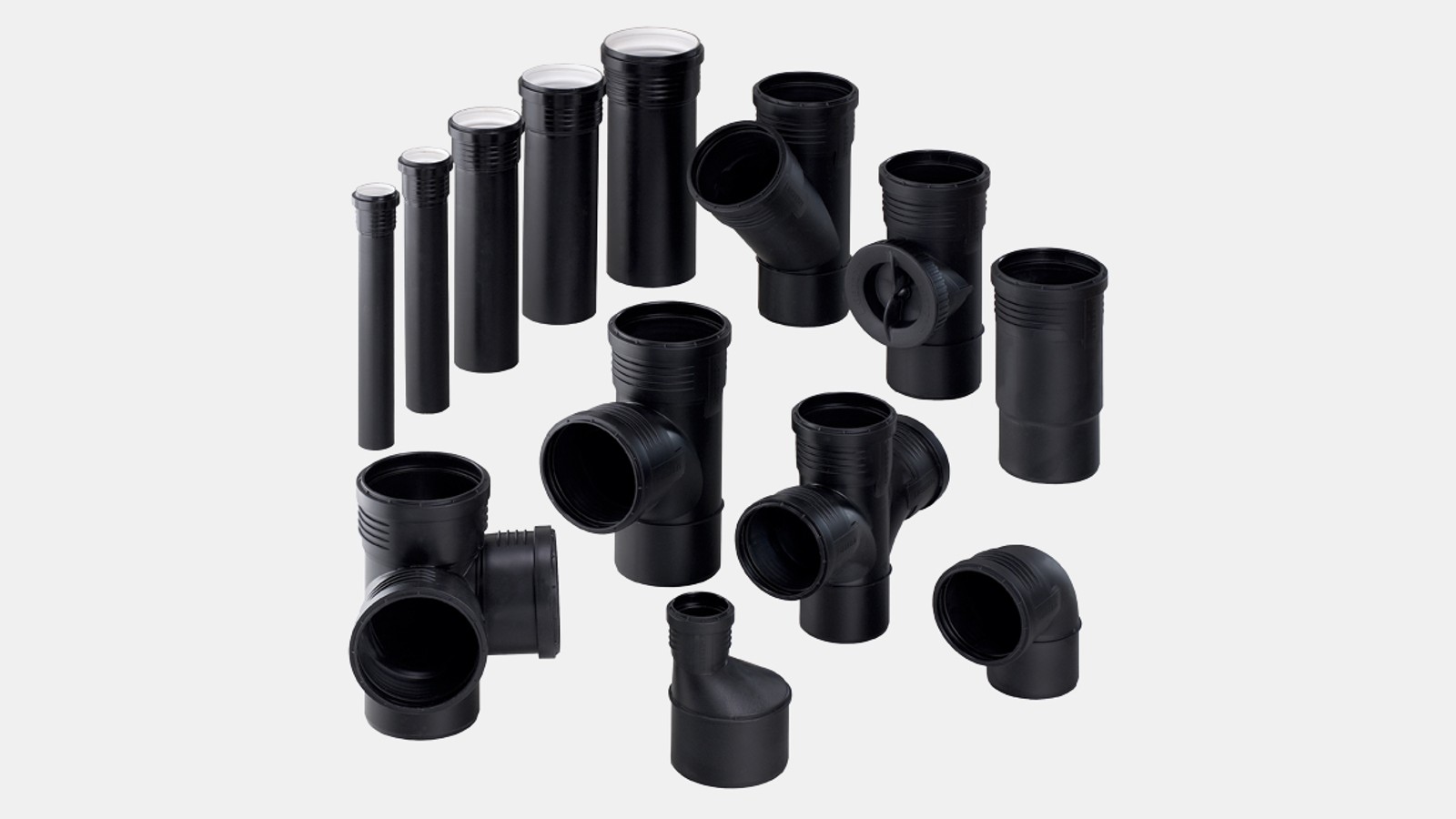

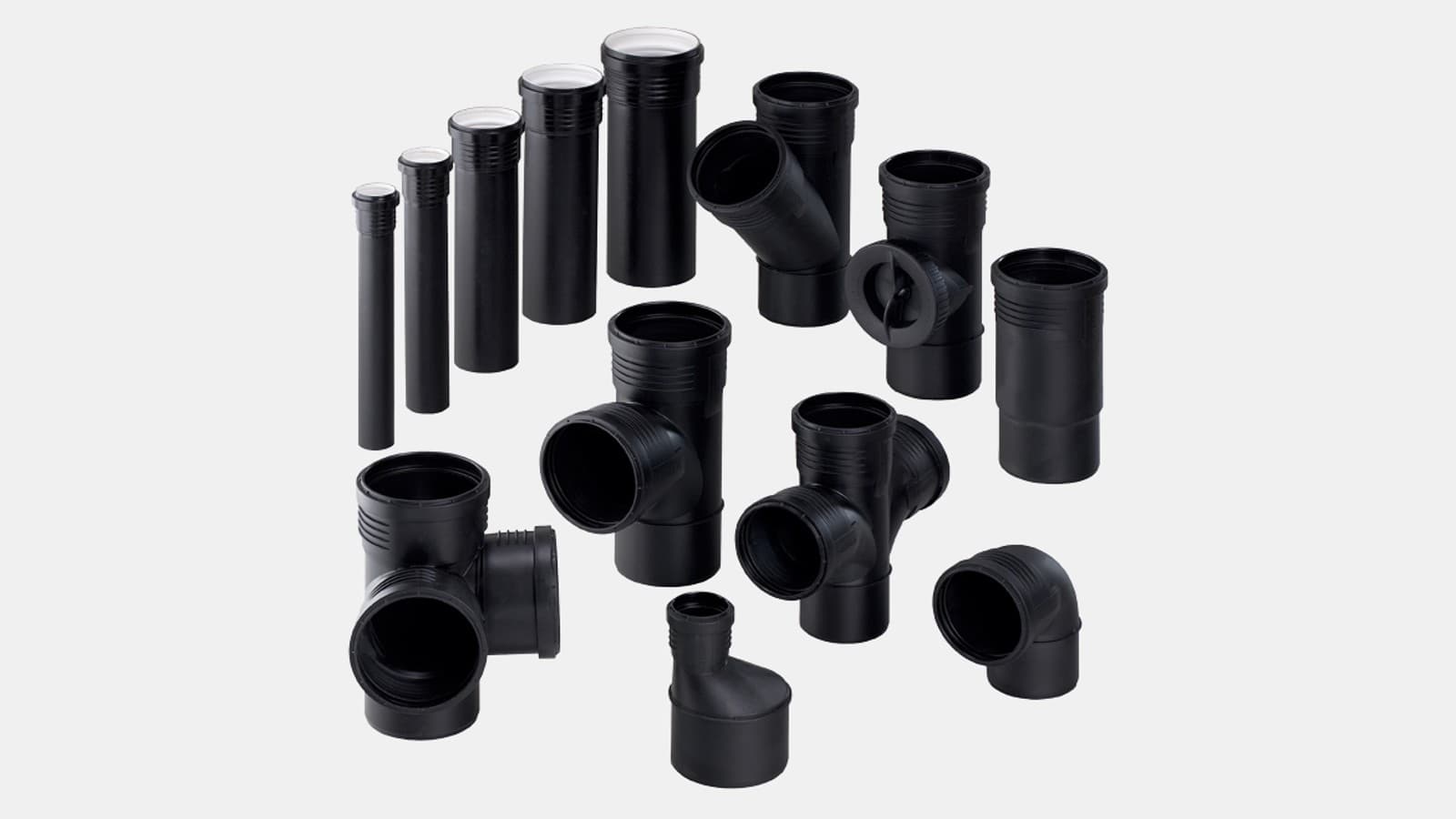

Gama de produtos
Acessórios e ligações disponíveis
- Geberit Silent-PP está disponível em sete comprimentos com mais de 100 acessórios.
- Ligações para sanitas e ralos de duche de baixa altura (por ex. elementos de duche Geberit).
- Acessório de ramificação dupla para instalação fácil e economizadora de espaço de duches e sanitas.
Adapters to other systems: Connection with Geberit Silent-Pro and Silent-db20
Geberit Silent-PP can be connected to the highly sound-insulating Geberit Silent-Pro and Geberit Silent-db20 drainage systems.

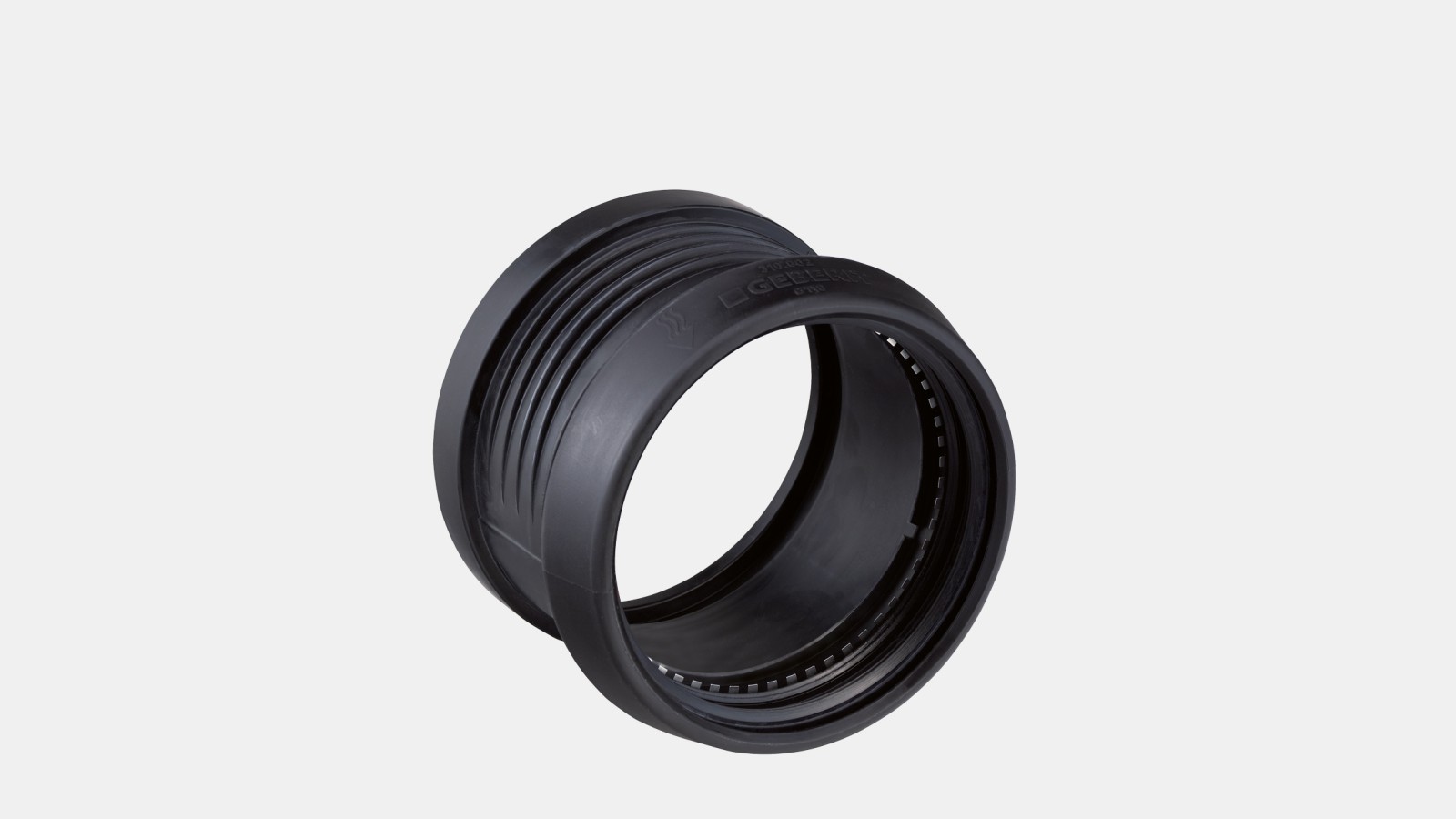

Geberit adapter sockets – with EPDM lip seal and chrome nickel steel claw ring – provide a reliably tight connection to Geberit Silent-db20 stacks.
Geberit Silent-PP and Geberit Silent-Pro are compatible without the use of adapters.
Acessórios complementares
Produtos disponíveis

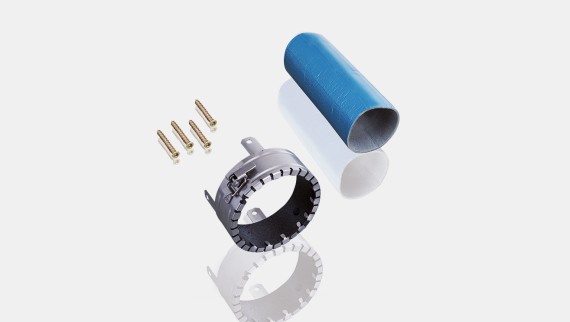

Proteção contra incêndios para Geberit Silent-PP
Foram realizados ensaios de incêndio em conformidade com a norma EN 1366-3 para vários diferentes métodos de instalação.
Juntamente com o registo corta-fogo RS90 Plus Geberit EN, o sistema Geberit Silent-PP está aprovado de acordo com a legislação do setor da construção para uma resistência ao fogo de 90 minutos (ETA/ETB).

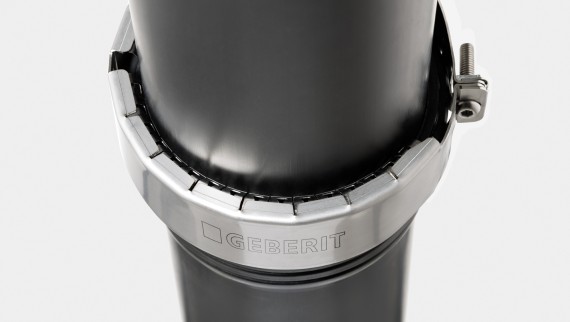

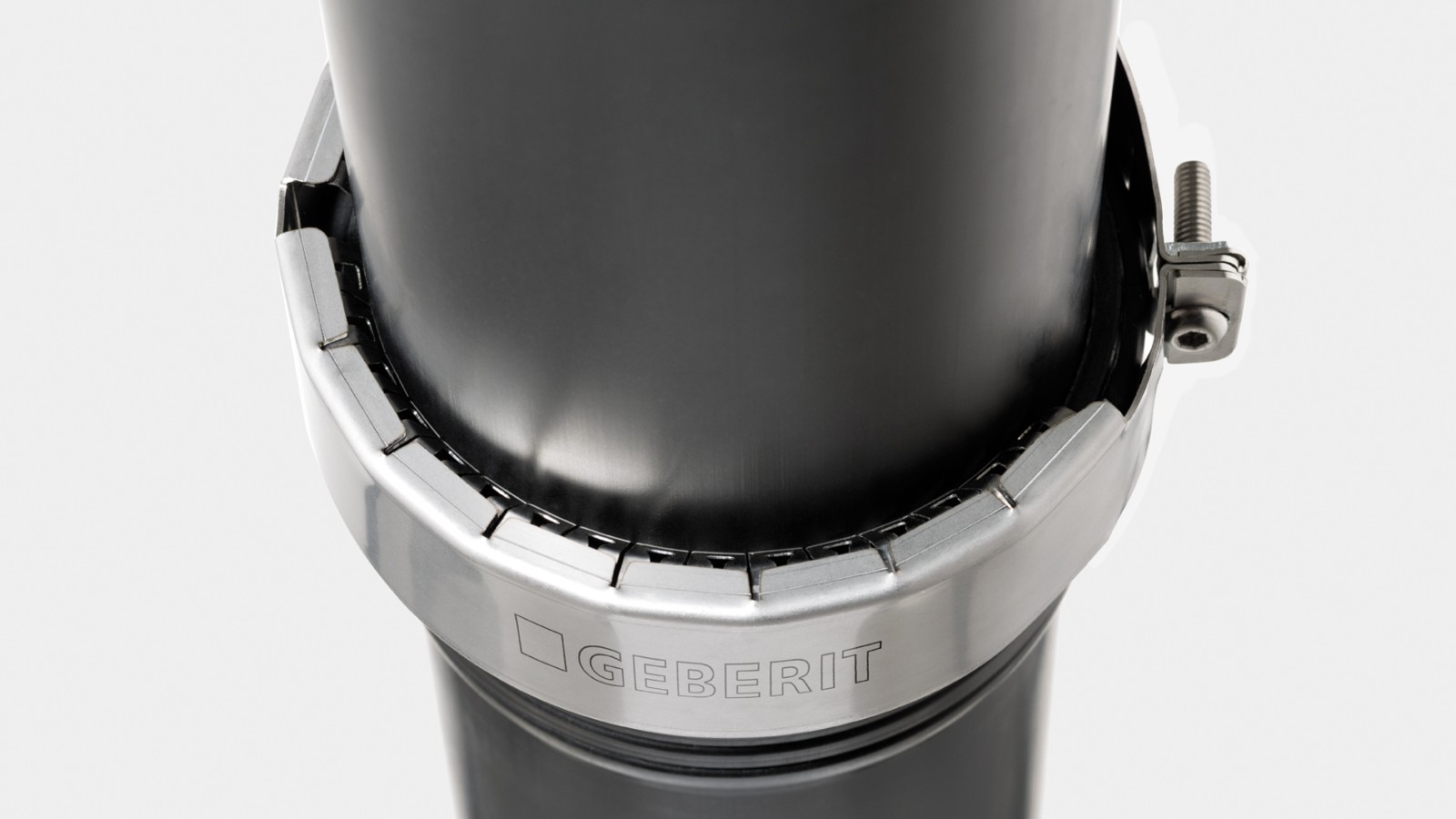

Mandíbula de retenção Geberit
Com a mandíbula de retenção Geberit, estabelece-se uma encaixe resistente a forças axiais.
Deste modo, Geberit Silent-PP para tubos de drenagem pluvial pode suportar uma pressão interna máxima de até 2 bar.
Dados técnicos
Visão geral
| Geberit Silent-PP | |
|---|---|
| Dimensões disponíveis | d32; d40; d50; d75; d90; d110; d125; d160 |
| Drenagem de edifícios | Sim |
| Drenagem pluvial convencional localizada no interior | Com mandíbula de retenção Geberit para alturas de até 20 m |
| Material | PP-MD |
| Coeficiente de dilatação linear | 0,08 mm/(m K) |
| Dilatação linear do suporte | Ocorre dentro da junta de abocardar com o-ring e não requer quaisquer medidas adicionais |
| Temperatura de instalação | -10°C a 40°C |
| Temperatura de aplicação de carga permanente | -10°C a 90°C |
| Resistência química | Químicos de uso doméstico correntes |
Declaração ambiental do produto
Declaração ambiental do produto (EPD)
As declarações ambientais de produto (EPD, na sigla em inglês) proporcionam transparência e permitem comparar produtos em termos do seu impacto ambiental.
As EPD estão disponíveis para os tubos Geberit Silent-PP e os acessórios mais comuns.
Mais informações sobre construção sustentável e EPDs no site do Grupo Geberit
Vantagens do Geberit Silent-PP
Cumpre os requisitos de isolamento acústico
O sistema de drenagem plug-in Geberit Silent-PP é ideal para a instalação rápida, económica e optimizada em termos de insonorização de sistemas de drenagem. As peças hidráulicas optimizadas garantem uma maior capacidade de escoamento e menos desenvolvimento de ruído na tubagem de esgoto.
O Geberit Silent-PP é apoiado por relatórios de isolamento acústico para uma ampla gama de situações construtivas. A ferramenta de competência em isolamento acústico da Geberit ajuda a determinar se a sua situação construtiva cumpre os padrões exigidos.

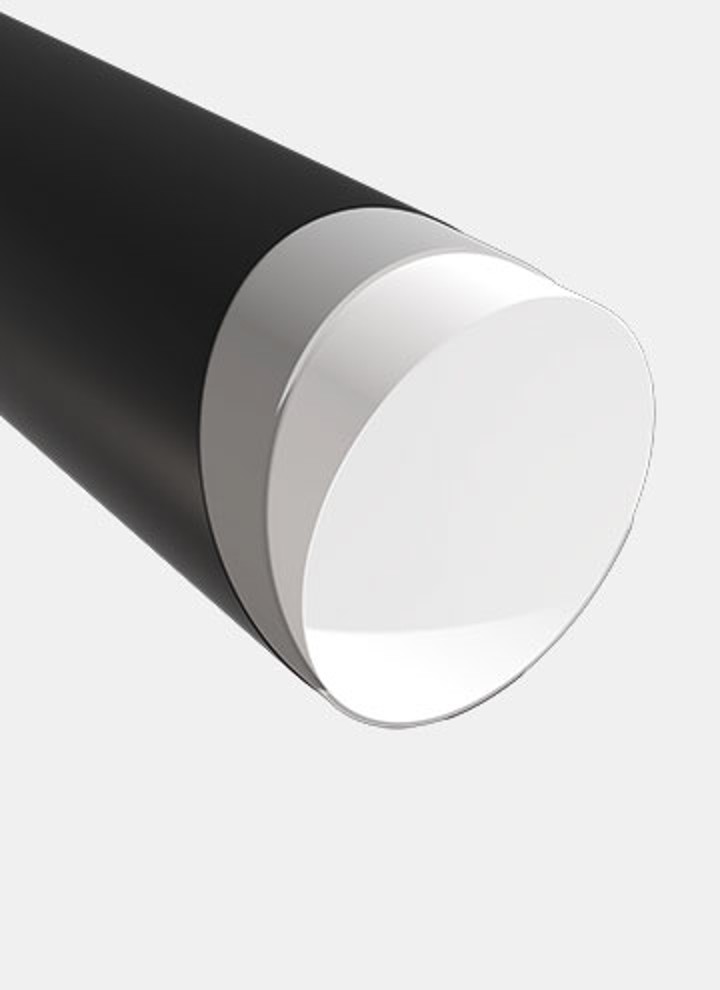

A estrutura de material PP-HD de três camadas reforçada com minerais do sistema de tubagem reduz o ruído da água em movimento.
Isto torna o sistema de ligação push-fit Geberit Silent-PP a escolha perfeita para ligações rápidas ao chão otimizadas para som – podendo também ser utilizado para ramais verticais.
Sistema de drenagem com instalação fácil
O sistema de plug-in de drenagem pode ser montado rápida e facilmente, sem necessidade de ferramentas adicionais. A vedação em EPDM pode ser removida previamente para uma montagem experimental e depois reinserida sem dificuldade. As vedações já estão ligeiramente lubrificadas para facilitar o processamento.

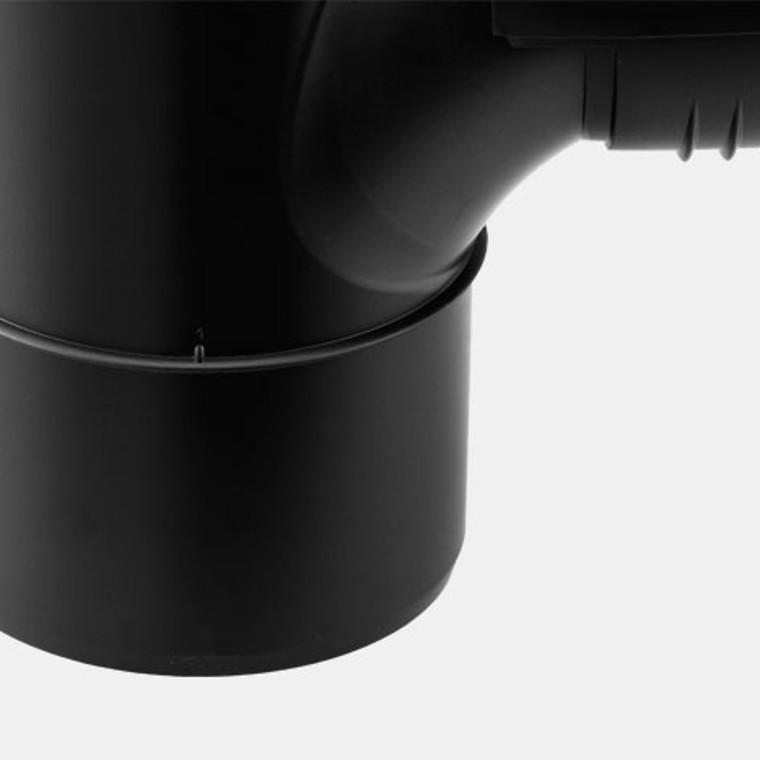

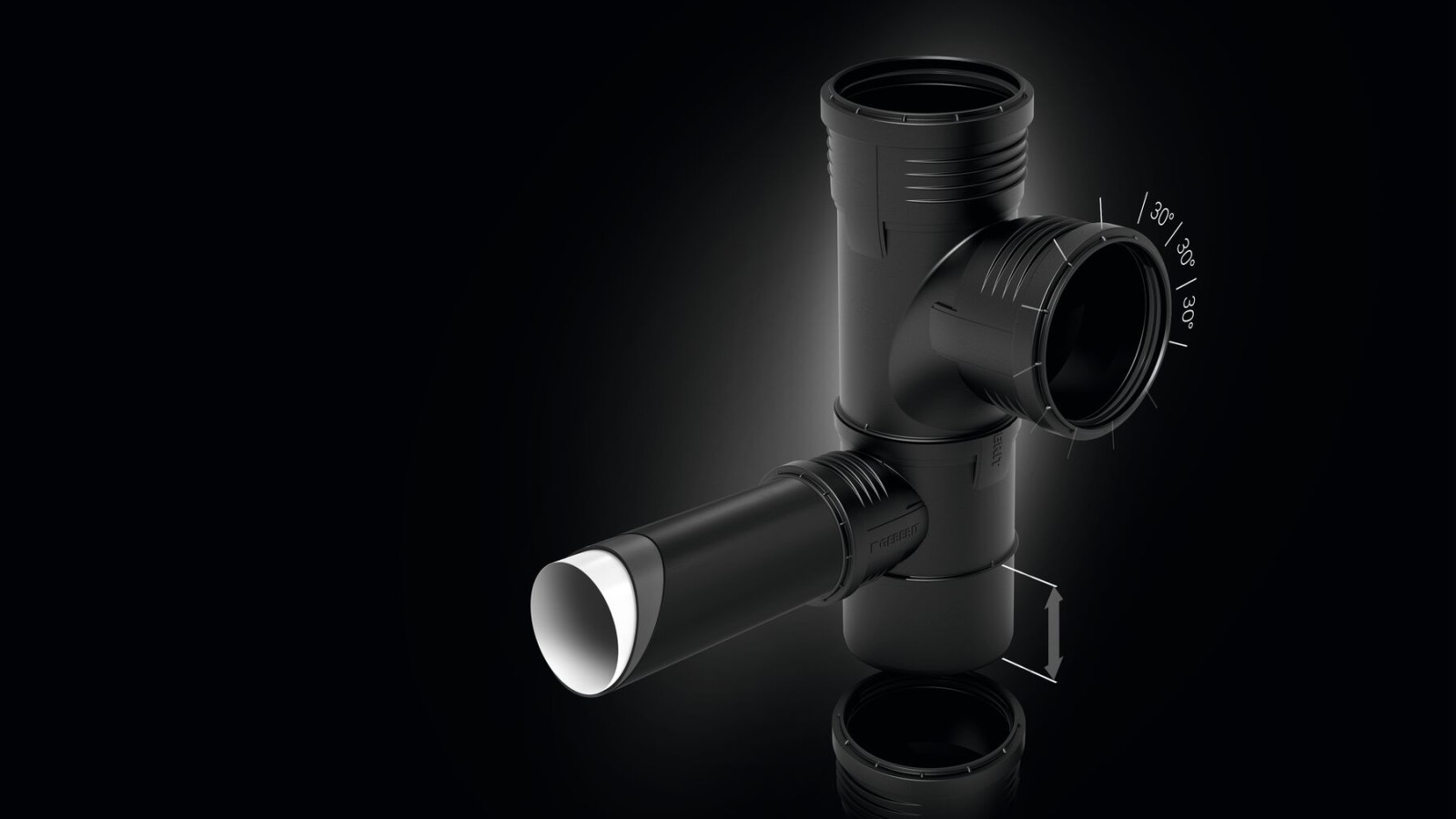

Medir e marcar a profundidade de inserção já não é necessário, uma vez que os acessórios possuem um anel de paragem. Isto permite aos canalizadores verificar claramente se os acessórios e os tubos estão devidamente ligados.

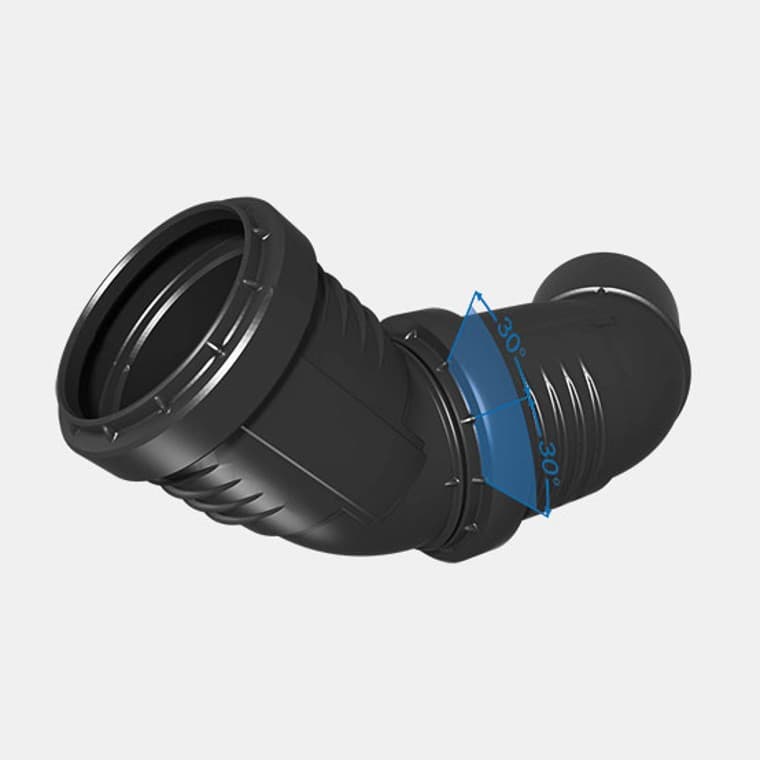

As nervuras nas extremidades da tomada proporcionam uma fixação segura, enquanto as marcações de 30 graus permitem um alinhamento preciso das peças.

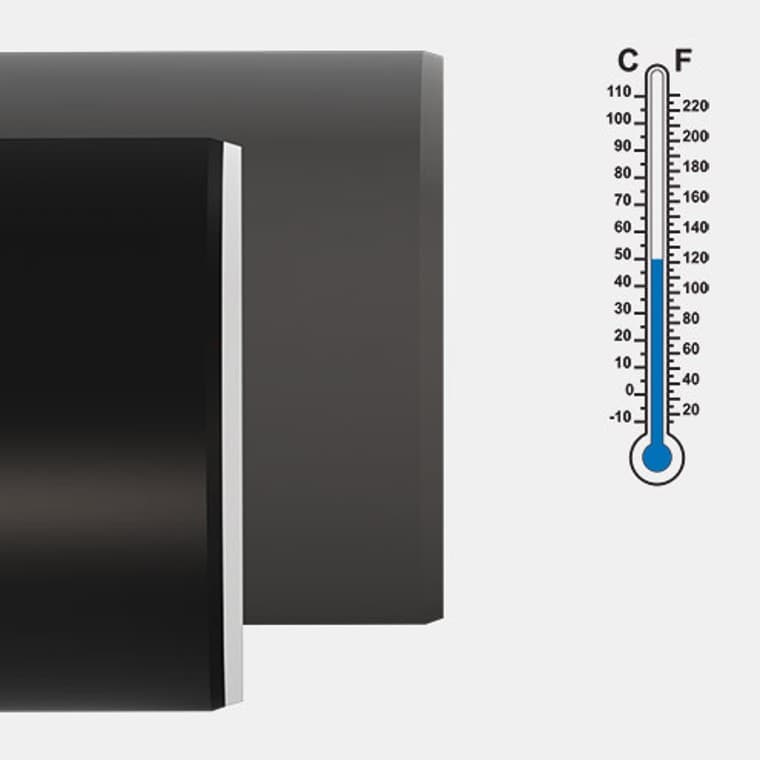

A baixa expansão linear dos tubos Geberit Silent-PP de três camadas permite que todo o sistema de drenagem seja instalado sem bocais de expansão. Isto reduz custos e diminui o tempo de instalação.
Estanquidade segura e duradoura
A elevada rigidez ao anel dos tubos Geberit Silent-PP e os acessórios reforçados com nervuras facilitam um processamento fácil e seguro.

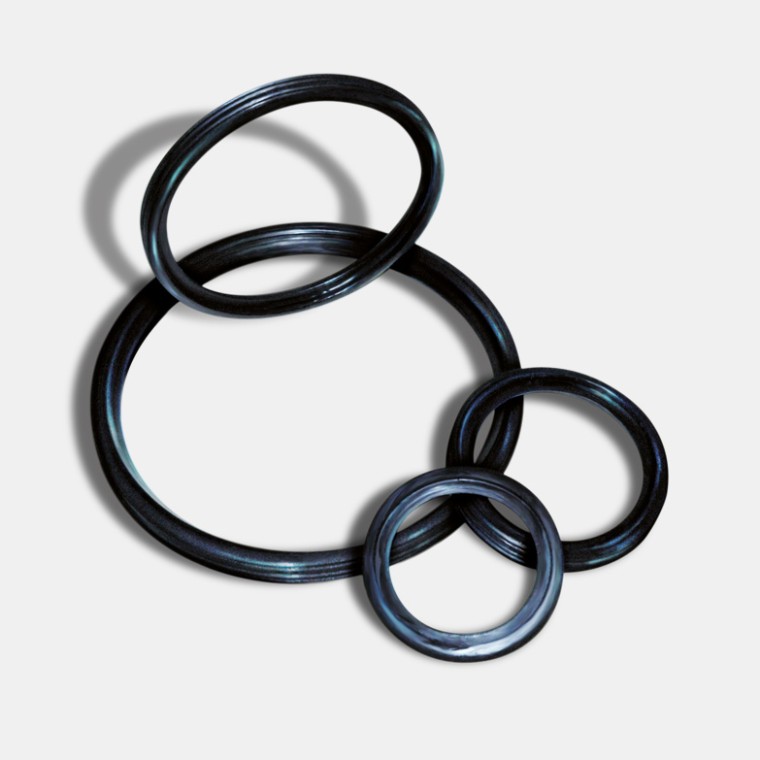

As juntas de lábio em EPDM têm sido um sucesso durante décadas, garantindo a estanqueidade fiável e permanente de todo o sistema.
O anel de retenção nas conexões oferece aos canalizadores um indicador visual claro de que os componentes estão totalmente inseridos.

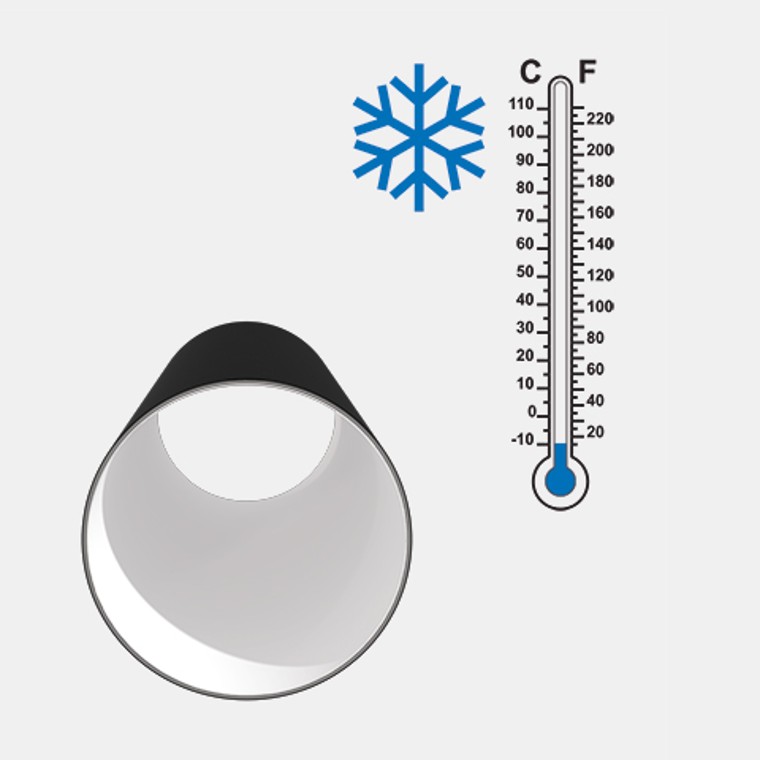

As tubagens e conexões de esgoto Geberit Silent-PP são feitos de materiais resistentes com resistência ao impacto a frio, o que significa que podem ser trabalhados em segurança mesmo a baixas temperaturas, sem risco de quebra.

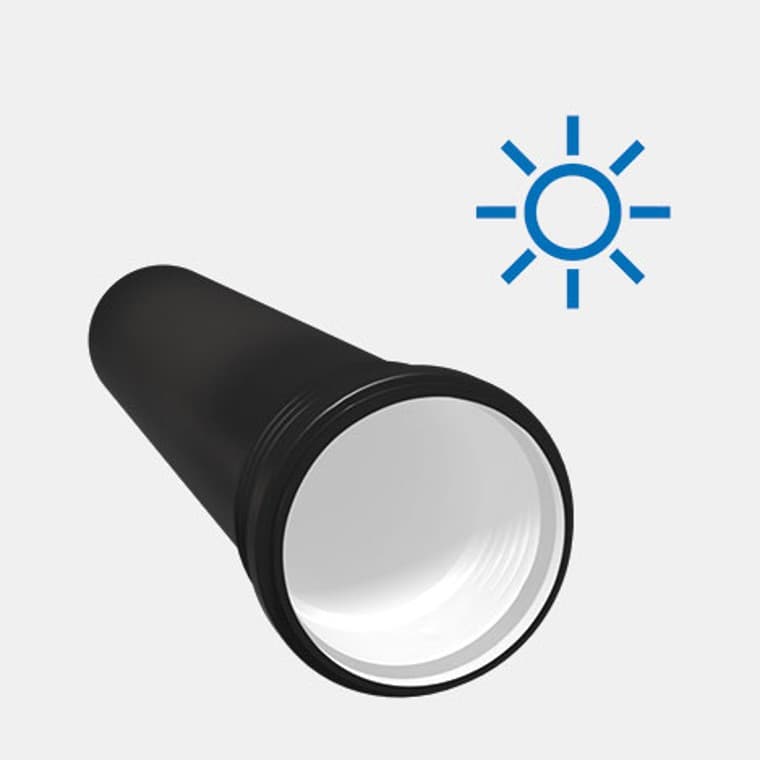

Uma alta proporção de partículas de fuligem nos tubos e acessórios previne de forma fiável o fragilamento do material. A alta resistência aos UV permite que o sistema seja armazenado ao ar livre de forma económica por curtos períodos.
O tubo interior branco oferece vantagens significativas – por exemplo, no caso de entupimentos, quando é necessário inspecionar o tubo de descarga. Os depósitos são mais facilmente visíveis do que num tubo interior escuro, permitindo localizar a área problemática mais rapidamente.
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Todas as informações técnicas relativas à Geberit Silent-PP podem ser consultadas no Catálogo de produtos
