Geberit PE SuperTube O sistema para aproveitamento de espaço

Drenagem com otimização hidráulica de edifícios altos

A tecnologia Geberit PE SuperTube tem por base uma interação perfeita entre os componentes do sistema, que permite uma instalação da drenagem particularmente economizadora de espaço em edifícios altos. O SuperTube torna desnecessária a utilização de um tubo de ventilação paralelo e consegue, assim, mais espaço de área habitável e área útil. Tubagens de dimensões geralmente mais pequenas possibilitam dutos mais pequenos. As tubagens horizontais podem ser dispostas num comprimento de até seis metros sem inclinação e proporcionam com isso uma economia de espaço ainda maior.

  • Mais espaço de área habitável e área útil.
  • Planeamento simples e instalação rápida.
  • Diâmetros de tubo mais pequenos e consistentes d110.
  • Capacidade máxima do fluxo de 12 l/s.
  • Não são necessários tubos de ventilação adicionais.
  • Tubagens horizontais sem inclinação (até 6 m).

Instalação economizadora de espaço

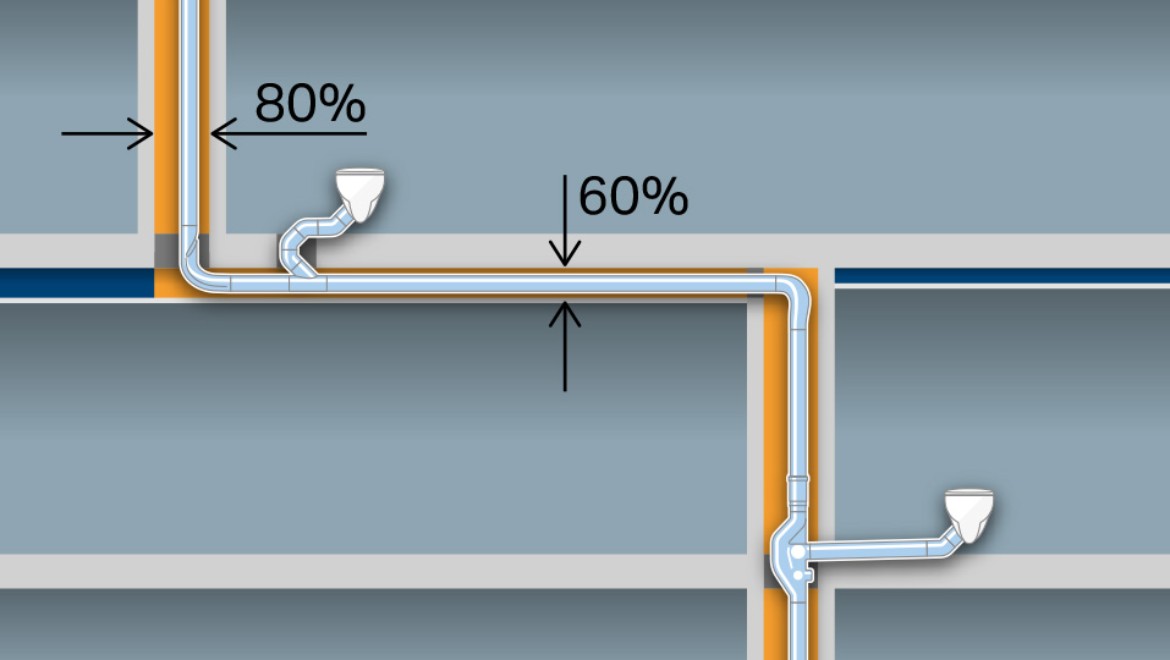

Obtenção de espaço graças a dimensões mais pequenas dos tubos d110, sem tubo de ventilação adicional. Obtenção adicional de espaço por meio de tubagens horizontais com um comprimento de até seis metros, sem inclinação.

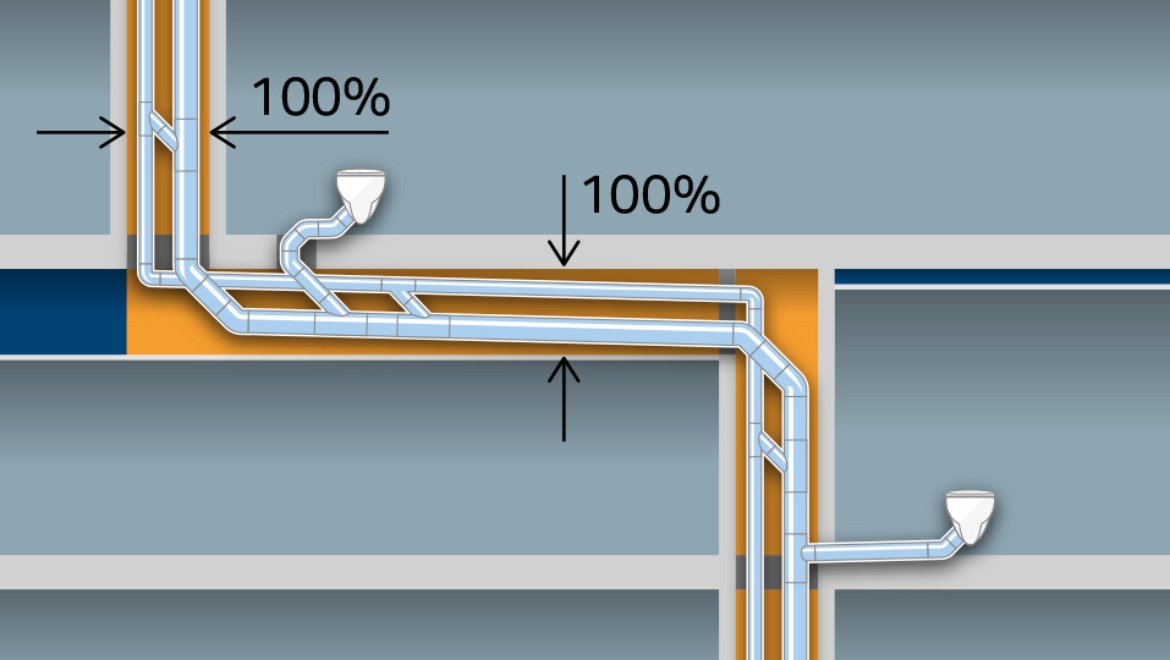

Maior necessidade de espaço no caso dos sistemas de drenagem convencionais, com a dimensão do tubo d160 e com um tubo de ventilação adicional d90

A comparação mostra a diferença:

Com o Geberit PE SuperTube (representado à esquerda), a capacidade do fluxo é de 12 l/s. Esta tecnologia permite um tubo de drenagem contínuo, com a dimensão d110. O tubo de ventilação deixa de ser necessário. Além disso, podem ser dispostas tubagens horizontais num comprimento de até seis metros, sem inclinação.

Um tubo de drenagem convencional (representado à direita) atinge, com a dimensão d160 e com um tubo de ventilação adicional d90, uma capacidade do fluxo de 12,4 l/s.

A interação perfeita

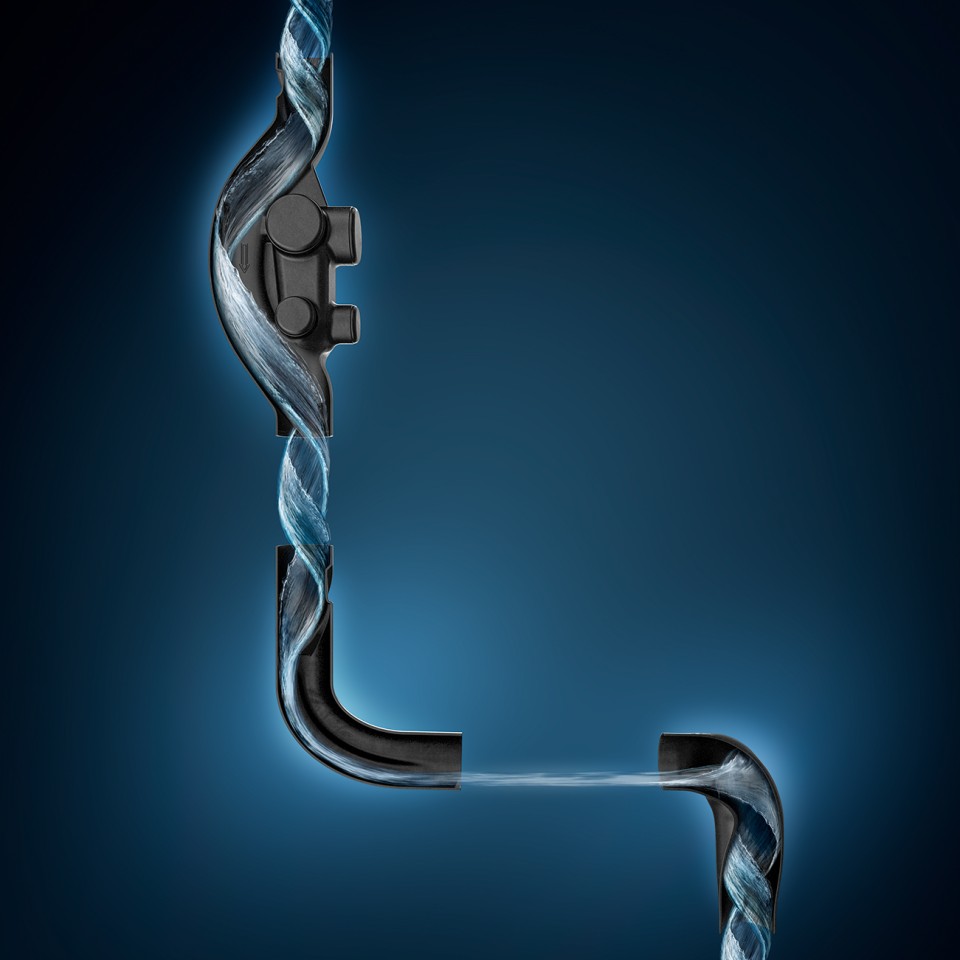

A água que escoa é posta em rotação no acessório Geberit PE Sovent.

Uma coluna de ar contínua com a Geberit SuperTube
SELECIONE UM PONTO DE INFORMAÇÃO NA IMAGEM

Três acessórios fazem toda a diferença

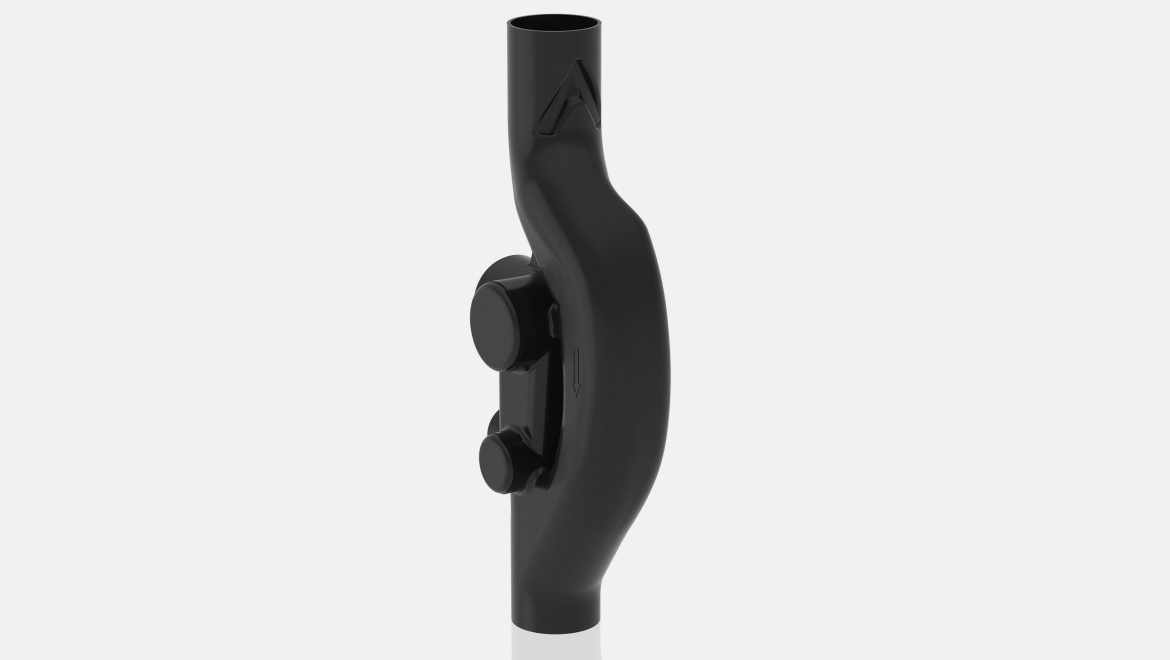

Acessório Geberit PE Sovent d110

Acessório Geberit PE Sovent d110

Com a sua geometria otimizada, o acessório Geberit PE Sovent desvia a água no tubo de queda, coloca-a em rotação e pressiona-a contra a parede do tubo. Com o fluxo anular aí originado, forma-se no interior uma coluna de ar contínua e estável, que permite uma capacidade de drenagem de 12 l/s.

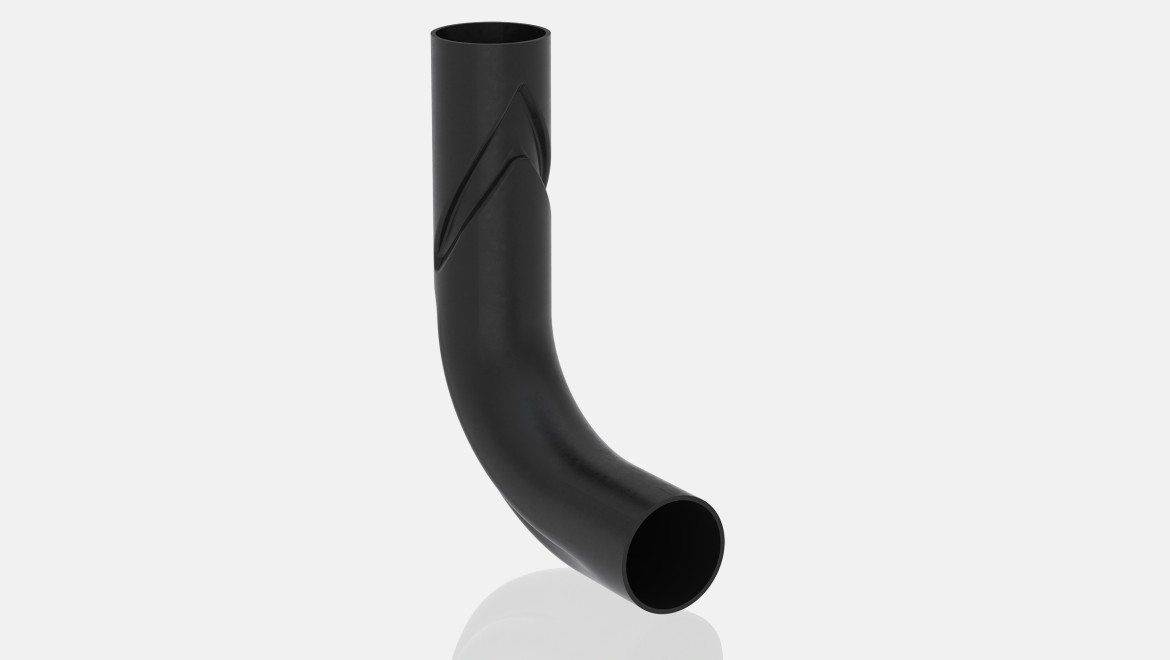

Curva BottomTurn do Geberit PE d110

Curva BottomTurn do Geberit PE

Com a curva BottomTurn do Geberit PE, a parede de água é interrompida no caso de uma mudança de direção e passa, sem interrupção da coluna de ar, de um fluxo anular a um fluxo em camadas. Este desvio leva a uma perda de impulso muito menor do que no caso das soluções convencionais.

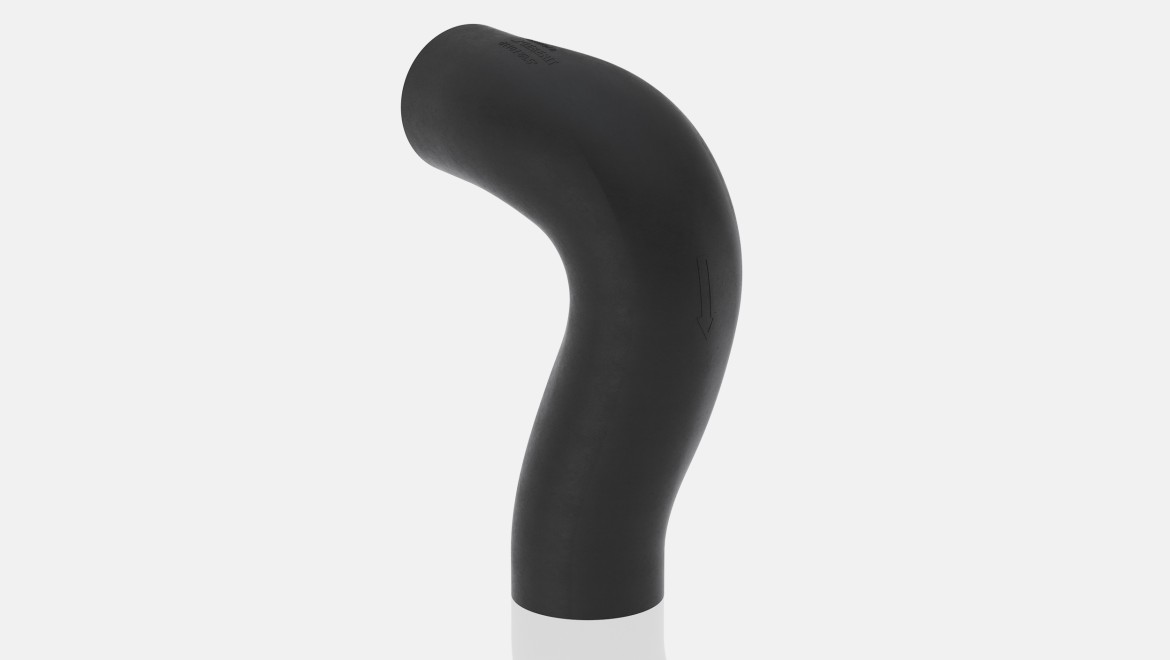

Curva BackFlip do Geberit PE d110

Curva BackFlip do Geberit PE

A curva BackFlip do Geberit PE, que roda sobre si própria, faz rodar a água que escoa no fluxo em camadas, indo essa água fluir em rotação num fluxo anular na tubagem vertical. Continua a existir a coluna de ar interior no tubo de queda posterior.

Vídeos

Todas as informações técnicas relativas ao Geberit PE SuperTube PODEM SER CONSULTADAS NO CATÁLOGO de produtos
