28 andares sem tubagem de ventilação secundária Arranha-céus residencial DS 90 em Viena (Áustria)

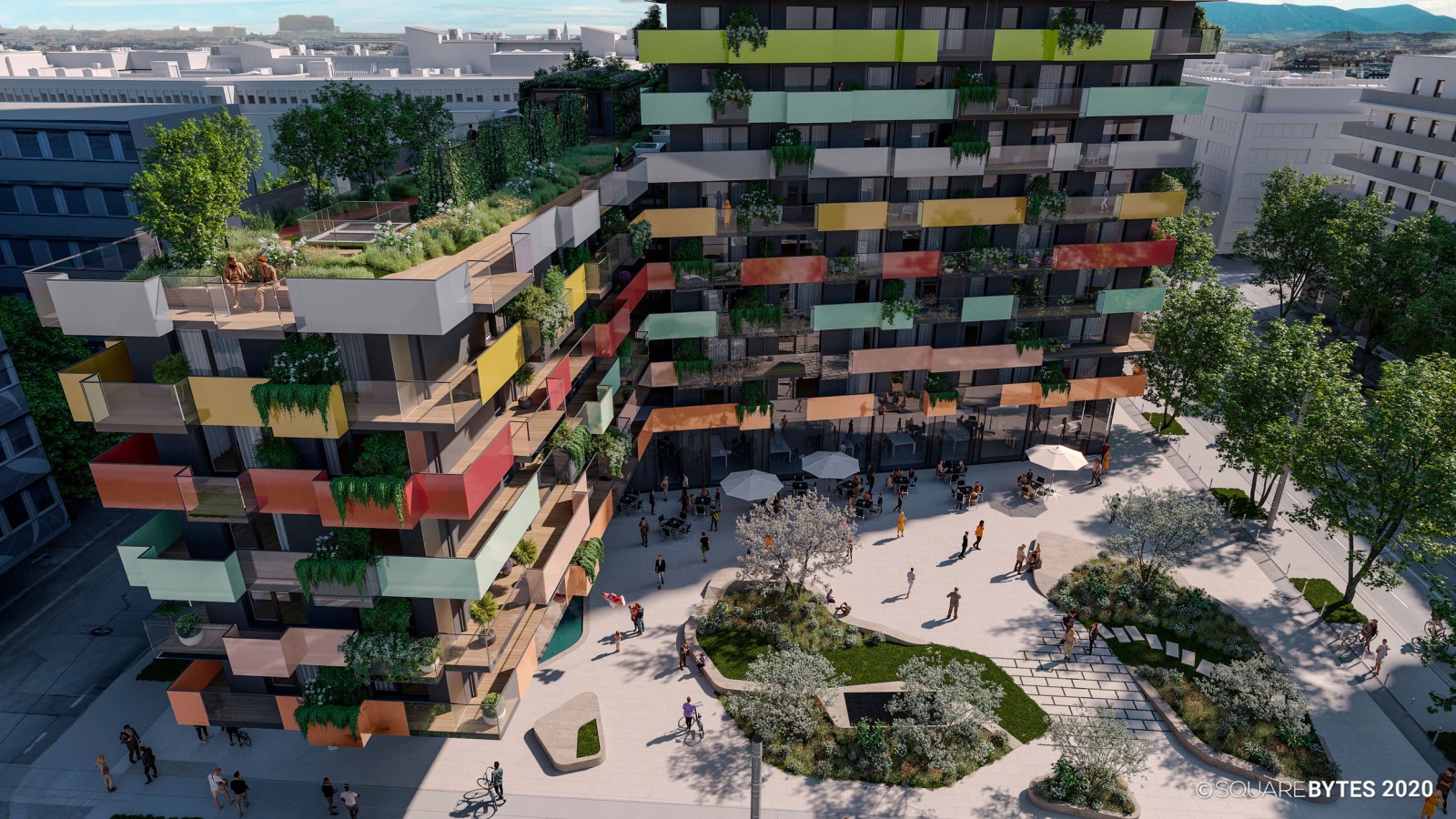

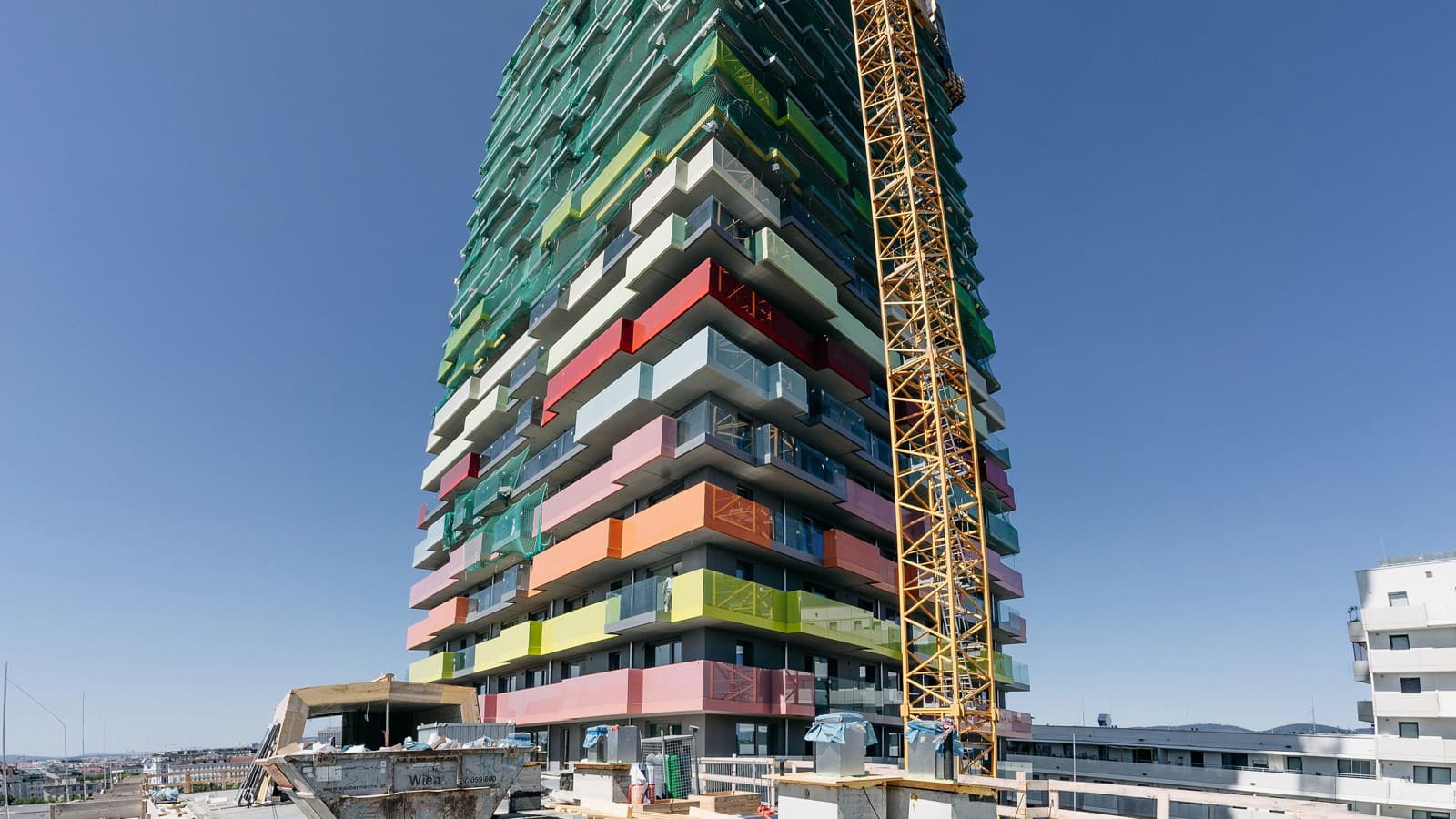

O impressionante arranha-céus residencial DS 90, com os seus 262 apartamentos e 120 apartamentos com serviços, está localizado no novo bairro Nordwestbahnhof, em Viena.
O Grupo S+B está a gerir o projeto, construindo um edifício de prestígio para o novo proprietário Greystar.
Todo o edifício será construído com baixo consumo de energia. O edifício será aquecido e refrigerado por lajes térmicas ativas. Painéis fotovoltaicos no telhado produzirão parte da eletricidade necessária.
Este projeto marcou a primeira utilização do sistema de drenagem Geberit Silent-Pro SuperTube, altamente isolado acusticamente, que não requer derivações.
Descrição do projeto
Arranha-céus residencial com 28 andares
O edifício com 382 unidades residenciais em 28 andares impõe exigências adicionais ao sistema de drenagem.
Geberit Silent-Pro SuperTube como solução
Graças à tecnologia SuperTube, o sistema de drenagem pôde ser instalado de forma a economizar espaço. Os tubos com alto isolamento acústico garantem um ambiente silencioso.
Apenas uma pilha por conduta

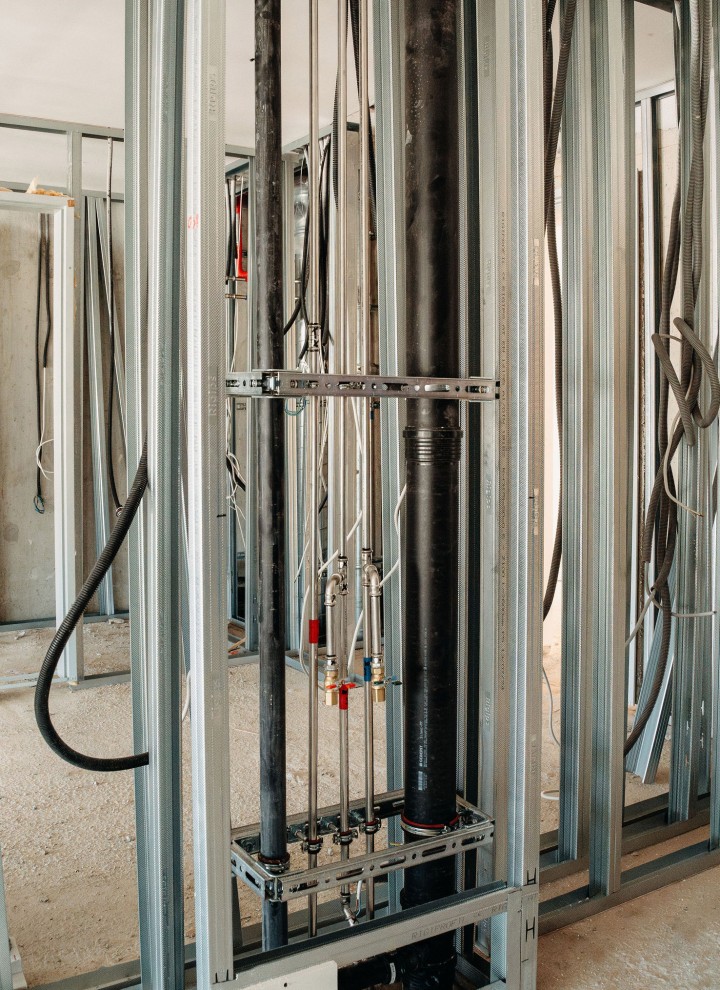

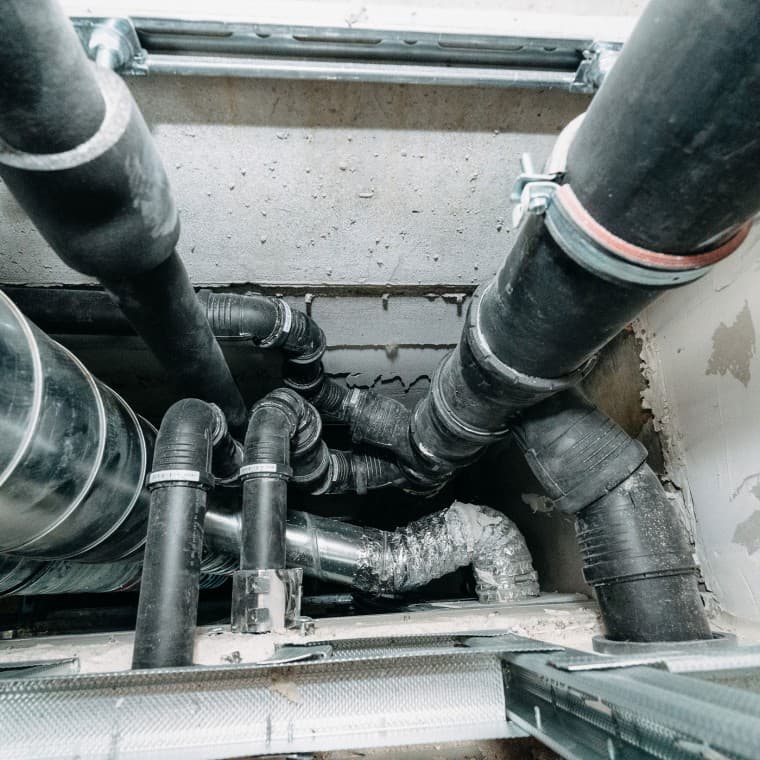

É necessária apenas uma tubagem de águas residuais por conduta, que drena todas as casas de banho e sanitários ligados a ela. O tubo de ventilação secundário não é necessário.
Ganho de espaço em altura

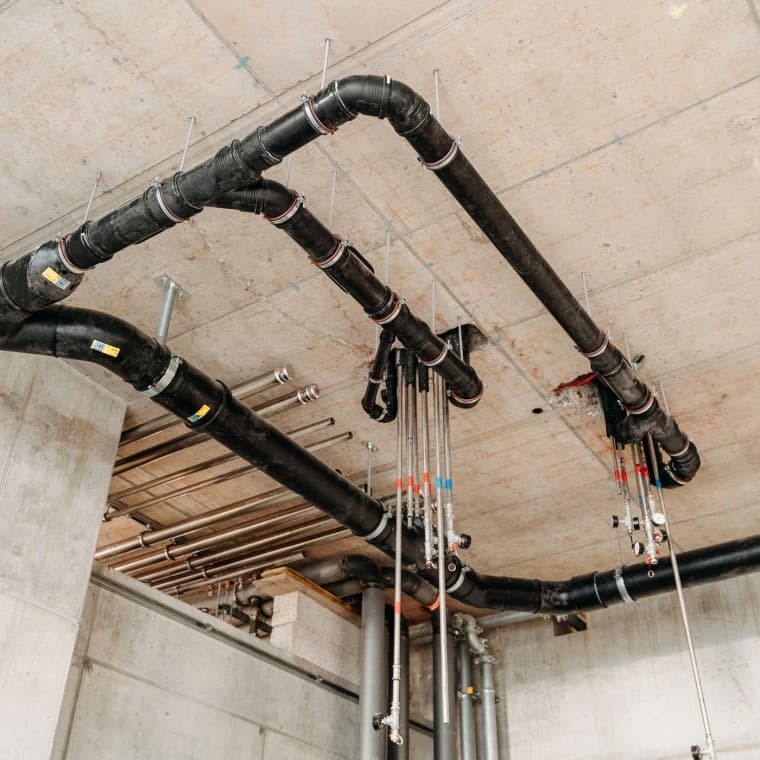

1,5 metros a mais de espaço em altura na zona das tubagens coletoras com ligação à tubagem de esgoto na zona de entrada.
Comentário do cliente
«Com um sistema de drenagem convencional, perder-se-ia até 1,5 metros de altura na área da entrada devido à inclinação necessária do tubo de descarga. Graças ao Geberit Silent-Pro SuperTube, este tubo pode agora ser instalado horizontalmente até seis metros e só depois é que requer uma inclinação.»
Andreas Keck, Gestor de Projetos do Grupo S+B
Tem um projeto semelhante? Encontraremos a solução certa para si.
O resumo Drenagem de um arranha-céus residencial
Devido ao número de andares e à altura, a drenagem do edifício residencial DS 90 colocou vários desafios à tecnologia de águas residuais:
- Elevada capacidade de drenagem devido ao grande número de casas de banho e WC.
- Uma linha de derivação adicional devido às zonas de ligação proibidas na área da mudança de direção.
- Uma inclinação para os tubos coletores
Com um sistema de drenagem convencional, a concretização destes elevados padrões teria sido quase impossível.
A solução Geberit Geberit Silent-Pro SuperTube
Em conjunto com a empreiteira ESW Gebäudetechnik, o Grupo S+B optou pelo novo sistema de drenagem Geberit Silent-Pro SuperTube. Este oferece algumas vantagens imbatíveis, especialmente em edifícios residenciais com muitos andares:
- Apesar da altura do edifício e do número de unidades residenciais, é necessária apenas uma coluna por conduta, sem tubagem de ventilação paralela.
- Na área da mudança de direção, não há necessidade de um desvio para a zona de conexão proibida.
- Com os tubos horizontais de até 6 metros sem inclinação, é possível economizar 1,5 metros de altura da sala na área dos tubos coletores.
- Planeamento mais fácil do sistema de drenagem.
- Fácil instalação.
O Geberit Silent-Pro SuperTube é altamente isolante acústico e, portanto, cumpre as especificações padronizadas para isolamento acústico.
Arranha-céus residencial DS 90: O Geberit Silent-Pro Carve foi utilizado para as ligações aos WC e casas de banho em cada piso.
As tubagens horizontais podem ser instaladas até 6 metros sem inclinação. Isto permitiu poupar 1,5 metros de altura da sala.

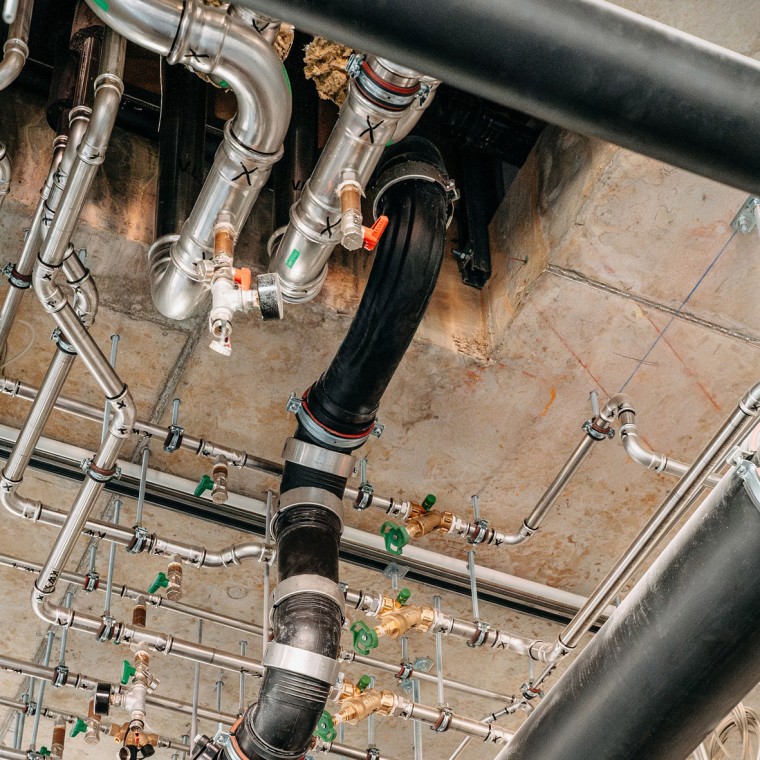

Em vez de duas curvas de 45° com uma peça de transição, o Geberit Silent-Pro BottomTurn é utilizado na área da mudança de direção.
Dados sobre o projeto
Geberit know-how
Produtos Geberit utilizados
- Geberit Silent-Pro SuperTube
Tecnologia Geberit SuperTube
A nossa tecnologia pioneira SuperTube economiza espaço na drenagem do edifício, facilita o planeamento em comparação com os sistemas de drenagem convencionais e cria mais espaço residencial e útil.
Dados do projeto
Dados do projeto
Cliente: Greystar
Arquiteto: Büro Riedl Architekten
Promotor imobiliário: S+B Group
Projeto: ESW Gebäudetechnik
Número de andares: 29
Unidades residenciais: 382
Conclusão: 2024
Mais projetos com Geberit SuperTube

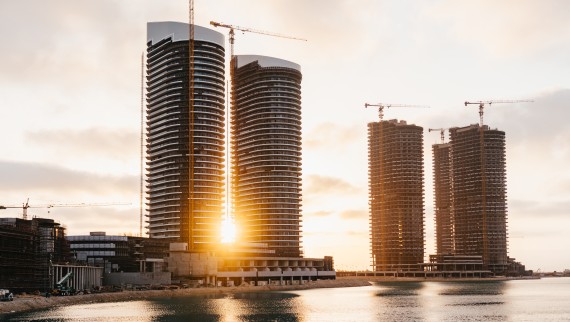

Alamein Towers com Geberit PE SuperTube
