Tecnologia Geberit SuperTube Para uma drenagem que economiza espaço
Em qualquer lugar onde o espaço é limitado e, portanto, caro, a construção de edifícios de vários andares e arranha-céus está em expansão. O planeamento de instalações hidráulicas perfeitas para águas residuais em edifícios de vários andares é complexo e exigente em termos de requisitos de espaço, devido à necessidade de desvios e inclinações na área de desvio.
A Geberit desenvolveu a tecnologia SuperTube para ajudar a utilizar o espaço do edifício de forma mais eficiente e facilitar o planeamento. Esta solução economizadora de espaço para a drenagem de edifícios é uma alternativa pioneira aos sistemas de drenagem convencionais. A tecnologia facilita muito o planeamento e a instalação de tubagens de descarga.
A Geberit oferece uma gama de diferentes sistemas de drenagem com a tecnologia SuperTube economizadora de espaço.
Boas razões para escolher a tecnologia SuperTube
Mais espaço
Um sistema de drenagem que ocupa muito pouco espaço proporciona mais liberdade no planeamento e ajuda a criar espaço adicional.
Tubo de queda simplificado
A eliminação da necessidade de uma tubagem de derivação ou ventilação torna a chaminé de descarga mais fina.
Tubagem horizontal sem inclinação
As tubagens horizontais podem ser instaladas sem inclinação até 6 metros.
Alto desempenho em águas residuais
Maior capacidade de drenagem ou mesmo desempenho com tubos de diâmetro menor em comparação com os sistemas convencionais.
Sistemas de drenagem com tecnologia SuperTube
A tecnologia SuperTube está disponível com diferentes sistemas de drenagem da Geberit. Isto permite criar soluções que economizam espaço e que, se necessário, também podem cumprir os requisitos de isolamento acústico.
Geberit PE SuperTube
O Geberit PE SuperTube oferece poupança de espaço em edifícios altos. Em comparação com um sistema convencional, proporciona uma elevada capacidade de descarga de 12 l/s, mas com uma dimensão mais reduzida de d110.

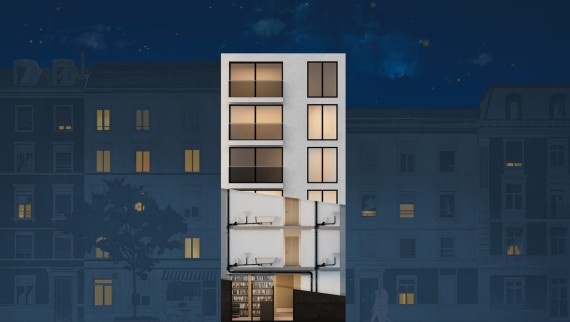

Geberit Silent-Pro SuperTube
Os novos acessórios Geberit Silent-Pro SuperTube criam espaço e abrem um novo mundo de opções para o planeamento e conceção de edifícios de vários andares.

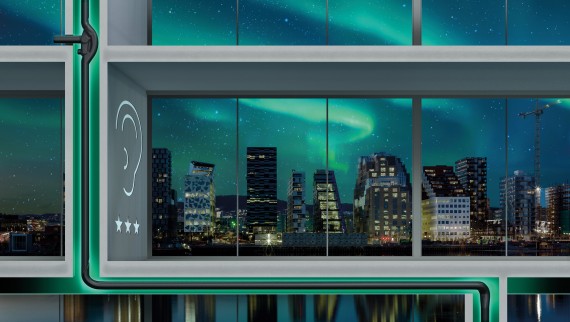

Geberit Silent-db20 SuperTube
O Geberit Silent-db20 SuperTube foi concebido para a drenagem em edifícios altos. Cumpre requisitos rigorosos de isolamento acústico, poupa espaço e apresenta um elevado desempenho de drenagem de 12 l/s.
Vantagens da tecnologia SuperTube em detalhe
Mais espaço graças ao sistema hidráulico de águas residuais que economiza espaço
Os acessórios SuperTube são otimizados hidraulicamente, fazendo com que a água flua em torno de uma coluna central de ar no tubo de descarga.
Isso proporciona as seguintes vantagens em termos de economia de espaço:
- Não são necessários tubos de ventilação adicionais.
- Não é necessário instalar desvios adicionais para mudanças de direção.
- Os tubos horizontais podem ser instalados sem inclinação até 6 metros.

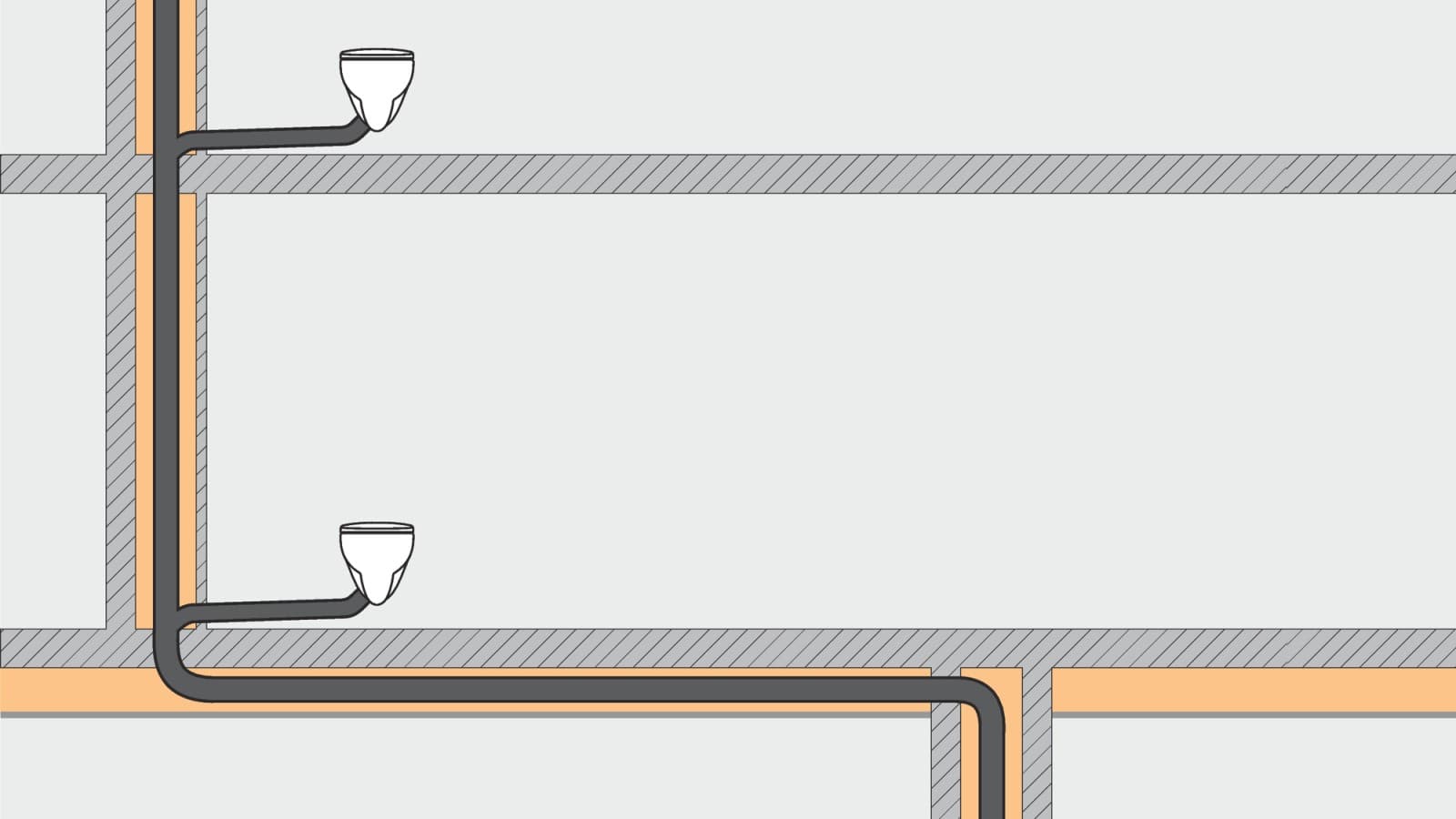

Ao contrário dos sistemas de drenagem convencionais, a tecnologia SuperTube economiza espaço e proporciona mais liberdade de design no planeamento de edifícios:
Tubagem de descarga horizontal sem inclinação

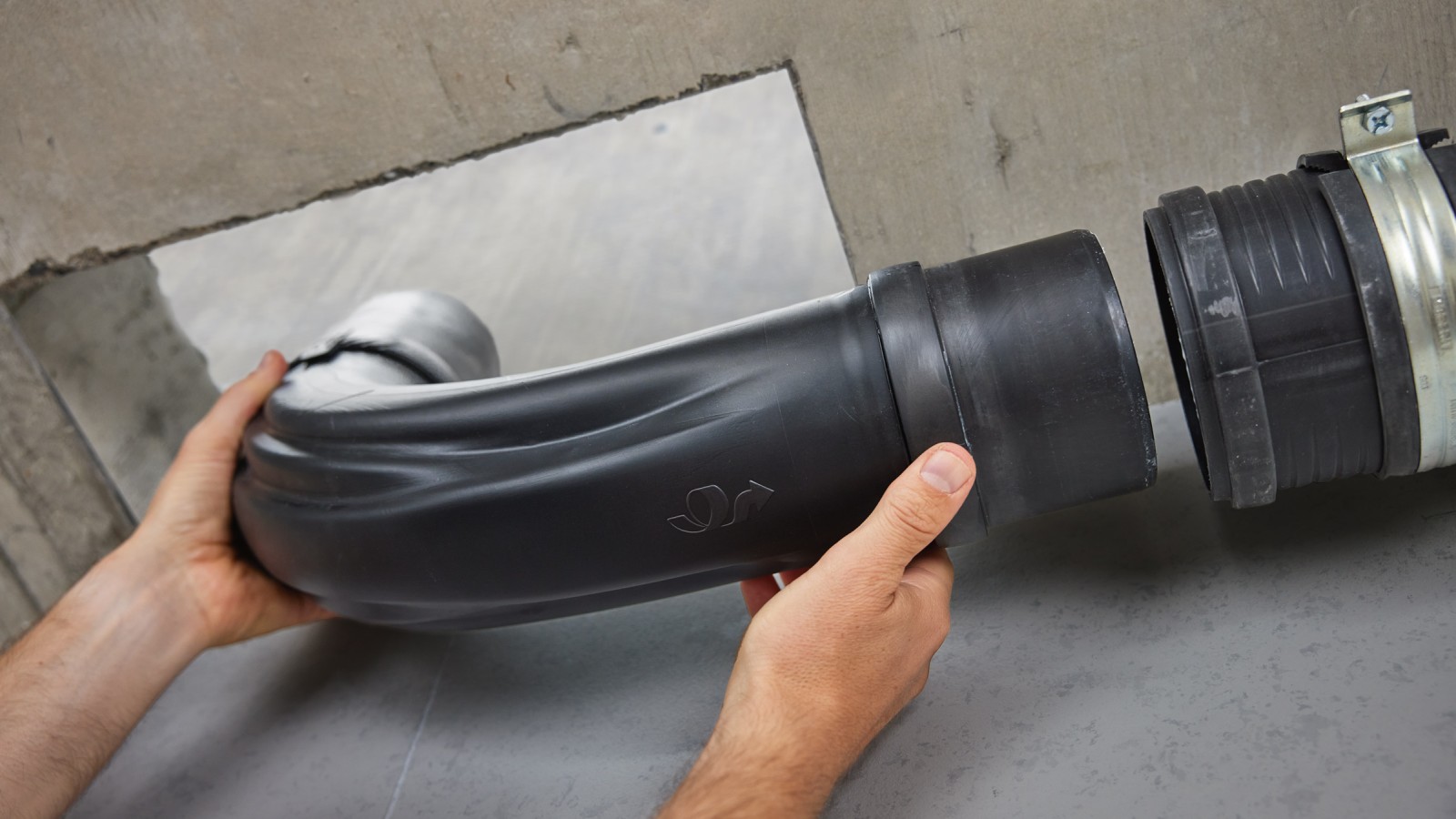

Use a curva BottomTurn quando o tubo de descarga mudar de vertical para horizontal – por exemplo, com um desvio ou ao conectar a um tubo coletor.

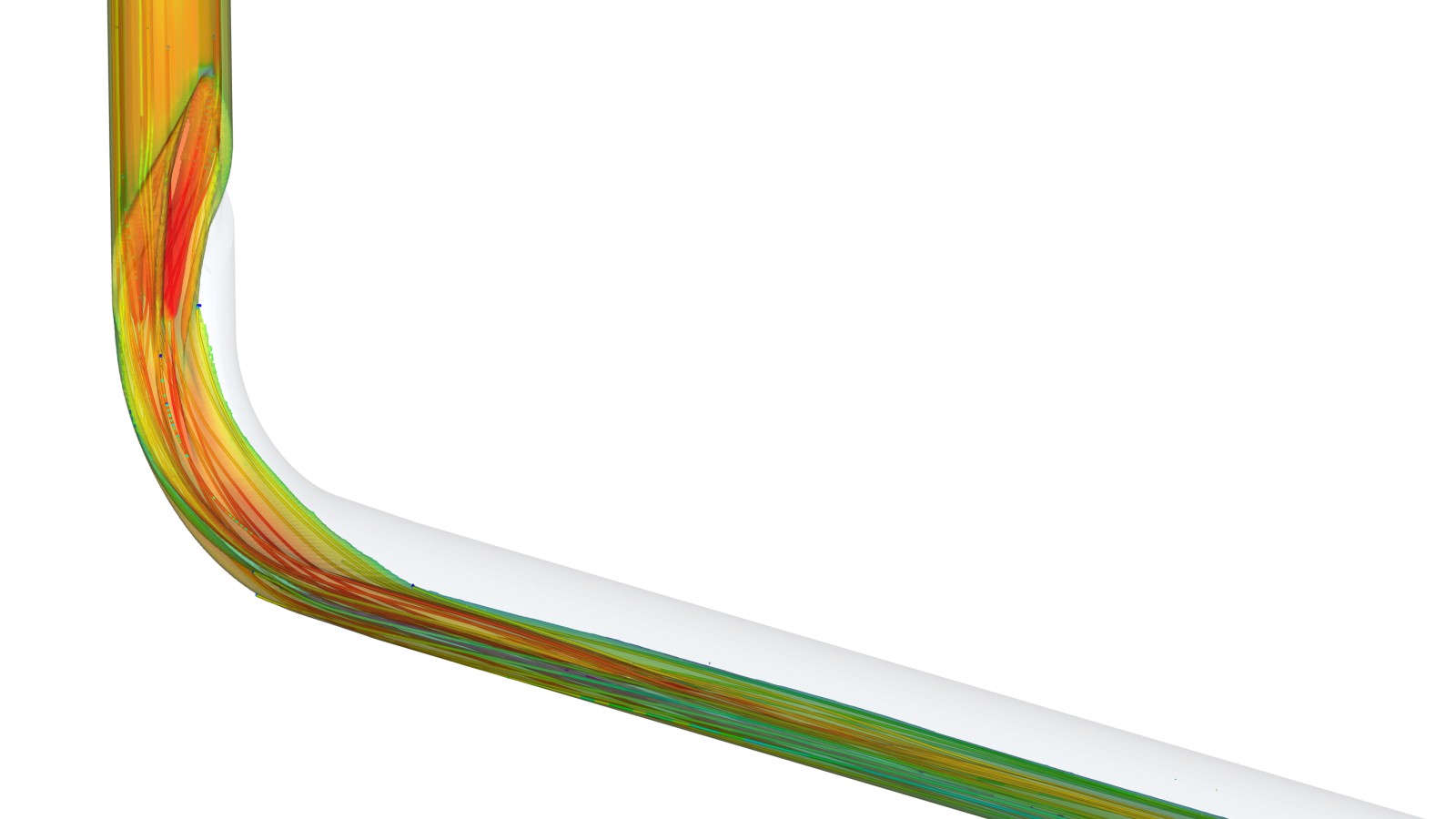

A curva Geberit BottomTurn quebra a parede de água ao mudar de direção, sem afetar a coluna de ar, convertendo-a de fluxo anular para fluxo em camadas. Essa mudança de direção leva a uma perda de impulso significativamente menor do que as soluções convencionais.
Isso significa que os tubos horizontais podem ser convertidos em tubagens de 110 mm sem inclinação por até 6 metros. Isso reduz a quantidade de espaço necessário em instalações no teto e torna o planeamento e a instalação mais fáceis do que com os sistemas convencionais.
Planeamento simplificado de tubos de descarga

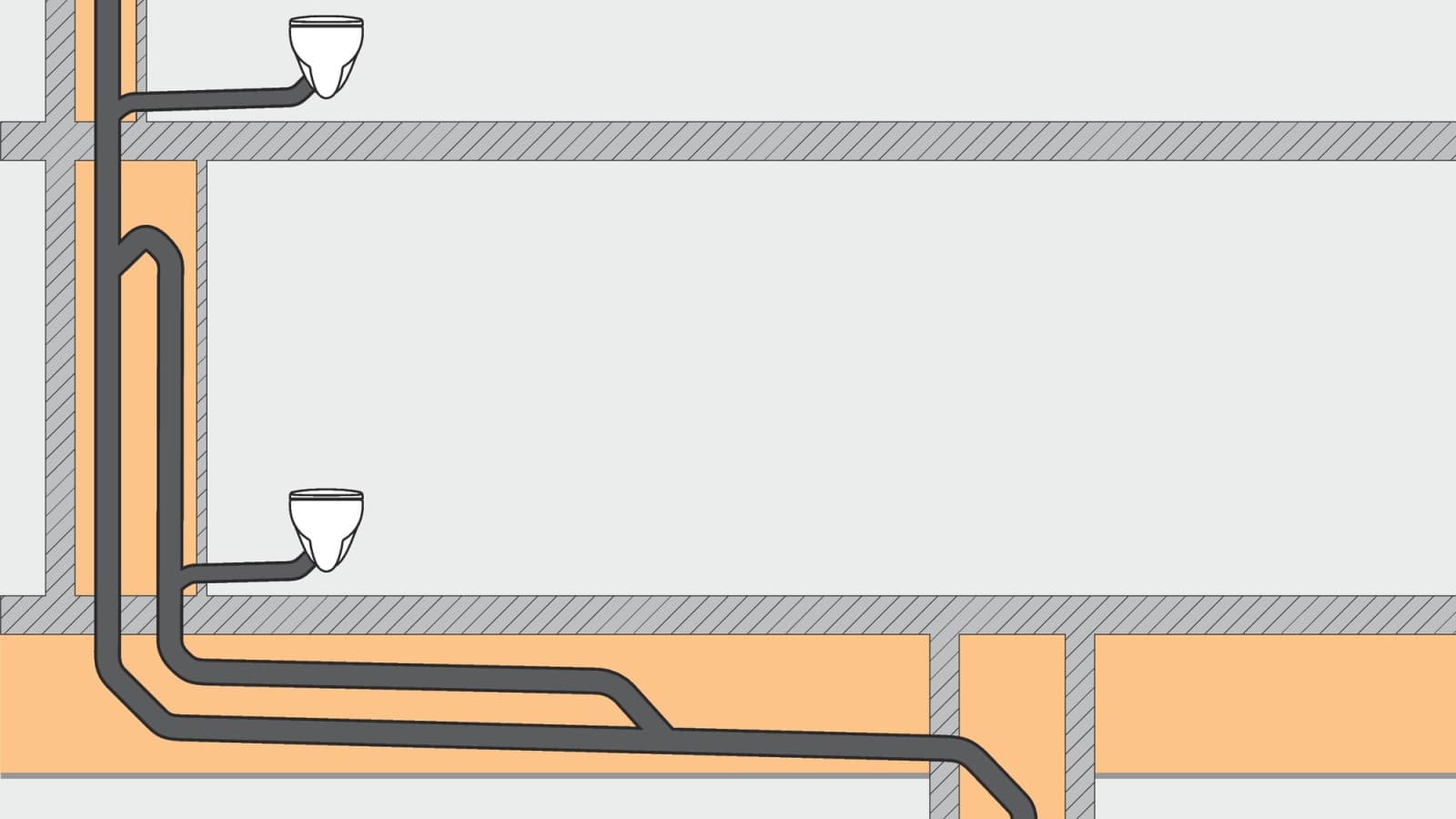

A hidráulica das águas residuais nas tubagens de descarga requer uma análise cuidadosa na fase de planeamento. Dependendo dos layouts e projetos, devem ser utilizados tubos de ventilação adicionais ou tubos com diâmetros maiores para evitar a sobrepressão ou subpressão dos tubos.
Especialmente ao mudar de direção, por exemplo, para um desvio ou ao conectar a um tubo coletor, pode ser necessário um tubo de ventilação adicional. Além disso, as tubagens horizontais devem ter a inclinação correta. Isso torna o planeamento mais complexo, especialmente quando há pouco espaço disponível para conexões.
Ao usar a tecnologia SuperTube, o comportamento do fluxo gerado pelas conexões cria uma coluna de ar estável e contínua dentro do tubo de descarga.
Menos material e instalação mais simples
O sistema de tubagem requer menos material, pois necessita de tubos com diâmetros menores e elimina a necessidade de ventilação adicional e tubos de derivação.
Também é mais fácil e rápido instalar um único tubo.
Projetos com SuperTube

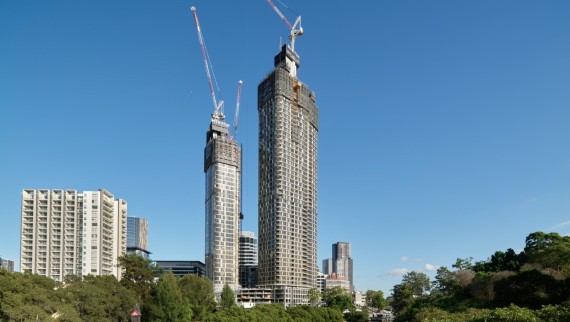

Custodiar Sydney
A densificação dos arredores de Sydney começa de forma impressionante com as 180 George Towers e a Geberit desempenha um papel decisivo.
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.
Perguntas frequentes sobre a tecnologia SuperTube
O que há de tão especial na tecnologia Geberit SuperTube?
A tecnologia SuperTube facilita muito o planeamento sanitário para arquitetos e projetistas. Ao contrário dos sistemas de drenagem convencionais, o sistema SuperTube não requer tubos de ventilação ou derivação.
A tecnologia SuperTube disponibiliza mais espaço residencial e útil – uma vantagem financeira para os investidores imobiliários.
A tecnologia SuperTube está disponível para vários sistemas de drenagem Geberit, a fim de atender aos exigentes requisitos de isolamento acústico.
