Geberit Connect Sempre o ambiente perfeito
Ligação em rede simples de equipamentos sanitários
A Geberit Connect é uma plataforma orientada para o futuro para a ligação em rede de equipamentos sanitários, que permite aos utilizadores beneficiar de um funcionamento completo e económico das suas instalações sanitárias. Uma vasta gama de produtos Geberit pode ser integrada no sistema em rede. Isto significa que pode ser ligado a um sistema de automatização de edifícios ou controlado centralmente através da Geberit Gateway.
Aplicações para instalações sanitárias em rede
- Gestão de instalações: A transparência dos dados permite simplificar os processos e reduzir os custos de funcionamento.
- Higiene para água potável: O trabalho em rede com o Geberit Hygiene System (sistema de higiene da Geberit) ajuda a melhorar o seu funcionamento e a comprovar a sua correta funcionalidade.
Porquê escolher o Geberit Connect? Os seus benefícios
Bem ligados
Com o Geberit Connect, as suas divisões sanitárias podem ser ligadas a um sistema de automatização de edifícios.
Ligação ao futuro
O nível de conetividade pode ser organizado de forma flexível. Também é possível o reequipamento de dispositivos finais e futuras expansões do panorama de dispositivos.
Disponibilidade a longo prazo
O sistema pode ser utilizado durante um longo período de tempo graças à qualidade e à disponibilidade a longo prazo das peças sobressalentes.
Sistema abrangente
Todos os componentes do sistema são provenientes de uma única fonte e baseiam-se em normas existentes. Os produtos do sistema são coordenados entre si.
Implementação simples

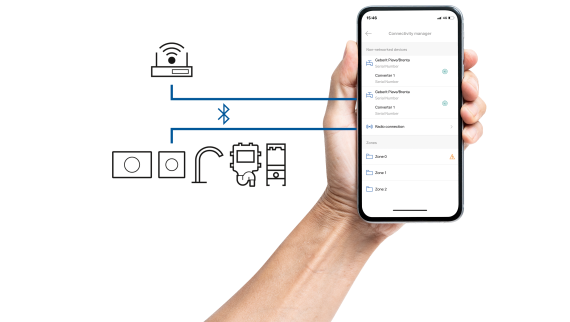

A aplicação Geberit Control facilita as tarefas diárias dos gestores de instalações, técnicos de manutenção e canalizadores, no que diz respeito à colocação em funcionamento e operação.
Para edifícios novos e renovações
As divisões sanitárias podem ser ligadas em rede através da GEBUS em edifícios novos e com Bluetooth® para renovações.
Segurança
O Geberit Gateway e os dispositivos finais dispõem de proteção por palavra-passe, para que apenas os utilizadores autorizados possam aceder aos dispositivos.
Fácil de instalar
Todos os componentes necessários para a ligação em rede estão totalmente integrados no mundo dos sistemas Geberit e podem, por isso, ser instalados de forma fácil, segura e rápida.

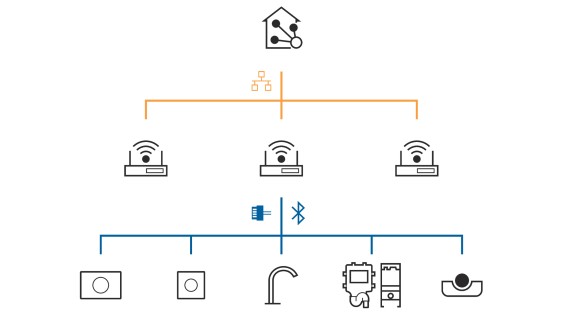

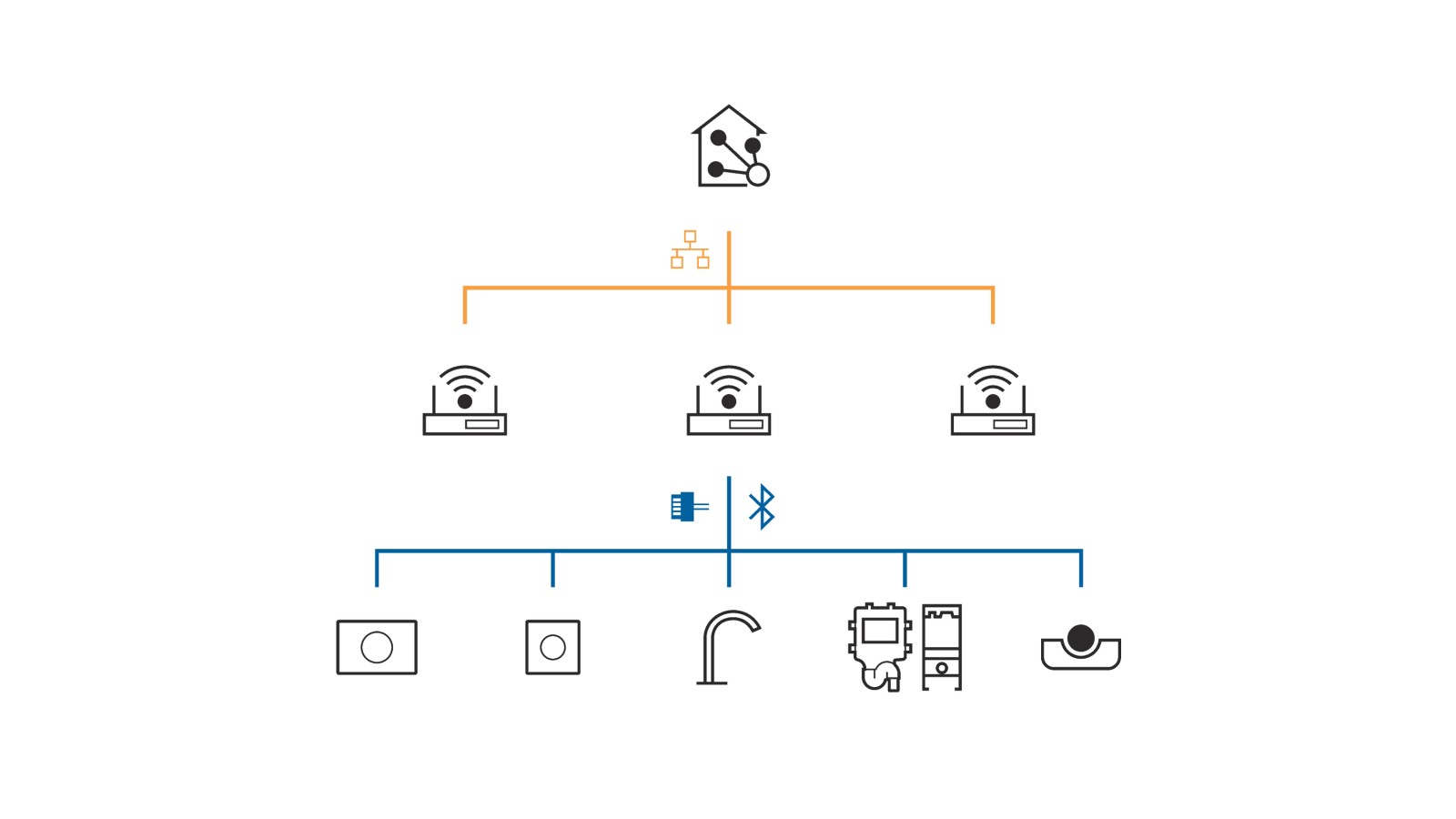

Ligação a um sistema de automatização de edifícios
Transparente e fiável
A Geberit Connect está perfeitamente adaptado aos requisitos de uma solução de gestão de edifícios central, transparente e segura. Estão disponíveis pontos de dados para integração num sistema de automatização de edifícios para o Geberit Gateway e todos os dispositivos finais. Além disso, no que diz respeito à avaliação dos dados e ao controlo das funções, tudo isto pode ser programado diretamente através do sistema.
Ligação LAN
Um ou mais gateways podem ser integrados num sistema de automatização de edifícios através da LAN.

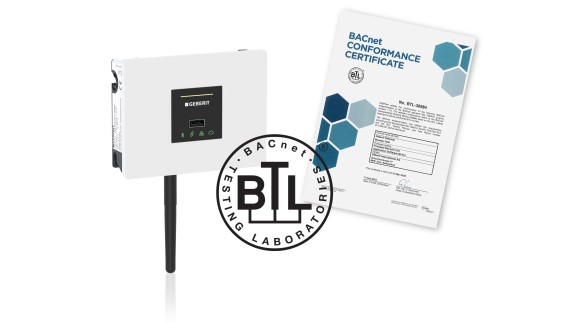

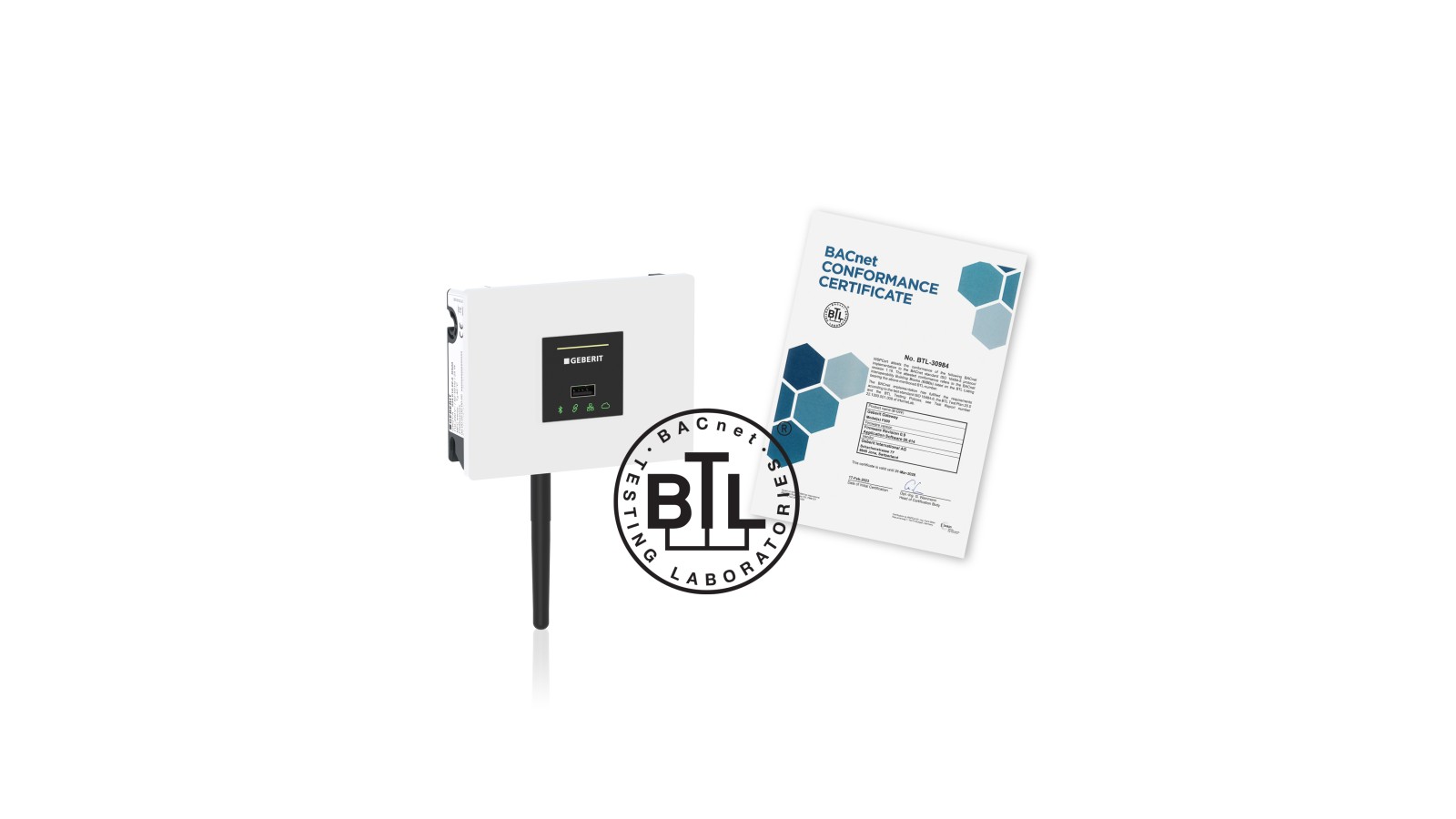

Os objetos BACnet da Geberit são certificados pela BTL
Para garantir uma integração perfeita dos objetos BACnet no sistema de automatização do edifício, é essencial que os objetos BACnet cumpram a norma geral. BACnetLaboratórios de testes (BTL)testa a sua conformidade e interoperabilidade de acordo com o pacote de testes normalizado do sector.
A utilização de produtos com certificação BTL ajuda a minimizar o tempo e os custos de integração num sistema de automatização de edifícios. Também fornecem uma base sólida para futuras melhorias e aperfeiçoamentos do sistema.
A interface Geberit Gateway BACnet foi certificada pela BTL.
Ligação à Geberit Gateway na lista BTL de produtos testados
Objetos BACnet para integração no sistema de automatização de edifícios
É necessário um ficheiro EDE (Engineering Data Exchange) para a integração num sistema de automatização de edifícios através de BACnet/IP. O ficheiro EDE contém todos os objetos BACnet da Geberit Gateway e os dispositivos finais atribuídos, que estão agrupados por zona. O ficheiro EDE é gerado após a entrada em funcionamento e pode ser descarregado em formato CSV através da aplicação Geberit Control e do Geberit Gateway.
As tabelas seguintes mostram uma visão geral dos objetos BACnet disponíveis para cada dispositivo final, que estão disponíveis no ficheiro EDE. Descrições mais detalhadas, com nomes de objetos, tipo e instância, podem ser encontradas no manual do sistema.
Objetos BACnet de dispositivos finais ligados Visão geral
Objetos BACnet para informação
| Grupo* | Geberit Gateway | Sistemas de descarga para urinóis | Torneiras para lavatório | Controlos de sistema de descarga para sanita | Unidades de descarga higiénica | Sensor GEBUS | |
|---|---|---|---|---|---|---|---|
| Número de série do dispositivo final | X | X | X | X | X | X | |
| Designação da zona a que pertence o dispositivo final ou o Geberit Gateway atribuído | X | X | X | X | X | X |
*Possibilidade de agrupar produtos do mesmo tipo ou toda a divisão sanitária. Isto pode reduzir o número de objetos BACnet a integrar e, consequentemente, poupar tempo e custos
Objetos BACnet para o estado do dispositivo final
| Grupo* | Geberit Gateway | Sistemas de descarga para urinóis | Torneiras para lavatório | Controlos de sistema de descarga para sanita | Unidades de descarga higiénica | Sensor GEBUS | |
|---|---|---|---|---|---|---|---|
| Estado de conetividade do dispositivo final: Normal/não disponível | X | X | X | X | X | X | |
| O Geberit Gateway apresenta informações | X | X | |||||
| O dispositivo final ou o Geberit Gateway apresenta um aviso | X | X | X | X | X | X | X |
| O dispositivo final ou o Geberit Gateway apresenta uma falha ou erro | X | X | X | X | X | X | X |
| O dispositivo final indica uma falha fatal ou um erro fatal | X | X | |||||
| Pilha do dispositivo final quase descarregada | X | X | X | X | |||
| O dispositivo final está a ser utilizado | X | X | X | X | X | X | X |
| Válvula solenoide do dispositivo final aberta. Válvula solenoide V1 ou válvula solenoide V2 aberta para sistemas de descarga automática sanitária. | X | X | X | X | X | ||
| O sensor de contrapressão de descarga automática sanitária comunica a contrapressão | X | X | |||||
| Número de utilizações do dispositivo final | X | X | X | X | |||
| Número de descargas do dispositivo final | X | X | X | X | X | ||
| Número de descargas de uma descarga automática sanitária com válvula solenoide V2 | X | X | |||||
| Número de descargas automáticas sanitárias de uma sanita | X | X | |||||
| Número de descargas manuais de uma sanita | X | X | |||||
| Número de descargas completas de uma sanita | X | X | |||||
| Número de descargas parciais de uma sanita | X | X | |||||
| Número de descargas de intervalo de um dispositivo final | X | X | X | X | X | ||
| Número de descargas de um dispositivo final acionado por programas de descarga interna do dispositivo | X | X | X | X | X | ||
| Número de descargas automáticas sanitárias com válvula solenoide V2, acionado por programas de descarga interna do dispositivo | X | X | |||||
| Consumo de água do dispositivo final. Para unidades de descarga automática sanitária válvula 1 ou válvula 2 | X | X | X | X | X | ||
| Temperatura atual da água. Para unidades de descarga automática sanitária válvula 1 ou válvula 2 | X | X | |||||
| Taxa de fluxo atual Para descargas automáticas sanitárias, válvula 1 ou válvula 2 | X | X |
*Possibilidade de agrupar produtos do mesmo tipo ou toda a divisão sanitária. Isto pode reduzir o número de objetos BACnet a integrar e, consequentemente, poupar tempo e custos
Objetos BACnet para controlar os dispositivos finais
| Grupo* | Geberit Gateway | Sistemas de descarga para urinóis | Torneiras para lavatório | Controlos de sistema de descarga para sanita | Unidades de descarga higiénica | Sensor GEBUS | |
|---|---|---|---|---|---|---|---|
| Localiza um equipamento final ou um Geberit Gateway | X | X | X | X | X | X | |
| Aparelho final: Desativa a interface Bluetooth®. Geberit Gateway: Desativa todas as interfaces de rádio | X | X | X | X | X | X | |
| Abre a válvula solenoide do dispositivo final até ser atingido o volume de água especificado. Para unidades de descarga automática sanitária válvula 1 ou válvula 2 | X | X | X | X | |||
| Aciona um processo de descarga no dispositivo final | X | X | |||||
| Determina o tempo de descarga para as descargas do urinol | X | X | |||||
| Ativa e desativa o modo de limpeza | X | X | X | X |
*Possibilidade de agrupar produtos do mesmo tipo ou toda a divisão sanitária. Isto pode reduzir o número de objetos BACnet a integrar e, consequentemente, poupar tempo e custos
Tem alguma pergunta? Contacte-nos

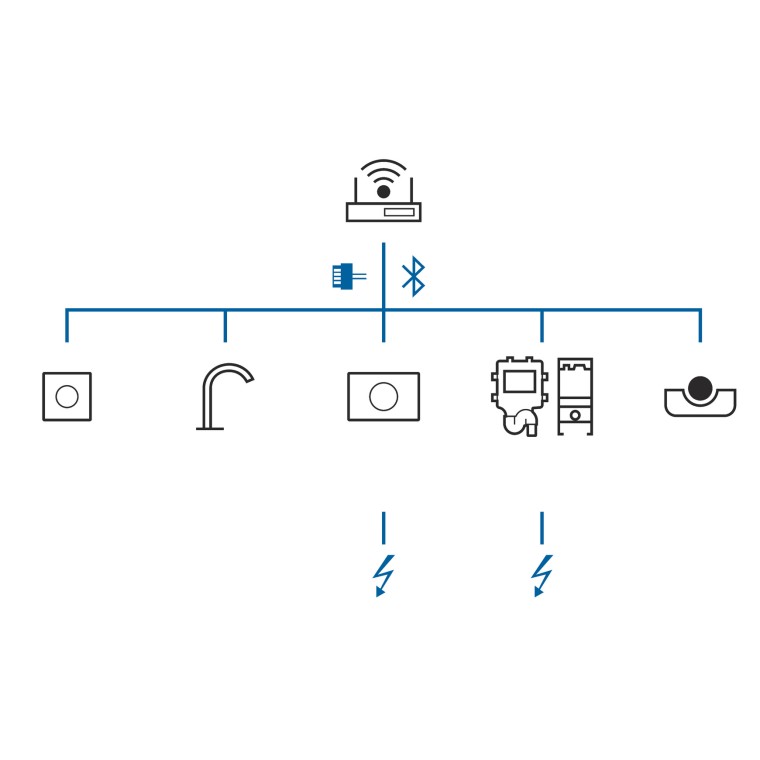

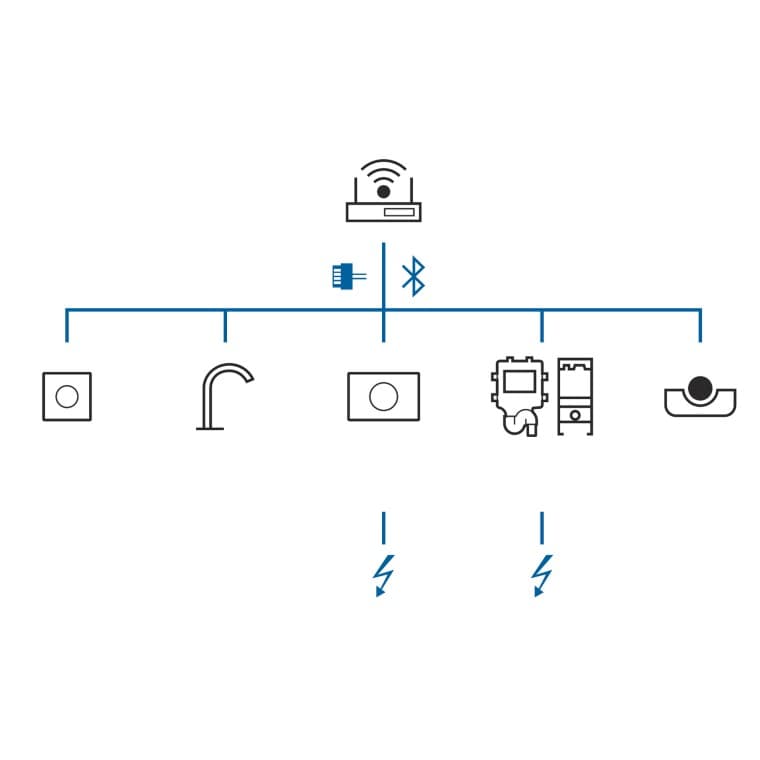

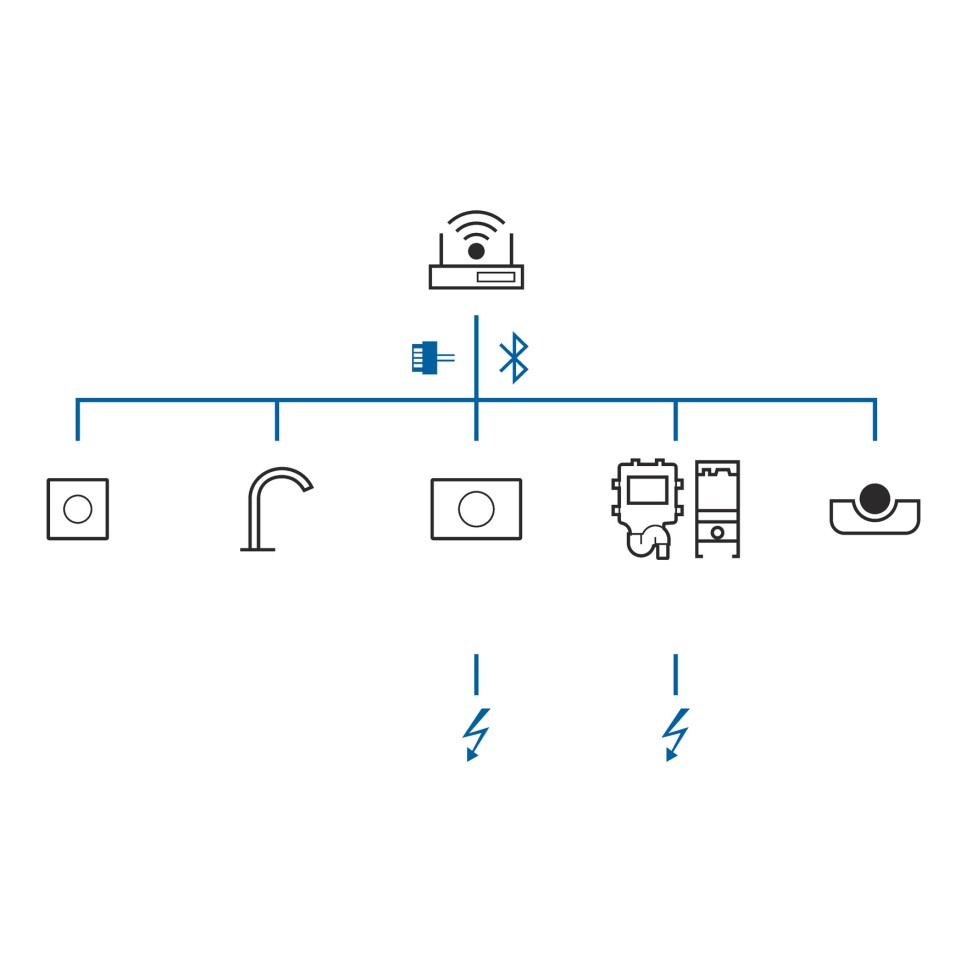

Componentes do sistema para conetividade Clique nos pontos azuis
Planeamento, montagem e colocação em funcionamento Tudo o que precisa de saber sobre o funcionamento do sistema ligado
Planeamento simples
Os dispositivos finais Geberit Connect, tais como torneiras de lavatório, comandos de urinol ou comandos de descarga de sanita, são ligados ao Geberit Gateway através de um cabo Geberit Bus (cabo GEBUS) ou Bluetooth®. Também é possível o funcionamento misto (cabo GEBUS/Bluetooth®).
Vantagens para o projetista:
- Todos os dados, produtos e informações de planeamento estão disponíveis numa única fonte
- Transmissão fiável de dados com o Geberit Bus (GEBUS)
- Até 30 equipamentos finais podem ser ligados através do Geberit Gateway usando o GEBUS
- Possibilidade de reequipamento do Geberit Connect
- Até 10 equipamentos finais podem ser ligados ao Geberit Gateway via Bluetooth (solução de reequipamento)
Montagem familiar

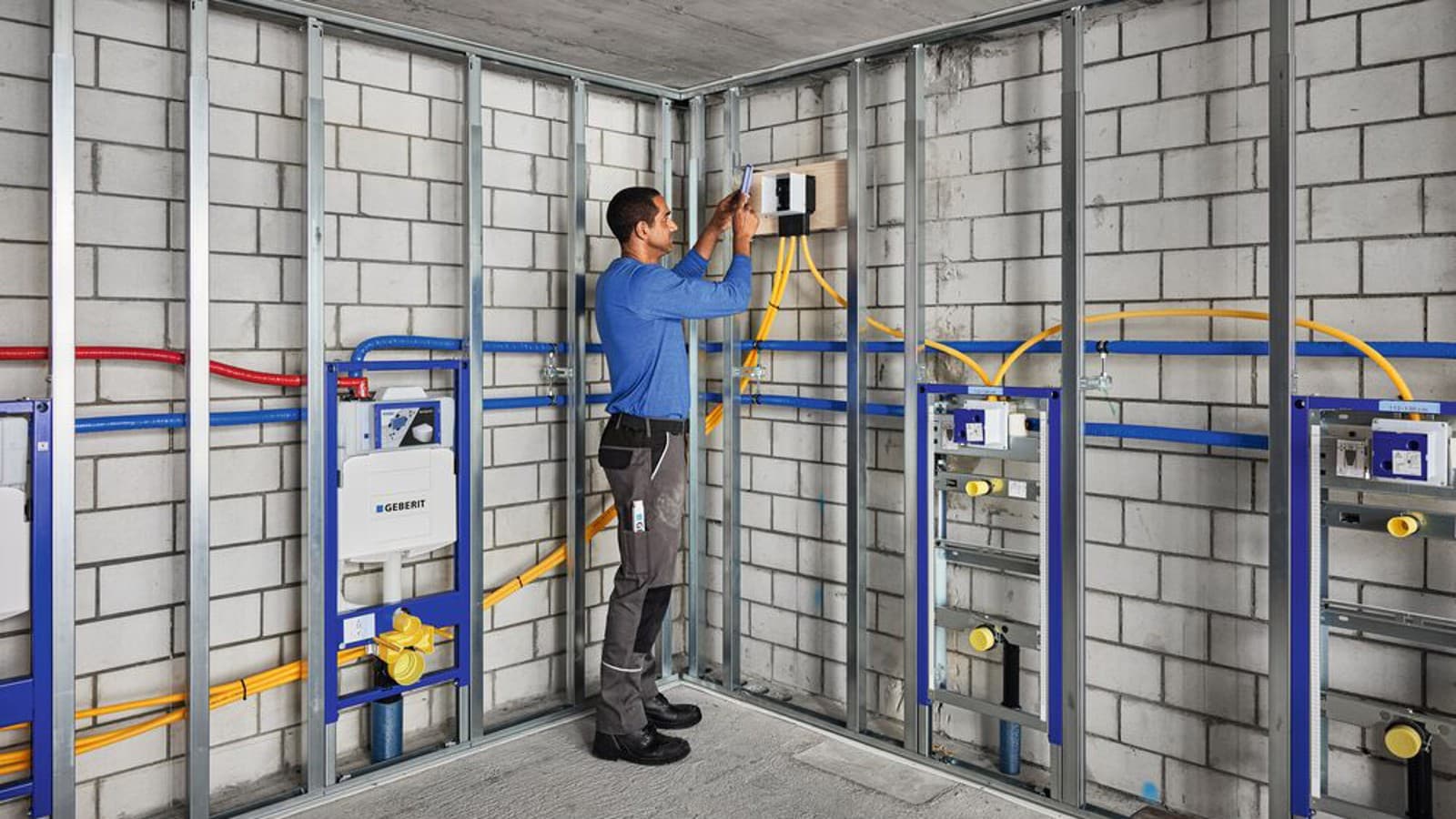

O Geberit Connect é fácil de montar em termos de engenharia sanitária e elétrica, uma vez que utiliza elementos familiares da Geberit e se encaixa perfeitamente no processo de instalação testado e comprovado.

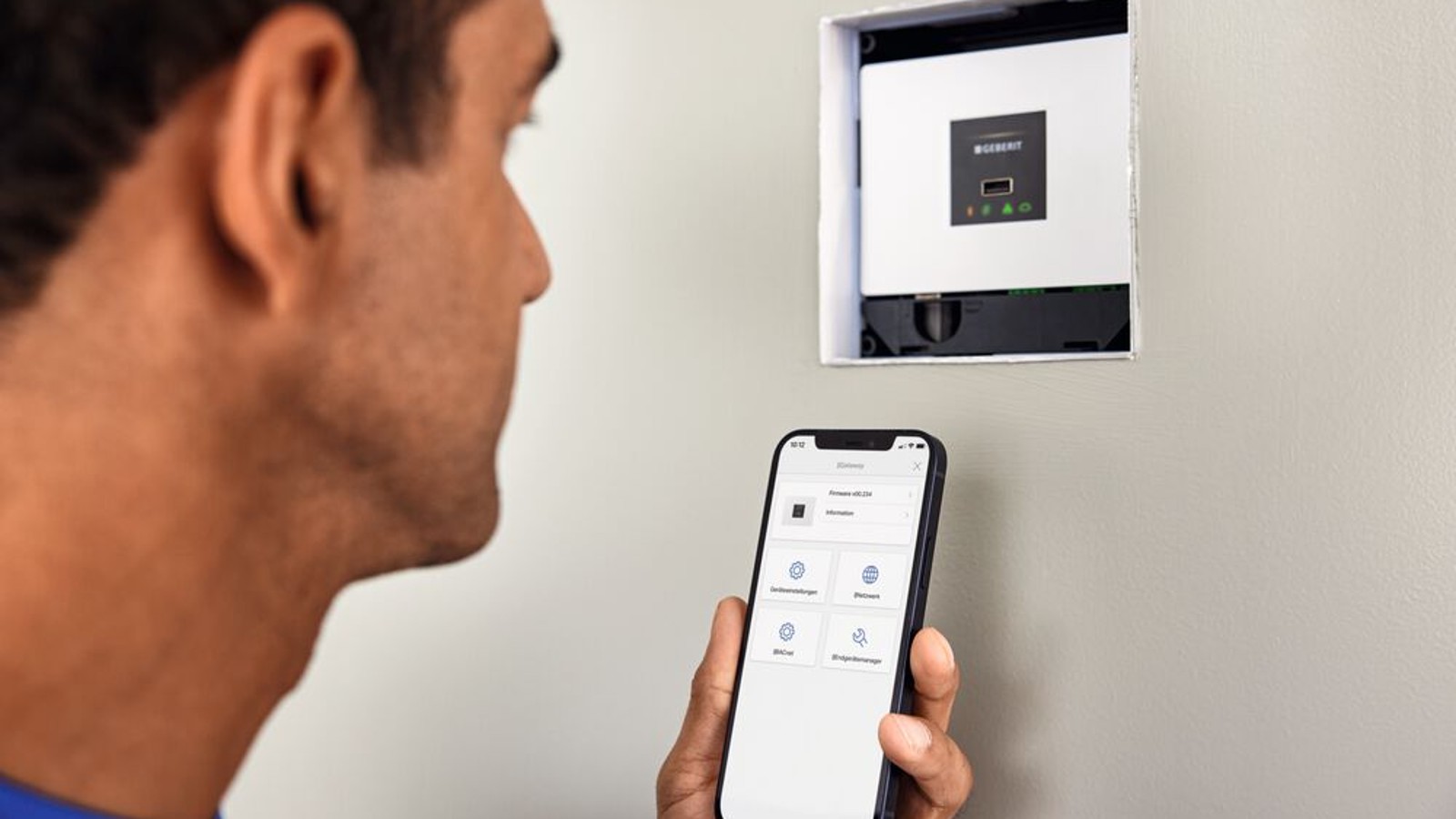

Colocação em funcionamento

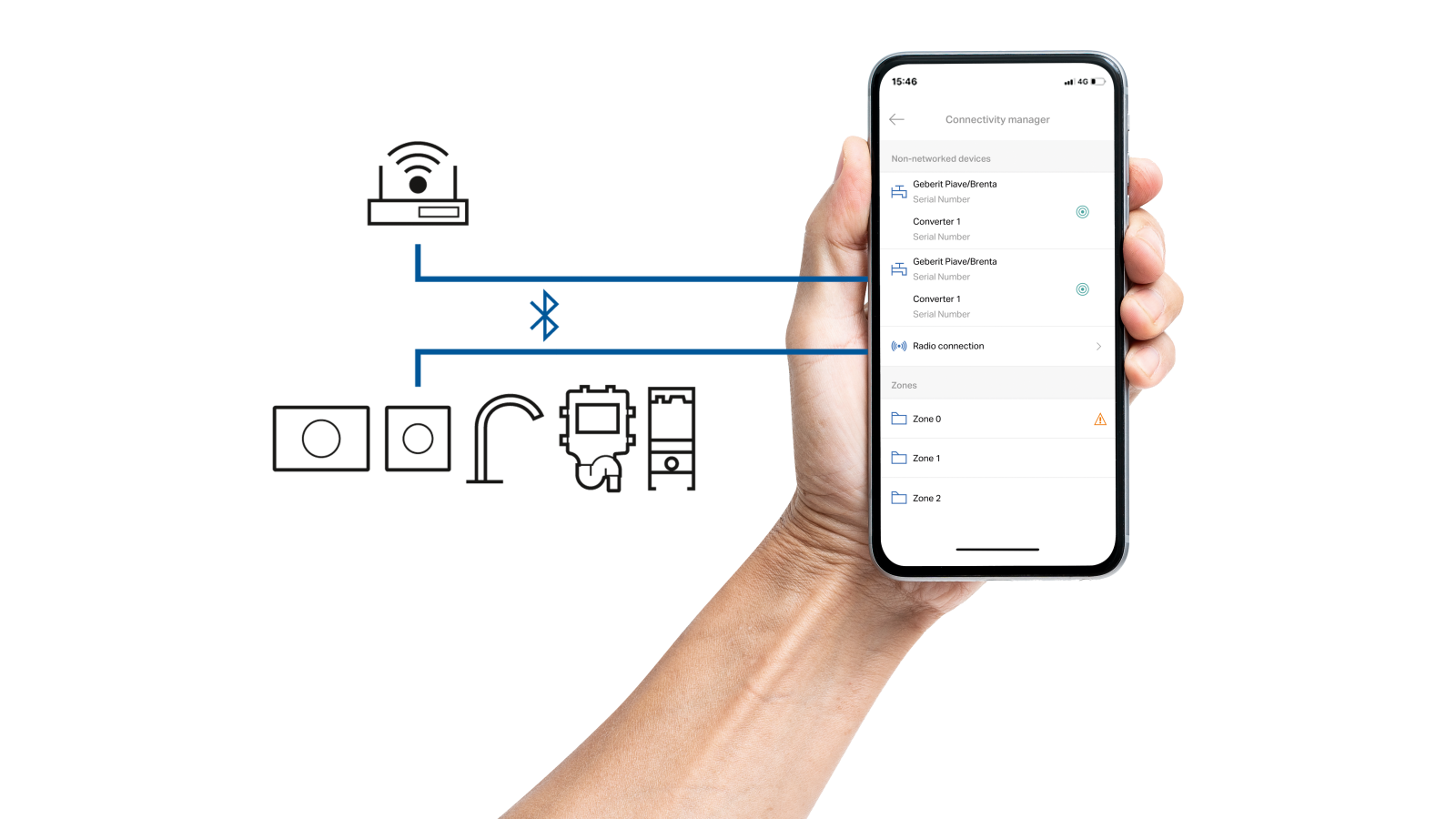

Com a aplicação Geberit Control, o gateway e os equipamentos associados podem ser operados em apenas alguns passos. A colocação em funcionamento é simples e ocorre centralmente no gateway, poupando tempo.
Os utilizadores podem aceder aos seguintes protocolos e documentação, diretamente na aplicação Geberit Control, para garantir uma colocação em funcionamento e operação sem problemas:
- Documentação BACnet : integração simples de dispositivos finais num sistema de automatização de edifícios
- Entrega com a lista de equipamentos finais, definições, palavras-passe, etc., para o sistema Geberit Connect
Configuração da interface para a automatização do edifício:
A aplicação Geberit Control é utilizada para ativar e configurar a interface BACnet/IP. Desta forma, os objetos BACnet/IP da rede ficam disponíveis para a automatização do edifício.

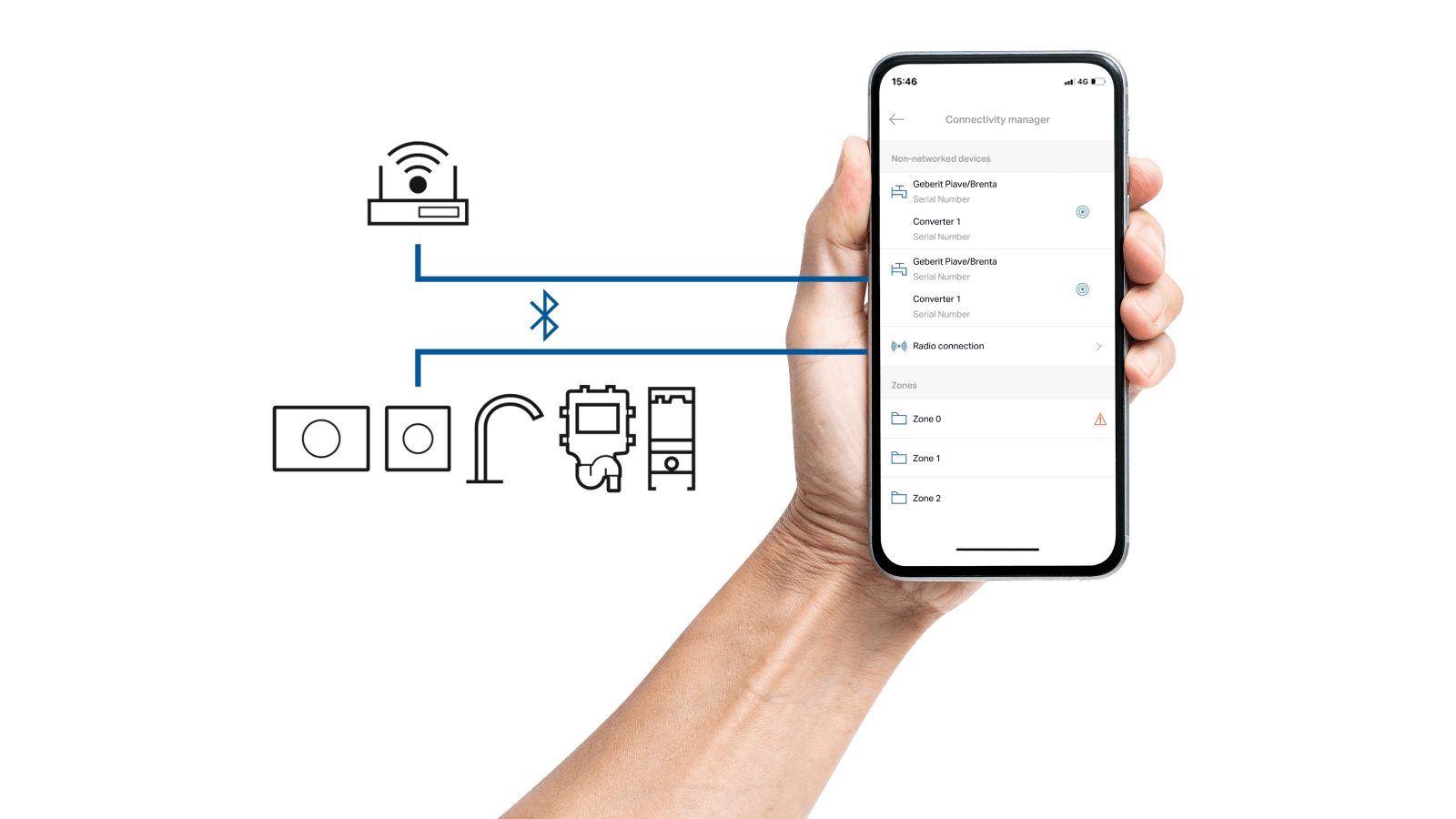

Funcionamento
Funcionamento simples da instalação
Acesso a um dispositivo final, diretamente a partir do dispositivo, ou centralmente com o Geberit Gateway.
- Definições do dispositivo final
- Ler as informações do dispositivo
Ler os registos de descarga e de eventos dos dispositivos finais
Os registos de descarga e de eventos podem ser lidos para cada dispositivo final com um smartphone. Estes podem ser exportados para facilitar a análise ou para fins de documentação.
Rápida deteção de erros
O estado de cada equipamento final ligado é apresentado na aplicação Geberit Control. Em caso de avaria, os detalhes são apresentados juntamente com uma descrição correspondente do possível problema.
Investimento adicional para a ligação em rede de uma casa de banho Um mínimo de esforço extra para um futuro melhor

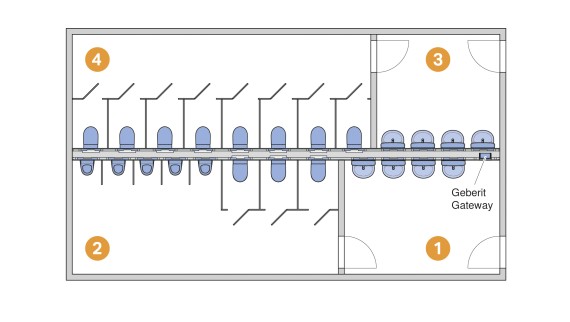

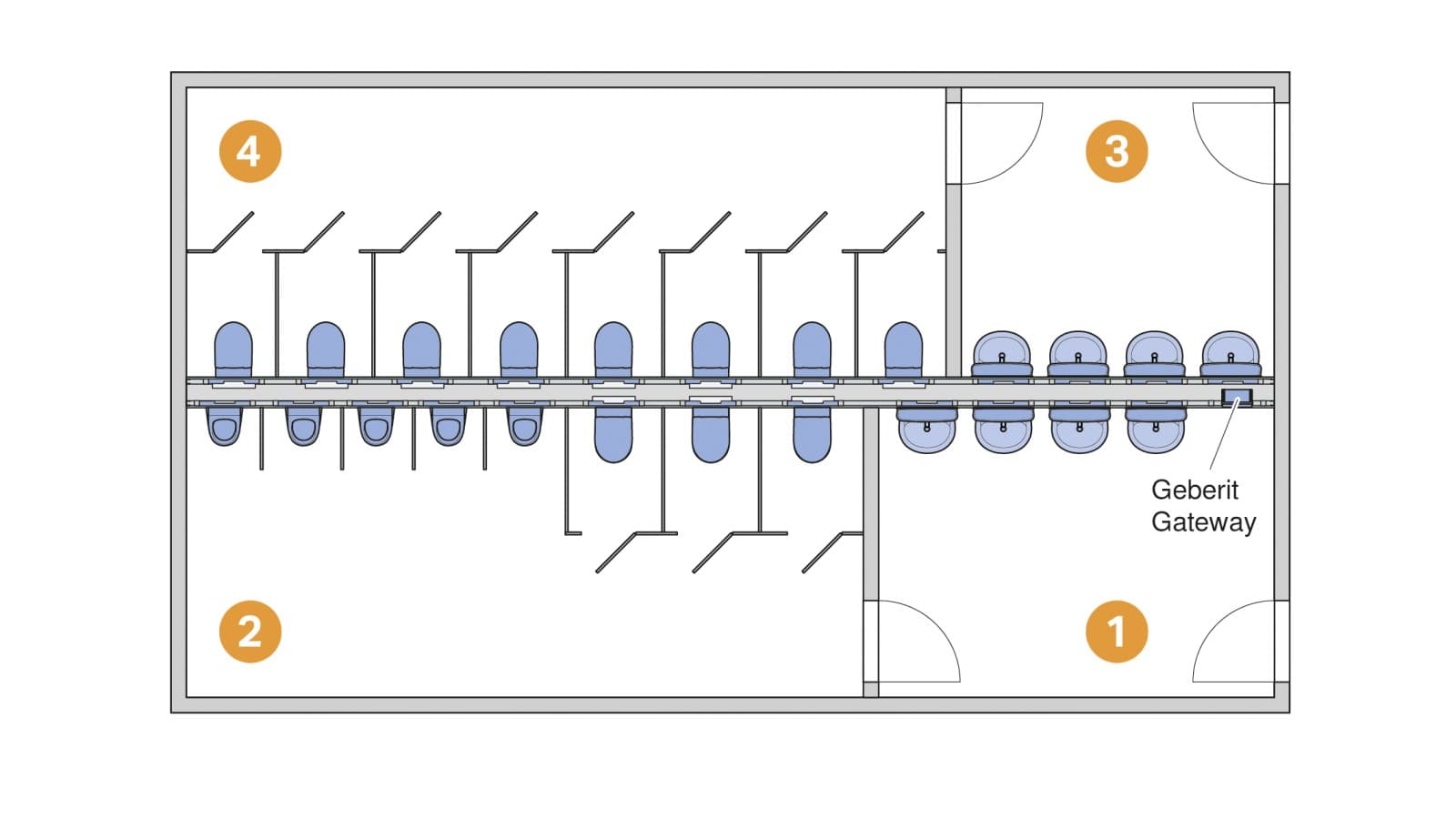

Exemplo prático 1: Rede com fios
Zona 1: Antecâmara da casa de banho dos homens;
Zona 2: Casa de banho dos homens;
Zona 3: Antecâmara da casa de banho das senhoras;
Zona 4: Casa de banho das senhoras

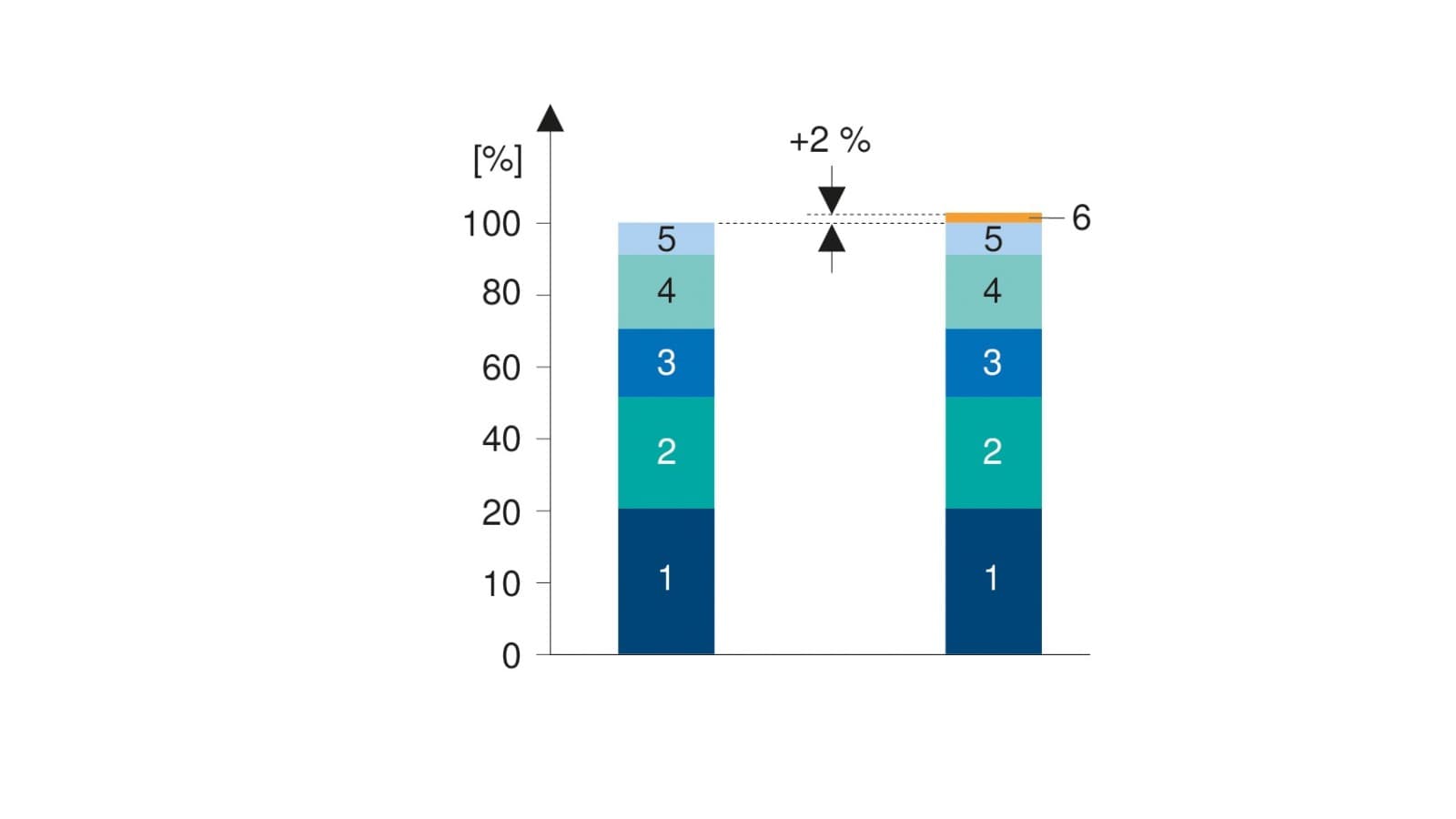

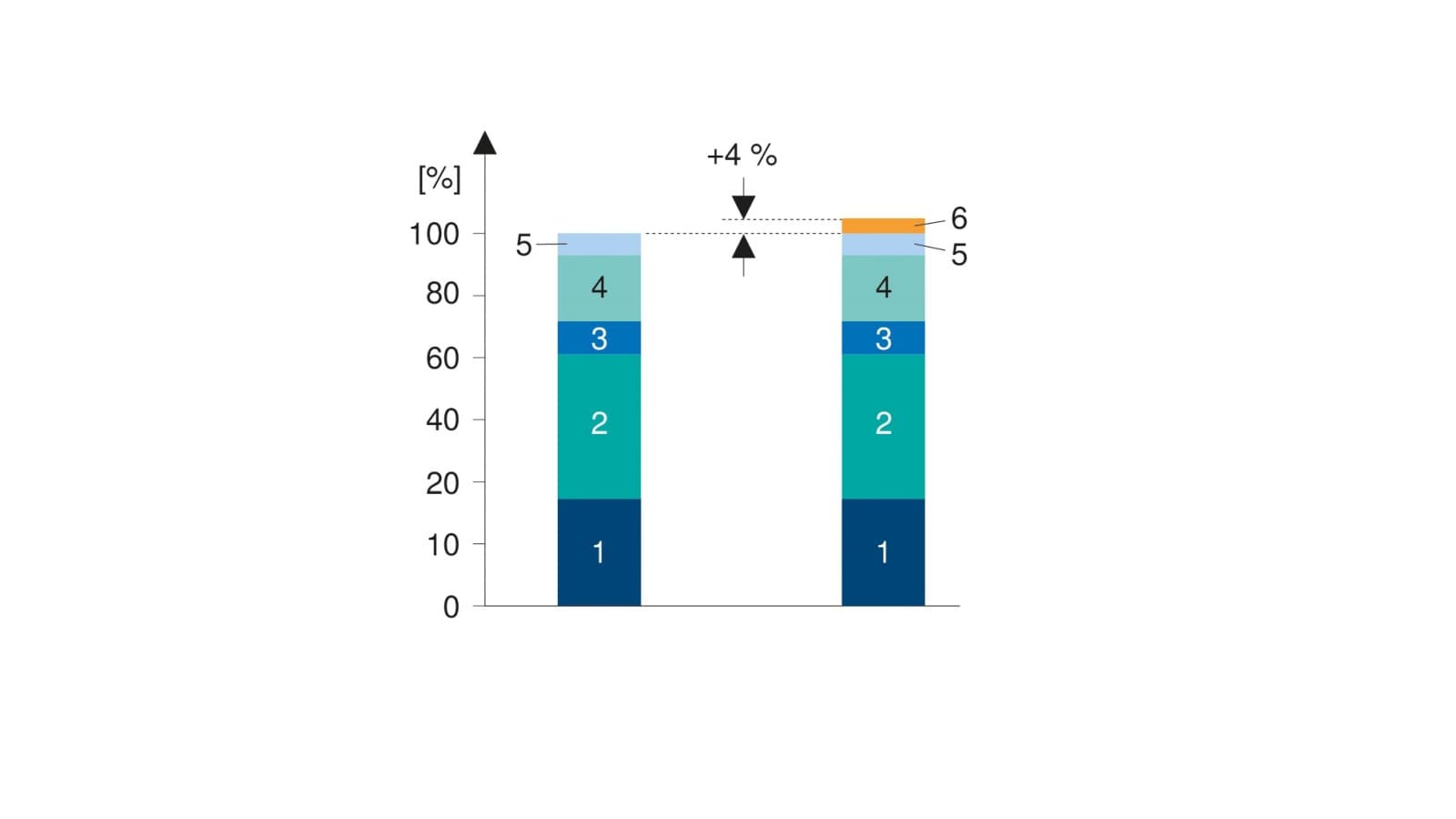

1: Instalação sanitária;
2: Estucagem, pintura e carpintaria;
3: Instalação elétrica;
4: Ladrilhagem;
5: Diversos;
6: Geberit Connect
Este exemplo evidencia os custos adicionais para a ligação em rede com fios de uma casa de banho no segmento de preço médio. Diz respeito a uma instalação sanitária para homens e mulheres num estádio desportivo. Os consumidores, como os comandos de sistema de descarga para sanitas, os comandos de sistema de descarga para urinol e as torneiras de lavatório, são ligados ao gateway por cabo (GEBUS).
Neste exemplo, os custos adicionais para os materiais extra e os trabalhos de montagem necessários para a ligação em rede da casa de banho são menos de 5% das despesas totais. Isto mostra que os edifícios podem ser modernizados durante toda a sua vida útil com um custo adicional reduzido.
O manual do sistema Geberit Connect (4.9 MB) inclui este exemplo, juntamente com uma descrição de todos os pormenores.

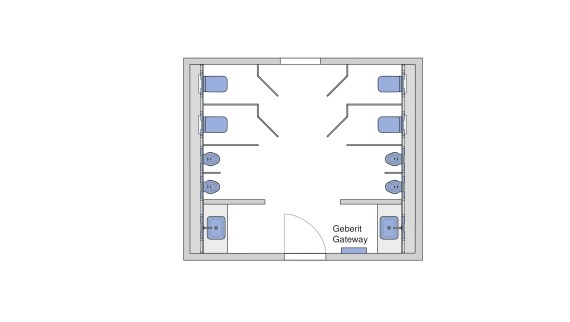

Exemplo prático 2: Rede sem fios

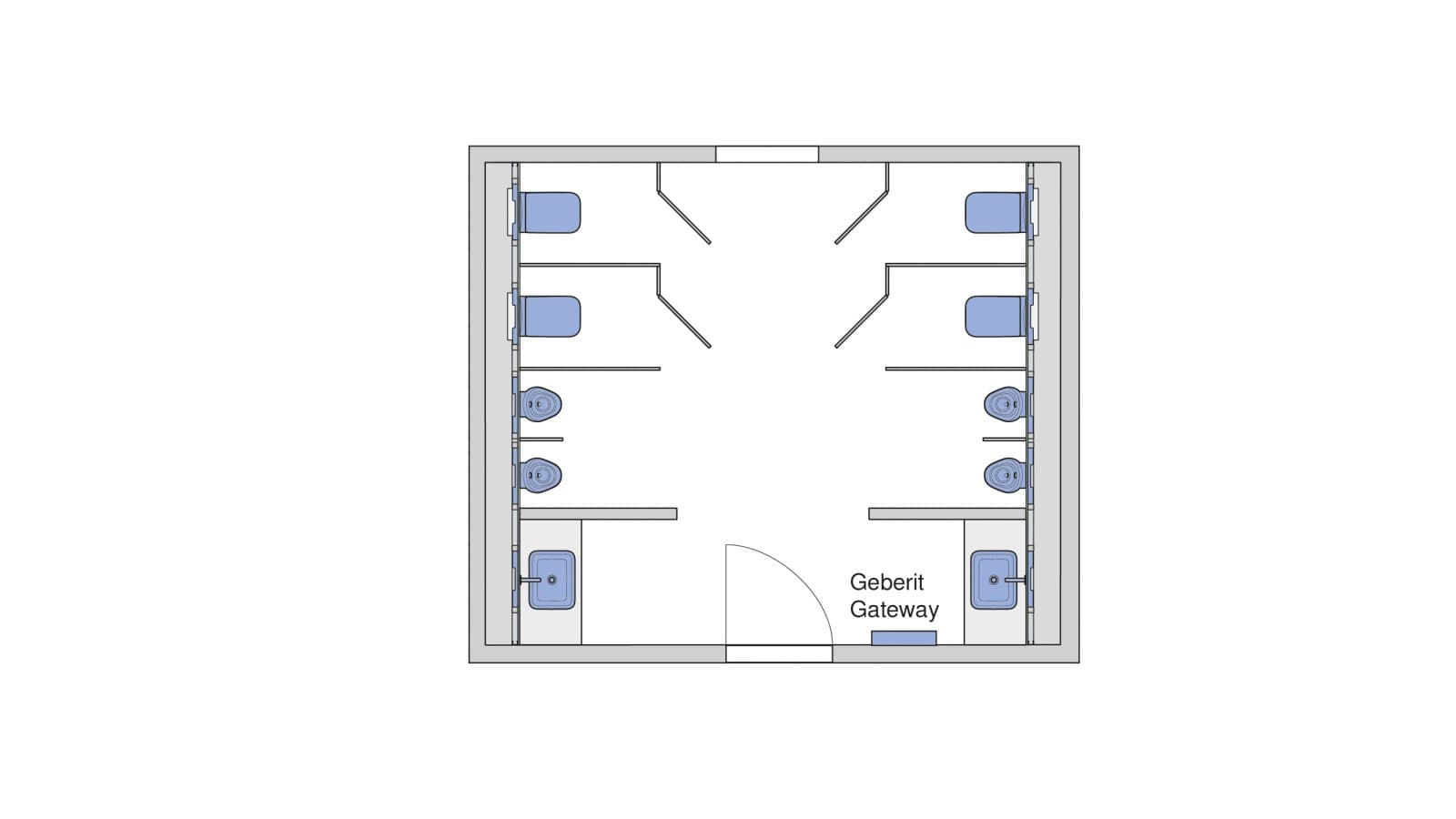

Casa de banho dos homens
1: Instalação sanitária;
2: Estucagem, pintura e carpintaria;
3: Instalação elétrica;
4: Ladrilhagem;
5: Diversos;
6: Geberit Connect
Este exemplo mostra uma casa de banho para homens num edifício de escritórios ou de administração. Como não existe alimentação elétrica para os aparelhos sanitários individuais, são utilizados dispositivos finais Geberit Connect com funcionamento a pilhas. A ligação ao Geberit Gateway é estabelecida através de Bluetooth®, pelo que não é necessário instalar cabos adicionais para o GEBUS.
Neste exemplo, os custos adicionais para os materiais extra e os trabalhos de montagem necessários para a ligação em rede da casa de banho são menos de 2% das despesas totais. Isto mostra que os edifícios podem ser modernizados durante toda a sua vida útil com um custo adicional reduzido.
O manual do sistema Geberit Connect (4.9 MB) inclui este exemplo, juntamente com uma descrição de todos os pormenores.
Tem alguma pergunta? Estamos à disposição para ajudá-lo.
Os nossos especialistas aconselham projetistas, canalizadores e outros profissionais nos seus projetos. Eles terão todo o prazer em aconselhá-lo sobre a melhor forma de superar os seus desafios atuais com os nossos produtos.

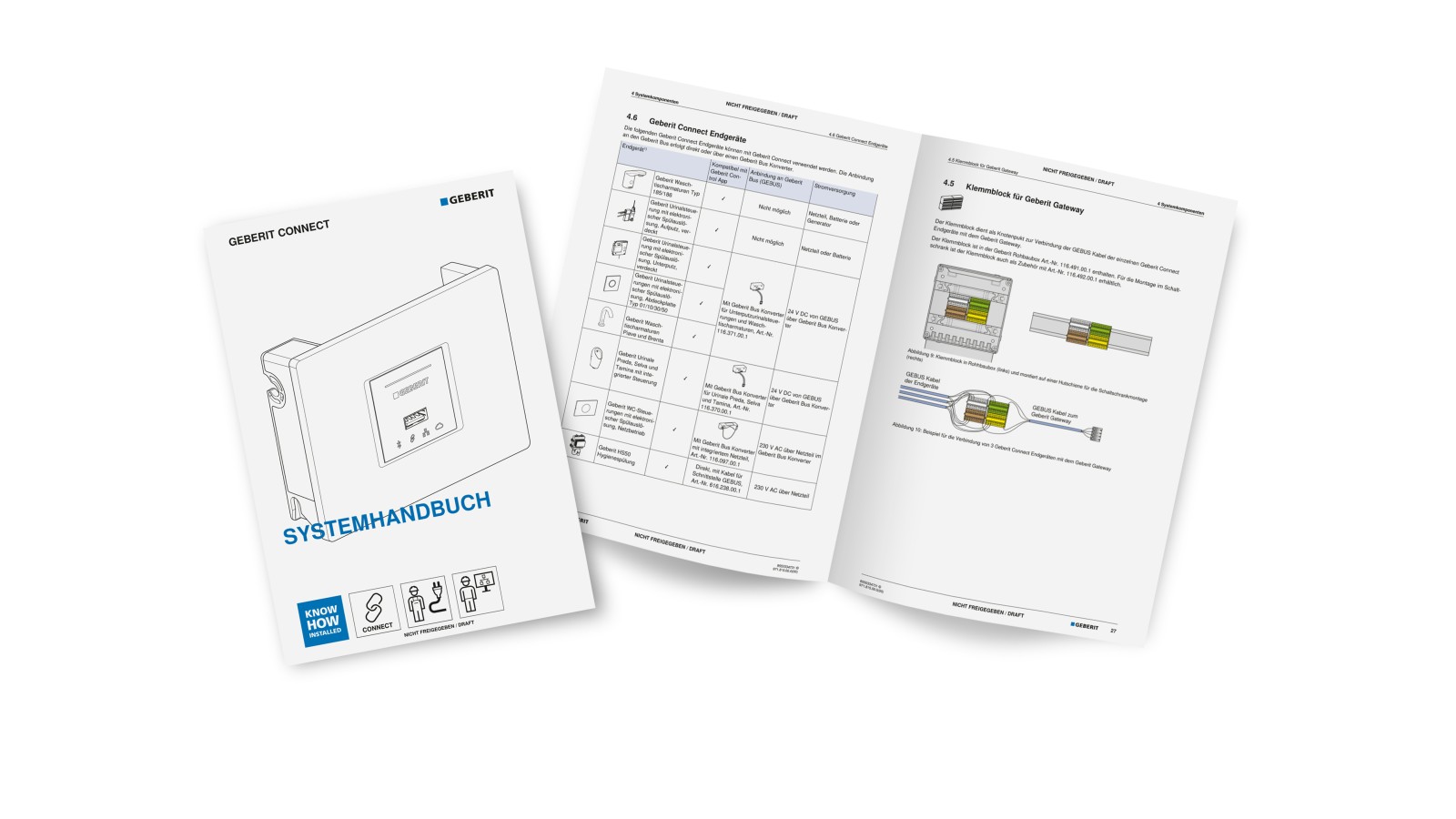

Manual do sistema Geberit Connect Tudo o que precisa de saber sobre conetividade
O manual do sistema descreve como ligar todos os dispositivos compatíveis com o Geberit Connect. O manual do sistema inclui os seguintes capítulos:
- Visão geral do sistema
- Componentes do sistema
- Planeamento: Regras de planeamento, divisão de zonas, ligação de dispositivos finais e exemplos práticos
- Colocação em funcionamento: Acompanhamento do processo, ligação dos dispositivos, finalização da colocação em funcionamento
- Funcionamento: Operar dispositivos, efetuar atualizações de firmware, manter dispositivos
- Tratamento de resíduos
